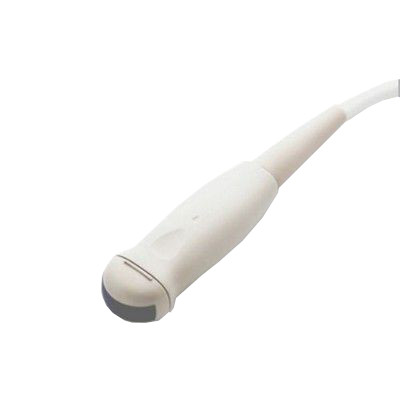

Микроконвексный узи датчик
Микроконвексные датчики
Микроконвексный датчик отличается ключевой особенностью – наличием микроскопической сканирующей головки. Если сравнивать микроконвексный прибор с конвексным, то можно будет увидеть, что разница в размерах их головок является значительной: у конвексного она в несколько раз больше.
Данные устройства принято рассматривать в рамках классификации, которая предполагает их разграничение в зависимости от особенностей модификации и функционального назначения. Каждый датчик имеет свои характеристики и особенности, которые следует отдельно изучить, чтобы иметь общие представления.
Основные виды датчиков микроконвексного типа
- Датчик микроконвексного типа для проведения исследований поверхностных (наружных) органов, предназначен в основном для области неонатологии и педиатрии, для проведения УЗИ головного мозга новорожденных, определенных операционных манипуляций. Такой датчик имеет маленький радиус кривизны (менее 30 мм).
- Датчик микроконвексного типа для внутриполостных исследований может предполагать несколько вариантов модификации (трансвагинальные, трансректальные, а также ректально-вагинальные датчики УЗИ).
Рассмотрим отдельно виды микроконвексных внутриполостных датчиков.
Трансректальный датчик
Трансректальный микроконвексный датчик УЗИ позволяет проводить анализ состояния простаты, обнаруживать возможные патологические процессы и изменения в ней. Кроме того, такой датчик используется в тех случаях, когда необходимо взять биопсию предстательной железы.
- Трансректальный датчик имеет выпрямленную рукоятку, за которую будет держаться специалист во время процедуры, а также специальную головку с симметричными параметрами, что существенно облегчает процесс вращения устройства вокруг собственной оси и позволяет проводить анализ состояния тканей при разных проекциях.
- Это датчик с прямым обзором и достаточно широким углом сканирования (120-150°).
- При желании возможна дополнительная комплектация для повышения удобства и эффективности биопсии. Например, датчик может иметь в комплектации биопсийную направляющую, специальный канал для биопсии, измерительную линейку, приспособления для облегчения фиксации шприцов и других инструментов.
- Трансректальный датчик имеет радиус кривизны от 8 до 11 мм. При этом такой датчик требует определенную частоту диапазона (не меньше 5-8 МГц).
Трансвагинальный датчик
Трансвагинальный датчик микроконвексного типа необходим для ведения наблюдения за текущим состоянием и индивидуальными особенностями развития плода на ранних сроках беременности женщин. Такой датчик также незаменим при УЗИ органов малого таза для диагностики возможных гинекологических патологий у пациенток, контроля течения заболеваний и определения эффективности назначенной терапии.
- Трансвагинальный датчик предполагает скошенный обзор относительно собственной оси. Это облегчает удобство при ультразвуковом исследовании матки ввиду ее специфического расположения и особенностей анатомического строения.
- У данного устройства радиус кривизны обычно составляет 10-14 мм.
- Можно выбрать трансвагинальный датчик с прямой рукоятью для стандартных гинекологических процедур или датчик со скошенной рукоятью для биопсии и экстракорпорального оплодотворения.
- Лучше всего выбрать датчик УЗИ со скошенной рукоятью, так как она более эргономична для исследований в гинекологическом кресле.
- Трансвагинальные датчики УЗИ в большинстве случаев имеют частоту диапазона 4-7 МГц: дело в том, что глубина локализации матки достаточно легко обнаруживается, поэтому необходимости в применении более высоких частот, как правило, не возникает.
- Если применяется трансвагинальный датчик, угол сканирования будет 120-140°. Этого достаточно, так как матка при этом оказывается в диапазоне изучения.
Ректально-вагинальный датчик
Ректально-вагинальный микродатчик относится к универсальным устройствам, так как сочетает в себе некоторые функции трансвагинальных и трансректальных аналогов. Именно поэтому такой датчик УЗИ рекомендуется приобретать при необходимости проведения массового сканирования в различных областях применения.
- Это датчик с частотой диапазона от 4 до 8 МГц (может быть более широкий диапазон – всё зависит от фирмы).
- Универсальный датчик предполагает широкий угол сканирования (его диапазон составляет 140-200°).
- Еще одно преимущество таких устройств заключается в приемлемой цене.
- Датчик такого типа отличается малым радиусом кривизны (от 8 до 11 мм), предполагает прямой обзор.
- Если необходимости в проведении экстракорпорального оплодотворения или биопсии нет, то ректально-вагинальный датчик станет наиболее оптимальным и выгодным приобретением.
| Датчики SIUI | Датчики Mindray | Датчики Aloka | Датчики Philips |
Купить датчик к вашей ультразвуковой диагностической системе, получить консультацию и узнать стоимость приборов, вы можете, связавшись с нашими менеджерами по указанным телефонам или через форму связи.
Конвексные датчики
В ультразвуковой диагностике датчик играет едва ли не решающую роль, именно поэтому на общую цену ультразвуковых аппаратов влияет количество и функциональное назначение выбранных датчиков.
Как выбирается датчик?
Когда приобретается медицинское оборудование для оснащения кабинета, где будет проводиться УЗИ, необходимо определить, какой датчик нужен для вашей работы: поставить цели и установить, в каких областях будет использоваться (гинекология\акушерство, кардиология, неонатология, урология, педиатрия, абдоминальные исследование). Если вы выбираете датчик, также обязательно учитывайте глубину локализации изучаемых органов.
Применяемые сегодня датчики УЗИ различаются в соответствии с типом ультразвукового сканирования. Датчик может быть линейным, конвексным, секторным. Существуют и микроконвексные приборы.
Достаточно большой популярностью пользуются конвексные датчики, отличающиеся многофункциональными возможностями и широкой сферой применения.
Главные области эксплуатации датчика конвексного типа: абдоминальная зона (органы с локализацией в брюшной полости), органы мочеполовой системы, тазобедренные суставы. Датчик конвексного типа предназначен в основном для УЗИ внутренних глубоко расположенных органов.
Какие технические особенности имеют конвексные датчики?
- Технические особенности строения, которые отличают такой датчик, допускают возможность сканирования даже самых труднодоступных органов. Глубина сканирования может составлять до 25 см. При этом у специалиста всегда есть возможность регулировать частоту (она может быть от 2 до 7,5) в соответствии с индивидуальными особенностями комплекции и телосложения пациента.
- Датчик конвексного типа отличается специальной выгнутой поверхностью для обеспечения удобства эксплуатации при исследовании определенных глубоко расположенных органов.
- При получении изображения, которое выводится на монитор ультразвукового аппарата, можно будет заметить, что при конвекс сканировании ширина изображения будет больше размера датчика (разница составляет несколько сантиметров).
- Такие датчики УЗИ имеют радиус кривизны R 40-70 мм.
- В некоторых случаях учитываются другие характеристики: вместо радиуса может быть использована апертура, сканирующая поверхность. Данные понятия следует разграничивать. Любой датчик УЗИ конвексного типа имеет особую часть, называемую «сканирующей поверхностью», которая с наружной стороны смотрится как резиновое покрытие контрастного цвета, причем каждый производитель ставит свой цвет.
- Апертура у датчиков конвекс представляет собой особую зону сканирования, отображающуюся на мониторе ультразвукового аппарата, при этом ее ширина визуализируется наглядно только на экране. Следует также учитывать, что такой датчик всегда имеет сканирующую поверхность, которая будет больше апертуры.
- По углу сканирования датчики УЗИ конвекс – 50-80°.
Частота диапазона
Датчик конвексного типа может иметь различную частоту диапазона, так как она будет зависеть от некоторых особенностей диагностики и самих пациентов:
- если проводятся исследования беременных женщин, используется частота диапазона датчика от 3 до 8 МГц (такие же параметры актуальны при проведении исследований в области педиатрии);
- если проводится диагностика глубоко расположенных органов у пациентов крупной комплекции, рекомендуется использовать датчик с частотой диапазона от 2 до 6 МГц;
- при проведении неонатальных исследований следует выбрать датчик с частотой диапазона от 5 до 10 МГц (такая же частота нужна при диагностике в педиатрии).
В каких областях применяются конвексные датчики УЗИ?
Абдоминальные исследования. В качестве стандартных датчиков для проведения исследования абдоминальной области принято рассматривать именно конвексные. С их помощью специалисту удается изучить текущее состояние органов брюшной полости, установить соответствие норме и обнаружить возможные отклонения в желчном пузыре, почках, печени, селезенке, поджелудочной железе.
Исследования органов малого таза. Как известно, в гинекологии для повышения эффективности ультразвуковой диагностики и возможности получения наиболее точных данных используются трансвагинальные микроконвексные типы датчиков. Конвексные датчики применяются поверхностно, поэтому в гинекологии и акушерстве они необходимы только при диагностике плода на поздних сроках беременности женщины, а также при исследовании матки и мочевого пузыря у пациенток молодого возраста.
| Датчики SIUI | Датчики Mindray | Датчики Aloka | Датчики Philips |
По вопросам приобретения датчиков к ультразвуковым диагностическим системам, вы можете связаться с нашими менеджерами по указанным телефонам или через форму связи.
Сервисный центр "МедТехник" :: РЕМОНТ УЛЬТРАЗВУКОВОГО ДАТЧИКА УЗИ ИССЛЕДОВАНИЙ: конвексный датчик, микроконвексный датчик, линейный датчик, вагинальный датчик, ректальный датчик, эндокавитальный датчик, 3D и 4D датчик
Генератором ультразвуковых волн является передатчик, который одновременно играет роль приемника отраженных эхосигналов. Генератор работает в импульсном режиме, посылая около 1000 импульсов в секунду. В промежутках между генерированием ультразвуковых волн пьезодатчик фиксирует отраженные сигналы. Ультразвуковой датчик применяется в качестве детектора или трансдюсера - сложного датчика, состоящего из нескольких сотен мелких пьезокристаллов, работающих в одинаковом режиме. В датчик вмонтирована фокусирующая линза, что дает возможность создать фокус на определенной глубине. Все ультразвуковые датчики делятся на механические и электронные. В механических сканирование осуществляется за счет движения излучателя (он или вращается или качается). В электронных - развертка производится электронным путем. Недостатками механических датчиков являются шум, вибрация, производимые при движении излучателя, а также низкое разрешение. Механические датчики морально устарели и в современных сканерах не используются. Используются три типа ультразвукового сканирования: линейное (параллельное), конвексное и секторное. Соответственно датчики или трансдюсоры ультразвуковых аппаратов бывают линейные, конвексные и секторные. Выбор датчика для каждого исследования проводится с учетом глубины и характера положения органа. Линейные датчики используют частоту 5-15 МГц. Преимуществом линейного датчика является полное соответствие исследуемого органа положению самого трансдюсора на поверхности тела. Недостатком линейных датчиков является сложность обеспечения во всех случаях равномерного прилегания поверхности трансдюсора к коже пациента, что приводит к искажениям получаемого изображения по краям. Также линейные датчики за счет большей частоты позволяют получать изображение исследуемой зоны с высокой разрешающей способностью, однако глубина сканирования достаточно мала (не более 10 см.). Используются в основном для исследования поверхностно расположенных структур - щитовидной железы, молочных желез, небольших суставов и мышц, а также для исследования сосудов. использует частоту 2,5-7,5 МГц. Имеет меньшую длину, поэтому добиться равномерности его прилегания к коже пациента более просто. Однако при использовании конвексных датчиков получаемое изображение по ширине на несколько сантиметров больше размеров самого датчика. Для уточнения анатомических ориентиров врач обязан учитывать это несоответствие. За счет меньшей частоты глубина сканирования достигает 20-25 см. Обычно используется для исследования глубоко расположенных органов - органы брюшной полости и забрюшинного пространства, мочеполовой системы, тазобедренные суставы. Секторный датчик работает на частоте 1,5-5 МГц. Имеет еще большее несоответствие между размерами трансдюсора и получаемым изображением, поэтому используется преимущественно в тех случаях, когда необходимо с маленького участка тела получить большой обзор на глубине. Наиболее целесообразно использование секторного сканирования при исследовании, например, через межреберные промежутки. Типичным применением секторного датчика является эхокардиоскопия - исследование сердца. В зависимости от функционального назначения приборы УЗИ с соответствующими специализированными узи датчиками подразделяются на следующие основные типы: а) ЭТС - эхотомоскопы (приборы, предназначенные, в основном, для исследования плода, органов брюшной полости и малого таза); б) ЭКС - эхокардиоскопы (приборы, предназначенные для исследования сердца); в) ЭЭС - эхоэнцелоскопы (приборы, предназначенные для исследования головного мозга); г) ЭОС - эхоофтальмоскопы (приборы, предназначенные для исследования глаза). В зависимости от времени получения диагностической информации приборы подразделяют на следующие группы: а) С - статические; б) Д - динамические; в) К – комбинированные.
| Конвексные датчики: (Convex) |
Используют как базовые датчики для взрослых абдоминальных исследований (брюшная полость: печень, почки, желчный пузырь, поджелудочная железа, селезёнка). Имеют радиус кривизны от 40 до 70 мм. Частоты 2-6 МГц - позволяют получать изображение с больших глубин, подходят также для полных людей. Частоты 3-8 МГц - для худощавых людей или детей. Частоты 5-10 МГц - можно использовать для неглубоко залегающих органов или для детей.
| Микроконвексные датчики: (микро конвексный ) |
Внутриполостные: вагинальные (кривизна 10-14 мм), ректальные, либо универсальные ректально-вагинальные (кривизна обычно 8-10 мм). Для исследований в акушерстве и гинекологии (матка, плод, мочевой пузырь, простата). Трансвагинальные датчики обычно имеют скошенную рукоятку для удобства использования врачом, а трансректальные и ректо-вагинальные - прямую (чтобы легче было вращать датчик вокруг своей оси для осмотра разных проекций). Также микроконвексные датчики используются для детских абдоминальных исследований, в таком случае радиус кривизны 20-40 мм. Реже используют как датчики для малых органов или транскраниальных исследований у детей (осмотр мозга через родничок).
| Линейные датчики: (линейка) |
Имеют плоскую излучающую поверхность. Обычно делятся на пять типоразмеров: ~80-90 мм - для взрослых абдоминальных исследований (сейчас не применяются, в новых приборах для этого существует ). У Hitachi есть такой датчик для исследования молочной железы (EUP-L53L). ~60 мм - для исследований малых органов (щитовидная железа, молочная железа) ~40 мм - для исследований поверхностных сосудов, обычно имеют режим отклонения луча для улучшения точности работы в допплеровских режимах (Steering) ~20-30 мм - для мускулоскелетальных исследований (мышцы, суставы) и подкожных сосудов имеют частоты 7-13 МГц. ~5-20 мм - операционные датчики имеющие T-, L-, I-образную форму, лапароскопические или не пальцевые. Линейные датчики при использовании с современными ультразвуковыми сканерами могут иметь следующие режимы: - steering - управляемый наклон окна в цветном допплеровском режиме. Угол наклона может быть до 25 градусов в обе стороны (максимально 20 градусов у ALOKA, 25 градусов у GE). Этот режим позволяет уменьшить погрешность при определении скорости кровотока при сосудах, расположенных параллельно плоскости датчика. Раньше для этого использовали специальные угловые муфты, надеваемые на датчик. - трапециевидный режим (виртуальный конвекс) - позволяет раздвинуть область обзора за пределы границ апертуры датчика. Это возможно благодаря наличию секторной фазированной решётки по краям апертуры, которая может посылать лучи в любую сторону, а не только перпендикулярно плоскости излучателя.
- CW допплер - используется на датчике UST-5412 и сканере ALOKA ALPHA 7. В составе этого датчика есть фазированная решётка.
| Секторные фазированные датчики: (фазированный) |
Обычно используются как кардиологические датчики. Секторная фазированная решётка позволяет изменять угол луча в плоскости сканирования, что позволяет заглянуть за рёбра (для исследований сердца), за родничок (для неонатальных исследований головы) или за глаз (для внутричерепных исследований мозга взрослых). Большинство фазированных датчиков может работать в режиме постоянно-волнового или непрерывно-волнового доплера (CW, Continuous Wave), это возможно благодаря независимому приёму и излучению различных частей решётки датчика.
| Вагинальные датчики: (Vaginal, Endocavitary, Intrarectal) |
Обычно используются как кардиологические датчики. Секторная фазированная решётка позволяет изменять угол луча в плоскости сканирования, что позволяет заглянуть за рёбра (для исследований сердца), за родничок (для неонатальных исследований головы) или за глаз (для внутричерепных исследований мозга взрослых). Большинство фазированных датчиков может работать в режиме постоянноволнового или непрерывно-волнового доплера (CW, Continuous Wave), это возможно благодаря независимому приёму и излучению различных частей решётки датчика.
| Чреспищеводные (ТЭЭ) датчики: |
Трансэзофагеальная эхокардиография (ТЭЭ, TEE) - обследования сердца со стороны митрального клапана. Датчик подобен гастроскопическому, вводится в пищевод. Дистальный кончик может двигаться в разные стороны, что позволяет получать высококачественные изображения сердца в динамике с разных проекций. Современные ТЭЭ-датчики имеют вращающийся (поворачивающийся) излучатель, что также позволяет получать разные проекции сердца. Такие датчики бывают с ручным или автоматизированным (моторизированным) приводом. У Philips имеются также трёхмерные ТЭЭ датчики 3D/4D.
| Би-плановые датчики: (Biplanar) |
Имеют в своём составе два совмещённых излучателя. Конвекс + конвекс, либо линейка + конвекс. Это позволяет получать изображение предстательной железы как в поперечном, так и в продольном срезе. У ALOKA такие датчики имеют два коннектора, подключаемых одновременно, но при этом они могут отображать картинку только с одного излучателя. Между излучателями можно переключаться с панели управления сканером. У B-K Medical есть также би-плановые и трёх-плановые трансректальные датчики с одновременным выводом изображений со всех излучателей.
| Механические датчики: (Mechanical зонд) |
Имеют в своём составе движущийся излучатель. Используются со времён, когда не существовало электронных фазированных датчиков. Механические датчики бывают: - радиальные с обзором 360 градусов (внутриполостные: аноректальные, трансуретральные) - излучатель вращается по кругу - секторные с обзором 90 градусов (кардиологические) - за счёт движения излучателя возможно использование режима непрерывно-волнового допплера (CW). Ныне устарели.
- с кольцевым вращением в плоскости излучателя. Ныне устарели.
| Объёмные 3D/4D датчики: |
Механические датчики с кольцевым вращением, либо угловым качением. Происходит автоматическое посрезовое сканирование органа, после чего данные в сканере преобразуются в трёхмерную картинку (плода, сердце, полостных органов). 4D - трёхмерное изображение в реальном времени. Возможен режим multi-slicing - ультразвуковая томография - получение и просмотр всех срезовых изображений из которых впоследствии строится 3D. Механические объёмные датчики обычно используются для исследования и получения трёхмерного изображения плода.
| Матричные датчики: (матричный зонд) |
Имеют двумерную решётку. Матричные датчики делятся на две категории: - 1.5D (полуторомерные) - у таких датчиков количество элементов по ширине апертуры намного меньше, чем по длине. Например, 3х128 или 5х192 элементов. Это сделано для повышения разрешающей способности по толщине (в обычных одномерных датчиках это делается с помощью акустической линзы). Но трёхмерную картинку ими получить нельзя. К таким датчикам относятся серии М у GE (как линейные, так и конвексные, фазированные), у ALOKA только один матричный датчик для узи исследований - UST-5411.
- 2D (двумерные). Апертура представляет собой прямоугольник с большим количеством элементов по длине и ширине апертуры. Эти датчики позволяют получать 4D изображение сердца в реальном времени, а также одновременно выводить на экран несколько проекций и срезов в реальном времени. К таким датчикам относится серия xматричный от Philips.
| Карандашные (слепые CW) датчики: |
Датчики с раздельным приёмником и излучателем. Слепой допплер, т.е. нет чёрно-белого B-режима. Только непрерывно-волновой допплер (CW). Используются для крупных артерий и вен конечностей, шеи - 4-8 МГц, либо для сердца - 2 МГц.
| Видеоэндоскопические датчики: |
Датчики, совмещающие в себе гастрофиброскоп/бронхофиброскоп и ультразвук. Работают совместно с видеоэндоскопической стойкой стороннего производителя. Существуют следующие тандемы УЗИ+эндоскопия: Olympus+ALOKA, Pentax+Hitachi, Fujinon+Toshiba
| Игольчатые (катетерные) датчики: |
Микродатчики для ввода в труднодоступные полости, сосуды, сердце.
| Лапароскопические датчики: |
Представляют собой тонкую трубку с излучателем на конце. Датчик засовывается в троакар и может применяться для контроля при лапароскопических операциях. Кончик может изгибаться в одной плоскости или не изгибаться вовсе (ALOKA) или в двух плоскостях (Toshiba, BK Medical, Hitachi, Esaote). Управление джойстиком как у гибких эндоскопов. Излучатель может быть линейным боковым (ALOKA UST-5550, UST-5536, Toshiba PEF-704LA, Esaote LP323), конвексным боковым (Toshiba PVM-787LA, BK 8666, Hitachi EUP-OL531, EUP-OL334), либо фазированным с прямым обзором (ALOKA UST-52109).
Датчики УЗИ
Типы ультразвуковых датчиков
Линейные
Рабочая частота 5-15 МГц. Глубина сканирования небольшая (до 10 см). За счет высокой частоты сигнала позволяют получать изображение с высоком разрешением. Данный тип датчиков обеспечивает полное соответствие исследуемого органа положению трансдюсора. Недостатком является сложность обеспечения равномерного прилегания датчика к телу пациента. Неравномерность прилегания приводит к искажению изображения по краям.Линейные УЗИ датчики могут использоваться для исследовании поверхностно расположенных органов, мышц и небольших суставов, а также для исследования сосудов.
Линейный датчик УЗИ GE RSP6-16-D
Мультичастотный объемный (4D) линейный датчик УЗИ GE RSP6-16-D* (5.6 - 18.4 МГц)
Мультичастотный линейный датчик УЗИ GE SP10-16-D* (4.5 - 16.5 Мгц)
Мультичастотный линейный датчик УЗИ GE 12L (5.0-12.0 МГц)
Мультичастотный интраоперационный линейный датчик УЗИ GE i12L-RS (4.0-10.0 МГц)
Конвексный
Рабочая частота 2-7,5 МГц. Глубина сканирования – до 25 см. Изображение по ширине на несколько сантиметров больше размеров датчика. Для определения точных анатомических ориентиров специалист должен учитывать эту особенность.Конвексные датчики используются для сканирования глубоко расположенных органов: брюшная полость, мочеполовая система, тазобедренные суставы. Подходят как для худощавых людей и детей, так и для полных людей (в зависимости от выбранной частоты).
Мультичастотный матричный абдоминальный конвексный датчик УЗИ GE M7C (2.9 - 7.0 МГц)
Микроконвексный
Микроконвексный – является педиатрической разновидностью конвексного датчика. С его помощью производятся те же исследования, что и конвексным датчиком.
Мультичастотный микроконвексный датчик УЗИ GE 8C-RS* (4.0 - 10.0 Мгц)
Этот датчик идеально подходит для применения в неонатологии и педиатрии за счет повышенного уровня частот и не большой сканирующей поверхности.
Секторный
Рабочая частота 1,5-5 МГц. Имеет еще большее несоответствие между размерами трансдюсора и получаемым изображением Используется в случаях, когда нужно с небольшого участка получить большой обзор на глубине. Используется для исследования межреберных промежутков, сердца.Секторные фазированные датчики
Используются в кардиологии. Секторная фазированная решетка позволяет изменять угол луча в плоскости сканирования. Это позволяет заглянуть за ребра, родничок, или за глаза (для исследования мозга). Возможность независимого приема и излучения различных частей решетки позволяет работать в режиме постоянно-волнового или непрерывно-волнового доплера.
Мультичастотный фазированный секторный датчик УЗИ GE 3S-RS (1.7 - 4.0 МГц)Внутриполостные датчики
Внутриполосные датчики. Вагинальные (кривизна 10-14 мм), ректальные, либо ректально-вагинальные (кривизна 8-10 мм). Предназначены для исследований и области гинекологии, урологии, акушерства.
Мультичастотный ректальный датчик УЗИ GE ERB (4.0 - 10.0 МГц)
Биплановые
Состоят из двух совмещенных излучателей. Конвекс + конвекс, либо линейка + конвекс. Позволяют получать изображения как в поперечном, так и в продольном срезе. Помимо би-плановых, существуют трех-плановые датчики с одновременным выводом изображений со всех излучателей.
3D/4D объемные датчики
Механические датчики с кольцевым вращением, либо угловым качением. Позволяют проводить автоматическое посрезовое сканирование органов, после чего данные преобразуются сканером в трехмерную картинку. 4D – трехмерное изображение в реальном времени. Возможен просмотр всех срезовых изображений.
Ультразвуковой датчик. Мультичастотный объемный (4D) абдоминальный конвексный датчик УЗИ GE RAB2-5L (2.0 - 5.0 МГц)
Матричные
Датчики с двумерной решеткой. Делятся на:1.5D (полуторомерные). Количество элементов по ширине решетки меньше, чем по длине. Это обеспечивает максимальное разрешение по толщине.
2D (двумерные). Решетка представляет собой прямоугольник с большим количеством элементов по длине и ширине. Позволяют получать 4D изображение, одновременно выводить на экран несколько проекций и срезов.
Мультичастотный матричный фазированный секторный датчик УЗИ GE M3S (1.5 - 3.7 Мгц)
Карандашные (слепые CW) датчики
Датчики с раздельным приёмником и излучателем. Используются для артерий, вен конечностей и шеи – 4-8 МГц, сердца – 2 МГц.
Видеоэндоскопические датчики
Сочетают в одном устройстве гастрофиброскоп/бронхофиброскоп и ультразвук.
Игольчатые (катетерные) датчики
Микродатчики для ввода в труднодоступные полости, сосуды, сердце.
Лапароскопические датчики
Представляют собой тонкую трубку с излучателем на конце. Датчик может применяться для контроля при лапароскопических операциях. У разных моделей кончик может изгибаться в одной плоскости или двух плоскостях или не изгибаться вовсе. Управление осуществляется с помощью джойстика, аналогично гибким эндоскопам. Излучатель может быть линейным боковым, конвексным боковым, фазированным с прямым обзором, в зависимости от модели.
Датчики УЗИ от GE
