Что показывает эхокардиография сердца

Результаты эхокардиографии сердца

В современном мире, патологии сердечно-сосудистой системы, относятся к основным фактора, провоцирующим высокую смертность людей. Такие заболевания не имеют возрастной категории, поэтому рекомендуется ежегодно проходить осмотр у кардиолога. Одним из методов тщательного исследования, является эхокардиография сердца, расшифровка которой позволяет выявить патологии на начальной стадии их развития.

Содержание:

Что такое эхокардиография сердца: общие понятия
Эхокардиография сердца: классификация исследования
Как правильно подготовиться
Расшифровка эхокардиографии
Что может повлиять на качество результатов

Что такое эхокардиография сердца: общие понятия

Эхокардиография является атравмотичным, бескровным методом. Используя его можно тщательно рассмотреть работу сердца, сократительную активность, состояние тканей и сосудов. Проводится с использованием аппарата ультразвукового исследования. При эхокардиографии на момент проведения процедуры рассматривают:

Работу сердечной мышцы
Состояние четырех камер
Подвижность и сократимость клапанов
Размер сердечных полостей
Давление в сердечных полостях
Толщина стенок сердца
Скорость внутрисердечного кровотока

Данное обследование является безопасным. Его рекомендуют кардиологи для диагностики патологий сердца у грудничков, малолетних детей и детей среднего возраста, подростков, молодых людей и пациентов пожилого возраста.

Также с помощью результатов эхокардиографии можно выявить следующие патологии:

Выраженное расширение грудной аорты
Новообразования в сердце
Тромбоз внутрисердечных сосудов
Аневризму сердца
Кардимиопатию
Ишемическую болезнь сердца
Прединфарктное и постинфарктное состояние

Техника проведения эхокардиографии не сложная. Она особо не отличается от других подобных методов ультразвукового исследования. Суть данной манипуляции состоит в том, что датчик аппарата издает ультразвуковые волны, которые, проникая через клетки эпидермиса человека, поддаются видоизменению в мягких тканях организма. После этого, они проходят обратный путь к датчику, который считывает полученную информацию и преобразовывает ее для расшифровки деятельности сердечно-сосудистой системы.

Все показатели обследования отображаются на экране либо мониторе специального медицинского оборудования, которое используется для проведения ультразвукового исследования сердца.

Для определения сердечных патологий, в медицинской практике используется эхокардиография сердца, расшифровка которой предоставляет полную информацию о состоянии всех участков сердца. Данное аппаратное обследование более известно среди пациентов и простых людей, как ультразвуковое исследование сердца. Этот метод широко применяется для диагностики патологий сердца не только у взрослых, но и в педиатрии.

Эхокардиография сердца: классификация исследования

Для каждого отдельного случая проводится определенная ультразвуковая диагностика сердца. Эхокардиография подразделяется на несколько основных видов:М-эхокардиография (одномерная). Как самостоятельное исследование применяется не часто. Во время процедуры специалист видит точные размеры каждого предсердия и желудочка сердца и может определить их работоспособность.

Двухмерная или В-эхокардиография. Выдает информацию о функционировании и структуре органа в целом. Проводя данное исследование, врач имеет возможность измерить величину всего сердца, размеры каждой полости, толщу сердечной стенки и лепестков клапана. Может дать оценку подвижности клапанов и степени сокращения желудочков.

Допплерэхокардиография. Существует как самостоятельный способ исследования или проводиться в комплексе с такими видами как одномерная и двухмерная эхокардиографии. Показателями этого исследования является направление кровотока в камерах сердца, а также в венозном и артериальном руслах. При нормальной работе сердца кровь движется в одном направлении, а при патологических изменениях в клапанах возможен обратный кровоток. Благодаря этому методу можно определить степень выраженности обратного кровотока и измерить величину просвета отверстия, пропускающего через себя кровь. А также узнать с какой скоростью проходит прямое и обратное движение крови.

Эхокардиография с применением контраста. Позволяет получить врачу четкую визуальную картину внутреннего строения сердечной мышцы. Проводится он с помощью контрастного препарата, вводимого внутривенно.

Стресс-эхокардиография. Проводится после физической нагрузки для диагностирования скрытых сердечных недугов. Это, прежде всего заболевания на начальных этапах, когда еще не заметны признаки у пациента, который находится в спокойном состоянии. Данный метод показан:

Для того, чтобы оценить проходимость сосудов в динамике.
Для уточнения диагноза ИБС, при невозможности определения иными методами.
При прогнозировании ишемической болезни сердца.
При оценивании результативности терапии ишемии сердца.

Для того, чтобы определить степень вероятности возникновения обострения перед операцией на органах сердечно-сосудистой системы.

Ограничениями в проведении исследования являются:

Тяжелая недостаточность сердца, дыхательной системы, почек или печени.
Тромбоэмболия сосудов различной локализации.
Аневризма аорты.
Острейшая и острая формы инфаркта миокарда.

Чреспищеводная эхокардиография. Проводится, применяя датчик. Это УЗИ проводят в определенных клиниках в следующих случаях, когда подозревают:

Функциональные нарушения ранее поставленного клапана.
Наличие аневризмы аорты.
Образование дефекта перегородок сердца и прочих.

Противопоказана процедура данного вида УЗИ:

При наличии кровотечений ЖКТ.
При новообразованиях пищевода.
При нестабильности позвонков шейного отдела позвоночника.
При диафрагмальной грыже больших размеров.
Эзофагите лучевого происхождения и другие.

Определить необходимую схему обследования может только врач. Поэтому, предварительная консультация кардиолога, пред проведением эхокардиографии, обязательна.

Как правильно подготовиться

Электрокардиография относится к медицинским манипуляциям, и как каждая аппаратная процедура требует специальной подготовки. Ее необходимо проводить для получения точных результатов и снижения погрешности всех данных. Перед ультразвуковым исследованием сердца, врачи рекомендуют следующее:

Для подростков и взрослых пациентов с нормальным артериальным давлением, предварительно перед процедурой, необходимо спокойно посидеть либо полежать 10-15 минут. Нельзя непосредственно перед процедурой принимать успокоительные и тонизирующие средства, пить напитки с высоки содержанием кофеина или антидепрессанты.

Если у взрослого человека учащенный пульс, частота которого превышает 85 ударов минуту, либо повышенное артериальное давление, показатель которого больше 150 мм ртутного столба, пред обследованием необходимо пройти осмотр кардиолога. Он назначит необходимые препараты, для коррекции данных показателей. Только после такого лечения полностью исключается погрешность результатов.

Специальная предварительная подготовка маленьких детей, новорожденных и грудничков не проводится. Главное, чтобы малолетний ребенок был в состоянии покоя. Поэтому если малыш слишком активен и перед осмотром сонолога много бегал и прыгал, необходимо усадить его на одно место и дать время восстановится пульсу. Обычно хватает двадцати минут.

Новорожденным малышам и деткам грудного возраста следует проводить манипуляцию во время сна либо с процессе засыпания. Также не рекомендуется их кормить, непосредственно перед проведением процедуры. Последний прием пищи должен быть за 1,5-2 часа до обследования.

Предварительная подготовка перед ультразвуковым исследованием сердца, является обязательным условием. Только в этом случае можно с первого раза получить четкое изображение и результаты с минимальной погрешностью.

Расшифровка эхокардиографии

Для расшифровки полученных результатов производится сравнение установленных норм для следующих показателей:

Диаметра открытия клапанов
Площади отверстия в клапане
Размера полости сердца
Давления в желудочке
Размера полости в конце систолы и диастолы
Толщины межжелудочковой перегородки
Ударного объема левого желудочка
Сердечного индекс
Минутного объема сердца
Пиковой скорости диастолического наполнения
Максимальной линейной скорости
Градиента давления между полостями сердца
Жидкости в перикардиальной полости

Вся информация, полученная при ультразвуком обследовании сердца заносятся в протокол исследования, в котором отдельно указаны нормы и индивидуальные показатели. Часто показатели в нем обозначаются сложными аббревиатурами, которые может расшифровать только квалифицированный специалист. Поэтому после прохождения процедуры необходимо обратится к кардиологу, который сможет правильно трактовать предоставленную информацию и дать заключение о нарушениях работы сердца либо исключить развитие патологий.

Стандартные нормы показателей у взрослых, отличаются в зависимости от половой принадлежности.

Нормы для левого желудочка:

Масса миокарда: у мужчин 134-181 г; у женщин 94-142 г.
Индекс массы миокарда: у мужчин 72-94 г/м2; у женщин 72-80 г/м2.
Объем: у мужчин 63-190 мл; у женщин 58-135 мл.
Размер: у мужчин 5,6 см; у женщин 4,5 см.
Размер при сокращении: у мужчин 4,2 см; у женщин 3,2 см.
Толщина стенки: 1,2 см. Увеличение показателя до 1,5 см, является признаком гипертрофии.
Фракция выброса: 50-60%.
Ударный объем: 55-110 мл за одно сокращение.

Нормы для правого желудочка:

Толщина стенки: 5 мм
Индекс размера: 0,7-1,2 см/м2
Размер в покое: 0,7-1,2 см

Норма для перикарда: 10-30 мл. Относительной нормой считается скапливание жидкости в пределах 100 мл. Если объем превышает 500 мл, это негативно влияет на работу сердца.

Подробную расшифровку данных показателей должен проводить только специалист узкой квалификации. Также следует учитывать, что нормы для взрослых и детей имеют различия. Поэтому осматривать ребенка и расшифровывать его эхокардиограмму должен только детский кардиолог.

morehealthy.ru

Что такое ЭхоКГ?

Расшифровка аббревиатуры «ЭхоКГ» основывается на трех греческих словах. Первое – «эхо» означает отголосок, второе – «кардио» — сердце, третье – «графия» — письмо, отображение. Принцип проведения методики базируется на отраженных ультразвуковых волнах от анатомических структур органа кровообращения. По характеру сигналов определяется нормальная или патологическая работа сердечных клапанов и камер сердца. Ультразвук послужил поводом для другого названия методики – УЗИ.

При помощи ультразвука удается отследить такие анатомо-физиологические показатели сердца, как:

работа сердечной мышцы;
толщину миокарда в разных участках;
объем и давление в камерах сердца;
состояние и работа предсердий и желудочков;
наличие изменения скорости движения крови в разных участках сердца.

Более подробно о процедуре ЭхоКГ расскажет это видео:

Кому назначают процедуру

Процедура безболезненна, не оказывает побочных явлений на организм человека. По этой причине, при наличии показаний к ЭхоКГ, она проводится вне зависимости от наличия беременности у женщин, возраста и пола пациента.

Цель и частота проведения

Целью эхокардиографического обследования является изучение структуры и функций сердца в целом и отдельных его участков.

Эхокардиоскопия проводится однажды или многократно, в динамике лечения болезни.
Количество проведенных процедур за определенный промежуток времени и в течение жизни определяется врачом, назначившим процедуру.

Виды и методы диагностики

Различают 3 методики проведения эхокардиографии:

Трансторакальная. Чаще всего применяемая методика основывается на проникновении ультразвуковых сигналов через кожу грудной клетки и далее – к сердцу. Лежачее положение пациента на левой стороне тела наиболее удобно вследствие близко располагающегося к левой стороне сердца.
Трансэзофагеальная. Применяется в случаях деформаций грудной клетки или наличии искусственных клапанов (шунтирования). Процедура носит более неприятный характер, так как исследование выполняется через пищевод, но ее длительность невысока: немногим более 10 минут.
Стресс – эхокг проводится тогда, когда работа и структура сердца выясняются в динамике, поэтому имеет более длительный характер. Пациенту вначале проводят обследование в состоянии покоя, после чего предлагают сделать комплекс физических упражнений, увеличивая нагрузку на сердечную мышцу. Если упражнения выполнить затруднительно, назначаются препараты для усиления сердечной деятельности.

Помимо способов, эхокардиоскопия отличается видами проведения, зависящих от выбранного режима:

Подвижный М-режим. Особенность этого способы ЭхоКГ состоит в форме пучка ультразвуковых волн: он имеет узкое направление. В первую очередь пучок направляется на всю поверхность сердца, отчего изображение на мониторе отображается в виде разреза сердца с углом зрения сверху. Изменяя направление ультразвуковых волн, можно подвергать отдельному обследованию все камеры сердца, аорту, выходящие и выходящие легочные сосуды. Процедура настолько имеет высокую степень безопасности, что проводится даже новорожденным в первые часы после их рождения.

В-метод, называющийся двухмерным. Отличие получаемого изображения от одномерной модели состоит в динамичности, постоянно сменяющейся картинкой и цветами от темно-серого до белого. Причиной смены изображения служат мышечные сокращения камер сердца и смыкательно-размыкательная деятельность сердечных клапанов. Режим хорошо выявляет аневризмы, новообразования, тромбы.
Допплерэхокардиоскопия. В настоящее время этот режим можно выбрать по умолчанию, хотя несколько лет назад специалист и прибор, позволяющий выполнять этот вид процедуры, были дефицитными. Допплеровский анализ выявляет пороки сердца при наполнении желудочков кровью. Частота отражения ультразвуковой волны определяет скорость движения крови по сосудам сердца, отходящих сосудов и внутри сердечных камер. Обычно частота отражения волны находится в частоте, хорошо улавливаемой человеческим ухом, на приборе такое отражение обозначается высокочастотным звуком.

Про основы проведения ЭхоКГ расскажет и видео ниже:

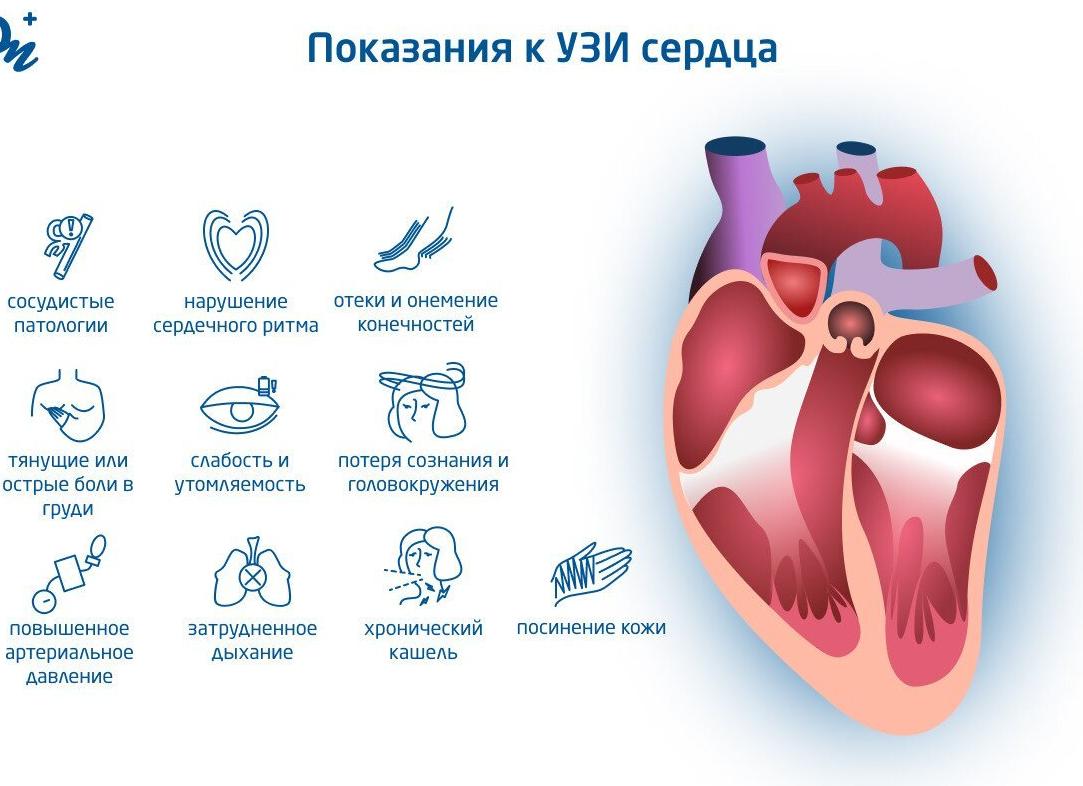

Показания для проведения

Назначение от лечащего врача на ЭхоКГ пациент получает, если обнаруживаются нижеперечисленные признаки:

боли в груди и загрудинной области;
в ходе прослушивания работы сердца выявляются нарушения сердечного ритма и патологические шумы;
ишемическая болезнь сердца;
острый инфаркт миокарда;
гиперплазия печени и отеки конечностей, указывающие на сердечную недостаточность;
цианоз губ, ушных раковин, конечностей, повышенная утомляемость, одышка, бледность кожных покровов.

ЭхоКГ проводится после радикальных вмешательств в область сердца, серьезных травмах костей грудной клетки. Если боли в голове участились и стали постоянными, одной из причин подобного состояния является нарушение работы кровообращения. Не исключено перемещение раздробленного на части эмбола в соседние камеры вследствие патологии межкамерной перегородки. Такая патология диагностируется с помощью высокочастотных сигналов.

ЭхоКГ назначается при подозрении на неправильную работу сердечных клапанов и врожденные (приобретенные) пороки сердца. Отдельные патологии не сердечного этиогенеза также требуют проведения диагностики в форме эхокг:

злокачественные новообразования,
артериальная гипертензия,
атеросклероз,
низкий вес при рождении ребенка и недостаточный набор массы в грудном возрасте,
после антибактериальной терапии.

Чрезмерные физические нагрузки при любом виде спорта (хоккей или спортивная гимнастика, бобслей или большой теннис) оказывают воздействие на состояние сердца и сосудов, причем заболевания протекают часто в скрытой форме. Задача кардиологической диагностики – предотвратить появление осложнений после таких нагрузок и предоставить основу для правильной схемы лечения.

Противопоказания

Категории пациентов, которым эхокг проводить небезопасно, нет. Отдельные пациенты имеют различные отклонения, в силу которых проводить диагностическую процедуру затруднительно. Это:

физиологические нарушения в работе дыхательной системы (курение со стажем, бронхиальная астма, обструктивный бронхит и пр.);
мужчины, имеющие волосатую грудь и женщины с внушительными молочными железами;
морфологические нарушения нормального рельефа грудной клетки;
пациенты с воспалениями кожных покровов области груди или имеющимися травмами грудной клетки, ранами на груди;
психические отклонения, чрезмерное проявление рефлекса рвоты, эзофагеальными отклонениями (при трансэзофагеальной диагностике).

Безопасно ли это

Диагностическое обследование имеет абсолютную безопасность для каждого пациента, подлежащего назначенной процедуре. Новорожденные, беременные женщины, старики даже при наличии относительных неудобств не ощутят болезненных ощущений или вреда для организма.

Во время проведения УЗИ сердца новорожденные могут шевелиться, кричать – на результаты процедуры подобные движения не оказывают воздействия.

Про подготовку к ЭхоКГ расскажем ниже.

Подготовка к процедуре

Для проведения процедуры с достоверными результатами и не приносящей сложность ее осуществления, к эхокардиографии необходимо подготовиться с учетом следующих рекомендаций:

Взять направление на УЗИ сердца.
Не помешает пакет с бутылкой воды, чистой тканью и салфетками.
Для ребенка можно взять игрушку.
Желательно не переедать перед эхокардиоскопией.

Проведение процедуры и ощущения пациентов

Проведение ЭхоКГ проводится по следующему алгоритму:

Пациент снимает одежду с верхней части тела и ложится на левую сторону на кушетку.
Область грудной клетки, предназначенная для накладывания датчиков, покрывается специальным гелем. Прикрепленные датчики не вызывают даже маленькой боли или неприятности. Единственное ощущение – холодок от геля.
Датчики испускают УВ волны, которые отражаясь от структур сердца, возвращаются через датчики на монитор, формируя изображение.
Врач-диагност находится по любую сторону от пациента.

Далее поговорим про показатели нормы ЭхоКГ у взрослых и у детей, расшифроку результатов и заключение о диагностике.

Расшифровка результатов

Даже при сличении нормальных показателей работы сердца и результатов ЭхоКГ обычный человек или врач-диагност могут посчитать, что сравнение провести несложно. Только врач-кардиолог может сделать полноценный анализ отображений УЗИ сердца, учитывая не только результаты УЗИ, но и симптомы заболевания, а также данные других диагностических методик.

О том, сколько стоит ЭхоКГ, читайте далее.

Про особенности расшифровки результатов ЭхоКГ расскажет следующий видеосюжет:

Средняя стоимость процедуры

Цена на ЭхоКГ в среднем — 2500 рублей, хотя по направлению в экстренных случаях обследование производится бесплатно. Остальные процедуры стоят немного дороже, но варьирование цен в разных клиниках широкое.

gidmed.com

Расшифровка нормальных показателей УЗИ сердца

Исследование внутренних органов с помощью ультразвука считается одним из основных методов диагностики в различных областях медицины. В кардиологии УЗИ сердца, больше известно как эхокардиография, которая позволяет выявить морфологические и функциональные изменения в работе сердца, аномалии и нарушения в клапанном аппарате.

Эхокардиография (Эхо КГ) — относится к неинвазывным методам диагностики, которая обладает большой информативностью, безопасностью и проводится для людей разной возрастной категории, включая новорожденных детей и беременных женщин. Данный метод обследования не требует специальной подготовки и может проводиться в любое удобное время.

В отличие от рентгенологического обследования, (Эхо КГ) можно проводить несколько раз. Оно полностью безопасно и позволяет лечащему врачу следить за здоровьем пациента и динамикой сердечных патологий. В период обследования используют специальный гель, который позволяет ультразвуку лучше проникать в сердечные мышцы и другие структуры.

Содержание

Что позволяет обследовать (ЭхоКГ)

УЗИ сердца позволяет врачу определить многие параметры, нормы и отклонения в работе сердечно – сосудистой системы, оценить размеры сердца, объем сердечных полостей, толщину стенок, частоту ударов, наличие или отсутствие тромбов и рубцов.

Также данное обследование показывает состояние миокарда, перикарда, крупных сосудов, митральный клапан, размеры и толщину стенок желудочков, определяет состояние клапанных структур и другие параметры сердечной мышцы.

После проведенного (Эхо КГ) врач фиксирует результаты осмотра в специальный протокол, расшифровка которого позволяет обнаружить кардиологические заболевания, отклонения от нормы, аномалии, патологии, также поставить диагноз и назначить соответствующее лечение.

Когда следует проводить (Эхо КГ)

Чем раньше будут диагностированные патологии или заболевания сердечной мышцы, тем больше шансов на положительный прогноз после лечения. Проводить УЗИ следует при таких симптомах:

периодические или частые боли в сердце;
нарушения ритма: аритмия, тахикардия;
одышка;
повышение артериального давления;
признаки сердечной недостаточности;
перенесенный инфаркт миокарда;
если в анамнезе присутствуют болезни сердца;

Проходить данное обследование можно не только по направлению врача кардиолога, но также и других врачей: эндокринолога, гинеколога, невролога, пульмонолога.

Какие болезни диагностирует УЗИ сердца

Существует большое количество заболеваний и патологий, которые диагностируются эхокардиографией:

ишемическая болезнь;
инфаркт миокарда или предынфарктное состояние;
артериальная гипертония и гипотония;
врожденные и приобретенные пороки сердца;
сердечная недостаточность;
нарушения ритма;
ревматизм;
миокардит, перикардит, кардиомиопатия;
вегето – сосудистая дистония.

Ультразвуковое обследование позволяет выявить и другие нарушения или заболевания сердечной мышцы. В протоколе результатов диагностики, врач делает заключение, в котором отображается информация, полученная с УЗИ аппарата.

Данные результаты обследования рассматривает лечащий врач кардиолог и при наличии отклонений назначает лечебные мероприятия.

Расшифровка УЗИ сердца состоит из множественных пунктов и сокращений, которые сложно разобрать человеку не имеющего специального медицинского образования, поэтому попробуем кратко описать нормальные показатели, полученные человеком у которого нет отклонений или заболеваний сердечно – сосудистой системы.

Расшифровка эхокардиографии

Ниже предоставляется список сокращений, которые фиксируются в протоколе после обследования. Данные показатели считаются нормой.

Масса миокарда левого желудочка (ММЛЖ):
Индекс массы миокарда левого желудочка (ИММЛЖ): 71-94 г/м2;
Конечно-диастолический объем левого желудочка (КДО): 112±27 (65-193) мл;
Конечно-диастолический размер (КДР): 4,6 – 5,7 см;
Конечный систолический размер (КСР): 3,1 – 4,3 см;
Толщина стенки в диастолу: 1,1 см
Длинная ось (ДО);
Короткая ось (КО);
Аорта (АО): 2.1 – 4.1;
Аортальный клапан (АК): 1.5 – 2.6;
Левое передсердя (ЛП): 1.9 – 4.0;
Правое передсердя (ПР); 2.7 – 4.5;
Толщина миокарда межжелудочковой перегородки диастологическое (ТММЖПд): 0.4 – 0.7;
Толщина миокарда межжелудочковой перегородки систологическое (ТММЖПс): 0.3 – 0.6;
Фракция выброса (ФВ): 55-60%;
Мильтральный клапан (МК);
Движение миокарда (ДМ);
Легочная артерия (ЛА): 0.75;
Ударный объем (УО) — количество объема крови, выбрасываемое левым желудочком за одно сокращение: 60-100 мл.
Диастолический размер (ДР): 0,95-2,05 см;
Толщина стенки (диастолическая): 0,75-1,1 см;

После результатов обследования, в конце протокола врач делает заключение, в котором сообщает об отклонениях или нормах обследования, также отмечает предполагаемый или точный диагноз больного. В зависимости от цели обследования, состояния здоровья человека, возраста и пола больного, обследование может показать немного другие результаты.

Полная расшифровка эхокардиографии оцениваются врачом кардиологом. Самостоятельное изучение параметров сердечных показателей не даст человеку полной информации по оценке здоровья сердечно – сосудистой системы, если у него нет специального образования. Только опытный врач в области кардиологии сможет провести расшифровку эхокардиографии и ответить на интересующие вопросы пациента.

Некоторые показатели способны немного отходить от нормы или фиксироваться в протоколе обследования под другими пунктами. Это зависит от качества аппарата. Если клиника использует современное оборудование в 3D, 4D изображении, тогда можно получить более точные результаты, на которых больному будет ставиться диагноз и проводится лечение.

УЗИ сердца считается необходимой процедурой, которую следует проводить один или два раза в год для профилактики, или после первых недомоганиях со стороны сердечно – сосудистой системы. Результаты данного обследования позволяют врачу-специалисту обнаружить кардиологические заболевания, нарушения и патологии на ранних стадиях, а также провести лечение, дать полезные рекомендации и вернуть человека к полноценной жизни.

УЗИ сердца

Современный мир диагностики в кардиологии предлагает различные методы, которые позволяют своевременно выявить патологии и отклонения. Одним из таких методов является УЗИ сердца. Подобное обследование имеет множество преимуществ. Это высокая информативность и точность, удобство проведения, минимум возможных противопоказаний, отсутствие сложной подготовки. Ультразвуковые исследования могут выполняться не только в специализированных отделениях и кабинетах, но и даже на отделении интенсивной терапии, в обычных палатах отделения или в машине скорой помощи при срочной госпитализации пациента. В таком УЗИ сердца помогают различные портативные аппараты, а также самое новейшее оборудование.

Что такое УЗИ сердца

С помощью этого обследования специалист по ультразвуковой диагностике может получить изображение, по которому он и определяет патологию. Для этих целей используется специальная аппаратура, у которой имеется ультразвуковой датчик. Этот датчик плотно приставляется к грудной клетке пациента, а получаемое изображение выводится на монитор. Существует понятие «стандартные позиции». Это можно назвать стандартным «набором» необходимых для обследования изображений, чтобы врач смог сформулировать свое заключение. Для каждой позиции подразумевается свое положение датчика или доступ. Каждое положение датчика дает врачу возможность увидеть разные структуры сердца, рассмотреть сосуды. Многие пациенты замечают, что во время УЗИ сердца датчик не просто ставят на грудную клетку, но и наклоняют его или поворачивают, что позволяет увидеть разные плоскости. Кроме стандартных доступов существуют и дополнительные. Они используются только при необходимости.

Какие заболевания можно обнаружить

Список возможных патологий, которые можно увидеть на УЗИ сердца очень большой. Перечислим основные возможности этого обследования в диагностике:

ишемическая болезнь сердца ;
обследования при артериальной гипертензии ;
болезни аорты;
заболевания перикарда;
внутрисердечные образования;
кардиомиопатии;
миокардиты ;
поражения эндокарда;
приобретенные клапанные пороки сердца;
исследование механических клапанов и диагностика дисфункции клапанных протезов;
диагностика сердечной недостаточности.

При любых жалобах на плохое самочувствие, при появлении боли и неприятных ощущений в области сердца, а также при других тревожащих вас признаках следует обратиться к кардиологу. Именно он принимает решение об обследовании.

Нормы УЗИ сердца

Сложно перечислить все нормы УЗИ сердца, но некоторых мы коснемся.

Митральный клапан

Обязательно определяют переднюю и заднюю створки, две комиссуры, хорды и папиллярные мышцы, митральное кольцо. Некоторые нормальные показатели:

толщина митральных створок до 2 мм;
диаметр фиброзного кольца — 2,0-2,6 см;
диаметр митрального отверстия 2 −3 см.
площадь митрального отверстия 4 — 6 см2.
окружность левого предсердножелудочкового отверстия в 25-40 лет 6-9 см;
окружность левого предсердножелудочкового отверстия в 41-55 лет — 9,1-12 см;
активное, но плавное движение створок;
ровная поверхность створок;
прогиб створок в полость левого предсердия во время систолы не более 2 мм;
хорды видны как тонкие, линейные структуры.

Аортальный клапан

Некоторые нормальные показатели:

систолическое раскрытие створок более 15-16 мм;
площадь аортального отверстия 2 — 4 см2.
створки пропорционально одинаковы;
полное открытие в систолу, хорошо смыкаются в диастолу;
аортальное кольцо средней равномерной эхогенности;

Трехстворчатый (трикуспидальный) клапан

площадь клапанного отверстия составляет 6-7 см2;
створки могут быть расщеплены, достигать толщины до 2 мм.

Левый желудочек

толщина задней стенки в диастолу 8-11 мм, а межжелудочковой перегородки — 7-10 см.
масса миокарда у мужчин — 135 г, масса миокарда у женщин — 95 г.

Нина Румянцева, 01.02.2015

Перепечатка без активной ссылки запрещена!

Ультразвуковое обследование сердца

Ультразвуковое обследование в кардиологии — наиболее весомый и распространенный метод исследования, который занимает ведущее положение среди неинвазивных процедур.

Ультразвуковая диагностика обладает большими преимуществами: врач получает объективную достоверную информацию о состоянии органа, его функциональной активности, анатомическом строении в масштабах реального времени, метод дает возможность измерить практически любые анатомические структуры, оставаясь при этом абсолютно безвредным.

Однако, результаты исследования и их расшифровка напрямую зависят от разрешающей способности ультразвукового аппарата, от навыков, опыта и приобретенных знаний специалиста.

УЗИ сердца, или эхокардиография, дает возможность визуализировать на экране органы, магистральные сосуды, оценить кровоток в них с помощью ультразвуковых волн.

Кардиологи используют разные режимы аппарата для исследования: одномерный или М-режим, Д-режим, или двухмерный, Доплер-Эхокардиография.

В настоящее время разработаны современные и перспективные способы обследования пациентов с помощью ультразвуковых волн:

Эхо-КГ с трехмерным изображением. Компьютерное суммирование большого количества двухмерных изображений, полученных в нескольких плоскостях, дает в итоге трехмерное изображение органа.
Эхо-КГ с использованием чреспищеводного датчика. В пищеводе обследуемого размещается одно- или двухмерный датчик, с помощью которого получают основную информацию об органе.
Эхо-КГ с использованием интракоронарного датчика. Высокочастотный ультразвуковой датчик размещен в полости сосуда, подлежащего исследованию. Дает информацию о просвете сосуда и состоянии его стенок.
Применение контраста при ультразвуковом исследовании. Улучшается изображение структур, подлежащих описанию.
УЗИ сердца с высоким разрешением. Повышенная разрешающая способность аппарата дает возможность получить изображение высокого качества.
М-режим анатомический. Одномерное изображение с пространственным вращением плоскости.

Способы проведения исследования

Диагностика кардиальных структур и крупных сосудов осуществляется двумя способами:

трансторакальным,
чреcпищеводным.

Наиболее распространенный — трансторакальный, через переднюю поверхность грудной клетки. Чреспищеводный же способ относят к более информативным, так как с его помощью можно оценить состояние сердца и крупных сосудов со всех возможных ракурсов.

УЗИ сердца можно дополнить функциональными пробами. Пациент выполняет предлагаемые физические упражнения, после или во время чего проходит расшифровка результата: врач оценивает изменения структур сердца и его функциональной активности.

Изучение сердца и крупных сосудов дополняют доплерографией. С ее помощью можно определить скорость кровотока в сосудах (коронарные, воротные вены, легочный ствол, аорта).

Кроме этого, Допплер показывает ток крови внутри полостей, что важно при наличии пороков и для подтверждения диагноза.

Существуют определенные симптомы, которые указывают на необходимость посещения кардиолога и проведения ультразвукового исследования:

Вялость, появление или усиление одышки, быстрая утомляемость.
Чувство сердцебиения, которое может служить признаком нарушения сердечного ритма.
Конечности становятся холодные.
Кожные покровы часто бледнеют.
Наличие врожденного сердечного порока.
Плохо или медленно ребенок набирает вес.
Кожные покровы синюшные (губы, кончики пальцев, ушные раковины и носогубный треугольник).
Наличие шумов в сердце при ранее проводимом обследовании.
Приобретенные или врожденные пороки, наличие клапанного протеза.
Над верхушкой сердца отчетливо чувствуется дрожание.
Любые признаки сердечной недостаточности (одышка, отеки, дистальный цианоз).
Сердечная недостаточность.
Пальпаторно определяемый «сердечный горб».
УЗИ сердца широко применяется для изучения структуры тканей органа, его клапанного аппарата, выявления жидкости в полости перикарда (экссудативный перикардит), тромбов, а также для исследования функциональной активности миокарда.

Диагностика следующих заболеваний невозможна без ультразвукового исследования:

Разные степени проявления ишемической болезни (инфаркт миокарда и стенокардия).
Воспаления кардиальных оболочек (эндокардиты, миокардиты, перикардиты, кардиомиопатии).
Всем больным показана диагностика после перенесенного инфаркта миокарда.
При заболеваниях других органов и систем, которые оказывают прямое или косвенное повреждающее действие на сердце (патология периферического кровяного русла почек, органов, расположенных в брюшной полости, головном мозге, при болезнях сосудов нижних конечностей).

Современные аппараты ультразвуковой диагностики дают возможность получить много количественных показателей, с помощью которых можно охарактеризовать основную сердечную функцию сокращение. Даже ранние стадии снижения сократительной способности миокарда может выявить хороший специалист и вовремя начать терапию. А для оценки динамики заболевания ультразвуковое исследование проводится повторно, что важно и для проверки правильности лечения.

Что включает в себя подготовка перед исследованием

Чаще больному назначается стандартный метод — трансторакальный, который не требует особого приготовления. Пациенту только рекомендуется сохранять эмоциональное спокойствие, так как волнение или предшествующие стрессы могут оказать влияние на результаты диагностики. Например, учащается сердцебиение. Также не рекомендуется обильный прием пищи перед УЗИ сердца.

Немного строже подготовка перед проведением чреспищеводного УЗИ сердца. Больному не следует принимать пищу за 3 часа до процедуры, а грудным детям исследование проводят в перерывах между кормлением.

Проведение Эхо-кардиографии

Во время проведения исследования пациент лежит на левом боку на кушетке. Такое положение позволит сблизить кардиальную верхушку и переднюю стенку грудной клетки, таким образом, четырехмерное изображение органа получится более подробным.

Такое обследование нуждается в технически сложном и высококачественном оборудовании. Перед прикреплением датчиков врач наносит гель на кожу. Специальные датчики располагаются в разных позициях, что позволит визуализировать все отделы сердца, оценить его работу, изменение структур и клапанного аппарата, измерить параметры.

Датчики издают ультразвуковые колебания, передающиеся в тело человека. Процедура не причиняет даже малейшего дискомфорта. Видоизмененные акустические волны возвращаются к аппарату через те же датчики. На этом уровне они преобразовываются в электрические сигналы, обрабатываемые аппаратом-эхокардиографом.

Изменение типа волны от ультразвукового датчика связано с переменами в тканях, изменении их структуры. Специалист получает четкую картинку органа на экране монитора, по окончании исследования больному предоставляется расшифровка.

Иначе проводится транспищеводная манипуляция. Необходимость в ней возникает тогда, когда прохождению акустических волн мешают некоторые «преграды». Это может быть подкожно-жировая клетчатка, кости грудной клетки, мышцы или ткань легких.

Чреспищеводная эхокардиография существует в трехмерном варианте, при этом датчик вводят через пищевод. Анатомия этой области (примыкание пищевода к левому предсердию) дает возможность получить четкое изображение мелких анатомических структур.

Метод противопоказан при заболеваниях пищевода (стриктуры, варикозное расширение его венозного русла, воспаления, кровотечения или риск их развития во время манипуляции).

Обязательным перед чрезпищеводной Эхо-КГ является голодание в течение 6 часов. Специалист не задерживает датчик более, чем на 12 минут в зоне исследования.

Показатели и их параметры

После окончания исследования пациенту и лечащему врачу предоставляется расшифровка результатов.

Значения могут иметь возрастные особенности, а также различны показатели у мужчин и женщин.

Обязательными показателями считаются: параметры межжелудочковой перегородки, левого и правого отделов сердца, состояния перикарда и клапанного аппарата.

Норма для левого желудочка:

Масса его миокарда колеблется у мужчин от 135 до 182 грамм, у женщин — от 95 до 141 грамма.
Индекс массы миокарда левого желудочка: для мужчин от 71 до 94 грамм на м², у женщин от 71 до 80.
Объем полости левого желудочка в состоянии покоя: у мужчин от 65 до 193 мл, для женщин от 59 до 136 мл, размер левого желудочка в покое от 4,6 до 5,7 см, во время сокращения норма от 3,1 до 4,3 см.
Толщина стенок левого желудочка не превышает в норме 1,1 см повышение нагрузки ведет к гипертрофии мышечных волокон, когда толщина может достигать 1,4 см и более.
Фракция выброса. Ее норма не ниже 55–60%. Это объем крови, который выбрасывает сердце при каждом сокращении. Снижение этого показателя говорит о сердечной недостаточности, явлениях застоя крови.
Ударный объем. Норма от 60 до 100 мл тоже показывает, какой объем крови выбрасывается за одно сокращение.

Другие параметры:

Толщина межжелудочковой перегородки от 10 до 15 мм в систолу и 6 – 11 мм в диастолу.
Диаметр просвета аорты от 18 до 35 мм в норме.
Толщина стенки правого желудочка от 3 до 5 мм.

Процедура длится не более 20 минут, все данные о пациенте и параметрах его сердца сохраняются в электронном виде, на руки дается расшифровка, понятная для кардиолога. Надежность методики достигает 90%, то есть уже на ранних стадиях можно выявить заболевание и начать адекватное лечение.

heal-cardio.ru

В чем заключается эхокардиограмма

Применение высокочастотных звуковых волн для эхо кг исследования сердечной деятельности позволяет оценить общее представление:

деятельности сердечной мышцы;
структуру камер сердца, его клапанов;
о состоянии толщины стенок;
о размерах сердечных полостей, их давлении;
определить скорость движения внутрисердечной крови.

Также с помощью эхо кг выявляются внутриполостные тромбы, любые пороки сердца, клапанные изменения, зоны асинергии (неспособности осуществления цикла движений).

Проводится ЭС для обследования сердца в норме и для выявления возможных сердечных заболеваний. Эхокардиографическое исследование используется при необходимости измерения давления легочной артерии.

Эхокардиография безболезненна, безопасна и дает полную информацию о сердце взрослого человека или ребенка. Исследования таким методом не травмируют, не облучают и побочных эффектов не дают.

С помощью эхо кг обследования оценивается основная сердечная функция – его сокращения. Количественные показатели анализируются специалистами и сравниваются с нормами. На основании анализа кардиологи делают заключение.

Кардиологи выявляют снижение функций сердца на начальной стадии и определяют необходимое лечение. Динамика течения болезни и результаты лечения определяются с помощью повторной эхокардиограммы.

Показания к прохождению ЭС

Терапевт или кардиолог назначает прохождение эхокардиограммы пациентам с такими показателями:

Обнаружение в результате прослушивания нарушений ритма, шумов сердца.
Жалобы на сердечные боли или области грудной клетки.
Выявление признаков недостаточности, коими могут быть увеличенные размеры печени или отечность ног.
При ранее выявленной ишемии.
Жалобы на утомляемость, недостаток воздуха или одышку.
Обнаружение видимых признаков, таких как бледный оттенок кожи, синева конечностей, губ и раковин ушей.

Также эхокардиография назначается пациентам с ранее проведенной операцией на сердце, травмой в области грудной клетки, людям с атеросклерозом и гипертонией, после приема антибиотиков в онкологических случаях, при слабом наборе веса маленьких детей.

Группе пациентов, с регулярными головными болями ЭХО КГ должно назначаться обязательно. Эхо кг позволяет исключить или подтвердить диагноз дефекта сердечной перегородки. Расшифровка эхокардиографии укажет на отклонения от нормы.

Процесс проведения трансоракальной ЭХОКГ

Необходимости подготовки к ЭС нет. Пациенту следует оголить торс и лечь на топчан левым боком. Такая поза позволяет сблизить левую часть грудной клетки с сердцем, что улучшает картину четырехкамерного местоположения сердца.

Гелем обрабатываются места крепления датчиков в области грудной клетки, с помощью которых кардиолог на экране монитора увидит отделы сердца, выполнит необходимые измерения и зафиксирует показатели деятельности сердца и размеры. Четкая картинка на мониторе отображает полученные результаты.

Это самый часто применяемый и эффективны метод обследования, осуществляющий видимость процесса работы сердца через плоскость грудной клетки пациента.

Врач, после проведения процедуры, дает заключение с расшифровкой результатов обследования.

Пациентам с хроническими сердечными заболеваниями необходимо проходить ЭС не реже, чем раз в год. Это позволяет наблюдать за состоянием здоровья пациента, и определять динамику или отклонения от нормы.

Процесс проведения чреспищеводной эхокардиографии

В некоторых случаях проведение трансоракальной эхо кг затруднительно. Причинами препятствий могут стать протезированные клапаны, создающие акустические преграды для ультразвуковых волн, жировая клетчатка, внутренние органы, мышцы и кости. Кардиологом назначается трансэзофагеальная (чреспищеводная) эхокардиография, с помощью которой мелкие сердечные структуры осматриваются лучше.

Эхо кг предполагает введение в пищевод больного датчика. Так как пищевод прилегает к поверхности левого предсердия, есть возможность через его стенки оценить деятельность сердца. Этот метод эхо кг противопоказан пациентам с различными заболеваниями пищевода.

Чреспищеводная ЭС требует подготовительных процедур. Накануне проведения обследования пациенту необходимо 4–6 часовое голодание, так как датчик, обработанный ультразвуковым гелем, помещается в полость пищевода. Максимальное время нахождения датчика в полости пищевода достигает 12 минут.

Проведение стресс-эхо кг

Работа сердца человека нередко изучается в процессе назначения физических нагрузок на него. Эхо кг осуществляется с подачей на сердце определенных дозированных физических нагрузок, или с участием фармакологических препаратов, вызывающих усиление работы сердца.

Кардиологи в процессе обследования таким методом изучают изменения, которые происходят с мышцей сердца при нагрузочных тестах. Отсутствие отклонений от нормы означает небольшой процент риска осложнений в работе сердечно сосудистой системы.

При таком методе эхо кг используются специально разработанные эхо-программы, демонстрирующие изображения на экране монитора, которые были записаны на всех стадиях обследования. Показатели спокойной работы сердца сравниваются специалистами с показателями при максимальной нагрузке.

С помощью стресс-ЭС появляется возможность выявить скрытую патологию в деятельности сердца. Процедура проводится в течение 45 минут, и нагрузка назначается кардиологом с учетом возраста и общего состояния пациента.

Для проведения такого метода обследования пациенту следует:

иметь одежду, не препятствующую движению;
исключить физические нагрузки, чрезмерное потребление пищи за несколько часов до обследования;

Специалисты рекомендуют пациенту выпивать стакан воды и легкий прием пищи не позже чем за два часа до начала процедуры.

Процесс расшифровки

Эхокардиография заканчивается осуществлением специалистом расшифровки эхокардиограммы. Точно анализировать результаты может только кардиолог. В процессе самостоятельного анализа полученного заключения эхо кг можно примерно понять общую картину работы сердца. Отклонения результатов от нормы еще не означают присутствие заболевания. Кардиологом берутся в учет возраст и общее состояние пациента.

Любое заключение имеет ряд показателей, отображающих строение и функциональность сердечных камер:

цифры, указывающие на параметры сердечных желудочков;
показатели межжелудочковой перегородки;
параметры предсердий;
показатели перикарда, состояния клапанов.

Нормы показателей ЛЖ

Наименование показателей	Нормы мужчин	Нормы женщин
Масса миокарда	135−182 г	95−141 г
Индекс массы	71−94 г/м²	71−80г/м²
Объем ЛЖ	65−193 мл	59−136 мл
Размер ЛЖ в покое	4,6−5,7 см	4,6−5,7 см
Размер ЛЖ при сокращении	3,1−4,3 см	3,1−4,3 см
Ударный объем	60–100 мл	60–00 мл
Толщина стенки при работе вне сокращений	1,1 см	1,1 см
Фракция выброса	55–60 %	50–60 %

К нормальным показателям правого желудочка относятся толщина стенки, составляющая 5 мм, показатели индекса массы (0,75–1,25 см/м²), размеры ПЖ при состоянии покоя (0,75–1,1) см.

Расшифровать результаты обследований сердечных клапанов легче.

Отклонения от общепринятых норм могут указать на стеноз или сердечную недостаточность.

Полученные результаты эхокардиографии правильно расшифровать могут лишь квалифицированные кардиологи. На основании расшифровки устанавливается диагноз пациента и назначается лечение. Самостоятельные попытки расшифровки заключений могут привести к ошибочным диагнозам.

uziorganov.ru

Что показывает эхо кг сердца

Многие задаются вопросом: «ЭХО КГ сердца – что это такое?» Эхокардиография – современный информативный метод исследования сердца, который последние десятилетия стал ведущим в диагностике большинства кардиологической патологии. Хоть история метода насчитывает уже более полувека, он находится в постоянном развитии и в настоящее время.

Методы обследования

Эхокардиография является комплексным методом исследования, который включает в себя М-режим, В-режим, допплерометрию. Одним из новых направлений УЗИ сердца является использование трехмерной и четырехмерной эхографии.

Эти методики являются вспомогательными и должны проводиться совместно с В-режимом. Однако несомненным их преимуществом является получение объемного изображения сердца с возможностью оценки гемодинамики.

Помимо стандартного ультразвукового обследования сердца существуют и дополнительные, реже применяемые методы: чреспищеводная кардиография, внутрисосудистое и внутрисердечное исследование, стресс-ЭхоКГ, исследование с применением контрастных веществ.

Основные сведения

Обследование сердца при помощи УЗИ – процесс трудоемкий и требует большого профессионализма от врача-специалиста. ЭхоКГ можно понять, если разобраться в основных составных компонентах исследования – режимах.

В-режим

Это исследование заключается в оценке структур сердца в двухмерном режиме. В этом режиме оцениваются размеры камер в 4-камерной позиции, состояние клапанов, толщина и состояние сердечных стенок, их сократимость. Диагностика должна проводиться полипозиционно, чтобы исключить влияние артефактов.

М-режим

Этот метод основан на оценке линейных параметров камер сердца, стенок и их движения, а также состояния клапанов с помощью графического изображения. Данный режим носит второстепенное значение, так как в оценке этих размеров возможна большая погрешность при несоблюдении правил измерения, а в оценке клапанного аппарата все выявляемые признаки носят ориентировочный характер и требуют более детальной оценки в других режимах.

Доплерография

Данный режим представлен совокупностью отдельных высокотехнологичных методик.

Суть импульсно-волновой допплерометрии заключается в графическом отображении потока в установленном объеме. Ограничением применения данного метода является невозможность его использования на высокоскоростных потоках. В последнем случае оптимально использовать непрерывно-волновой допплер. Он позволяет регистрировать потоки со скоростью более 2,5 м/с.

Цветовой допплер показывает кровоток и его направление в цветном режиме (синим цветом обозначен поток от датчика, а красным в сторону датчика). Этот метод позволяет оценить направление кровотока, наличие патологических потоков и шунтов.

Тканевой цветной допплер за счет окрашивания стенок камер при движении в синий и красный цвет (аналогично цветному допплеру) позволяет выявить участки с нарушением сократительной функции.

Существует еще ряд разновидностей метода (тканевой нелинейный, тканевой импульсно-волновой допплер, векторное скоростное изображение), но они носят вспомогательный характер и их применение весьма ограничено трудоемкостью и большей стоимостью аппаратов необходимого класса.

Показания

Имея представление, что такое ЭхоКГ, можно с уверенностью сказать, что данное исследование можно пройти абсолютно каждому. Однако, учитывая высокую его стоимость, этот метод должен проводиться при наличии строгих показаний и рекомендаций специалиста – кардиолога.

Причины направления на ЭхоКГ:

Систолический шум (впервые выявленный у детей или появившийся в старшем возрасте)
Изменения на ЭКГ
Пороки сердца (врожденные и приобретенные)
Ишемические изменения миокарда
Стойкие изменения артериального давления
Боль за грудиной, появление одышки и отеков
Контроль хирургического лечения
Контроль сердечной функции у спортсменов
Ревматизм, системная красная волчанка и другие системные болезни
Контроль ранее выявленной патологии.

В любом из представленных случаев исследованию должны предшествовать проведение электрокардиограммы и консультация кардиолога.

Проведение диагностики

Ультразвуковое исследование сердца не требует предварительной подготовки. ЭхоКГ можно сделать в любое время. Конечно, накануне проведения этой диагностики не следует испытывать физические нагрузки, исследование не следует проводить в состоянии стресса.

Если планируется проведение транспищеводной кардиоэхографии, необходимо предварительно провести фиброгастроскопию, общие клинические анализы. Так как делают исследование инвазивно, в день исследования следует воздержаться от приема пищи и питья в течение 4-5 часов.

Сама эхокардиография сердца занимает 15–30 минут (длительность исследования зависит от профессионализма врача и от объема исследования). Для проведения процедуры пациент оголяет верхнюю часть туловища и укладывается на спину на кушетке. При плохой визуализации пациент укладывается на левый бок, положив левую руку под голову и правую вдоль туловища.

Нормативные показатели

Результаты исследования должны оцениваться с учетом возраста, пола и физических параметров пациента.

Нормативные значения регулярно пересматриваются и меняются, что связано с развитием и усовершенствованием метода.

Показатели размеров и объемов левого желудочка

Размеры и площадь правого желудочка

Показатели размеров магистральных сосудов

Показатели внутрисердечного кровотока

Помимо основных представленных параметров, используются показатели площадей клапанов, проводится оценка клапанных регургитаций с определением их площади и градиента скорости.

Расшифровка полученных результатов

Объем выявляемой патологии при ЭхоКГ крайне велик и включает в себя:

патологию клапанов (стеноз, недостаточность, изменение и пролабирование створок)
изменение миокарда (ишемия участков, гипотрофия и гипертрофия, нарушение кинетики)
изменение размеров сердца (дилатации различной этиологии, гипоплазии отделов)
патология перикарда
травмы сердца
инфекционные заболевания
врожденные и приобретенные пороки сердца
малые аномалии развития сердца.

Вся выявляемая патология базируется на ультразвуковых критериях того или иного заболевания. Эти критерии лежат в основе дифференциальной диагностики.

Дилатация камер сердца.

Расширение отделов сердца может носить изолированный характер (расширение одного из отделов) или иметь общий характер.

Расширение правых отделов может иметь следующие причины:

Дефекты перегородок (межжелудочковой или межпредсердной) вызывают дилатацию правого желудочка, при декомпенсации — расширение предсердия, появление легочной гипертензии. Диагностика проводится в режиме ЦДК, который позволяет определить патологический поток через перегородку.
Стеноз легочной артерии сопровождается расширением правых отделов и гипертрофией стенок. Диагностика основана на оценке скорости кровотока и давления в правом желудочке. Сопутствующим критерием является трикуспидальная регургитация.
Инфаркт миокарда правых отделов возникает вторично, имеет признаки нарушения локальной сократимости, низкие показатели сердечного выброса.
Тромбоэмболия легочного ствола.
Хронические обструктивные процессы в легких.
Открытый артериальный проток сопровождается расширением правых отделов и легочной артерии. При ЦДК определяется патологическое сообщение дуги аорты и легочной артерии.

Расширение левых камер сердца

Расширение камер сердца может говорить о следующих проблемах.

Дилатационная кардиомиопатия сопровождается расширением всех отделов, а также нарушением систоло-диастолической функции желудочков.
Миокардит сопровождается увеличением левого желудочка, снижением выброса, наличием участка фиброза в миокарде (при давнем процессе).
Инфаркт миокарда сопровождается нарушением систолической функции, появлением участка дискинезии и увеличением полости левого желудочка. В остром периоде иногда удается визуализировать тромб в полости желудочка.
Коарктация и стеноз аорты на этапе декомпенсации сопровождается дилатацией левого желудочка и утолщением его стенок. При стенозе наблюдается уменьшение площади аортального отверстия и ограничение движения створок. При коарктации наблюдается расширение корня аорты и специфический тип потока.

Гипертрофия стенок правых отделов

Гипертрофия стенок может говорить о следующих проблемах.

Стеноз легочного ствола или его ветвей
Легочная гипертензия различного генеза
Врожденные пороки сердца, которые сопровождаются.

Гипертрофия стенок левых отделов

Гипертрофия может говорить о следующих проблемах.

Кардиомиопатия
Артериальная гипертензия
Аортальный стеноз

Митральная регургитация выше первой степени

Такая регургитация говорит о следующих проблемах

Патология строения створок клапана (кальцификация, миксоматоз, врожденная и приобретенная дисплазия
Расширение левого желудочка различной этиологии препятствует смыканию створок.
Повышение давления в полости левых камер сердца.

Регургитация на аортальном клапане

Данный признак говорит о следующем.

Расширение корня аорты, препятствующее полному смыканию створок клапана
Патология строения клапана
Дефект межжелудочковой перегородки в мембранозной части.

Регургитация на трикуспидальном клапане выше второй степени

Данный признак говорит о следующем.

Дилатация правого желудочка
Нарушение структуры створок клапана
Легочная гипертензия.

Патологическая регургитация в легочной артерии

Данный признак говорит о следующем.

Расширение полости правого желудочка приводит к появлению патологической трикуспидальной и легочной регургитации
Легочная гипертензия различной этиологии
Нарушение структуры клапана (врожденное и приобретенное).

Объем патологий крайне велик, но не все диагнозы могут быть установлены по результатам ультразвукового исследования. Поэтому задача исследователя написать исчерпывающее заключение, информация которого поможет клиницисту поставить правильный диагноз. Для правильной интерпретации результатов недостаточно понимать, что это такое – ЭхоКГ, что показывает исследование, а необходимо также представлять анатомию и физиологию сердечно-сосудистой системы.

uziprosto.ru

Для чего проводится ЭхоКГ

ЭхоКГ применяется для того, чтобы выявить изменения в структуре тканей сердечной мышцы, дистрофические процессы, пороки развития и заболевания этого органа.

Подобное исследование проводится беременным женщинам при подозрении на патологии развития плода, признаках задержки развития, наличия у женщины эпилепсии, сахарного диабета, эндокринных нарушений.

Показаниями к эхокардиографии могут быть симптомы пороков сердца, при подозрении на инфаркт миокарда, аневризму аорты, воспалительные заболевания, новообразования любой этиологии.

УЗИ сердца нужно обязательно провести, если наблюдаются такие симптомы:

загрудинные боли;
слабость во время физической нагрузки и независимо от нее;
учащенное сердцебиение:
перебои в сердечном ритме;
отеки рук и ног;
осложнения после гриппа, ОРВИ, ангины, ревматизма;
артериальная гипертензия.

Обследование можно пройти по направлению кардиолога и по собственному желанию. Противопоказаний к его проведению нет. Специальная подготовка к УЗИ сердца не проводится, достаточно успокоиться и постараться сохранять уравновешенное состояние.

Специалист во время исследования оценивает следующие параметры:

состояние миокарда в фазу систолы и диастолы (сокращения и расслабления);
размеры сердечных камер, их структура и толщина стенок;
состояние перикарда и наличие экссудата в сердечной сумке;
функционирование и структура артериального и венозного клапанов;
наличие тромбов, новообразований;
наличие последствий инфекционных заболеваний, воспалительного процесса, шумов в сердце.

Обработка результатов чаще всего проводится при помощи компьютерной программы.

Больше подробностей об этой методике исследования рассказано в этом видео:

Нормальные показатели у взрослых и новорожденных детей

Невозможно определить единые стандарты нормы состояния сердечной мышцы для мужчин и женщин, для взрослых и детей разного возраста, для молодых и пожилых пациентов. Приведенные ниже показатели – средние значения, в каждом случае могут быть небольшие расхождения.

Показатели	У взрослых	У новорожденных детей
Толщина стенки левого желудочка в фазе систолы	10 – 16 мм	4 – 5 мм
То же – в диастолу	8 — 11 мм	3 – 4 мм
Толщина стенки правого желудочка	3 – 5 мм
Толщина межжелудочковой перегородки в фазе систолы	10 – 15 мм	4 – 8 мм
То же – в диастолу	6 – 11 мм	3 – 5 мм
Диаметр аорты	18 – 35 мм
Фракция выброса левого желудочка	Более 50%	66 – 76%
ЧСС	70 — 75	120 — 140
Масса миокарда	90 – 140 г — у женщин 130 – 180 г – у мужчин

Аортальный клапан у взрослых должен открываться на 1,5 и более сантиметров, площадь открытия митрального клапана составляет у взрослых – 4 кв.см. Объем экссудата (жидкости) в сердечной сумке не должен превышать 30 кв.мл.

Отхождения от нормы и принципы расшифровки результатов

В результате эхокардиографии можно обнаружить такие патологии развития и функционирования сердечной мышцы и сопутствующие им заболевания:

сердечная недостаточность;
замедление, ускорение или перебои сердечного ритма (тахикардия, брадикардия);
предынфарктное состояние, перенесенный инфаркт;
артериальная гипертензия;
вегето–сосудистая дистония;
воспалительные заболевания: миокардит сердца, эндокардит, экссудативный или констриктивный перикардит;
кардиомипатия;
признаки стенокардии;
пороки сердца.

Протокол обследования заполняется специалистом, проводящим УЗИ сердца. Параметры функционирования сердечной мышцы в этом документе указаны в двух значениях – норма и показатели обследуемого. В протоколе могут встретиться сокращения, непонятные пациенту:

ММЛЖ – масса левого желудочка;
ИММЛЖ – индекс массы;
КДР – конечный диастолический размер;
ДО – длинная ось;
КО – короткая ось;
ЛП – левое предсердие;
ПП – правое предсердие;
ФВ – фракция выброса;
МК – митральный клапан;
АК – аортальный клапан;
ДМ – движение миокарда;
ДР – диастолический размер;
УО – ударный объем (количество крови, которое за одно сокращение выбрасывает левый желудочек;
ТММЖПд – толщина миокарда межжелудочковой перегородки в фазу диастолы;
ТММЖПс – то же, в фазу систолы.

oserdce.com

Что такое ЭхоКГ?

При помощи ультразвука удается отследить такие анатомо-физиологические показатели сердца, как:

работа сердечной мышцы;
толщину миокарда в разных участках;
объем и давление в камерах сердца;
состояние и работа предсердий и желудочков;
наличие изменения скорости движения крови в разных участках сердца.

Более подробно о процедуре ЭхоКГ расскажет это видео:

Кому назначают процедуру

Цель и частота проведения

Эхокардиоскопия проводится однажды или многократно, в динамике лечения болезни.
Количество проведенных процедур за определенный промежуток времени и в течение жизни определяется врачом, назначившим процедуру.

Виды и методы диагностики

Различают 3 методики проведения эхокардиографии:

Трансторакальная. Чаще всего применяемая методика основывается на проникновении ультразвуковых сигналов через кожу грудной клетки и далее – к сердцу. Лежачее положение пациента на левой стороне тела наиболее удобно вследствие близко располагающегося к левой стороне сердца.
Трансэзофагеальная. Применяется в случаях деформаций грудной клетки или наличии искусственных клапанов (шунтирования). Процедура носит более неприятный характер, так как исследование выполняется через пищевод, но ее длительность невысока: немногим более 10 минут.
Стресс – эхокг проводится тогда, когда работа и структура сердца выясняются в динамике, поэтому имеет более длительный характер. Пациенту вначале проводят обследование в состоянии покоя, после чего предлагают сделать комплекс физических упражнений, увеличивая нагрузку на сердечную мышцу. Если упражнения выполнить затруднительно, назначаются препараты для усиления сердечной деятельности.

Помимо способов, эхокардиоскопия отличается видами проведения, зависящих от выбранного режима:

Подвижный М-режим. Особенность этого способы ЭхоКГ состоит в форме пучка ультразвуковых волн: он имеет узкое направление. В первую очередь пучок направляется на всю поверхность сердца, отчего изображение на мониторе отображается в виде разреза сердца с углом зрения сверху. Изменяя направление ультразвуковых волн, можно подвергать отдельному обследованию все камеры сердца, аорту, выходящие и выходящие легочные сосуды. Процедура настолько имеет высокую степень безопасности, что проводится даже новорожденным в первые часы после их рождения.
В-метод, называющийся двухмерным. Отличие получаемого изображения от одномерной модели состоит в динамичности, постоянно сменяющейся картинкой и цветами от темно-серого до белого. Причиной смены изображения служат мышечные сокращения камер сердца и смыкательно-размыкательная деятельность сердечных клапанов. Режим хорошо выявляет аневризмы, новообразования, тромбы.
Допплерэхокардиоскопия. В настоящее время этот режим можно выбрать по умолчанию, хотя несколько лет назад специалист и прибор, позволяющий выполнять этот вид процедуры, были дефицитными. Допплеровский анализ выявляет пороки сердца при наполнении желудочков кровью. Частота отражения ультразвуковой волны определяет скорость движения крови по сосудам сердца, отходящих сосудов и внутри сердечных камер. Обычно частота отражения волны находится в частоте, хорошо улавливаемой человеческим ухом, на приборе такое отражение обозначается высокочастотным звуком.

Про основы проведения ЭхоКГ расскажет и видео ниже:

Показания для проведения

Назначение от лечащего врача на ЭхоКГ пациент получает, если обнаруживаются нижеперечисленные признаки:

боли в груди и загрудинной области;
в ходе прослушивания работы сердца выявляются нарушения сердечного ритма и патологические шумы;
ишемическая болезнь сердца;
острый инфаркт миокарда;
гиперплазия печени и отеки конечностей, указывающие на сердечную недостаточность;
цианоз губ, ушных раковин, конечностей, повышенная утомляемость, одышка, бледность кожных покровов.

злокачественные новообразования,
артериальная гипертензия,
атеросклероз,
низкий вес при рождении ребенка и недостаточный набор массы в грудном возрасте,
после антибактериальной терапии.

Противопоказания

физиологические нарушения в работе дыхательной системы (курение со стажем, бронхиальная астма, обструктивный бронхит и пр.);
мужчины, имеющие волосатую грудь и женщины с внушительными молочными железами;
морфологические нарушения нормального рельефа грудной клетки;
пациенты с воспалениями кожных покровов области груди или имеющимися травмами грудной клетки, ранами на груди;
психические отклонения, чрезмерное проявление рефлекса рвоты, эзофагеальными отклонениями (при трансэзофагеальной диагностике).

Безопасно ли это

Про подготовку к ЭхоКГ расскажем ниже.

Подготовка к процедуре

Взять направление на УЗИ сердца.
Не помешает пакет с бутылкой воды, чистой тканью и салфетками.
Для ребенка можно взять игрушку.
Желательно не переедать перед эхокардиоскопией.

Проведение процедуры и ощущения пациентов

Проведение ЭхоКГ проводится по следующему алгоритму:

Пациент снимает одежду с верхней части тела и ложится на левую сторону на кушетку.
Область грудной клетки, предназначенная для накладывания датчиков, покрывается специальным гелем. Прикрепленные датчики не вызывают даже маленькой боли или неприятности. Единственное ощущение – холодок от геля.
Датчики испускают УВ волны, которые отражаясь от структур сердца, возвращаются через датчики на монитор, формируя изображение.
Врач-диагност находится по любую сторону от пациента.

Расшифровка результатов

О том, сколько стоит ЭхоКГ, читайте далее.

Про особенности расшифровки результатов ЭхоКГ расскажет следующий видеосюжет:

Средняя стоимость процедуры

gidmed.com

Чем отличается ультразвуковое исследование от ЭхоКГ?

Эхокардиографии более правильное название, а отличия в них нет.

Методы проведения

Существуют три метода проведения:

Первый он используется для определения структур сердечной ткани, размеры полостей, размеры клапанов и их функциональное состояние, при этом на мониторе изображаются данные в виде графика – такой метод называется одномерным.
Второй (двумерный) метод позволяет определить работу клапанного аппарата сердца, функциональную активность желудочков и предсердий, их размеры, наличие патологических образований на мониторе данные изображаются в виде движущейся картинки,
Третий метод (доплерэхокардиография) – суть метода заключается в измерении скорости кровотока в артериях, степень из стеноза (сужение) и позволяет выявить врожденные и приобретенные пороки развития.

Что такое контрастная эхокардиография?

Как проводится данный метод исследования?

При стандартной эхокардиографии:

Данную манипуляцию проводит специализированный врач, который имеет представление о топографо-анатомичеких особенностях сердца и выявлении в них структурных и функциональных изменений.
Пациента просят снять одежду до пояса и лечь на левый бок на кушетку, преимущество в такой позе состоит в том, что положение на левом боку сближает сердце и грудную клетку, тем самым можно добиться четкого изображения внутренних структур сердца, затем на область исследования (грудную клетку).
Наносят специальный гель, датчик находится над сердцем в различных позициях первые две в межреберьях по парастернальной линии слева и справа, затем в яремной ямке и области мечевидного отростка, при затруднении визуализации используются точки – верхушечного толчка в пятом межреберье по средино–ключичной линии слева, эпигастральная точка, благодаря таким позициям обеспечивается доступ к различным отделам сердца.
Далее ультразвуковой сигнал от датчиков направляется к исследуемым структурам сердца, волны преобразуются и видоизменяются, затем поступают к датчику, которые в последующим анализируются и обрабатываются на мониторе в виде четкого изображения.

О том, как готовиться к УЗИ сердца, читайте здесь.

При чреспищеводной эхокардиографии:

Пациент должен проводить данную процедуру натощак не принимать пищу до нее за четыре часа, перед исследованием необходимо обработать ротовую полость и глотку анестетиком, после необходимо дать пациенту загубник, и ввести эндоскоп непосредственно в пищевод.

При стресс-эхокардиографии:

Суть метода заключается в создании небольшой нагрузки для сердца при велоэргометрии или беговой дорожке, при этом данные регистрируются как и при стандартной эхокардиографии с помощью датчиков, этот вид исследования позволяет обнаружить патологические изменения во время нагрузки, что не позволяет выявить их при стандартной эхокардиографии или электрокардиографии.

Подготовка к обследованию:

Данный метод исследования не требует особой подготовки, единственное, что необходимо пациенту так это прийти в назначенное врачом время. Обследование проводится всем пациентам, в том числе и беременным.

Показания для проведения Эхокг:

Для определения наличия ш умов в сердце,
Для диагностики Ишемической болезни (стенокардия, инфаркт миокарда) сердца при затруднении постановки диагноза по результатам электрокардиографии,
Выпячивание стенки аорты, сердца – наличие аневризмы,
Одышка – нарушение дыхания (экспираторная, инспираторная) – затруднен вдох или выдох,
Пороки, аномалии развития сердца (дефект межжелудочковой, межпредсердной перегородки, недостаточность и стеноз клапанов аорты, митрального, трикуспидального),
Неоплазии (опухолевые образования) в области сердца,
Сердечная недостаточность (ослабление сердечной мышцы) вследствие перенесенного инфаркта миокарда,
Степень стеноза (сужение) коронарных артерий (артерии питающие миокард), изменение скорости кровотока,
Состояние клапанного аппарата сердца (клапан, который находится между левым желудочком и предсердием — митральный, аортальный, клапан легочного ствола, клапан который находится между правым желудочком и предсердием — трикуспидальный),
Установка искусственного клапана, при протезировании,
Атеросклеротичекие изменения в сосудах,
Травматические повреждения,
Беременность, необходимо исследовать сердце плода:
- Если имеется генетическая отягощенность по заболеваниям сердечно сосудистой системы (у родственников, у матери),
- Экстрагенитальные заболевания у матери (сахарный диабет, пороки развития сердца, гипертоническая болезнь),
- Инфекционные заболевания во время беременности (краснуха, герпес и другие),
- Возраст матери выше тридцати пяти лет,
- Многоплодная беременность,
- Подозрение на геномные, генетические заболевания,
Лихорадочное состояние, обмороки, отечность ног,
Профилактические мероприятия,
Аритмии сердца (мерцательная, трепетание предсердий и желудочков, тахикардия, брадикардия, экстрасистолия и другие),
Эффективность проводимого консервативного лечения при заболевании сердца,

Противопоказания:

При стандартной эхокардиографии, не рекомендуется проводить исследование при различных травмах грудной стенки, дистрофических, воспалительных изменениях на коже.
При чреспищеводной эхокардиографии:
- Рубцовые изменения пищевода,
- Неоплазии пищевода (опухоли),
- Варикозно — расширенные вены пищевода вследствие (портального цирроза),
- Геморрагии из желудка, 12 перстной кишки, пищевода,
- Внутренние грыжи,
- Дорсопатии шейного отдела позвоночника,
- Гастро-эзофагиальный рефлюкс,
Противопоказано при стресс-эхокг:
- Тромбоэмболии легочной артерии,
- В период острой ишемии миокарда (инфаркт),
- Сердечная, почечная, печеночная, дыхательная недостаточность.

Что показывает ЭхоКГ?

Гипертрофические изменения в сердечной мышце,
Функциональные и структурные изменения в клапанном аппарате сердца,
Степень регургитации – это обратный ток крови из тех полостей, откуда она и поступила,
Размер камер сердца,
Рубцовые изменения, наличие тромботических масс, новообразований,
Исследование кровотока в артериях,

Нормативные значения

Для левого желудочка сердца нормой будет:

Масса сердечной мышцы левого желудочка у мужчин показатель будет равен – 136-180 грамм, у женщин – 96-140 грамм,
Размер желудочка во время сокращения или систолы — называется конечный систолический размер, будет равен 3-4 сантиметра,
Размер желудочка во время расслабления или диастолы — конечный диастолический размер 4,5-5,6 сантиметров,
Объем желудочка во время покоя это объем во время покоя сердца и равен он у мужчин 66-192 миллилитра, у женщин 60-135 миллилитра,
Толщина стенки левого желудочка во время его расслабления 1,2 сантиметра, увеличение больше этого размера свидетельствует о наличии гипертрофии левого желудочка,
Фракция выброса крови левого желудочка 56-59 процентов, при снижении этого показателя свидетельствует об ослаблении функции левого желудочка (может наблюдаться при миокардите или сердечной недостаточности),
Показатель выброса крови за одно сокращение левого желудочка называется ударный объем, нормальным показателем будет 61-101 мл.

Норма для правого желудочка:

Толщина стенки правого желудочка не более пяти миллиметров,
Размер желудочка в состоянии покоя 0,76-1,24 сантиметра.

Нормативные показатели межжелудочковой перегородки:

Толщина перегородки в состоянии покоя равна 0,76-1 сантиметра,
Экскурсия перегородки равна 0,6-0,9 см.

Норма для левого предсердия:

Толщина левого предсердия 1,85-3,32 см,
КДО для правого предсердия около двадцати-девяносто,

Для клапанов сердца структурные патологические изменения должны отсутствовать.
В перикарде жидкость должна присутствовать не более 9 миллилитров, свыше этого показателя может вызвать нарушения в работе сердца вплоть до его остановки.
Патологические изменения со стороны сердца при увеличении толщины левого предсердия выше показателя 1,2 свидетельствует о наличии умеренной гипертрофии, показатель выше 1,4 – гипертрофия средняя, показатель толщины два и более о выраженной гипертрофии.
Фракция выброса свидетельствует о том, сколько крови сердце выбросило в кровоток за одно сокращение, в норме оно должно быть чуть больше половины, при снижении фракции говорит о том, что сердечная мышца слабо сокращается (такое явление чаще возникает при наличии сердечной недостаточности).
Как было описано выше, патология в клапанах не должна быть, однако, при поражении клапанного аппарата возникают такие состояния, как недостаточность, стеноз (недостаточность – неполное смыкание клапанов во время сокращения или расслабления сердца, стеноз – сужение клапана, различают несколько степеней поражения, и чем выше степень, тем серьезнее прогноз).

Стоимость процедуры: данную процедуру можно сделать как в частных медицинских учреждениях, так и государственных. Стоимость варьируется от 1500 до 8000 тысяч рублей.

В итоге эхокардиография является одним из инструментальных методов обследования, при помощи которого можно выявить структурно-функциональные изменения в сердце. Суть ЭхоКГ заключается в применении волн высокой частоты, существуют кроме стандартной ЭхоКГ еще и специальные методы такие как стресс-ЭхоКГ, чреспищеводная ЭхоКГ.

Говоря о методиках проведения исследования следует отметить, что при одномерном или М-ЭхоКГ можно выявить только анатомо-физиологические особенности сердца (объем полостей их размеры и другое). При двумерном исследовании помимо анатомических и физиологических особенностей можно определить различные патологические изменения.

При третьем методе исследования – доплер ЭхоКГ, можно выявить не только структурные изменения (степень стеноза), но и скорость кровотока в артериях, показаниями являются различные заболевания со стороны сердца (ишемическая болезнь сердца- инфаркт миокарда, стенокардия напряжения, покоя, нестабильная аневризма, одышка экспираторная, инспираторная, смешанная, тромботические массы, атеросклеротические изменения на интиме коронарных артерий, неоплазии – опухолевое поражение, травмы сердца, пороки развития и аномалии сердца, установка клапана, эффективность медикаментозного лечения, лихорадочные состояния).

Кроме этого ЭхоКГ назначают при легочной гипертензии, склеродермии, СКВ (системная красная волчанка), гипертрофических изменениях в сердце, необходимо проводить данное исследование беременным (исследование сердца плода).

Противопоказаниями при стандартной ЭхоКГ могут быть травматические повреждения грудной клетки, при чреспищеводной ЭхоКГ – патология со стороны желудочно-кишечного тракта, в особенности патологические изменения в пищеводе, при стресс-ЭхоКГ – это тромбоэмболии легочной артерии, острая ишемия миокарда, глубокие компенсированные и декомпенсированные изменения в жизненно важных органах.

kardiohelp.com

ЭХО-КГ (эхокардиография) сердца

Эхо-КГ, или эхокардиография, – простое и безболезненное исследование, которое благодаря ультразвуковым колебаниям позволяет получить достаточно объемную информацию о состоянии сердца. Ввиду неинвазивности и отсутствия абсолютных противопоказаний процедура проводится как взрослым, так и детям чуть ли не с первых дней жизни.

В ходе непродолжительной диагностики без особой сложности выявляются мельчайшие нарушения структуры и функционирования сердечной мышцы, подтверждая подозрения врача о наличии патологии. В то же время нередко удается определить отклонения, которые никак не проявляются, но считаются не менее опасными, чем признаки, беспокоящие пациента.

Суть обследования

Термин эхокардиография образован из трех греческих слов и переводится как ἠχώ – отголосок, эхо + καρδία – сердце + γράφω – писать, изображать. Это метод УЗИ, направленный на поиск морфологических и функциональных отклонений сердца и обеспечивающий его работу клапанного аппарата. Как и все подобные диагностики, Эхо-КГ основана на улавливании ультразвуковых сигналов, отраженных от тканевых структур сердечной мышцы.

Исторический факт. С момента создания методики УЗИ ее технические возможности постепенно расширялись, что стало предпосылками для изучения такого сложно доступного органа, как сердце. Первыми применили импульсный ультразвук для его исследования в 1954 году ученые из Швеции. Они сконструировали прибор, позволяющий получать сигналы от митрального клапана и левого желудочка.

С того времени методика УЗИ сердца была во много раз усовершенствована, и теперь она занимает важное место в кардиологической диагностике. Теперь этот вид исследования называется эхокардиография сердца. Благодаря ему есть возможность получить за короткое время полную картину состояния органа и при необходимости принять соответствующие терапевтические меры.

Суть Эхо-КГ заключается в использовании высокочастотных ультразвуковых колебаний, которые недоступны к восприятию человеческим слухом. Через специальный излучатель, который непосредственно взаимодействует с телом, волны распространяются по тканевым структурам, изменяя свою амплитуду, частоту и период в зависимости от состояния каждого участка.

Измененные и отраженные волны поступают обратно в датчик в виде электрического сигнала и затем проходят обработку эхокардиографом (аппаратом для выполнения Эхо-КГ). В результате создается графическая картинка сердечной мышцы, и на мониторе врачу выводится ее двухмерное или трехмерное (в зависимости от технических характеристик прибора) изображение. При этом всегда есть возможность распечатать такое фото.

С помощью эхокардиографии врачу удается определить состояние мягких тканей и клапанного аппарата, оценить объем сердечных полостей, установить толщину стенок и сократительную способность миокарда. Кроме этого, обследование позволяет изучить деятельность сердца в режиме реального времени, а также предоставляет возможность узнать скорость кровотока в предсердиях и желудочках.

Показания к проведению

Эхо-КГ в первую очередь назначается людям с любыми нарушениями функционирования сердца, установленными заболеваниями описываемого органа либо при наличии подозрений на подобные отклонения. Обследование однозначно показано, если у пришедшего на консультацию отмечаются:

частые или периодические боли в области грудной клетки;
нехватка воздуха, регулярная одышка, отечность;
слабость, частые головные боли и головокружение;
повышение артериального давления (гипертония);
нарушение сердечного ритма и тахикардия (его ускорение);
повышение температуры длительный период;
предобморочные состояния и потеря сознания;
различные сердечные заболевания (приобретенные или врожденные пороки, все формы ишемической болезни).

Важно! Эхо-УЗИ сердца регулярно проходят все спортсмены, особенно марафонцы, тяжелоатлеты, дайверы, а также обследование настоятельно рекомендуется любителям экстремальных видов спорта. Это позволяет убедиться, что сердце в состоянии выдержать чрезмерные нагрузки.

Кроме этого, эхокардиография назначается при часто повторяющихся бронхитах и пневмонии, стрессовых состояниях и гормональных сбоях, так как сердце очень чувствительно к подобным изменениям нормального функционирования организма.

Для приверженцев экстремальных видов спорта эхокардиография является обязательной диагностикой

Такое исследование является весьма востребованным в практике диагностической кардиологии, поскольку Эхо-КГ помогает:

выявить и оценить степень изменений оболочек;
определить скрытые патологии, гипертрофию;
выяснить причину шумов сердца;
обнаружить тромбы и аневризму;
оценить работоспособность, состояние камер и клапанов, скорость кровотока, давление в полостях и толщину стенок;
диагностировать пороки развития, сердечную недостаточность и прочие отклонения (перикардит, снижение притока крови и т. д.).

Методика показывает полную картину о состоянии сердечной мышцы: ее анатомические и структурные характеристики, функциональность, сократимость, сердечный цикл, патологические изменения и прочие особенности. То есть менее чем за час у врача будет на руках информация, которая позволит ему сделать вывод о наличии патологий и об их специфике.

При этом диагностика абсолютно безопасна и полностью атравматична для обследуемого – нет необходимости глотать зонд, отсутствует радиоактивное излучение, а сама процедура не доставляет ни малейшего дискомфорта. Единственным исключением является чреспищеводная Эхо-КГ, в ходе которой пациенту приходится проглатывать специальный прибор, идентичный эндоскопу.

Все эти преимущества дают возможность выполнять исследование пациентам любого возраста, беременным женщинам, новорожденным детям, а также плоду в утробе матери. Дополнительным плюсом процедуры является абсолютная безвредность, что позволяет ее повторять неограниченное количество раз.

Внимание! Мужчинам после 40 лет, а также женщинам после 45 эхо сердца рекомендуется проходить каждые 5 лет, при условии отсутствия заболеваний органа. При наличии патологий, не сопровождающихся эпизодами обострений, желательно обследоваться не реже 1 раза в году.

Современная медицинская диагностика обладает несколькими разновидностями способов проведения Эхо-КГ или УЗИ сердца, отличающимися по способам репродукции эхосигналов. К ним относятся режимы А, В и М. А-режим (amplitude – «амплитуда») фиксирует отраженные сигналы в виде пиков. Их амплитуда идентична интенсивности производимых импульсов.

В М-режиме (motion – «движение») отображаются структуры в движении, и в В-режиме (brightness – «яркость») интенсивность эхосигналов передается при помощи яркости точечного свечения. Как правило, чаще всего в кардиологической диагностике применяется М-режим. Его сигналы идут по направлению одной оси, и в результате на экран выводится вид сердца сверху. Такой режим иногда используется при обследовании новорожденных.

Проекции, в которых изучается сердечная мышца при Эхо-КГ

Виды эхокардиографии

Благодаря непрерывному совершенствованию диагностических возможностей ультразвука, Эхо-КГ теперь может предоставлять результаты в двухмерном, трехмерном и даже 4D формате. Такой выбор позволяет врачу получать наиболее качественную информацию. С помощью двухмерной эхокардиографии картинка сердца воссоздается по длине и ширине, в результате чего становится доступным проанализировать движение составляющих органа.

При выполнении 3D диагностики врач получает изображение на основе трех параметров – ширины, длины и толщины тканевых структур, что дает на порядок больше информации. 4D формат подразумевает все 3 вышеперечисленные параметры, которые дополняются четвертым – изучение органа в режиме реального времени, то есть можно отследить работу сердца в текущем моменте.

Также очень велика диагностическая значимость допплер-Эхо-КГ, позволяющая оценить скорость и турбулентность кровотока в самом сердце и близлежащих сосудах. Данный способ основан на эффекте Доплера, суть которого по отношению к Эхо-КГ заключается в изменении частоты отраженных ультразвуковых волн, напрямую зависящих от скорости движения исследуемого объекта.

Допплер-эхокардиография, в свою очередь, может быть импульсно-волновой, постоянно-волновой, цветовой, тканевой и энергетической. Скорость кровотока в ходе исследования может измеряться и акустически, и оптически. Такая диагностика является эффективной при необходимости изучения аномалий кровотока, а также для оценивания степени стеноза (сужения) полулунных клапанов.

Цветовой допплер – аналог импульсного, в котором скорость и направление кровотока картируется (изображается) разным цветом. При этом красным демонстрируется кровоток к датчику, а синим, наоборот – от него. В результате врачу удается обнаружить патологические потоки вблизи перегородок и недостаточную плотность предсердно-желудочковых клапанов.

Тканевой допплеровский анализ – процедура, позволяющая визуально отследить движение сердечной мышцы, створок и других структур, и в частности оценить работоспособность правого предсердия. Посредством данной диагностики изучается функция расслабления (диастола) сердца.

Все эти разновидности выполняются согласно методике проведения трансторакальной Эхо-КГ (ТТЭ), то есть неивазивно через грудную клетку. Если осуществление процедуры таким путем невозможно, к примеру, присутствуют акустические барьеры из-за большого количества подкожно-жировой клетчатки при ожирении или вследствие протезирования клапанов, делают Эхо сердца через пищевод.

Как уже указывалось выше, методик проведения УЗИ сердца существует несколько, и врач при назначении выбирает наиболее оптимальный вариант для каждого конкретного пациента. Иногда для получения полной картины состояния органа могут проводиться сразу два различных исследования поочередно.

Трансторакальная Эхо-Кг

Процедура относится к простым и легко выполнимым как для обследуемого, так и для врача. Никакой предварительной подготовки она не требует. Пациент размещается на кушетке, лежа на левом боку. На грудную клетку закрепляются датчики небольшого размера, которые подключены к эхокардиографу. Генерируемые ими сигналы проходят к сердцу через межреберные пространства. Звуковые волны перемещаются в тканях и трансформируются, после чего возвращаются к датчикам.

Эхокардиограф преобразовывает их в электросигналы, а затем производит обработку. В результате на мониторе формируется изображение. Иногда может потребоваться проведение Эхо-КГ с контрастным веществом. Его вводят внутривенно, что позволяет получить цветные изображения различных структур, произвести замеры отверстий в перегородках («овального окна») или определить наличие тромбов в миокарде.

Проведение обычной эхокардиографии

Стресс-эхокардиография

Данная процедура является своего рода аналогом нагрузочного теста электрокардиограммы, то есть диагностика проводится не в состоянии покоя, а при создании нагрузки на сердце.

Стресс ЭХО-КГ с медикаментозной нагрузкой

Это могут быть, к примеру, упражнения на велоэгометре или подъем по лестнице. Такой способ позволяет обнаружить скрытые отклонения от нормы и оценить их характер.

Одной из разновидностей стресс-Эхо-КГ является обычное ТТЭ, перед которым пациенту вводятся определенные медикаменты, способные приводить к росту частоты сердечных сокращений, идентичному физической нагрузке.

Исходя из материалов расшифровки эхокардиографии, врач получит возможность оценить работоспособность сердца в состоянии нагрузки и выявить изменения кровообращения в коронарной артерии.

Чреспищеводная (ЧПЭ) Эхо-КГ

ЧПЭ или трансэзофагеальная эхокардиография выполняется путем ввода в пищевод специально предназначенного зонда со встроенным ультразвуковым датчиком. Такая методика предоставляет максимально качественную визуализацию большей части структур сердца, поскольку пищевод расположен в непосредственной близости от исследуемого органа, и в частности левого предсердия.

Эхокардиограмма (запись деятельности сердца), сделанная в результате проведения ЧПЭ, способна показать сопутствующие патологии сердца, пороки его развития. Кроме того, исследование дает возможность выяснить выраженность сужения аортального клапана, его состояние, функциональность, диаметр отверстия, наличие расширений аорты, состояние желудочковых стенок и прочие характеристики.

Благодаря трансэзофагеальной Эхо-КГ с большой долей вероятности можно определить присутствие в сердце мельчайших тромбов и эндокардита (воспаления клапанного аппарата). Также процедура покажет наличие врожденных и приобретенных дефектов клапанов (стеноза, недостаточности функции и т. д.).

Справка! Зачастую чреспищеводная Эхо-КГ применяется при реконструкции клапанного аппарата технологиями TAVI, MitraClip, подразумевающих использование катетеров.

Узнать о состоянии сердечка ребенка, который находится в утробе матери, - уникальная возможность для родителей и врачей. С 16 недели беременности с помощью УЗИ удается оценить структуру и функциональные особенности самого главного органа малыша. Многие из частных клиник предлагают услугу фетальная эхокардиография, которая считается диагностикой повышенной сложности.

Процедура назначается, если присутствуют:

позитивный семейный анамнез (есть или были пороки в детстве у близких);
хромосомные патологии (синдром Дауна и прочие);
сахарный диабет либо красная волчанка у матери;
фетальные пороки (кроме сердца);
нарушения у плода сердечного ритма;
отклонения от нормы в развитии ребенка;
аномалии околоплодной жидкости.

Принцип выполнения трансэзофагеальной Эхо-КГ

Следует отметить, что для проведения наиболее качественного оценивания состояния плода требуется тесное сотрудничество профильных детских кардиологов и гинекологов. Подробнее о расшифровке результатов Эхо-КГ можно прочитать в этой статье.

На заметку пациентам. Не стоит откладывать диагностику, если беспокоят боли за грудиной, одышка и другие симптомы из вышеперечисленных. Нужно обязательно получить консультацию врача и как можно быстрее выполнить все его рекомендации, особенно если в них входит эхокардиография или компьютерная томография (КТ). Быстрое и несложное исследование в некоторых случаях может стать спасением жизни, и наоборот, игнорирование всегда угроза здоровью, как при хронической, так и острой патологии.

Эхокардиография (ЭхоКГ, УЗИ сердца) — что показывает и когда назначают обследование?

Эхокардиография (ЭхоКГ) является методом исследования сердца человека, при котором на орган воздействуют ультразвуковые волны, что позволяет передать точное изображение с датчика на экран, и получить визуальную картину состояния сердца.

Тождественным названием этого метода обследования является ультразвуковое исследование сердца (УЗИ).

При проведении обследования, на организм человека не оказывается вредных воздействий, ни токсических, ни облучений.

Поэтому эхокардиография применяется для исследования сердца у любых категорий людей, включая женщин, вынашивающих ребенка, а также детей любого возраста, включая новорождённых.

Что собой являет ЭхоКГ?

УЗИ сердца подразумевает метод обследования, за основу которого взято применение ультразвуковых волн. Обследование проходит при помощи специального датчика, подключенного к аппаратуре, который издает ультразвуковые волны высоких частот.

Волны, достигая сердца, отражаются от него, и этот же датчик их фиксирует. После чего данные с датчика передаются на специальную аппаратуру, что преображает их в изображение и выводит на экран.

При проведении эхокардиографии можно оценить следующие показатели сердца:

Что может выявить ЭхоКГ?Что не обнаруживается ЭхоКГ?

Структурное отображение и функциональная способность сердечной мышцы, работа клапанов сердца, предсердий и желудочков	Насыщенность кровью миокарда
Определение нормального кровообращения внутри сердца	Структурное и функциональное состояние коронарных артерий
	Синтез и проводимость электрических импульсов.

При ультразвуковом обследовании могут быть оценены следующие параметры и диагностирован ряд заболеваний:

Что может выявить ЭхоКГ?Что не обнаруживается ЭхоКГ?

Структурное отображение и функциональная способность сердечной мышцы, работа клапанов сердца, предсердий и желудочков	Насыщенность кровью миокарда
Определение нормального кровообращения внутри сердца	Структурное и функциональное состояние коронарных артерий
	Синтез и проводимость электрических импульсов.

Нормы

Общепринято в медицине принимать нормальными показателями сердца, приведенные в таблице ниже:

Исследуемая часть сердцаНормальные показатели

Левый желудочек:
· Конечный диастолический диаметр	37-55 мм
· Конечный систолический диаметр	26-37 мм
· Диастолический объем	55-149 мл
· Систолический объем	18-40 мл
· Фракция выброса	55-65%
· Толщина задней стенки	9-11 мм
Толщина межжелудочковой перегородки	9-10 мм
Правый желудочек:
· Диаметр	7-26 мм
· Толщина стенки	2-4 мм
Левое предсердие	20-36 мм
Корень аорты	20-38 мм
Амплитуда раскрытия сворок аортального клапана	17-25 мм
Устье легочной артерии	11-22 мм
Максимальные скорости кровотока по данным допплеровской эхокардиографии (м/с)
Трансмитральный кровоток	0,6-1,3
Транстрикуспидальный кровоток	0,3-0,7

Метод очень информативен и применяется во множестве случаев диагностирования заболеваний. Целесообразность обследования ультразвуком рассматривает лечащий врач.

Чем отличается ЭхоКГ от ЭКГ?

Основным преимуществом данного метода исследования является то, что его можно применить к пациентам любого возраста, и практически любого состояния. Метод является абсолютно безопасным как для беременных, так и для младенцев.

Ценовая политика является доступной для всех слоев населения. Во время процедуры не происходит облучений или побочных эффектов.

В основном процедура проходит в течение 10-15 минут, но может продлиться и до сорока пяти минут. Дает полный и обширный обзор по функциональным и структурным характеристикам сердца.

В случае электрокардиограммы, данные отображаются на аппарате в виде графика, и не предоставляется возможности визуально изучить сердце. Проведение ЭКГ может обнаружить нарушения сердцебиения, которые провоцируют дополнительные нервные возбуждения.

Также это исследование дает больше возможностей оценить правильные сердечные ритмы, нормальную функциональную работу сердца и отдельных его частей. Основным отличием ЭхоКГ от ЭКГ является то, что при этих исследованиях изучаются нарушения сердца разного характера.

Эхокардиография

Разновидности обследования

Проведение всех исследований сердца при помощи разных видов эхокардиографии происходит, преимущественно, без внутреннего вмешательства в организм.

Среди разновидностей выделяют:

Одномерную эхокардиографию. Производится стандартное воздействие ультразвуковыми лучами на сердце, после чего данные по структурным характеристикам сердца выводятся на монитор. Единственным отличием является то, что данные предоставляются на мониторе в виде графика, по которому определяют точные размеры сердца, и оценивают функциональность, размер желудочков и предсердий. Используют его очень редко;
Двумерная эхокардиография. Данные, получаемые датчиком, передаются на монитор и отображаются в виде визуального отображения органа в серо-белых оттенках. Отображаемое изображение точно передает структуру сердца, его видимые сокращения, работу клапанов сердца. При помощи такого исследования можно оценить размеры, как всего сердца, так и отдельных его камер, а также оценить нормальные ли сокращения желудочков, и определить толщину стенок миокарда и клапанов;
Допплеровская эхокардиография. Применение ультразвукового исследования такого вида производится в сопутствии двумерной эхокардиографии. Такое исследование производится для фиксирования кровообращения внутри сердца. При нормальной работе здорового сердца, кровь течет в одном направлении, но при патологических состояниях регистрируется обратное течение крови. Во время допплеровской эхокардиографии на экране токи крови отображаются красным и синим цветами, которые зависят от направления течения крови. Также при исследовании определяется скорость кровотока и измеряется размерность сосуда, через который протекает кровь. Обследование может проводиться и самостоятельно, но, в большинстве случаев, применяется в сопутствии одного из вышеперечисленных методов УЗИ сердца;

При допплерэхографии ток крови выделяется на мониторе синим и красным цветом — в зависимости от его направленности.

Контрастная ЭхоКГ. Такой вариант исследования проводится для более точного визуального отображения структуры сердца. При контрастной эхокардиографии в крови вводится специальное вещество, после чего проводят стандартное двумерное ультразвуковое исследование;
Стрессовая ЭхоКГ. При таком обследовании процедура эхокардиографии производится после физических нагрузок пациента. Такой вид УЗИ помогает обнаружить скрытые патологические состояния сердца, заболевания ранних этапов развития, которые не проявляют симптомов. Проведение такого исследования назначается в определённых случаях. Среди них:

Определение рисков прогрессирования отягощений при подготовке к оперативному вмешательству на сердце;
Для определения нормальной проходимости сосудов;
При подозрениях врача на ишемию сердца (недостаточные поставки крови к сердечной мышце), которая не определяется другими методами диагностики;
Для контроля эффективности терапии ишемических атак;
При прогнозировании после поражения ишемией.

Противопоказаниями к проведению стрессовой эхокардиографии являются:

Выпячивание стенки аорты, её расширение;
Тромбирование любых сосудов;
Острая недостаточность сердца, почек, печени или дыхательная недостаточность;
Тяжелые стадии отмирания тканей сердечной мышцы.

Чреспищеводная эхокардиография (ЧПЭФИ). Датчик, издаваемый ультразвуковые волны, помещается в пищевод через горло. Такой датчик имеет малую размерность и практически не доставляет дискомфорта. Такое УЗИ проводится только в специализированных клиниках. Показаниями к применению данного исследования являются:

Возможное патологическое расширение аорты;
Подозрение на структурный дефект перегородки между предсердиями;
Возможное тромбирование в левом предсердии;
Изучение митрального клапана на этапе подготовки к оперативному вмешательству;
Воспалительные процессы аорты и клапанов сердца;
Подозрения в отклонении нормального функционирования имплантированного клапана сердца;
Проведение исследования перед применением кардиовертера, что помогает восстановить сердечные ритмы при аритмии, путем воздействия на сердце электрическими импульсами;
При необходимости использования ультразвукового исследования, но отсутствия возможности провести его вышеперечисленными способами.

Противопоказания при ЧПЭФИ следующие:

Усиленный рвотный рефлекс;
Кровотечение в желудочно-кишечном тракте;
Нарушение целостности всех слоев пищевода в результате заболевания, или травмы;
Выраженное поражение межпозвоночных дисков и тканей позвоночника в области шеи;
Крупноразмерная грыжа;
Воспалительное заболевание стенки пищевода лучевого происхождения;
Опухолевые образования в пищеводе;
Варикозное расширение вен пищевода.

Чреспищеводная эхокардиография

Выбор метода исследования производится лечащим врачом на основании жалоб и индивидуальных особенностей пациента.

Кому назначается ЭхоКГ?

Назначение на исследование эхокардиографией производится в случае жалоб пациента на следующие симптомы:

Болевые ощущения в области грудной клетки;
Наличия симптоматики недостаточности сердца;
Отечность ног;
Рост размеров печени;
Отмирание тканей сердечной мышцы;
Ишемические атаки;
Быстрая усталость;
Тяжелое дыхание;
Недостаточность воздуха;
Побледнение кожных покровов;
Синие оттенки кожи в области губ, ушей, рук и ног.

Также применение ультразвукового исследования сердца применяется в случае:

После перенесенных травм грудной клетки;
На этапе подготовки к оперативному вмешательству на сердце;
Для диагностирования пороков сердца;
Для контроля нормальной работы имплантируемых клапанов;
Пациенты с постоянным повышенным давлением;
Сужением сосудов, вследствие холестериновых отложений на стенках сосудов;
Для контроля эффективности терапии при онкологии.

Обследование сердца

При обнаружении одного из вышеперечисленных симптомов обратитесь в больницу для обследования. Это поможет избежать Вам серьезных отягощений и не допустить возможного смертельного исхода.

Как проводится обследование?

Проведение эхокардиографии не подразумевает никаких сложных действий. Для проведения обследования пациенту необходимо снять всю одежду выше пояса и лечь на кушетку горизонтально, на левый бок. Такая позиция даст более точную картинку сердца.

Место приложения датчика смазывается специальным гелем, который помогает лучше проходить ультразвуковым волнам через кожу.

После этого прикладывается датчик, и производится обследование. Ультразвуковые волны воздействуют на сердце, отражаясь от него. Данные, передающиеся с датчика, фиксируются на экране и записываются врачом в результаты анализа.

После анализа рекомендуется иметь с собой полотенце или салфетки, для того, чтобы убрать гель с кожи.

Помимо диагностирования заболеваний, рекомендуется проходить эхокардиографию один раз в год для профилактического осмотра. В случае беременных женщин ультразвуковое исследование сердца нужно проводить примерно на двенадцатой неделе с момента беременности.

Обследование ЭКГ

Подготовка

Определенного алгоритма для подготовки к проведению эхокардиографии не требуется.

Единственными условиями подготовки являются:

Прекратить употребление пищи не менее чем за десять часов до УЗИ;
Избегание стрессов накануне анализа;
Отказ от спиртных напитков и напитков, содержащих кофеин накануне обследования;
Неподвижность во время анализа.

Нужно исключить, на несколько дней, из жизни факторы, которые могут стимулировать миокард, что приведет к неточным показаниям анализов.

Также на получение ложных показаний влияют следующие факторы:

Качество оборудования. Современное оборудование является более точным, и дает больше данных о структуре и функциональности сердца;
Уровень подготовки специалиста проводящего исследование. Правильное расположение пациента, а также правильное прикладывание датчика значительно улучшит качество получаемых данных;
Анатомические особенности пациента (серьезные нарушения грудной клетки, большое количество лишнего веса) – это приводит к трудности чтения показаний. В таких случаях рекомендуется проводить чреспищеводную ЭхоКГ или МРТ.

Расшифровка результатов и кто этим должен заниматься?

Непосредственно расшифровкой результатов эхокардиографии должен заниматься квалифицированный специалист. По данным ультразвукового исследования, в большинстве случаев, диагноз не ставят. Его должны подтвердить другие методы обследований.

Оценка результатов и дальнейшее решение по каждому отдельному пациенту принимает лечащий врач. Эхокардиография не является самостоятельным методом исследования.

Сколько стоит ЭхоКГ?

Ценовая политика на эхокардиографию зависит от вида исследования.

Средние цены на ультразвуковое исследование сердца приведены в таблице ниже:

Вид исследованияСредняя цена в Москве (рубли)Средняя цена в Киеве (гривны)

Эхокардиография	От 1500 до 3000	От 300 до 800
Допплеровская эхокардиография	От 2000 до 4000	От 400 до 800

Заключение

Исследование сердца при помощи эхокардиографии является достаточно информативным и доступным, чтобы диагностировать многие структурные отклонения в сердце, а также нарушения кровообращения внутри сердца. Так как метод не несет вредных воздействий и побочных эффектов, то применять его можно абсолютно ко всем категориям людей.

При обнаружении малейших симптомов, которые приведены выше обращайтесь в больницу для качественного обследования. Своевременное диагностирование патологических состояний и эффективное лечение не только убережет от серьезных отягощений, но и может спасти от смертельного исхода.

Не занимайтесь самолечением и будьте бдительны!
