Левограмма на экг


Отклонение электрической оси сердца влево: как диагностировать и лечить

Электрокардиография сохраняет свою высокую диагностическую значимость даже несмотря на появление новых методов исследования функции и структуры сердца. Интерпретировать результаты способен врач любого профиля. Электрическая ось сердца, или ЭОС, ориентировочно подсказывает доктору, в каком состоянии находится орган, есть ли патологические изменения. Она может смещаться. Чаще обнаруживают отклонение электрической оси сердца влево.

Нормальные значения и причины нарушения

Нормальные варианты ЭОС

Описываемый параметр функциональный. Он отражает сердечную деятельность в зависимости от размеров сердца и вариантов нарушений его работы. Электрическая ось является результирующей всех биопотенциалов органа по отношению к срединной линии тела человека. Она практически совпадает с анатомической осью расположения органа.

Существует пять нормальных вариантов ЭОС. Чаще всего можно встретить нормограмму. Нормальное положение электрической оси сердца диагностируется тогда, когда суммирующий угол альфа будет составлять от +30 до +70 градусов. Рассчитать его смогут только функциональные диагносты.

Полувертикальное и вертикальное, полугоризонтальное и горизонтальное положение электрической оси сердца являются вариантами нормы. Для вертикального положения характерен угол альфа, величина которого находится в интервале от 69 до 89 градусов. Выявляют его у пациентов с астенической комплекцией.

Горизонтальное и полугоризонтальное положение ЭОС выставляют врачи-функционалисты, когда угол альфа равен от 0 до + 29 градусов. Это считается вариантом нормы для коренастых или тучных лиц.

Причинами появления левограммы или правограммы являются различные сердечные болезни. Смещение ЭОС влево или вправо не считается нормой.

Причины отклонения в левую сторону

Основной причиной изменения расположения оси сердца является гипертрофия левого желудочка. При этом имеет место преобладание левых отделов сердца. Такая ситуация возможна при следующих патологиях:

  1. Артериальная гипертензия, сопровождающаяся ремоделированием сердечных камер;
  2. Пороки аортального и митрального клапанов;
  3. Ишемическая болезнь сердца, в том числе инфаркт и постинфарктный кардиосклероз;
  4. Воспаление сердечной мышцы (миокардит);
  5. Миокардиодистрофия;
  6. Кардиомиопатия (ишемическая, дилатационная, гипертрофическая).

Читайте также:  Болезни и их диагностика: расшифровка мазка.

Во всех перечисленных клинических ситуациях увеличивается толщина стенки или объем левого желудочка, а при декомпенсации и левого предсердия. В итоге на электрокардиограмме видно смещение электрической оси в левую сторону.

Симптомы

Смещение электрической оси сердца не является самостоятельным диагнозом. Это лишь функциональный параметр, который отражает деятельность органа в данный момент времени и ориентирует врача на поиск патологии.

Левограмма говорит доктору терапевту или кардиологу о том, что пациента нужно исследовать на предмет таких заболеваний, как:

  • Гипертоническая болезнь;
  • Пороки сердечных клапанов;
  • Ишемическая или гипертрофическая кардиомиопатия;
  • Миокардиодистрофия;
  • Гипертоническое или ремоделированное сердце;
  • Сердечная недостаточность.

При осмотре и сборе анамнестических данных, жалоб обращают внимание на такие симптомы, как головная боль, мелькание мушек перед глазами, боли за грудиной, одышку, отеки нижних конечностей в области стоп и голеней. Все полученные данные специалист соотносит между собой и составляет диагностическую гипотезу. Далее, исходя из ситуации, назначается ряд дополнительных исследований и медикаментозные препараты, если они необходимы.

Диагностика на ЭКГ

Существует несколько методик определения расположения электрической оси сердца. Самый распространенный из них основан на сравнении величины зубцов в стандартных отведениях. Оценивают зубец R и S. Если первый из них обладает большей амплитудой в 1 отведении, то говорят об R-типе этого отведения. Выявление R-типа в 1 стандартном отведении и максимально глубокий зубец S в 3 отведении говорит о смещении электрической оси сердца влево.

Диагностика левограммы на ЭКГ

Второй способ менее достоверный. Он основан на сравнении величины зубцов R в первых трех отведениях. Если в первом из них амплитуда зубца максимальная, а в третьем – минимальная, говорят от левограмме.

Более сложные способы основаны на расчете угла альфа. Для этого врачи функциональной диагностики применяют табличные данные. Они подставляют необходимые значения, высчитывают величину искомого угла в градусах. В конечном счете судят о расположении оси сердца в зависимости от полученного результата. Самая известная таблица – таблица Дьеда.

Самостоятельное определение величины угла альфа затруднено. Необходимо очень хорошо разбираться в проекциях отведений ЭКГ и анатомических структурах сердца. Этим занимаются врачи функциональной диагностики.

Постановка диагноза

После проведения электрокардиографии, функционалист пишет свое заключение. Он включает данные о ритме сердечной деятельности, указывает наличие или отсутствие очаговых изменений и пишет об ЭОС.

Читайте также:  Отравление ацетоном

Смещение оси сердца влево – не диагноз. Это заключение специалиста, которое помогает врачу-интернисту ориентироваться в плане дальнейших диагностических мероприятий. Оно не фигурирует ни в диагнозе, ни в международной классификации болезней (МКБ).

Болезни, сопровождающиеся левограммой

Самое часто встречающееся заболевание сердца, приводящее к смещению ЭОС влево, это гипертоническая болезнь. При постоянно повышенном давлении гемодинамическая нагрузка падает на левые отделы сердца: сначала на желудочек, а затем и на предсердие. Миокард становится массивнее, он гипертрофируется.

При длительном течении без адекватного контроля артериального давления сердце ремоделирует. Увеличивается толщина стенки межжелудочковой перегородки, левого желудочка (особенно его задней стенки). Затем сама камера становится более объемной. Возникает гипертрофия левого желудочка. Преобладание левых камер сердца приведет к смещению электрической оси сердца.

Гипертрофическая кардиомиопатия встречается реже, чем гипертоническая болезнь. При этой патологии выявляется гипертрофия миокарда, но она носит выраженно асимметричный характер. Причины смещения оси сердца идентичны вышеописанным.

Клапанные пороки у взрослых чаще неревматические. В их основе лежит атеросклеротическое изменение. Левограмму наблюдают у больных с поражением аортального и митрального клапана. При этом гемодинамическая нагрузка на начальных этапах падает на левые камеры сердца. Только во время декомпенсации возможна гипертрофия правых отделов.

Левограмма обнаруживается при миокардитах. Это воспалительное изменение миокарда стенок сердца. Подтвердить заболевание можно далеко не в каждом медицинском учреждении. Для этого необходимо проведение сцинтиграфического исследования.

Дополнительные исследования

Дополнительные исследования

Дообследование при выявлении левограммы требуется всегда, так как электрическая ось сердца и ее расположение – неспецифический ЭКГ-признак, встречающийся при разных сердечных заболеваниях.

Первое, что можно назначить в этой ситуации в плане диагностики, это эхокардиоскопия. Иное название – УЗИ сердца. Исследование позволяет оценить состояние камер сердца, его клапанных структур. Можно определить гемодинамические параметры, в том числе фракцию выброса. Этот показатель очень важен для определения наличия сердечной недостаточности и ее тяжести.

По ЭХО-КС или УЗИ сердца несложно определить наличие клапанных пороков, их степень компенсации. Исходя из размеров межжелудочковой перегородки, задней стенки левого желудочка правомочно подтвердить или отвергнуть гипертоническое сердце, гипертрофическую или дилатационную кардиомиопатию. При инфаркте в анамнезе выставляется ишемическая кардиомиопатия.

Если пациента беспокоят головные боли, нарушение зрения, в том числе проходящие, необходимо исследовать его на предмет наличия гипертонической болезни. Для этого существует суточный контроль давления в условиях стационара: терапевтического или кардиологического. Альтернативный вариант – суточное холтеровское мониторирование. На руку одевается манжета, которая в определенные временные интервалы измеряет артериальное давление.

При подозрении на миокардит назначается сцинтиграфия миокарда или его пункционная биопсия. При этом заболевании тоже может выявляться смещение электрической оси сердца влево.

Лечение

Терапия назначается только при выявлении причины, вызвавшей смещение электрической оси. Просто отклонение ЭОС влево – не показание для начала лечения.

При выявлении гипертонической болезни или гипертонического сердца назначают адекватные комбинации антигипертензивных средств. Они могут приобретаться отдельно либо в составе комбинированных препаратов. Эти же группы средств, но в других дозах, используются в терапии кардиомиопатий. Сердечная недостаточность – повод сместить акценты в сторону диуретической терапии, особенно при выраженном застое жидкости.

Как определить ЧСС и электрическую ось сердца:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Понравилось? Лайкни и сохрани у себя на страничке!

(No Ratings Yet) Loading...

Электрическая ось сердца

Наибольшую электрическую активность миокарда желудочков обнаруживают в период их возбуждения. При этом равнодействующая возникающих электрических сил (вектор) занимает определённое положение во фронтальной плоскости тела, образуя угол a (его выражают в градусах) относительно горизонтальной нулевой линии (I стандартное отведение). Положение этой так называемой электрической оси сердца (ЭОС) оценивают по величине зубцов комплекса QRS в стандартных отведениях, что позволяет определить угол a и, соответственно, положение электрической оси сердца. Угол a считают положительным, если он расположен ниже горизонтальной линии, и отрицательным, если он расположен выше. Этот угол можно определить путём геометрического построения в треугольнике Эйнтховена, зная величину зубцов комплекса QRS в двух стандартных отведениях. На практике для определения угла a применяют специальные таблицы (определяют алгебраическую сумму зубцов комплекса QRS в I и II стандартных отведениях, а затем по таблице находят угол a). Выделяют пять вариантов расположения оси сердца: нормальное, вертикальное положение (промежуточное между нормальным положением и правограммой), отклонение вправо (правограмма), горизонтальное (промежуточное между нормальным положением и левограммой), отклонение влево (левограмма).

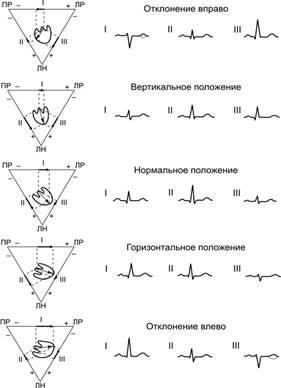

Все пять вариантов схематически представлены на рис. 23–9.

Рис. 23–9. Варианты отклонения электрической оси сердца. Их оценивают по величине основных (наибольшей амплитуды) зубцов комплекса QRS в I и III отведениях. ПР — правая рука, ЛР — левая рука, ЛН — левая нога.

· Нормограмма (нормальное положение ЭОС) характеризуется углом a от +30° до +70°. ЭКГ-признаки:

Ú зубец R преобладает над зубцом S во всех стандартных отведениях;

Ú максимальный зубец R во II стандартном отведении;

Ú в aVL и aVF также преобладают зубцы R, причём в aVF он обычно выше, чем в aVL.

Формула нормограммы: RII >RI >RIII.

· Вертикальное положение характеризуется углом a от +70° до +90°. ЭКГ-признаки:

Ú равная амплитуда зубцов R во II и III стандартных отведениях (или в III отведении чуть ниже, чем во II);

Ú зубец R в I стандартном отведении небольшой величины, но его амплитуда превышает амплитуду зубца S;

Ú комплекс QRS в aVF положителен (преобладает высокий зубец R), а в aVL — отрицательный (преобладает глубокий зубец S).

Формула: RII ³RIII >RI, RI >SI.

· Правограмма. Отклонение ЭОС вправо (правограмма) — угол a более +90°. ЭКГ-признаки:

Ú зубец R максимален в III стандартном отведении, в II и I отведениях он прогрессивно уменьшается;

Ú комплекс QRS в I отведении отрицательный (преобладает зубец S);

Ú в aVF характерен высокий зубец R, в aVL — глубокий S при малом зубце R;

Формула: RIII >RII >RI, SI >RI.

· Горизонтальное положение характеризуется углом a от +30° до 0°. ЭКГ-признаки:

Ú зубцы R в I и II отведениях практически одинаковы, или зубец R в I отведении несколько выше;

Ú в III стандартном отведении зубец R имеет небольшую амплитуду, зубец S превышает его (на вдохе зубец r увеличивается);

Ú в aVL зубец R высокий, но несколько меньше зубца S;

Ú в aVF зубец R невысокий, но превышает зубец S.

Формула: RI ³RII >RIII, SIII >RIII, RaVF >SaVF.

· Левограмма. Отклонение ЭОС влево (левограмма) — угол a менее 0° (до –90°). ЭКГ-признаки:

Ú зубец R в I отведении превышает зубцы R в II и III стандартных отведениях;

Ú комплекс QRS в III отведении отрицательный (преобладает зубец S; иногда зубец r отсутствует полностью);

Ú в aVL зубец R высокий, почти равен или больше зубцу R в I стандартном отведении;

Ú в aVF комплекс QRS напоминает таковой в III стандартном отведении.

Формула: RI >RII >RIII, SIII >RIII, RaVF

ЭКГ для определения ЭОС, расшифровка показателей, нормы и отклонения

Электрическая ось сердца (ЭОС) – это первые слова, которые видит каждый человек, имеющий на руках расшифровку кардиограммы. Когда рядом с ними специалист дописывает, что ЭОС в нормальном положении, исследуемому нечего переживать о  своем здоровье. Но что делать, если ось принимает другое положение или имеет отклонения?

Что такое ЭОС?

Не секрет, что сердце постоянно работает и вырабатывает электрические импульсы. Место их образования – синусовый узел, из которого они при нормальном раскладе проходят такой путь:

  1. Предсердия.
  2. Желудочки.
  3. Пучок Гиса.

В итоге движение является электрическим вектором со строго обозначенным движением. Электрическая ось сердца и представляет проекцию импульса на переднюю плоскость, находящуюся в вертикальном положении.

Размещение оси рассчитывается разделением на градусы круга, очерченного вокруг треугольника. Направление вектора дает специалисту примерное понятие расположения сердца в груди.

ЭОС

Понятие нормы ЭОС

Положение ЭОС зависит от:

  • Скорости и правильности движения импульса по сердечным системам.
  • Качества сокращений миокарда.
  • Состояния и патологий органов, влияющих на функциональность сердца.
  • Состояние сердца.

Для человека, не страдающего от серьезных заболеваний, характерна ось:

  • Вертикальная.
  • Горизонтальная.
  • Промежуточная
  • Нормальная.

Нормальное положение ЭОС – располагается по Дьеду по координатам 0 — +90º. У большинства людей вектор проходит предел +30 — +70º и направляется влево и вниз.

При промежуточном положении вектор проходит в пределах +15 — +60 градусов.

По ЭКГ специалист видит, что положительные зубцы длиннее на втором, aVF и aVL отведениях.

Правильное размещение ЭОС у детей

Малютки имеют сильное отклонение оси в правую сторону, которая на протяжении первого года жизни переходит в вертикальную плоскость. Данная ситуация имеет физиологическое объяснение: правая часть сердца «перегоняет» левую в весе и выработке электрических импульсов. Переход оси в норму связано с развитием ЛЖ.

Детские нормы ЭОС:

  • До года – прохождение оси между +90 — +170 градусами.
  • От года до трех лет – вертикальная ЭОС.
  • 6-16 – стабилизация показателей к нормам взрослых.

Измерение показателей электрокардиографией

Признаки ЭКГ при анализе ЭОС определяются правограммой и левограммой.

Правограмма – это нахождение вектора между показателями 70-900. На электрокардиографии оно продемонстрировано длинными зубцами R в группе QRS. Вектор третьего отведения больше, чем зубец второго. Для первого отведения считается нормой группа RS, где глубина S превышает высоту R.

Правограмма

Левограммой на ЭКГ называется угол альфа, проходящий между показателями 0-500. Электрокардиография помогает определить, что для обычного отведения первой группы QRS характерно выражение R-типа, но уже в третьем отведении она имеет форму S-типа.

Левограмма

Почему возникает отклонение

Когда ось отклонена влево, это значит, что у исследуемого присутствует гипертрофия левого желудочка.

К причинам, вызывающим недуг, относят:

  1. Гипертонию. Особенно в случаях частого повышения АД.
  2. Болезни ишемического характера.
  3. Сердечную недостаточность хронического характера.
  4. Кардиомиопатию. Этот недуг представляет собой рост сердечной мышцы в массе и расширения ее полостей.
  5. Патологию аортального клапана. Они бывают врожденными или приобретенными. Провоцируют нарушения кровотока и перезагрузку ЛЖ.

Важно! Очень часто гипертрофия обостряется у людей, которые много времени тратят на разноплановые спортивные нагрузки.

При сильном отклонении оси вправо у человека может быть гипертрофия ПР, которая вызвана:

  1. Высоким давлением в артерии легких, из-за которого возникает бронхит, астма и эмфизема.
  2. Патологические недуги трикуспидального клапана.
  3. Ишемия.
  4. Недостаточность сердца.
  5. Блокировка задней ветки узла Гиса.
ЭКГ при «легочном сердце»

Вертикальное положение ЭОС

Для вертикального расположения характерен диапазон +70 — +90º. Характерна для высоких, худощавых людей с узкой грудиной. По анатомическим показателям при таком телосложении сердце будто «висит».

На электрокардиограмме высочайшие позитивные вектора наблюдаются в aVF, негативные – в aVL.

Горизонтальное положение ЭОС

При горизонтальном положении вектор проходит между +15 — -30º. Чаще всего наблюдается у людей с гиперстеническим телосложением: небольшой рост, широкая грудь, лишний вес. С анатомической точки зрения в таком случае сердце расположено на диафрагме.

На кардиограмме в aVL проявляются высочайшие позитивные зубцы, а в aVF – негативные.

Горизонтальное положение ЭОС

Отклонение ЭОС влево

Отклонением электрической оси в левую сторону называется расположение вектора в пределе 0 — -90º. Расстояние до -30º в некоторых случаях идет как норма, но малейшее превышение показателя может расцениваться как симптом серьезного заболевания. У некоторых людей такие показатели провоцирует глубокий выдох.

Важно! У женщин смена координат нахождения сердца в груди может быть спровоцирована беременностью.

Причины, из-за которых происходит отклонение оси влево:

  • Гипертрофия ЛЖ.
  • Нарушение или блокирование пучка Гиса.
  • Инфаркт миокарда.
  • Миокардиодистрофия.
  • Сердечные пороки.
  • Нарушение сокращений СМ.
  • Миокардит.
  • Кардиосклероз.
  • Кальциевые накопления в органе, блокирующие нормальное сокращение.

Эти недуги и патологии могут спровоцировать увеличение массы и размеров ЛЖ. Из-за этого зубец с этой стороны длиннее, в результате чего происходит отклонение электрической оси влево.

Причины отклонения ЭОС вправо

Отклонение оси вправо фиксируется при ее прохождении между +90 — +180º. Провоцировать данное смещение могут:

  1. Поражение ПЖ инфарктом.
  2. Одновременное протекание ИБС и гипертонии – они с удвоенной силой истощают сердце и провоцируют недостаточность.
  3. Легочные заболевания хронического характера.
  4. Неправильный проход электрических импульсов по правому ответвлению пучка Гиса.
  5. Легочная эмфизема.
  6. Сильная нагрузка на ПЖ, вызванная непроходимостью легочной артерии.
  7. Декстрокардия.
  8. Митральный сердечный порок, который провоцирует легочную гипертензию и стимулирует работу ПЖ.
  9. Тромботический блок кровотока в легких, что вызывает дефицит органа в крови и перегружает всю правую сторону сердца.

Из-за этих патологий на электрокардиографии специалист устанавливает, что ЭОС отклонена вправо.

Отклонение ЭОС вправо

Что делать при отклонении оси?

Если у вас обнаружили патологическое отклонение оси, специалист обязан прибегнуть к новым исследованиям. Каждый недуг, провоцирующий смещение ЭОС, сопровождается несколькими симптомами, которые требуют тщательного анализа. Чаще всего прибегают к ультразвуковой диагностике сердца.

В заключение

Определение электрической оси сердца – всего лишь методика, позволяющая понять расположение сердца и продиагностировать его на наличие патологий и недугов. Заключение по ней может проводить только квалифицированный специалист, поскольку не всегда отклонение означает наличие проблем с сердцем.

Азбука ЭКГ. Зудбинов Ю.И - Стр 5

линии, а зубец К — знак плюс (+). Если какой-либозубец на электрокардиограмме отсутствует, то его значение приравнивается к нулю (0).

Далее, сопоставляя найденную алгебраическую сумму зубцов для I и III стандартных отведений, по таблице определяют значение угла альфа. В нашем случае он равен минус 70°.

Таблица определения положения электрической оси сердца (по Дьеду)

Рис. 29. Таблица определения угла альфа

Если угол альфа находится в пределах 50—70°,говорят о нормальном положении электрической оси сердца (электрическая ось сердца не отклонена), или нормограмме.

При отклонении электрической ось сердца вправо угол альфа будет определяться в пределах 70—90°.В обиходе такое положение электрической оси сердца называют правограммой.

Если угол альфа будет больше 90° (например, 97°), считают, что на данной ЭКГ имеет место блокада задней ветви левой ножки пучка Гиса.

Определяя угол альфа в пределах 50—0°говорят об отклонении электрической оси сердца влево, или о левограмме.

Изменение угла альфа в пределах 0 — минус 30° свидетельствуеторезкомотклоненииэлектрическойосисердца влево или, иными словами, о резкой левограмме.

И наконец, если значение у г л а альфа будет меньше минус 30° (например, минус 45°) — говорят о блокаде передней ветви левой ножки пучка Гиса.

Рис. 30. Пределы отклонения электрической оси сердца

Определение отклонения электрической оси сердца по углу альфа с использованием таблиц и схем производят в основном врачи кабинетов функциональной диагностики, где соответствующие таблицы и схемы всегда под рукой.

Однако определить отклонение электрической оси сердца можно и без необходимых таблиц.

В этом случае отклонение электрической оси находят по анализу зубцов R и S в I и III стандартных отведениях. При этом понятие алгебраической суммы зубцов желудочкового комплекса заменяют понятием «определяющий зубец» комплекса QRS, визуально сопоставляя по абсолютной величине зубцы R и S .

Говорят о «желудочковом комплексе R-типа»,подразумевая, что в данном желудочковом комплексе более высоким является зубец К. Напротив, в «желудочковом комплексеS-типа»определяющим зубцом комплекса QRS является зубец S.

Рис. 31. Сопоставление зубцов К и 3 комплекса QRS

Если на электрокардиограмме в I стандартном отведении желудочковый комплекс представлен R-типом,а комплекс QRS в III стандартном отведении имеет формуS-типа,то в данном случае электрическая ось сердца отклонена влево (левограмма).

Схематично это условие записывается как RI-SIII.

Рис. 32. Визуальное определение электрической оси сердца. Левограмма

Напротив, если в I стандартном отведении мы имеем S-типжелудочкового комплекса, а в III отведенииR-типкомплекса QRS, то электрическая ось сердца отклонена вправо (правограмма).

Упрощенно это условие записывается как SI-RIII.

Рис. 33. Визуальное определение электрической оси сердца. Правограмма

Результирующий вектор возбуждения желудочков расположен в норме во фронтальной плоскости так, что его направление совпадает с направлением оси II стандартного отведения.

Рис. 34. Нормальное положение электрической оси сердца (нормограмма)

На рисунке видно, что амплитуда зубца R во II стандартном отведении наибольшая. В свою очередь зубец К в I стандартном отведении превосходит зубец RIII.

При таком условии соотношения зубцов R в различных стандартных отведениях мы имеем нормальное положение электрической оси сердца (электрическая ось сердца не отклонена).

Краткая запись этого условия — RII>RI>RIII.

Близкое по значению к электрической оси сердца имеет понятиеэлектрическаяпозициясердца. Подэлектрической позицией сердца подразумевают направление результи-

рующего вектора возбуждения желудочков относительно оси I стандартного отведения, принимая ее как бы за линию горизонта.

Различают вертикальное положение результирующего вектора относительно оси I стандартного отведения, называя это вертикальной электрической позицией сердца, и горизонтальное положение вектора — горизонтальная электрическая позиция сердца.

Имеется также основная (промежуточная) электрическая позиция сердца, полугоризонтальная и полувертикальная. На рис. 35 показаны все позиции результирующего вектора и соответствующие электрические позиции сердца.

Рис. 35. Направление вектора

Для этих целей анализируют соотношение амплитуды зубцовКжелудочковогокомплексавуниполярныхотведениях aVL и aVF, памятуя особенности графического отображения результирующего вектора регистрирующим электродом (рис. 18—21).

Рис. 37. Вертикальная электрическая позиция сердца

1. Электрической осью сердца называется проекция результирующего вектора во фронтальной плоскости.

2.Электрическая ось сердца способна отклоняться от своего нормального положения либо вправо, либо влево.

3.Определить отклонение электрической оси сердца можно по измерению угла альфа.

Значение угла альфа

Положение электрической оси сердца

более 90°

блокада задней ветви левой ножки

90—70°

правограмма

70—50°

нормограмма

50—0°

левограмма

О—(-30)°

резкая левограмма

меньше (-30)°

блокада передней ветви левой ножки

4.Определить отклонение электрической оси сердца можно визуально.

RI-SШлевограмма

RII > RI > RIII нормограмма SI-RIIIправограмма

5.Электрическая позиция сердца — это положение результирующего вектора возбуждения желудочков по отношению его к оси I стандартного отведения.

6.На ЭКГ электрическую позицию сердца определяют по амплитуде зубца R, сравнивая ее в отведениях aVL и aVF.

7.Различают следующие электрические позиции серд-

ца:

Позиция

Горизонтальная

Полугоризонтальная

Основная

Полувертикальная

Вертикальная

Амплитуда зубца R

Отведение aVL

Отведение aVF

Зубец R большой

Зубец R отсутствует

Зубец R большой

Зубец R малый

Амплитуда зубцов R одинакова

Зубец R малый

Зубец R большой

Зубец R отсутствует

Зубец R большой

1. Понятие о «склонности электрической оси сердца»

В некоторых случаях при визуальном определении положения электрической оси сердца наблюдается ситуация, когда ось отклоняется от своего нормального положения влево, но четких признаков левограммы на ЭКГ не определяется. Электрическая ось находится как бы в пограничном положении между нормограммой и левограммой. В этих случаях говорят о склонности к левограмме. При аналогичной ситуации отклонения оси вправо говорят о склонности к правограмме.

2. Понятие «неопределенной электрической позициисердца»

В ряде случаев на электрокардиограмме не удается найти условий, описанных для определения электрической позиции сердца. В таком случае говорят о неопределенной позиции сердца.

Смотрите также
