Левограмма на ЭКГ – что это значит?

С процедурой электрокардиографии сталкивался каждый. Это безболезненный и информативный метод диагностики, позволяющий проверить работу сердца, проводимость нервных импульсов, сокращение сердечной мышцы. С помощью процедуры ЭКГ можно определить множество сердечных и внесердечных болезней.

ЭКГ: показания к обследованию

ЭКГ – это эффективная диагностика оценки работы сердца

Процедура ЭКГ показывает электрическую активность сердца, а также всевозможные сердечные патологии. Эта процедура может проводиться для профилактики ежегодно или же по показаниям.

Правограмма и левограмма на ЭКГ, как правило, указывают на наличие патологий, связанных с электрической осью сердца. Расшифровкой ЭКГ занимается врач-кардиолог. Расшифровать ее самостоятельно без помощи врача невозможно. Сердце весьма неоднородно по своей электрической активности. Электрические процессы и биотоки в сердце являются сложным механизмом, понять и истолковать который может только опытный врач. Направление на эту процедуру может выписать врач любой специальности.

Врач назначает процедуру ЭКГ в следующих случаях:

  • Боли в грудной клетке. Боли в груди являются тревожным признаком. Так может начинаться инфаркт. При частых и сильных болях делают срочную процедуру ЭКГ и при наличии серьезных отклонений пациента срочно госпитализируют.
  • Одышка. Одышка нередко встречается при сердечных заболеваниях. Дыхание становится учащенным, затрудненным, появляется ощущение нехватки воздуха.
  • Учащенное сердцебиение. Тахикардия ощущается как усиленное сердцебиение, которое при этом может быть болезненным. Она может быть признаком стресса, повышенной нагрузки или патологического состояния.
  • Повышенное АД. При гипертонии нередко можно обнаружить и заболевания сердца, поэтому хронические гипертоники регулярно проходят процедуру ЭКГ для проверки работы сердечной мышцы.
  • Во время беременности. В период вынашивания ребенка женщина обязательно проходит процедуру ЭКГ, даже если у нее никогда не было проблем с сердцем. Своевременное выявление сбоев в работе сердца очень важно при беременности. Так, например, женщин с проблемами работы сердца не пускают в роды, им делают плановое кесарево сечение.

Подготовка и процедура

Процедура электрокардиографии

Считается, что процедура ЭКГ не требует никакой подготовки, но врачи советуют накануне процедуры избегать стрессов и больших физических и эмоциональных нагрузок.

Также не стоит злоупотреблять крепким чаем и кофе, так как эти напитки оказывают влияние на работу сердца. Более сложной подготовки требует только чрезпищеводное ЭКГ. Потребуется диета и пустой желудок, поскольку при проведении процедуры возникает сильный рвотный рефлекс.

Особенности проведения ЭКГ:

  • Пациент заходит в кабинет, раздевается до пояса и освобождает от одежды голени.
  • Затем нужно лечь на кушетку.
  • Врач или медсестра обрабатывают кожу гелем и прикрепляют к ней специальные электроды.
  • На руках, щиколотках и груди крепятся специальные приборы, улавливающие электрические импульсы. Они считываются специальным аппаратом и выводятся на бумагу в виде графика, расшифровать который может только специалист.
  • После процедуры пациент ожидает заключения врача. Обычно кардиограмма вместе с заключением отдается на руки пациенту.

Процедура ЭКГ может сопровождаться физическими нагрузками, но такая ЭКГ имеет свои противопоказания. Физические нагрузки противопоказаны при сердечной недостаточности и инфаркте миокарда в период обострения.

Процедура проведения ЭКГ проста и займет не более 5 минут.

Стандартная электрокардиография практически не имеет противопоказаний, но могут возникнуть некоторые трудности:

  • Лишний вес. Ожирение нередко связано с сердечными заболеваниями, но провести процедуру ЭКГ затруднительно при большой массе тела, так как электрический импульс будет слабый.
  • Повреждения грудной клетки. При травмах и серьезных повреждениях грудной клетки проблематично прикрепить электроды.
  • Волосяной покров. Густой волосяной покров на груди у мужчин не позволяет прикрепить электроды к коже. В этом случае придется им пожертвовать и предварительно побрить область груди.

Левограмма на ЭКГ

Левограмма на ЭКГ может свидетельствовать о целом ряде отклонений в работе сердца

При расшифровке ЭКГ учитываются несколько показателей: частота сердечных сокращений, регулярность сердечного ритма и прочее. В кардиологии существует понятие «ось сердца». Этот термин определяет электрическую активность сердца.

Существует специальная система координат, которая располагается на грудной клетке и позволяет определить, в какую сторону отклонилась ось. Электроды при ЭКГ располагаются соответственно этой системе координат.

У здорового человека правый желудочек несколько больше левого, поэтому на ЭКГ ось сердца немного отклоняется вправо и вниз. Это считается нормой.

Если ось отклоняется влево, это называют левограммой.

Как правило, в этом случае говорят о нарушениях и патологиях левого желудочка, а также о его гипертрофии.

Причинами левограммы могут быть следующие состояния и заболевания:

  • Повышенное артериальное давление. Высокое кровяное давление всегда связано с повышенной нагрузкой на сердце. При отсутствии других симптомов и признаков, причиной левограммы можно считать постоянно повышенное давление.
  • Хроническая сердечная недостаточность. При этом заболевании сердечная мышца не может качать кровь в достаточном объеме, в результате все ткани организма испытывают кислородное голодание, а левый желудочек увеличивается от нагрузки.
  • ИБС (ишемическая болезнь сердца). При этом заболевании поражаются коронарные артерии, из-за чего нарушается нормальное кровоснабжение органов. При хроническом течении заболевания наблюдаются приступы стенокардии (уменьшение ЧСС).

Больше информации о ЭКГ можно узнать из видео:

Читайте:  Как, когда и для чего делают УЗИ сердца?

Диагноз должен ставить врач. Левограмма может быть последствием как серьезной патологии, так и физиологического состояния. Так, например, она часто возникает у спортсменов при повышенных физический нагрузках. Для постановки диагноза может понадобиться дальнейшее обследование.

Правограмма на экг

С процедурой электрокардиографии сталкивался каждый. Это безболезненный и информативный метод диагностики, позволяющий проверить работу сердца, проводимость нервных импульсов, сокращение сердечной мышцы. С помощью процедуры ЭКГ можно определить множество сердечных и внесердечных болезней.

ЭКГ: показания к обследованию

ЭКГ – это эффективная диагностика оценки работы сердца

Процедура ЭКГ показывает электрическую активность сердца, а также всевозможные сердечные патологии. Эта процедура может проводиться для профилактики ежегодно или же по показаниям.

Правограмма и левограмма на ЭКГ, как правило, указывают на наличие патологий, связанных с электрической осью сердца. Расшифровкой ЭКГ занимается врач-кардиолог. Расшифровать ее самостоятельно без помощи врача невозможно. Сердце весьма неоднородно по своей электрической активности. Электрические процессы и биотоки в сердце являются сложным механизмом, понять и истолковать который может только опытный врач. Направление на эту процедуру может выписать врач любой специальности.

Врач назначает процедуру ЭКГ в следующих случаях:

Боли в грудной клетке. Боли в груди являются тревожным признаком. Так может начинаться инфаркт. При частых и сильных болях делают срочную процедуру ЭКГ и при наличии серьезных отклонений пациента срочно госпитализируют. Одышка. Одышка нередко встречается при сердечных заболеваниях. Дыхание становится учащенным, затрудненным, появляется ощущение нехватки воздуха. Учащенное сердцебиение. Тахикардия ощущается как усиленное сердцебиение, которое при этом может быть болезненным. Она может быть признаком стресса, повышенной нагрузки или патологического состояния. Повышенное АД. При гипертонии нередко можно обнаружить и заболевания сердца, поэтому хронические гипертоники регулярно проходят процедуру ЭКГ для проверки работы сердечной мышцы. Во время беременности. В период вынашивания ребенка женщина обязательно проходит процедуру ЭКГ, даже если у нее никогда не было проблем с сердцем. Своевременное выявление сбоев в работе сердца очень важно при беременности. Так, например, женщин с проблемами работы сердца не пускают в роды, им делают плановое кесарево сечение.

Подготовка и процедура

Процедура электрокардиографии

Считается, что процедура ЭКГ не требует никакой подготовки, но врачи советуют накануне процедуры избегать стрессов и больших физических и эмоциональных нагрузок.

Также не стоит злоупотреблять крепким чаем и кофе, так как эти напитки оказывают влияние на работу сердца. Более сложной подготовки требует только чрезпищеводное ЭКГ. Потребуется диета и пустой желудок, поскольку при проведении процедуры возникает сильный рвотный рефлекс.

Особенности проведения ЭКГ:

Пациент заходит в кабинет, раздевается до пояса и освобождает от одежды голени. Затем нужно лечь на кушетку. Врач или медсестра обрабатывают кожу гелем и прикрепляют к ней специальные электроды. На руках, щиколотках и груди крепятся специальные приборы, улавливающие электрические импульсы. Они считываются специальным аппаратом и выводятся на бумагу в виде графика, расшифровать который может только специалист. После процедуры пациент ожидает заключения врача. Обычно кардиограмма вместе с заключением отдается на руки пациенту.

Процедура ЭКГ может сопровождаться физическими нагрузками, но такая ЭКГ имеет свои противопоказания. Физические нагрузки противопоказаны при сердечной недостаточности и инфаркте миокарда в период обострения.

Процедура проведения ЭКГ проста и займет не более 5 минут.

Стандартная электрокардиография практически не имеет противопоказаний, но могут возникнуть некоторые трудности:

Лишний вес. Ожирение нередко связано с сердечными заболеваниями, но провести процедуру ЭКГ затруднительно при большой массе тела, так как электрический импульс будет слабый. Повреждения грудной клетки. При травмах и серьезных повреждениях грудной клетки проблематично прикрепить электроды. Волосяной покров. Густой волосяной покров на груди у мужчин не позволяет прикрепить электроды к коже. В этом случае придется им пожертвовать и предварительно побрить область груди.

Левограмма на ЭКГ

Левограмма на ЭКГ может свидетельствовать о целом ряде отклонений в работе сердца

При расшифровке ЭКГ учитываются несколько показателей: частота сердечных сокращений, регулярность сердечного ритма и прочее. В кардиологии существует понятие «ось сердца». Этот термин определяет электрическую активность сердца.

Существует специальная система координат, которая располагается на грудной клетке и позволяет определить, в какую сторону отклонилась ось. Электроды при ЭКГ располагаются соответственно этой системе координат.

У здорового человека правый желудочек несколько больше левого, поэтому на ЭКГ ось сердца немного отклоняется вправо и вниз. Это считается нормой.

Если ось отклоняется влево, это называют левограммой.

Как правило, в этом случае говорят о нарушениях и патологиях левого желудочка, а также о его гипертрофии.

Причинами левограммы могут быть следующие состояния и заболевания:

Повышенное артериальное давление. Высокое кровяное давление всегда связано с повышенной нагрузкой на сердце. При отсутствии других симптомов и признаков, причиной левограммы можно считать постоянно повышенное давление. Хроническая сердечная недостаточность. При этом заболевании сердечная мышца не может качать кровь в достаточном объеме, в результате все ткани организма испытывают кислородное голодание, а левый желудочек увеличивается от нагрузки. ИБС (ишемическая болезнь сердца). При этом заболевании поражаются коронарные артерии, из-за чего нарушается нормальное кровоснабжение органов. При хроническом течении заболевания наблюдаются приступы стенокардии (уменьшение ЧСС).

Больше информации о ЭКГ можно узнать из видео:

Диагноз должен ставить врач. Левограмма может быть последствием как серьезной патологии, так и физиологического состояния. Так, например, она часто возникает у спортсменов при повышенных физический нагрузках. Для постановки диагноза может понадобиться дальнейшее обследование.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

DlyaSerdca → Диагностика → Положения электрической оси сердца: норма и патология

Электрическая ось сердца – это термин, который означает электрическую активность органа, то есть суммарный показатель его среднего вектора при деполяризации. Это показатель электрических процессов сердца.

Используется такое понятие в кардиологии и при функциональной диагностике. Определение направления ЭОС проводят с помощью ЭКГ.

Отзыв нашей читательницы Виктории Мирновой

Недавно я прочитала статью, в которой рассказывается о Монастырском чае для лечения заболеваний сердца. При помощи данного чая можно НАВСЕГДА вылечить аритмию, сердечную недостаточность, атеросклероз, ишемическую болезнь сердца, инфаркт миокарда и многие другие заболевания сердца, и сосудов в домашних условиях.

Я не привыкла доверять всякой информации, но решила проверить и заказала пакетик. Изменения я заметила уже через неделю: постоянные боли и покалывания в сердце мучившие меня до этого — отступили, а через 2 недели пропали совсем. Попробуйте и вы, а если кому интересно, то ниже ссылка на статью.

Читать статью —>

По направлению оси врач определяет биоэлектрические изменения, которые происходят в миокарде при сокращении.

Для определения направления ЭОС существует система координат, которая располагается на всей грудной клетке.

Направления ЭОС

При электрокардиографии врач может установить электроды по системе координат, при этом будет понятно, где находится угол оси, то есть места, где электрические импульсы сильнее всего.

Импульсы проходят по проводящей системе сердца. Она состоит из атипичных волокон, которые расположены в определенных зонах органа.

Начинается эта система в синусовом узле. Далее импульс переходит в предсердия и желудочки и к пучку Гиса.

Когда в проводниковой системе происходят какие-либо нарушения, то и ЭОС меняет свое направление.

Расположение оси

У здорового человека левый желудочек имеет большую массу, чем правый.

Это означает, что более сильные электрические процессы происходят именно в левом желудочке, и соответственно электрическая ось направлена туда.

Если обозначить это в градусах, то ЛЖ находится в районе 30-700 со значением +. Это считается стандартом, но следует сказать, что не у всех такое расположение оси.

Может быть отклонение и больше 0-900 со значением +, так как нужно учитывать индивидуальные особенности организма каждого человека.

Для лечения cердечно-сосудистых заболеваний Елена Малышева рекомендует новый метод на основании Монастырского чая.

В его состав входит 8 полезных лекарственных растений, которые обладают крайне высокой эффективностью в лечении и профилактике аритмии, сердечной недостаточности, атеросклероза, ИБС, инфаркта миокарда, и многих других заболеваний. При этом используются только натуральные компоненты, никакой химии и гормонов!

Читать о методике Малышевой…

Врач может сделать такое заключение:

нет отклонений; полуветрикальное положение; полугоризонтальное положение.

Все эти заключения являются нормой.

Что касается индивидуальных особенностей, то отмечают, что у людей высокого роста и худощавого телосложения ЭОС находится в полувертикальном положении, а у людей, которые ниже и при этом они коренастого телосложения ЭОС имеет полугоризонтальное положение.

Патологическое состояние выглядит как резкое отклонение влево или вправо.

Мы рекомендуем!

Изучив методы Елены Малышевой в лечении ЗАБОЛЕВАНИЕ СЕРДЦА, а также восстановления и чистки СОСУДОВ — мы решили предложить его и вашему вниманию …

Читать подробнее…

к оглавлению ↑

Причины отклонения

Когда ЭОС отклоняется резко влево, то это может означать, что есть определенные заболевания, а именно гипертрофия ЛЖ.

При этом состоянии полость растягивается, увеличивается в размерах. Иногда это происходит из-за перегрузки, но может быть и следствием какого-либо заболевания.

Заболеваниями, которые вызывают гипертрофию, являются:

Гипертония. Особенно если повышенное давление проявляется часто и при этом очень высокие показатели. ИБС. Сердечная недостаточность хронической формы. Кардиомиопатия. Это заболевание проявляется увеличенной массой сердечной мышцы и расширением полостей. Кардиомиопатия может возникать вследствие анемии, кардиосклероза после инфаркта, а также при изменениях после миокардита. Патология аортального клапана (стеноз, недостаточность). Такого вида патология может быть и врожденной и приобретенной этиологии. Это заболевание приводит к нарушению оттока крови в сердечных полостях. А значит, происходит перегрузка ЛЖ. Иногда возникает у спортсменов.

Кроме гипертрофии основными причинами проявления отклонения оси влево являются нарушения проводимости внутри желудочков и при блокадах разных видов.

Довольно часто диагностируют при таком отклонении блокаду левой ножки Гиса, а именно передней ее ветви.

Что касается патологического отклонения оси сердца резко вправо, то это может означать, что есть гипертрофия ПЖ.

Эту патологию могут вызывать такие заболевания:

Легочная гипертензия. Повышенное давление в легочной артерии может быть следствием заболеваний дыхательных путей хронической формы. А именно: бронхиальной астмы, обструктивного бронхита, эмфиземы. Стеноз легочной артерии. Патология трикуспидального клапана.

А также заболевания характерные для гипертрофии ЛЖ:

ишемия сердца; сердечная недостаточность хронической формы; кардиомиопатия; полная блокада левой ножки Гиса (задняя ветвь).

Когда электрическая ось сердца резко отклонена вправо у новорожденного, то это считается нормой.

Можно сделать вывод, что основная причина патологического смещения влево или вправо является гипертрофия желудочков.

И чем большая степень этой патологии, тем больше ЭОС отклонена. Изменение оси это просто ЭКГ признак какого-либо заболевания.

Важно провести своевременное определение этих показаний и заболеваний.

Отклонение оси сердца не вызывает каких-либо симптомов, симптоматика проявляется от гипертрофии, которая нарушает гемодинамику сердца. Основными симптомами являются головные боли, боли в грудной клетке, отечности конечностей и лица, удушье и одышка.

При проявлении симптомов кардиологического характера нужно сразу пройти электрокардиографию.

к оглавлению ↑

Определение ЭКГ признаков

Правограмма. Это положение, при котором ось находится в пределах значений 70-900.

На ЭКГ это выражается в высоких зубцах R в комплексе QRS. При этом зубец R в III отведении превышает зубец в II отведении. В I отведении есть комплекс RS, в нем S имеет большую глубину, чем высота R.

Правограмма

Левограмма. При этом положение угла альфа находится в пределах значений 0-500. На ЭКГ видно, что в стандартном отведении І комплекс QRS выражается R-типом, а в отведении ІІІ его форма S-типа. Зубец S при этом имеет глубину больше чем высота R.

Левограмма

При блокаде задней ветки левой ножки Гиса угол альфа имеет значение больше 900. На ЭКГ продолжительность комплекса QRS может быть немного увеличенной. Отмечается глубокий зубец S (aVL, V6) и высокий зубец R (III, aVF).

Показания ЭКГ

При блокаде передней ветки левой ножки Гиса значения будут от -300 и больше. На ЭКГ признаками этого являются поздний зубец R (отведение aVR). Отведение V1 и V2 могут иметь небольшой зубец r. При этом комплекс QRS не расширен, и амплитуда его зубцов не изменена.

Блокада задней ветки левой ножки Гиса

Блокада передней и задней ветвей левой ножки Гиса (полная блокада) – в этом случае электрическая ось резко отклонена влево, и может располагаться горизонтально. На ЭКГ в комплексе QRS (отведения I, aVL, V5, V6) зубец R расширен, а его вершина зазубрена. Возле высокого зубца R расположен отрицательный зубец Т.

Блокада передней ветви левой ножки Гиса

Следует сделать вывод, что электрическая ось сердца может быть отклонена в меру. Если же отклонение резкое, то это может означать наличие серьезных заболеваний кардиологического характера.

ЭКГ при полной блокаде правой ножки пучка Гиса

Определение этих заболеваний начинается с проведения ЭКГ, а далее назначаются такие методы как ЭхоКГ, рентгенография, коронароангиография. А также могут проводиться ЭКГ с нагрузкой и суточное мониторирование по Холтеру.

Вы все еще думаете что избавиться от ЗАБОЛЕВАНИЙ СЕРДЦА невозможно!?

У Вас часто возникают неприятные ощущения в области сердца (боль, покалывание, сжимание)? Внезапно можете почувствовать слабость и усталость… Постоянно ощущается повышенное давление… Об одышке после малейшего физического напряжения и нечего говорить… И Вы уже давно принимаете кучу лекарств, сидите на диете и следите за весом …

Но судя по тому, что вы читаете эти строки – победа не на Вашей стороне. Именно поэтому мы рекомендуем прочитать историю Ольги Маркович, которая нашла эффективное средство от сердечно-сосудистых заболеваний. Читать далее >>>

Рекомендуем прочитать:

Понравилась статья?

Дайте нам об этом знать —

поставьте оценку

Комментарии:

Почитайте лучше, что говорит Ольга Маркович, по этому поводу. Несколько лет мучилась от атеросклероза, ИБС, тахикардии и стенокардии – боли и неприятные ощущения в сердце, сбои сердечного ритма, повышенное давление, одышка даже при малейшей физической нагрузке. Бесконечные анализы, походы к врачам, таблетки не решали мои проблемы. НО благодаря простому рецепту, постоянные боли и покалывания в сердце, высокое давление, одышка — все это в прошлом. Чувствую себя замечательно!!! Теперь мой лечащий врач удивляется как это так. Вот ссылка на статью.

Результирующий вектор

Электрическая ось и электрическая позиция сердца неразрывно связаны с понятием результирующего вектора возбуждения желудочков во фронтальной плоскости.

Результирующий вектор возбуждения желудочков представляет собой сумму трех моментных векторов возбуждения: межжелудочковой перегородки, верхушки и основания сердца. Этот вектор имеет определенную направленность в пространстве, которое мы интерпретируем в трех плоскостях: фронтальной, горизонтальной и сагиттальной. В каждой из них результирующий вектор имеет свою проекцию.

Проекция вектора в различных плоскостях

Электрическая ось сердца

Электрической осью сердца называется проекция результирующего вектора возбуждения желудочков во фронтальной плоскости.

Электрическая ось сердца может отклоняться от своего нормального положения либо влево, либо вправо.

Точное отклонение электрической оси сердца определяют по углу альфа (α).

Угол альфа

Мысленно поместим результирующий вектор возбуждения желудочков внутрь треугольника Эйнтховена. Угол, образованный направлением результирующего вектора иосью I стандартного отведения, и есть искомый угол альфа.

Угол альфа

Электрическая ось сердца

Наибольшую электрическую активность миокарда желудочков обнаруживают в период их возбуждения. При этом равнодействующая возникающих электрических сил (вектор) занимает определённое положение во фронтальной плоскости тела, образуя угол (его выражают в градусах) относительно горизонтальной нулевой линии (I стандартное отведение). Положение этой так называемой электрической оси сердца (ЭОС) оценивают по величине зубцов комплекса QRS в стандартных отведениях, что позволяет определить уголи, соответственно, положение электрической оси сердца. Уголсчитают положительным, если он расположен ниже горизонтальной линии, и отрицательным, если он расположен выше. Этот угол можно определить путём геометрического построения в треугольникеЭйнтховена, зная величину зубцов комплекса QRS в двух стандартных отведениях. На практике для определения углаприменяют специальные таблицы (определяют алгебраическую сумму зубцов комплекса QRS в I и II стандартных отведениях, а затем по таблице находят угол). Выделяют пять вариантов расположения оси сердца: нормальное, вертикальное положение (промежуточное между нормальным положением и правограммой), отклонение вправо (правограмма), горизонтальное (промежуточное между нормальным положением и левограммой), отклонение влево (левограмма).

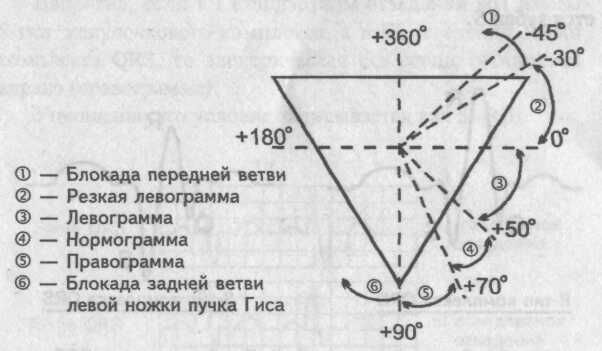

Все пять вариантов схематически представлены на рис. 23–9.

Рис.23–9.Вариантыотклоненияэлектрическойосисердца. Их оценивают по величине основных (наибольшей амплитуды) зубцов комплекса QRS в I и III отведениях. ПР — правая рука, ЛР — левая рука, ЛН — левая нога.

 Нормограмма(нормальное положение ЭОС) характеризуется угломот +30° до +70°. ЭКГ-признаки:

 зубец R преобладает над зубцом S во всех стандартных отведениях;

 максимальный зубец R во II стандартном отведении;

 в aVL и aVF также преобладают зубцы R, причём в aVF он обычно выше, чем в aVL.

Формула нормограммы: RII >RI >RIII.

 Вертикальноеположениехарактеризуется угломот +70° до +90°. ЭКГ-признаки:

 равная амплитуда зубцов R во II и III стандартных отведениях (или в III отведении чуть ниже, чем во II);

 зубец R в I стандартном отведении небольшой величины, но его амплитуда превышает амплитуду зубца S;

 комплекс QRS в aVF положителен (преобладает высокий зубец R), а в aVL — отрицательный (преобладает глубокий зубец S).

Формула: RII RIII >RI, RI >SI.

 Правограмма. Отклонение ЭОС вправо (правограмма) — уголболее +90°. ЭКГ-признаки:

 зубец R максимален в III стандартном отведении, в II и I отведениях он прогрессивно уменьшается;

 комплекс QRS в I отведении отрицательный (преобладает зубец S);

 в aVF характерен высокий зубец R, в aVL — глубокий S при малом зубце R;

Формула: RIII >RII >RI, SI >RI.

 Горизонтальноеположениехарактеризуется угломот +30° до 0°. ЭКГ-признаки:

 зубцы R в I и II отведениях практически одинаковы, или зубец R в I отведении несколько выше;

 в III стандартном отведении зубец R имеет небольшую амплитуду, зубец S превышает его (на вдохе зубец r увеличивается);

 в aVL зубец R высокий, но несколько меньше зубца S;

 в aVF зубец R невысокий, но превышает зубец S.

Формула: RI RII>RIII, SIII>RIII, RaVF>SaVF.

 Левограмма. Отклонение ЭОС влево (левограмма) — уголменее 0° (до –90°). ЭКГ-признаки:

 зубец R в I отведении превышает зубцы R в II и III стандартных отведениях;

 комплекс QRS в III отведении отрицательный (преобладает зубец S; иногда зубец r отсутствует полностью);

 в aVL зубец R высокий, почти равен или больше зубцу R в I стандартном отведении;

 в aVF комплекс QRS напоминает таковой в III стандартном отведении.

Формула: RI>RII>RIII, SIII>RIII, RaVF

О каких проблемах расскажет электрическая ось сердца

Результирующий вектор всех биоэлектрических колебаний сердечной мышцы называется электрической осью. Чаще всего она совпадает с анатомической. Этот показатель используется при анализе данных ЭКГ для оценки преобладания одной из частей сердца, что может быть косвенным признаком гипертрофии миокарда.

Нормальная электрическая ось сердца

Направление оси сердца вычисляется в градусах. Для этого используют такое понятие, как угол альфа. Его образует горизонтальная линия, которую проводят через электрический центр сердца. Чтобы его определить, ось первого отведения ЭКГ смещается к центру Эйнтховена. Это треугольник, вершинами его служат кисти разведенных в сторону рук и левая стопа.

У здорового человека электрическая ось колеблется в пределах 30 — 70 градусов. Это обусловлено тем, что левый желудочек сильнее развит, чем правый, следовательно, импульсов от него исходит больше. Такое положение сердца бывает при нормостеническом телосложении, а ЭКГ называется нормограммой.

Рекомендуем прочитать статью о том, как делают ЭКГ. Из нее вы узнаете о показаниях, правилах проведения процедуры, расшифровке ЭКГ показателей.

А здесь подробнее том, когда у людей сердце справа.

Отклонения положения

Не всегда изменение направления оси сердца на электрокардиограмме бывает признаком патологии. Поэтому для постановки диагноза ее отклонения имеют вспомогательное значение и используются для предварительной формулировки заключения.

Вправо

Правограмма (альфа 90 — 180) на ЭКГ возникает при увеличении массы миокарда правого желудочка. К такому состоянию приводят следующие болезни:

  • хронические обструктивные легочные заболевания;
  • бронхит;
  • бронхиальная астма;
  • сужение ствола легочной артерии, митрального отверстия;
  • неполное смыкание створок трехстворчатого клапана;
  • недостаточность кровообращения с застоем в легких;
  • кардиомиопатия;
  • прекращение прохождения импульсов (блокада) левой ножки Гисса;
  • тромбоз легочных сосудов;
  • миокардит;
  • цирроз печени.
Кардиомиопатия — одна из причина отклонения оси сердца вправо

Влево

Левосторонний сдвиг электрической оси (альфа от 0 до минус 90) возникает довольно часто. К нему приводит гипертрофия левого желудочка. Это может быть связано с такими состояниями:

Гипертрофия левого желудочка вызывает смещение электрической оси сердца влево

Вертикальное и горизонтальное смещение

У худощавых людей сердце смещается к вертикальной позиции. Это рассматривается как вариант нормы и не требует коррекции или дополнительного обследования. При этом угол отклонения (альфа) равен 70 — 90 градусов. Также бывает и промежуточное, полувертикальное положение электрической оси, не сопровождающееся какой-либо сердечной патологией.

Для гиперстеников, то есть мускулистых, невысоких людей характерно горизонтальное и полугоризонтальное положение с колебаниями угла альфа в пределах 0 — 30 градусов. Все эти разновидности оси сердца относятся к физиологическим параметрам.

Как определить по ЭКГ

Для того чтобы выявить позицию оси, нужно исследовать два отведения aVL и aVF. В них нужно измерить зубец R. В норме его амплитуда равная. Если в aVL он высокий, а в aVF отсутствует, то положение горизонтальное, в вертикальном все будет наоборот.

Отклонение оси влево будет, если R в первом стандартном отведении больше, чем S в третьем. Правограмма – S1 превышает R3, а если по убывающей расположены R2, R1, R3, то это признак нормограммы. Для более детального исследования используют специальные таблицы.

Дополнительные исследования

Если ЭКГ выявила смещение оси вправо или влево, то для уточнения диагноза используют такие дополнительные методы обследования:

  • нагрузочные пробы – велоэргометрия, тредмил-тест показывает переносимость физических нагрузок и скрытую ишемию миокарда;
  • мониторирование по Холтеру – выявляет нарушения ритма, проводимости, очаги пониженного кровоснабжения сердечной мышцы, которые не удалось обнаружить при обычной диагностике;
  • УЗИ сердца – помогает выявить пороки сердца и степень обратного тока крови, выраженность гипертрофии камер;
  • рентгенограмма грудной клетки используется для исследования легочных полей, состояния бронхов, строения магистральных сосудов, определения конфигурации сердечной тени.

Смотрите на видео об определении электрической оси сердца:

Насколько опасно у ребенка

У детей с момента рождения и до третьего месяца ось сердца смещена вправо. В среднем угол альфа приближается к 150 градусам. Это происходит потому, что правый желудочек по размерам и активности преобладает над левым. Затем к одному году ось доходит до 90 градусов. При этом происходят такие изменения:

  • поворот сердца;
  • уменьшение площади соприкосновения правого желудочка и грудной клетки;
  • нарастание массы левых отделов сердца;
  • переход от правограммы к нормограмме;
  • уменьшение S1 с ростом S3;
  • возрастание R1 и понижение R3.

У детей после двух лет преимущественно регистрируется на ЭКГ нормальное положение электрической оси сердца. Но даже отклонение вправо, вертикальная или горизонтальная позиция, а также промежуточные варианты не дают права на постановку диагноза.

Поэтому, если в расшифровке показателей есть формулировка о смещении или отклонении оси, то это чаще всего считается нормальным явлением, если нет сопутствующих жалоб на работу сердца.

Чем грозит для взрослых

Само по себе отклонение электрической оси не может считаться болезнью. При анализе электрокардиограммы учитывают также ритм сердца, состояние сократительной функции, проводимость электрических импульсов, наличие ишемии или гипертрофии миокарда.

Если есть только патологический угол альфа, а других проявлений на ЭКГ не выявлено, пациент не испытывает затруднение дыхания, пульс и давление в норме, то никаких дальнейших действий такое состояние не требует. Это бывает связано с анатомической особенностью.

Более неблагоприятным признаком является правограмма при заболеваниях легких, а также левограмма, сочетающаяся с гипертензией. В этих случаях по смещению оси сердца можно судить о степени прогрессирования основной патологии. Если диагноз неизвестен, а имеется значительное отклонение оси с кардиологической симптоматикой, то больной должен быть полностью обследован для выявления причины такого явления.

Рекомендуем прочитать статью о дефекте межпредсердной перегородки. Из нее вы узнаете о причинах развития патологии, симптомах, методах диагностики и проведении операции.

А здесь подробнее о блокаде ножек пучка Гиса.

Смещение электрической оси может быть влево и вправо, в зависимости от того, активность какого из желудочков сердца преобладает. Такие изменения на ЭКГ являются косвенным признаком гипертрофии миокарда и рассматриваются в комплексе с другими показателями. При наличии жалоб на работу сердца требуется дополнительное обследование. У детей младшего возраста правограмма – это физиологическое состояние, не требующее вмешательства.


Смотрите также
