Как делать экг
Как проходит процедура снятия ЭКГ?
Электрокардиографический метод исследования сердца является самым распространенным методом диагностики заболевания сердца. С помощью этой недорогой и быстрой в проведении процедуры возможно выявить нарушения сердечного ритма, инфаркт миокарда и множество других болезней сердца. Основные вопросы, которые волнуют пациента, первый раз направляющегося на кардиограмму, это: где сделать процедуру, как делают ЭКГ, как правильно подготовиться, насколько неприятна данная процедура, какой итог ожидать.
Как работает кардиограф?
![](../wp-content/uploads/kak-delat-ekg_0.jpg)
Электрокардиограф – это прибор, измеряющий биоэлектрическую активность сердечной мышцы. Известно, что сердце обладает способностью самостоятельно генерировать электрические импульсы, вызывающие сердечные сокращения. Датчики, которые крепятся на теле пациента, эти импульсы улавливают и посылают на аппарат, который записывает полученные данные на бумажную ленту в виде графика.
Подготовка к ЭКГ
Специальной подготовкой перед процедурой не требуется. Следует не переедать, последний раз покушать можно за пару часов перед исследованием, а так же важно не волноваться – процесс не займет более пяти минут и не вызовет абсолютно никаких неприятных ощущений.
![](../wp-content/uploads/kak-delat-ekg_1.jpg)
Так как перед обследованием необходимо оголить верхнюю часть туловища, то стоит позаботиться о легко снимаемой одежде. Совет для женщин – не надевать колготки, их придется снять, кожа нижних конечностей должна быть свободна для дополнительных электродов. Так же для женщин не рекомендуют наносить жирные крема на кожу груди – они снижают проводимость сигнала.
Как проходит процедура?
Процедура снятия ЭКГ стандартная и очень простая:
- Пациент раздевается по пояс, оголяет лодыжки и ложится на подготовленную кушетку около аппарата.
- Переднюю поверхность грудной клетки обрабатывают антисептическим раствором.
- На места наложения электродов врач наносит специальный гель (иногда вместо него кладут влажные марлевые салфетки).
- Фиксация датчиков в соответствии с отведением на груди, а так же на руках и лодыжках.
- Врач включает прибор и следит за процессом, при необходимости просит пациента задержать дыхание на вдохе.
- По окончании записи врач забирает бумажную ленту с полученным графиком и снимает показания.
![](../wp-content/uploads/kak-delat-ekg_2.jpg)
Для успешности проводимой процедуры желательно соблюсти простые рекомендации:
- Дыхание пациента должно быть ровным, испытуемый находится в расслабленном состоянии.
- Обследование лучше проводить натощак или через 2 часа после трапезы.
- Важно соблюсти правильный температурный режим в процедурной комнате – физиологическая дрожь недопустима при процедуре, она искажает полученные сведения.
- При наличии у больного одышки его рекомендуется усадить – аритмии в этом положении выявляются лучше.
Какие существуют схемы наложения электродов?
При регистрации кардиограммы накладывают шесть электродов на поверхность груди и четыре пластинки – по две на руки и ноги. Электроды, которые помещают на конечности, помечены цветом – красный, желтый, зеленый и черный. На правую руку помещают красный датчик, на левую – желтый, зеленый датчик помещают на левую ногу, черный электрод считается заземляющим и крепится на правую ногу. Если мысленно провести линии, соединяющие все электроды на конечностях, кроме заземляющего, то получится треугольник, названный по фамилии врача – тр. Эйнтховена.

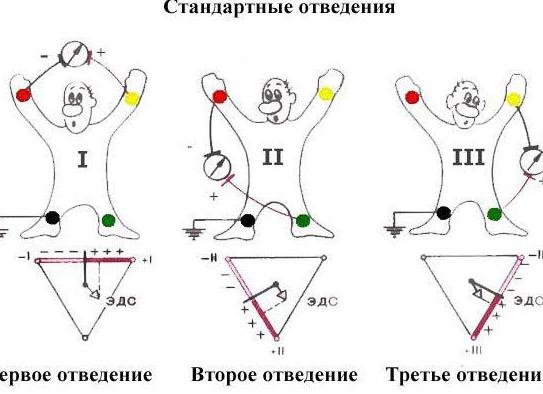

Существуют три основных отведения, различающиеся по месту крепления электродов:
- I – верхняя левая конечность (+) и правая нога (-);
- II – на левую нижнюю конечность (+) и правую руку (-);
- III – на левую ногу (+) и левую верхнюю конечность (-);
- +/- — это места подключения проводов от электродов к соответствующему полюсу на аппарате.
![](../wp-content/uploads/kak-delat-ekg_3.jpg)

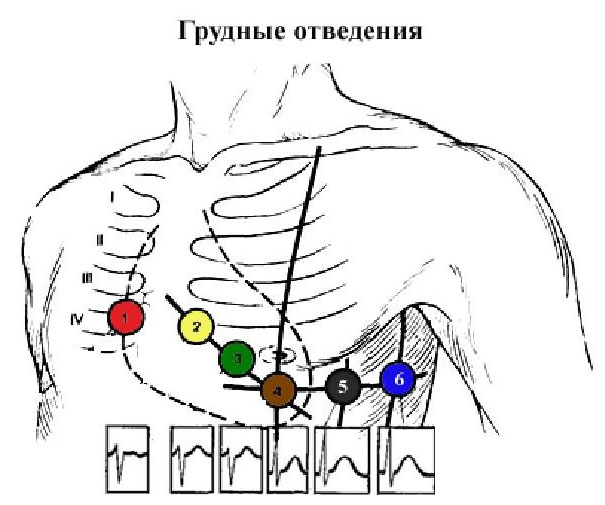

Помимо стандартного отведения на практике часто применяется грудное отведение. В этом случае один регистрирующий электрод располагается на самой грудной клетке, совместно с электродами на конечностях. В зависимости от места крепления главного электрода выделяют 6 грудных отведений:
- Четвертое межреберье справа от грудины.
- Четвертое межреберье, левая сторона грудины.
- Между вторым и четвертым местом крепления, вблизи пятого ребра.
- В пятом межреберье, левая средино-ключичная линия.
- Пятое межреберье, левая передняя подмышечная линия.
- Пятое межреберье, левая средняя подмышечная линия.
![](../wp-content/uploads/kak-delat-ekg_4.jpg)
При неинформативности перечисленных методов могут использовать дополнительные отведения. Часто приходится снимать ЭКГ на пару межреберьев выше, чем описано в стандартной методике. В практике применяются внутрипищеводное отведение, в этом случае регистрирующий датчик помещают в пищевод. Отведения Клентена, Неба – названы по фамилии открывших их ученых. В некоторых случаях записывают ЭКГ на вдохе. Для того чтобы правильно расшифровать полученные результаты, нужно специальное образование.
Что выявляет ЭКГ?
- Ритмичность и частоту сердечных сокращений.
- Острые и хронические заболевания сердечной мышцы.
- Этиологию сердечных болей.
- Структурные особенности миокарда.
- Исправность вживленного кардиостимулятора, оценивается то, насколько правильно он работает.
Где можно сделать ЭКГ?
При желании пройти ЭКГ в целях профилактического осмотра проще всего обратиться в частную клинику, потому что далеко не в каждой государственной поликлинике дадут направление на бесплатное обследование при отсутствии четких показаний. Если вас беспокоят боли в сердце, перебои в его работе, боли за грудиной, то лучше всего обратиться к участковому терапевту, после сбора жалоб и осмотра он выпишет направление на бесплатное обследование в то отделение, где можно сделать ЭКГ.
Как делают кардиограмму
От того как делают ЭКГ во многом зависит объективность полученных результатов. Бытует мнение, что данный вид исследования не требует специальной подготовки. Это не совсем так. Конечно, речь не идет о длительных приготовлениях, которые необходимы, например, для проведения ультразвуковой диагностики органов малого таза или брюшной полости. Тем не менее, соблюдение определенного алгоритма действий перед снятием ЭКГ позволит получить более точные данные о работе сердца.
Что показывает электрокардиограмма
ЭКГ представляет собой неинвазивное исследование общего состояния сердечной мышцы путем измерения и фиксации на бумаге электрических импульсов, возникающих во время ее сокращений. Этот тест является началом диагностики любого сердечного заболевания. Терапевт или кардиолог рекомендует снимать кардиограмму, используя аппарат экг, при жалобах со стороны пациента на сильное сердцебиение, одышку, головокружение, обмороки, боли в области груди разной интенсивности, покалывания в левом подреберье и прочие симптомы, которые могут свидетельствовать о наличие патологий сердца. Несмотря на то что электрокардиография не достаточно универсальный метод исследования, и по данным его можно лишь косвенно судить о сократительной активности сердечной мышцы, тем не менее, результаты теста позволяют оценить:
- проводимость импульсов сердечной системы;
- правильность сердечного ритма;
- интенсивность кровообращения и кислородного снабжения в сердечной мышце;
- размеры каждого из отделов сердца, выявить увеличения;
- степень и местонахождение поражений сердечной мышцы, установить время их возникновения.
Довольно широкий спектр аналитических данных, получаемый при соблюдении алгоритма ЭКГ- исследования, объясняет тот факт, что тестирование в обязательном порядке включено в регулярные профилактические осмотры на многих предприятиях. Его назначают при других заболеваниях, которые могут дать осложнения на сердце. Снятие ЭКГ – необходимая мера перед назначением сильных лекарственных препаратов, негативно влияющих на сердечную функцию. При этом исследование, как правило, рекомендуют повторять после завершения терапевтического курса.
Электрокардиография – абсолютно безопасная и безвредная процедура. Повторять ее можно даже без специфических показаний для контроля здоровья сердечно-сосудистой системы.
Что учесть при подготовке к ЭКГ
Техника регистрации сердечных импульсов довольно проста, обычно процедура не занимает более 10 минут. Исследование необходимо проводить в проветриваемом помещении, однако температура не должна быть слишком низкой – во время теста пациенту необходимо раздеться выше пояса. Если в помещении будет холодно, исследуемый не сможет полностью расслабиться, что негативно скажется на результатах анализа. Состояние полного покоя во время регистрации кардиограммы является главным залогом точности получаемых данных. К обеспечению данных условий, по сути, и сводятся все правила подготовки к ЭКГ. Основными из них являются:
- пятнадцатиминутный отдых перед началом процедуры;
- регистрация показаний в положении лежа на спине;
- ровное дыхание во время исследования;
- тестирование натощак или спустя два часа после приема легкой пищи.
В день исследования категорически запрещен прием энергетических напитков, седативных препаратов, кофе, крепкого чая – эти продукты сделают результаты анализа необъективными. За час до проведения ЭКГ курильщикам следует отказаться от сигарет.
Механизм функционального исследования
Техника регистрации электрокардиограммы универсальна и предполагает наложение четырех электродных пластин на кисти рук и лодыжки, а также помещение шести электродных присосок на грудную клетку. Эти электроды проводами связаны с регистрирующим блоком. Устройство аппарата ЭКГ таково, что электрические сигналы, фиксируемые электродами и усиленные гальванометром, отображаются графически на подвижной бумажной ленте или дисплее монитора.
Наложение электродов происходит по определенному алгоритму. Те, из них, что накладываются на конечности, для удобства помечены цветами:
- красный,
- желтый,
- зеленый,
- черный.
Для простоты запоминания этого алгоритма студентам медицинских университетов предлагают запомнить шуточную фразу «каждая женщина злее черта», в которой первая буква каждого из слов указывает на определенный цвет электрода. Начинать накладывать пластины следует с правой руки, и двигаться по часовой стрелке. Для улучшения проводимости и повышения точности сигнала под электродные пластины накладываются влажные тканевые салфетки. С этой же целью спиртовым раствором обезжиривают кожу грудной клетки, а «нагрудные электроды» смазывают специальным контактным гелем. Их расположение также соответствует установленному алгоритму: на определенном расстоянии друг от друга начиная от центра груди в область левой подмышки.
Полученная схема работы сердца включает зубцы, различные по длине и высоте. Алгоритм процедуры предполагает исследование на протяжении четырех сердечных циклов. В здоровом состоянии зубцы, полученные в каждом из циклов, не должны отличаться между собой более чем на 10 процентов. Однако такое прочтение кардиограммы является лишь условным. Точное описание полученных результатов может дать лишь квалифицированный специалист.
РЕКОМЕНДУЕМ ПРОЧИТАТЬ:
serdcezdorovo.ru
Как проводят ЭКГ?
В кабинете придется снять верхнюю одежду и обнажить голени. Электрокардиограмму делают всегда в положении лежа на спине.
Кожу в тех местах, где будут находиться электроды, врач обработает спиртом и нанесет мазь. На следующем этапе на руки и ноги в области щиколоток врач прикрепит манжеты с электродами.
Фото:
Электроды присоединяют не произвольно, а в определенном порядке — для удобства они окрашены в разные цвета:
- красный — на правую руку;
- желтый — на левую руку;
- черный — на правую ногу;
- зеленый — на левую ногу.
Датчики начинают накладывать с правой руки, далее одевая их по часовой стрелке. Несколько электродов-присосок врач закрепляет на груди обследуемого.
Сколько всего электродов присоединят к пациенту, зависит от модели прибора, обычно это 10 – 12. Обследуемый во время процедуры должен спокойно лежать и дышать так, как скажет врач.
Как подготовиться, если будут делать ЭКГ?
Считается, что для ЭКГ не нужна никакая подготовка. Однако если это плановое, а не экстренное обследование, то в этот день нужно избегать стрессов, физических нагрузок, придется соблюдать полный покой.
Если процедуру будут делать утром, то лучше отказаться от завтрака. Также в ночь перед процедурой нужно хорошо выспаться, а утром не стоит делать зарядку.
Если процедуру будут делать днем, то правильно будет в этот день ограничиться легкой пищей и прекратить ее прием за 2 часа до ЭКГ.
Жидкость влияет на работу мышц, в том числе и сердечной, поэтому в день, когда вам собираются делать ЭКГ, питье нужно ограничить.
Видео:
Нельзя пить энергетические напитки, кофе, чай — они простимулируют сердечную активность, из-за чего результаты ЭКГ исказятся.
Перед процедурой можно принять душ, но после мытья нельзя наносить на тело масла, кремы, лосьон, так как жирная пленка на поверхности кожи помешает ее контакту с электродами.
Когда вам делают ЭКГ, нужно максимально расслабиться. Перед самой процедурой стоит посидеть с закрытыми глазами и восстановить дыхание — ровный пульс поможет получить максимально объективные результаты.
В каких случаях делают ЭКГ?
Показанием для назначения этого исследования будет ряд состояний. Электрокардиограмму назначают, если пациент испытывает дискомфорт в грудной области.
Так же ее стоит делать при учащенном сердцебиении и тахикардии (аритмии).
Кардиограмму могут назначить, если у больного лишний вес, есть подозрение на гипертонию или если человек испытывает хронический стресс.
После расшифровки результатов кардиограммы при необходимости будет назначено или скорректировано лечение.
Направление на ЭКГ может выдать любой врач. Это обследование делают не только в случае, если есть подозрение на нарушения работы сердца, но и при профилактических осмотрах, во время беременности, перед любой операцией, при оформлении документации в санаторий, при выдаче справки, разрешающей заниматься спортом.
Фото:
Сколько раз в году нужно обследоваться? Врач может порекомендовать ежегодно обследовать сердце с помощью электрокардиографа, если человеку больше 40 лет.
В более зрелом возрасте процедуру делают раз в квартал.
После расшифровки кардиограммы можно сделать выводы он наличие или отсутствие у человека:
- аритмии,
- ишемии,
- инфаркта.
Недостатки ЭКГ:
- Исследование фиксирует далеко не всякую патологию. С его помощью не получится обнаружить кратковременное нарушение, если оно не возникнет именно тогда, когда пациенту делают кардиограмму;
- С помощью ЭКГ нельзя обнаружить шумы в сердце, пороки сердца и опухоли;
- Оценку результатов ЭКГ нужно проводить, учитывая результаты других исследований, потому что различные патологические процессы на графике могут давать сходную картину.
Терминология и расшифровка результатов
Исследование займет несколько минут, столько же потребуется, чтобы расшифровать результат.
Результаты записывают на бланке или прямо на графике в виде специальной аббревиатуры, расшифровать которую может не только врач, но и сам обследуемый.
ЧСС — это частота сокращений сердца. Нормой для взрослого человека считается 60 – 90 сокращений в минуту. Цифры больше или меньше говорят о брадикардии или тахикардии.
ЭОС — так называется электрическая ось сердца, которая показывает положение этого органа относительно грудной клетки. Ось может быть вертикальной или отклоненной от вертикали под любым градусом.
Видео:
Гипертония часто сопровождается левосторонним отклонением или горизонтальным положением оси. У лиц с лишним весом ЭОС часто горизонтальная, у худых – вертикальная.
Изменения ЭОС всегда настораживает: в случае если это произошло, после ЭКГ требуется провести более тщательное обследование.
Мерцание — встречается у большинства людей старше 60-ти лет. Это нарушение сердечного ритма, оно не имеет симптомов, но без лечения может закончиться инсультом, так как ведет к тромбообразованию.
Если на ЭКГ выявлена мерцательная аритмия, пациенту назначается антитромботическая терапия, даже если от больного до этого момента не поступало никаких жалоб.
Видео:
Синусовая аритмия — нарушение ритма сокращений. Синусовая аритмия бывает двух видов: дыхательная, не требующая лечения, и недыхательная, которая требует более глубокого изучения.
Именно чтобы выявить недыхательную аритмию, при прохождении ЭКГ врач просит исследуемого задерживать дыхание.
Экстрасистола — так называется болезненное произвольное сокращение сердца, вызывающее аномальный электрический сигнал.
Это наиболее частое отклонение в работе сердца, которое выявляется в результате ЭКГ. Не все систолы являются признаком болезни, хотя больные активно на них жалуются.
В большинстве случаев они свидетельствуют о физическом перенапряжении, вегето-сосудистой дистонии, стрессах. Видео:
Аппараты ЭКГ и принцип их работы
Кардиограф — прибор, который регистрирует биоэлектрические импульсы сердца. Результат обследования выводится на термобумагу или дисплей в виде графической кривой.
Именно этот график и называют «электрокардиограмма». Современные модели кардиографов сохраняют результат в электронном виде для их последующей компьютерной обработки.
ЭКГ — это информативный, относительно недорогой и доступный тест, который делают, когда нужно получить информацию о работе сердечной мышцы.
Видео:
Домашний кардиограф
Медицинское приборостроение продвинулось так далеко, что теперь ЭКГ можно самостоятельно.
Домашний кардиограф позволяет следить за течением болезни, фиксировать внезапные приступы, которые не успевает отследить участковый врач.
Это легкий в управлении прибор, который может иметь дома каждый «сердечник».
Кардиограмму с помощью домашнего аппарата делают очень просто, нужно лишь следовать прилагаемой инструкции. Датчиков на нем значительно меньше, чем на профессиональном.
Не за горами время, когда домашний кардиограф будут столь же обычен, как градусник и тонометр.
Стоимость прибора вполне доступна для семейного бюджета, так, например, отечественные аппараты стоят от 4 до 10 тысяч рублей. Они не только делают кардиограмму, но и сохраняют данные на домашнем компьютере.
Видео:
Популярные модели домашних кардиографов:
- «Армед» — имеет 3 электрода, работает от батареек, сохраняет результаты на диске, собственной карте памяти или ПК;
- HEACO — аппарат производства Великобритании. Его стоимость выше, но и возможности у него большие — он сам расшифровывает результат ЭКГ и устанавливает диагноз;
- ЭКН-01 — разработка Сколково, продается с 2013 года. Это одна из самых доступных моделей, ее стоимость около трех тысяч рублей. Прибор можно интегрировать в одежду и подключить к ПК. Результаты непрерывно передаются в центр сбора данных, откуда их получает медработник. Прибор разработан для понижения уровня смертности от сердечных заболеваний. В первую очередь суточное мониторирование нужно делать больным, живущим вдали от медучреждений.
Зная, в каких случаях делают ЭКГ, можно не волноваться, если доктор назначил это обследование.
В большинстве случаев оно назначается для исключения опасных нарушений в работе этой важнейшей мышцы и не занимает много времени.
moydiagnos.ru
Электрокардиография представляет собой недорогой и очень информативный метод диагностики, который позволяет выявить целый ряд сердечных заболеваний с причинением пациенту минимума неудобств. Результатом исследования является ЭКГ сердца – то есть электрокардиограмма в виде графика, который показывает активность органа.
Как делают ЭКГ сердца?
Принцип исследования заключается в регистрировании колебаний разницы потенциалов, которые сопровождают сокращения сердечной мышцы и передаются на кардиограф через электроды. Разницы потенциалов называют отведениями, и для их регистрации накладывают электроды на:
- правую руку;
- левую руку;
- левую ногу.
Причем каждое отведение имеет по два полюса – плюс и минус. В сумме их получается шесть. На правой ноге электрод используется как заземлитель, а потенциал с него не записывается.
Кроме отведений на конечностях, в кардиографии оценивают разницу потенциалов грудных отведений – вообще их девять, но задействуют, как правило, только шесть, и каждое имеет только один полюс. Эти электроды доктор устанавливает на груди в определенных точках.
Подготовка к ЭКГ сердца
Никаких особенных мер перед исследованием не предпринимают. Врачи советуют не волноваться во время записи ЭКГ, тем более, что этот метод диагностики неинвазивный, и пациент не испытывает никакого дискомфорта.
Не рекомендуется перед кардиографией пользоваться масляными кремами, т.к. остатки их на коже могут исказить результат измерений. С целью недопущения подобного места крепления электродов обезжиривают спиртом. Затем наносят проводящий ток гель (его можно заменить мокрыми марлевыми салфетками) и фиксируют присоску.
После этого врач включает прибор и начинается запись ЭКГ сердца – расшифровать ее, как правило, может доктор, проводящий диагностику. Однако если на графике есть серьезные отклонения, дальнейшие консультации проводит только лечащий кардиолог.
Вся процедура занимает не более пары минут. Т.к. присоски крепятся только к голому телу, стоит надеть удобную одежду (колготы придется снять в любом случае). Если у пациента сильная одышка, дабы увидеть аритмии сердца на ЭКГ точно, во время измерений ему рекомендуют сидеть, а не лежать.
Что показывает ЭКГ сердца?
Данный метод диагностики позволяет:
- Проанализировать частоты сокращения сердца и их регулярность.
- Выявить нарушения обмена магния, кальция, калия и др. электролитов.
- Распознать повреждение миокарда, сопутствующее инфаркту или ишемии.
- Выявить гипертрофию левого желудочка.
На графике кардиограммы видны зубцы P, Q, R, S, T, а еще может быть заметен небольшой зубец U. Все они соответствуют определённой фазе сокращения и расслабления сердечной мышцы.
Отклонения на ЭКГ
Прежде всего, выявляют аритмии и блокады сердца на ЭКГ – это изменения нормальной частоты и регулярности пульса.
Можно упрощенно классифицировать эти нарушения следующим образом:
- Тахикардия – ускоренное сердцебиение, то есть возрастание ЧСС; бывает физиологической (во время нагрузки) и патологической (беспокоит даже в покое).
- Брадикардия – низкая ЧСС (до 70 ударов в минуту).
- Экстрасистолия – нарушение работы сердца, при котором мышца делает внеочередное сокращение.
- Мерцательная аритмия – разновидность тахикардии, для которой свойственна хаотическая электроактивность предсердий и невозможность их координированного сокращения.
Отклонения от нормы на ЭКГ сердца оценивает кардиолог, однако данный метод диагностики может оказаться недостаточно информативным. И тогда назначают ультразвуковое исследование (Эхо-КГ), которое позволяет проследить за работой сердечной мышцы в режиме реального времени, увидеть движение крови, рассмотреть структуру клапанов. Назначать УЗИ сердца или ЭКГ, решает врач – при плановом осмотре для здоровых людей обычно достаточно только электрокардиограммы.
womanadvice.ru
Принцип работы электрокардиографа
Прибор для регистрации ЭКГ состоит из электродов, которые крепятся на тело пациентов, гальванометра, усилителя, регистратора и переключателя для отведений. Импульсы, которые образуются в сердечной мышце, вначале должны быть усилены, затем их воспринимает гальванометр. Он преобразует электрические волны в механические колебания.
Регистратор производит запись при помощи самописцев на термобумаге типичной графической кривой, которая называется электрокардиограммой.
При помощи ЭКГ исследования можно судить о состоянии сердечной мышцы по таким показателям:
- проводимость импульса;
- ритмичность сердечных сокращений;
- увеличение одного или нескольких отделов сердца;
- кровоснабжение миокарда;
- участки некроза (инфаркта) их величину, глубину и давность возникновения.
Как правильно подготовиться к ЭКГ, что нельзя делать
Электрокардиография не требует длительной подготовки, что относится к преимуществам этого метода. Ее снимают по экстренным показаниям при любом состоянии пациента. Но если назначено плановое исследование, то перед его проведением рекомендуется:
- Не принимать пищу и кофеинсодержащие напитки минимум за 3 часа до процедуры.
- Перед исследованием нужно хорошо отдохнуть.
- Исключить физические и эмоциональные нагрузки.
- Принять душ, после которого не пользоваться кремом.
Одежда подбирается таким образом, чтобы можно было легко прикрепить электроды на кожу щиколоток, запястий и грудную клетку.
В день исследования категорически запрещен прием алкогольных напитков, курения, нужно отказаться от занятий спортом и плотного завтрака. В качестве напитка лучше всего подойдет обычная питьевая вода, слабый чай или фруктовый сок.
Как делают ЭКГ
Для того чтобы снять электрокардиограмму, пациента укладывают на кушетку, медицинский работник устанавливает электроды на голенях, запястьях и грудной клетке. Если имеется затруднение дыхания в горизонтальном положении, то процедура проводится сидя.
Правила проведения процедуры
Для хорошего контакта между кожей и электродом место крепления обезжиривают при помощи этилового спирта и наносят специальный токопроводящий гель. После этого проводится снятие показаний при помощи прибора для ЭКГ-диагностики.
Вся процедура занимает около 10 — 15 минут.
Для того, чтобы получить достоверный результат, нужно быть в спокойном, расслабленном состоянии, не задерживать дыхание. Мышечная дрожь от волнения или холода может привести к искажению данных.
Общепринятыми отведениями являются 3 стандартные, 3 усиленные и 6 грудных. В каждом отведении будет записано не менее 4 сердечных циклов. После этого прибор отключают, снимают электроды и выдают врачу функциональной диагностики подписанную ленту, которую он должен расшифровать.
О методике регистрации ЭКГ смотрите в этом видео:
Есть ли особенности проведения при беременности
В организме беременной женщины меняется нагрузка на сердечную мышцу, так как она должна обеспечить кровоснабжением плод, находящийся в матке. На электрокардиограмме могут проявиться отклонения, которые не являются показателем болезни сердца.
Поэтому, начиная с 3 — 4 месяца, при расшифровке показаний вносят поправку на наличие процесса гестации.
При подготовке и проведении самой процедуры используют стандартные методики исследования.
Как делают ЭКГ женщинам
Для женщин правила установки электродов такие же, как и для мужчин. Они должны располагаться в области сердца, непосредственно на коже, поэтому до проведения ЭКГ нужно полностью снять всю одежду с грудной клетки, включая бюстгальтер. Нужно учесть, что колготки или чулки помешают прикрепить датчики к голени.
Расшифровка ЭКГ показателей
На ленте кривая, полученная после снятия кардиограммы, имеет 5 зубцов. Они возникают при последовательном сокращении предсердий и желудочков. Приняты такие обозначения:
- Зубец Р – это показатель работы правого (первая половина) и левого предсердия.
- Р Q – интервал прохождения импульса до желудочка по пучку Гисса.
- QRST – комплекс возникает при сокращении желудочков, при этом самый высокий зубец R отражает возбуждение миокарда желудочка, а Q и S – перегородки между ними, Т – возникает в период восстановления миокарда после систолы.
![](../wp-content/uploads/kak-delat-ekg_7.jpg)
В норме у взрослых
Полностью оценить электрокардиограмму может врач, так как для постановки диагноза требуется знать симптомы болезни и данные других методов исследования (анализов крови, УЗИ, ЭхоКГ). Общие характеристики, которые оценивает специалист, у здорового человека следующие:
- Ритм сокращений от 60 до 80 за минуту.
- Размер интервалов не должен превышать нормальные показатели, или быть короче, чем средние значения.
- Электрическая ось – в норме R превышает S во всех отведениях, кроме aVR, V1 — V2, иногда V3 .
- Желудочковый комплекс не больше 120 мс.
- Т положительный и длиннее комплекса QRS.
![](../wp-content/uploads/kak-delat-ekg_8.jpg)
При беременности
По мере роста матки она поднимает купол диафрагмальной перегородки и после 24 — 24 недели верхушка сердца смещается влево. Это отражается на электрокардиограмме повышением амплитуды R в первом, а S и Q в третьем отведении, желудочковый комплекс снижается вместе с сегментом ST. Изменения проводимости по сердечной мышце также связаны с влиянием гормонов, вырабатываемых плацентой.
Характерные признаки:
- Смещение оси сердца влево.
- Т двухфазный и отрицательный в правых грудных отведениях.
- Желудочковый комплекс шире, чем в норме.
- Учащенный ритм, единичные внеочередные сокращения.
![](../wp-content/uploads/kak-delat-ekg_9.jpg)
Отклонения, которые способен выявить прибор
При помощи снятия и расшифровки электрокардиограммы можно выявить признаки таких болезней:
- стенокардии и инфаркта;
- вида аритмии, расположения водителя ритма;
- блокады из-за пониженной проводимости;
- гипертрофии миокарда и ее локализации;
- признаков миокардита и перикардита;
- тромбоэмболии легочной артерии;
- симптомов легочной гипертензии;
- нарушений электролитного состава крови.
Недостатки проведения обследований на ЭКГ
Несмотря на высокую диагностическую ценность, обычная ЭКГ не может зафиксировать изменения в работе сердца вне времени ее снятия. Поэтому, наряду с традиционной методикой, пациенту может быть назначено дополнительно мониторирование в течение суток по Холтеру, пробы с физической нагрузкой.
При помощи этого способа нельзя распознать сердечные шумы, поэтому при подозрении на пороки строения клапанов или перегородок нужно проводить ЭхоКГ, фонокардиографию или УЗИ сердца.
Если планируется проведение установки стента или шунта при ишемии миокарда, то для определения локализации сужения венечных артерий требуется коронарография. Опухолевые процессы диагностируют при рентгенологическом или МРТ исследовании.
Актуальные вопросы пациентов
Метод ЭКГ является традиционным и применяется длительное время в медицинской практике. Но у пациентов часто возникают опасения по поводу его назначения. Самые распространенные вопросы:
- Как часто можно делать ЭКГ? На организм не оказывается воздействия ни электрическим, ни магнитным полем. Поэтому нет никаких ограничений частоты ее проведения. Можно снимать кардиограмму каждый день, но это используется чаще всего в условиях стационара.
- Вредно ли ЭКГ для организма? Процедура относится к полностью безопасной, так как не требует инъекций, облучения или травматического вмешательства. Ее можно назначать без опасений детям и беременным женщинам.
- Можно ли делать ЭКГ при кашле и простуде? Простудные заболевания не являются противопоказанием, но в момент кашля на ЭКГ будет искажение формы зубцов и интервалов, а также могут быть признаки дыхательной аритмии. Поэтому в плановом порядке такой вид исследования не назначается.
Таким образом, ЭКГ – это проверенный временем доступный вид диагностики, который применяется как для профилактического обследования во время диспансеризации, так и для постановки диагноза при наличии жалоб на нарушение работы сердца. Такое исследование относится к безопасным и информативным.
cardiobook.ru
Как делают ЭКГ, какой врач и как часто можно его делать?
Многие испытали на себе или хотя бы видели, как делают ЭКГ сердца.
Но только врач знает, что дает это обследование, какие нарушения в работе сердца можно выявить с помощью ЭКГ и как правильно его проводить.
ЭКГ делают, чтобы тщательно исследовать работу сердца. Такое обследование позволяет выявить причины отклонений в работе сердечной мышцы.
Как проводят ЭКГ?
В кабинете придется снять верхнюю одежду и обнажить голени. Электрокардиограмму делают всегда в положении лежа на спине.
Кожу в тех местах, где будут находиться электроды, врач обработает спиртом и нанесет мазь. На следующем этапе на руки и ноги в области щиколоток врач прикрепит манжеты с электродами.
Фото:
Электроды присоединяют не произвольно, а в определенном порядке — для удобства они окрашены в разные цвета:
- красный — на правую руку;
- желтый — на левую руку;
- черный — на правую ногу;
- зеленый — на левую ногу.
Датчики начинают накладывать с правой руки, далее одевая их по часовой стрелке. Несколько электродов-присосок врач закрепляет на груди обследуемого.
Сколько всего электродов присоединят к пациенту, зависит от модели прибора, обычно это 10 – 12. Обследуемый во время процедуры должен спокойно лежать и дышать так, как скажет врач.
Как подготовиться, если будут делать ЭКГ?
Считается, что для ЭКГ не нужна никакая подготовка. Однако если это плановое, а не экстренное обследование, то в этот день нужно избегать стрессов, физических нагрузок, придется соблюдать полный покой.
Если процедуру будут делать утром, то лучше отказаться от завтрака. Также в ночь перед процедурой нужно хорошо выспаться, а утром не стоит делать зарядку.
Если процедуру будут делать днем, то правильно будет в этот день ограничиться легкой пищей и прекратить ее прием за 2 часа до ЭКГ.
Жидкость влияет на работу мышц, в том числе и сердечной, поэтому в день, когда вам собираются делать ЭКГ, питье нужно ограничить.
Видео:
Нельзя пить энергетические напитки, кофе, чай — они простимулируют сердечную активность, из-за чего результаты ЭКГ исказятся.
Перед процедурой можно принять душ, но после мытья нельзя наносить на тело масла, кремы, лосьон, так как жирная пленка на поверхности кожи помешает ее контакту с электродами.
Когда вам делают ЭКГ, нужно максимально расслабиться. Перед самой процедурой стоит посидеть с закрытыми глазами и восстановить дыхание — ровный пульс поможет получить максимально объективные результаты.
В каких случаях делают ЭКГ?
Показанием для назначения этого исследования будет ряд состояний. Электрокардиограмму назначают, если пациент испытывает дискомфорт в грудной области.
Так же ее стоит делать при учащенном сердцебиении и тахикардии (аритмии).
Кардиограмму могут назначить, если у больного лишний вес, есть подозрение на гипертонию или если человек испытывает хронический стресс.
После расшифровки результатов кардиограммы при необходимости будет назначено или скорректировано лечение.
Направление на ЭКГ может выдать любой врач. Это обследование делают не только в случае, если есть подозрение на нарушения работы сердца, но и при профилактических осмотрах, во время беременности, перед любой операцией, при оформлении документации в санаторий, при выдаче справки, разрешающей заниматься спортом.
Фото:
Сколько раз в году нужно обследоваться? Врач может порекомендовать ежегодно обследовать сердце с помощью электрокардиографа, если человеку больше 40 лет.
В более зрелом возрасте процедуру делают раз в квартал.
После расшифровки кардиограммы можно сделать выводы он наличие или отсутствие у человека:
- аритмии,
- ишемии,
- инфаркта.
Недостатки ЭКГ:
- Исследование фиксирует далеко не всякую патологию. С его помощью не получится обнаружить кратковременное нарушение, если оно не возникнет именно тогда, когда пациенту делают кардиограмму;
- С помощью ЭКГ нельзя обнаружить шумы в сердце, пороки сердца и опухоли;
- Оценку результатов ЭКГ нужно проводить, учитывая результаты других исследований, потому что различные патологические процессы на графике могут давать сходную картину.
Терминология и расшифровка результатов
Исследование займет несколько минут, столько же потребуется, чтобы расшифровать результат.
Результаты записывают на бланке или прямо на графике в виде специальной аббревиатуры, расшифровать которую может не только врач, но и сам обследуемый.
ЧСС — это частота сокращений сердца. Нормой для взрослого человека считается 60 – 90 сокращений в минуту. Цифры больше или меньше говорят о брадикардии или тахикардии.
ЭОС — так называется электрическая ось сердца, которая показывает положение этого органа относительно грудной клетки. Ось может быть вертикальной или отклоненной от вертикали под любым градусом.
Видео:
Гипертония часто сопровождается левосторонним отклонением или горизонтальным положением оси. У лиц с лишним весом ЭОС часто горизонтальная, у худых – вертикальная.
Изменения ЭОС всегда настораживает: в случае если это произошло, после ЭКГ требуется провести более тщательное обследование.
Мерцание — встречается у большинства людей старше 60-ти лет. Это нарушение сердечного ритма, оно не имеет симптомов, но без лечения может закончиться инсультом, так как ведет к тромбообразованию.
Если на ЭКГ выявлена мерцательная аритмия, пациенту назначается антитромботическая терапия, даже если от больного до этого момента не поступало никаких жалоб.
Видео:
Синусовая аритмия — нарушение ритма сокращений. Синусовая аритмия бывает двух видов: дыхательная, не требующая лечения, и недыхательная, которая требует более глубокого изучения.
Именно чтобы выявить недыхательную аритмию, при прохождении ЭКГ врач просит исследуемого задерживать дыхание.
Экстрасистола — так называется болезненное произвольное сокращение сердца, вызывающее аномальный электрический сигнал.
Это наиболее частое отклонение в работе сердца, которое выявляется в результате ЭКГ. Не все систолы являются признаком болезни, хотя больные активно на них жалуются.
В большинстве случаев они свидетельствуют о физическом перенапряжении, вегето-сосудистой дистонии, стрессах. Видео:
Аппараты ЭКГ и принцип их работы
Кардиограф — прибор, который регистрирует биоэлектрические импульсы сердца. Результат обследования выводится на термобумагу или дисплей в виде графической кривой.
Именно этот график и называют «электрокардиограмма». Современные модели кардиографов сохраняют результат в электронном виде для их последующей компьютерной обработки.
ЭКГ — это информативный, относительно недорогой и доступный тест, который делают, когда нужно получить информацию о работе сердечной мышцы.
Видео:
Домашний кардиограф
Медицинское приборостроение продвинулось так далеко, что теперь ЭКГ можно самостоятельно.
Домашний кардиограф позволяет следить за течением болезни, фиксировать внезапные приступы, которые не успевает отследить участковый врач.
Это легкий в управлении прибор, который может иметь дома каждый «сердечник».
Кардиограмму с помощью домашнего аппарата делают очень просто, нужно лишь следовать прилагаемой инструкции. Датчиков на нем значительно меньше, чем на профессиональном.
Не за горами время, когда домашний кардиограф будут столь же обычен, как градусник и тонометр.
Стоимость прибора вполне доступна для семейного бюджета, так, например, отечественные аппараты стоят от 4 до 10 тысяч рублей. Они не только делают кардиограмму, но и сохраняют данные на домашнем компьютере.
Видео:
Популярные модели домашних кардиографов:
- «Армед» — имеет 3 электрода, работает от батареек, сохраняет результаты на диске, собственной карте памяти или ПК;
- HEACO — аппарат производства Великобритании. Его стоимость выше, но и возможности у него большие — он сам расшифровывает результат ЭКГ и устанавливает диагноз;
- ЭКН-01 — разработка Сколково, продается с 2013 года. Это одна из самых доступных моделей, ее стоимость около трех тысяч рублей. Прибор можно интегрировать в одежду и подключить к ПК. Результаты непрерывно передаются в центр сбора данных, откуда их получает медработник. Прибор разработан для понижения уровня смертности от сердечных заболеваний. В первую очередь суточное мониторирование нужно делать больным, живущим вдали от медучреждений.
Зная, в каких случаях делают ЭКГ, можно не волноваться, если доктор назначил это обследование.
В большинстве случаев оно назначается для исключения опасных нарушений в работе этой важнейшей мышцы и не занимает много времени.
Метод проведения ЭКГ
ЭКГ является одним из самых распространенных методов диагностики в кардиологии. В ходе прочтения статьи читатель узнает: что представляет собой процедура, как делают ЭКГ; какие правила нужно соблюдать в процессе проведения кардиографии, а также как читают кардиограмму доктора. В конце статьи будет сказано об особенностях прохождения кардиографии детьми и женщинами в период беременности.
Все вопросы, возникшие в ходе прочтения статьи, можно задать специалистам при помощи online формы.
Бесплатную консультацию можно получить в любое время.
Что такое ЭКГ?
При помощи такой методики, как кардиография, производятся регистрация, и исследование электрических полей, которые образуются в ходе работы сердца. Проведение кардиографии позволяет выявить наличие следующих заболеваний миокарда и нарушений в функционировании миокарда:
- можно выявить нарушение частоты сокращений сердца;
- можно обнаружить повреждение сердца;
- можно распознать сбой в функционировании сердца.
Кроме того, при помощи электрокардиографии можно выявить наличие заболеваний внесердечных, сбой обмена электролитов.
Существует определенная техника снятия ЭКГ, придерживаться которой должны и врач, и больной. Есть и правила, соблюдать которые при проведении кардиограммы необходимо. Алгоритм действий при проведении электрокардиографии следующий:
- Начинается алгоритм проведения электрокардиографии с подготовки. Больной должен снять металлические украшения. Кроме того, не должно быть одежды на той части тела, что находится выше пояса, и на голенях. На время проведения электрокардиографии пациент принимает горизонтальное положение. Места контакта кожи пациента с электродами врач обрабатывает.
- После проведения подготовки к электрокардиографии врач приступает к наложению электродов на кожу пациента для последующей регистрации. Для того чтобы зафиксировать электроды на теле, врач использует клипсы, браслеты и присоски.
- Затем электроды врач присоединяет к кардиографу.
- После подключения электродов делается регистрация.
- В конце проведения электрокардиографии врач производит запись кардиограммы.
Стоит отметить, что безошибочные результаты можно получить только в том случае, если и специалист, и пациент будут придерживаться алгоритма прохождения электрокардиографии, представленного выше.
Кроме того, специалист должен уметь снимать кардиограмму в соответствии с установленными правилами.
Как читают кардиограмму?
Существуют определенные правила чтения кардиограмм. Безошибочно прочитать кардиограмму может только врач. При расшифровке кардиограммы специалист рассматривает следующее:
- Частоту сокращений миокарда.
- Сердечный ритм. При нормальной работе миокарда наблюдается синусовый ритм.
- Электрическую ось миокарда. Электрическая ось миокарда отвечает за положение миокарда в грудной клетке. Могут наблюдаться смешения сердца от нормального положения. При отклонении оси в правую сторону специалисты часто делают вывод о наличии нарушений в функционировании правого желудочка, а при отклонении оси влево – о нарушениях в работе левого желудочка.
- Деятельность мышц желудочков. Делают выводы о работе желудочковых мышц на основании наблюдений за электрическими импульсами, которые приводят к мышцам желудочков.
- Время, которое затрачивает сердечная мышца для возвращения в исходное состояние.
Стоит отметить, что нормальные показатели частоты сокращений, сердечного ритма, электрической оси миокарда, деятельности желудочковых мышц различны для детей, взрослых и женщин в период беременности.
У взрослых они следующие:
- частота сокращений сердечной мышцы: от 60 до 80 ударов в минуту;
- электрическую ось сердечной мышцы: смешение не наблюдается;
- сердечный ритм: синусовый ритм.
У детей техника снятия ЭКГ дает возможность выявить:
- частота сокращений сердечной мышцы: у детей до 3 лет — часто от 100 до 110 ударов в минуту, у детей старше 5 лет – не более 100 ударов в минуту, у детей в подростковом возрасте – часто до 90 ударов в минуту;
- электрическую ось сердечной мышцы: смешение не наблюдается;
- сердечный ритм: синусовый ритм.
После расшифровки кардиограммы специалист может сделать выводы о наличии следующих заболеваний:
- гипертрофия сердечных отделов;
- стенокардия;
- аритмия;
- тахикардия;
- сердечная аневризма;
- перикардит.
Кроме того, могут быть сделаны выводы о наличии некоторых внесердечных заболеваний.
Особенности прохождения кардиографии детьми
Изучив внимательно методы Елены Малышевой в лечении тахикардии, аритмии, сердечной недостаточности, стенакордии и общего оздоровления организма — мы решили предложить его и вашему вниманию...
Читать подробнее...
Назначить электрокардиографию могут и ребенку, так как возрастных ограничений для прохождения кардиограммы не существует.
Только родившемуся ребенку назначить электрокардиографию могут для того, чтобы убедиться в отсутствие врожденного порока сердца. В случае возникновения подозрения на сбой в работе сердца специалисты могут сделать кардиографию ребенку любого возраста.
Алгоритм прохождения электрокардиографии детьми не отличается от прохождения ЭКГ взрослыми. И регистрация, и запись кардиографии производятся тем же образом.
Особенности прохождения ЭКГ женщинами в период беременности
Сделать кардиографию может и беременная женщина.
ЭКГ, сделанное в период беременности, позволяет выявить нарушения в функционировании миокарда у формирующегося плода, если таковые имеются.
Стоит отметить, что проведение кардиографии в период беременности не влияет на внутриутробное развитие плода.
При прохождении женщинами в период беременности электрокардиографии обычными способами выполняются и регистрация, и подключение электродов.
Дополнительно
Стоит обратить особое внимание на то, что перед кардиограммой не следует:
- употреблять алкоголь;
- курить;
В течение 15 минут перед началом кардиографии следует находиться в состоянии покоя.
Если больной не последует предписаниям, представленным выше, результат кардиограммы может оказаться ошибочным. Кроме того, может возникнуть необходимость повторного прохождения кардиографии.
Поделиться:
