ЭКГ сердца — что это такое, зачем и как проводится?

Одним из наиболее простых и доступных способов выявления патологий сердца и сосудистой системы считается электрокардиография. Такая процедура достаточно удобна и при ее проведении пациент не испытывает никаких дискомфортных ощущений.

Благодаря ее выполнению удается за короткое время получить необходимую информацию о состоянии сердца человека. Что такое ЭКГ сердца, при каких показаниях ее следует проводить и требуется ли какая-либо специальная подготовка перед исследованием?

Что такое ЭКГ?

ЭКГ – распространенный и безопасный метод обследования состояния сердца

На сегодняшний день электрокардиография сердца считается наиболее доступным и простым в исполнении кардиологическим исследованием, благодаря которому удается получить максимум информации о состоянии человека. Такую процедуру можно провести в стационарных условиях больницы, поликлинике и даже дома у больного.

Проще говоря, ЭКГ является динамической записью электрического заряда, под воздействием которого происходит сокращение сердца человека. Для того, чтобы провести оценку характеристики такого заряда выполняется запись исследования сразу с нескольких участков сердечной мышцы. Для проведения процедуры специалистом применяются электроды – специальные пластины, которые накладываются на определенные участки грудной клетки, щиколотки и запястье.

При проведении исследования информация об электродах поступает в ЭКГ- аппарат и выдает на экран двенадцать графиков, которые можно наблюдать и на бумажной ленте.

Каждый такой отдельный график отображает функционирование определенного отдела сердца. Обычно длительность электрокардиографии составляет не более 5-7 минут, ведь именно такое количество времени требуется специалисту для расшифровки полученных результатов. На самом деле, ЭКГ считается совершенно безболезненным и безопасным исследованием, поэтому его можно проводить как во время беременности, так и в детском возрасте.

Среди преимуществ такого метода исследования, как электрокардиография, можно выделить ее доступность и простоту, а также возможность оценить состояние сердца у большого количества людей. Кроме этого, такую процедуру разрешается проводить многократно для обследования одного и того же больного в динамике.

Показания к исследованию

Существует множество показаний, при которых специалисты назначают ЭКГ

Такое исследование может назначаться почти при всех отклонениях в функционировании сердца, которые были выявлены при проведении первичного обследования пациента и сбора анамнестических данных.

ЭКГ в первую очередь назначается при подозрениях на следующие патологические состояния:

сбои в кровообращении сердца
возникновение постинфарктных проблем
высокая истонченность сердечной мышцы
гипертрофическое состояние мышц органа
сбои ритма сердца

При таких патологических состояниях проведение электрокардиографии считается не только показательным, но и безопасным исследованием. Такая процедура не вызывает у пациента никаких потенциальных отклонений и осложнений.

Показаниями для проведения ЭКГ может стать появление у человека следующей симптоматики:

постоянные головокружения
частые обморочные состояния
появление болевых ощущений, локализованных в зоне грудной клетки
выявление патологий хронического характера, поражающих дыхательную систему
перебои в работе сердца
постоянная сильная одышка
высокое артериальное давление
возникновение шумов в сердце
наличие у человека такой патологии, как сахарный диабет
учащенное сердцебиение, которое никак не связано с физическими и эмоциональными нагрузками

Кроме этого, специалисты могут назначать проведение ЭКГ перед любым видом оперативного вмешательства, а также после перенесенного инсульта.

На самом деле, электрокардиография считается одним из обязательных исследований для каждого здорового человека, перешагнувшего возраст 40 лет.

В таком случае основной целью процедуры становится исключение ишемической болезни сердца, которая протекает без появления ярко выраженной симптоматики. Кроме это, удается диагностировать нарушения ритма сердца и перенесенный на ногах инфаркт миокарда.

Электрокардиография считается обязательной процедурой и для женщин во время беременности. Дело в том, что при вынашивании ребенка сердцу приходится работать с повышенной силой, поэтому такое исследование просто необходимо.

Нужна ли процедура детям?

Кардиолог не входит в список тех врачей, которым родители должны показать своего ребенка на первом году жизни. Несмотря на это, встречаются ситуации, когда визит к такому специалисту в таком возрасте просто обязателен.

Ребенку просто необходимо иметь на руках кардиологический паспорт, поэтому для проведения процедуры родителям придется обратиться к специалисту.

Дело в том, что такое исследование в первые месяцы жизни позволяет диагностировать наличие у ребенка порока сердца врожденного характера либо другой сложной патологии органа.

Ни для кого не секрет, что любое заболевание легче всего устранить в самом начале его развития, поэтому проведение ЭКГ у маленьких детей помогает избежать многих осложнений.

Специалисты кабинета функциональной диагностики способны устранить синдром внезапной смерти у детей. Благодаря электрокардиографии удается выявить рубцовые изменения органа и состояние его стенок.

Методы проведения процедуры

ЭКГ с нагрузкой

На сегодняшний день ЭКГ может проводиться с применением следующих методов:

Суточный мониторинг ЭКГ, то есть пациенту фиксируется в области грудной клетки небольшой аппарат, который фиксирует любые отклонения в работе сердца на протяжении суток. Достоинством такого метода считается тот факт, что с его помощью удается контролировать работу сердца на протяжении длительного времени и обычной бытовой активности человека.
ЭКГ с нагрузкой предполагаете применение медикаментозной и физической нагрузки, а также электрической стимуляции органа при введении датчика через пищевод. С помощью такого метода исследования удается установить начальную стадию ишемической болезни, когда пациента беспокоят болевые ощущения в сердце при физических нагрузках.
Через пищевод ЭКГ проводится в тех случаях, когда проведение исследования через грудную клетку является малоинформативным и не позволяет специалисту выявить истинный характер нарушений сердечного ритма.

Специалист назначает пациенту проведение того или иного метода исследования с учетом поставленной задачи и необходимости диагностики различных заболеваний сердца.

Противопоказания к исследованию

Преимущества ЭКГ в том, что обследование имеет минимум противопоказаний

Несмотря на то, что электрокардиография считается достаточно безвредной процедурой, от ее проведения рекомендуется отказаться при выявлении у человека хронических патологий, протекающих в острой фазе.

В некоторых случаях такое исследование может быть малоинформативным, например, при проведении тестирования на ишемию без нагрузочных тестов. Идеальным вариантом считается проведение ЭКГ в составе комплексного обследования в сочетании с эхокардиографией. При выявлении у пациентов одновременно сразу нескольких патологий не совсем логично ограничиваться проведением лишь одной электрокардиографии.

Некоторые трудности с проведением ЭКГ могут возникнуть у пациентов с осложненными травмами грудной клетки, с высокой степенью ожирения и при ином воспалении в области груди.

Отразиться на конечных результатах исследования может и присутствие электрокардиостимулятора в сердце человека.

Противопоказаниями к проведению ЭКГ с нагрузкой являются следующие состояния:

инфаркт миокарда в остром периоде
наличие у больного острых инфекционных патологий
ухудшение течения артериальной гипертонии
ишемия сердца
сердечная недостаточность хронического характера
сложные нарушения ритма
появление подозрений на расслоение аневризмы аорты

Кроме этого, отказаться от ЭКГ с нагрузкой необходимо при ухудшении течения патологий других органов и систем. Противопоказанием к проведению чреспищеводной ЭКГ являются заболевания пищевода, то есть опухоли различного характера, дивертикулы и стриктуры.

Подготовка и проведение процедуры

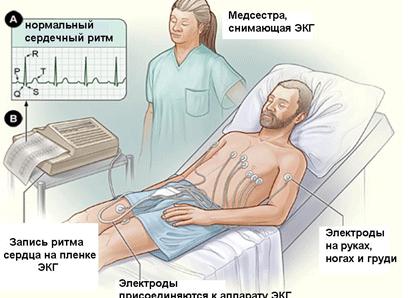

Процедура ЭКГ

На самом деле, электрокардиография не требует от человека какой-либо специальной подготовки. Отсутствуют какие-либо ограничения в употреблении продуктов и воды, а также в ограниченности бытовой активности. Непосредственно перед проведением ЭКГ рекомендуется отказаться от потребления кофе, алкогольных напитков и выкуривания большого количества сигарет. Дело в том, что все это может сказаться на работе сердца во время проведения процедуры и следствием этого могут стать не совсем достоверные результаты.

Пройти ЭКГ можно как в обычной поликлинике, таки в стационарных условиях больницы. Пациент приходит в кабинет функциональной диагностики в назначенное время, и ложиться спиной на кушетку. Перед постановкой на грудь, запястье и щиколотку электродов специалист протирает эти участки смоченной в воде губкой, что улучшает их проводимость.

После этого включается аппарат и производится постепенное считывание электрической активности сердца у исследуемого человека. Полученные результаты фиксируются в виде графической кривой на термопленке либо сразу же сохраняются на компьютере у врача.

Обычно продолжительность всего исследования составляет 5-10 минут, при этом человек не испытывает какого-либо дискомфорта или болевых ощущений.

Распространенным методом проведения ЭКГ считается выполнение нагрузочных тестов. Благодаря им удается определить присутствует ли у человека ишемическая болезнь, и в какой степени у него поражены коронарные артерии. При необходимости проведения такой ЭКГ пациент помещается на специальный велосипед и начинает вращать его педали или передвигаться по беговой дорожке, постоянно увеличивая темп.

При выполнении таких действий записывается ЭКГ, а через некоторые промежутки времени фиксируется и артериальное давление, выявленное у человека в данный момент. В некоторых случаях проводится параллельная функциональная оценка состояния легких.

Больше информации об ЭКГ можно узнать из видео:

В том случае, если у человека возникают резкие болезненные ощущения в области грудной клетки либо одышка, то исследование прекращают, не доводя его до конца. Встречаются ситуации, когда человеку противопоказаны какие-либо серьезные нагрузки на организм. Специалисты прибегают к альтернативному подходу, когда человек ничего не выполняет, а в его вену вводится специальное вещество, которое вызывает ухудшение кровотока в артериях.

Это считается имитацией воздействия на организм определенных нагрузок. После проведения такой процедуры удается выявить у пациента ишемию сердца и другие патологии, которые сопровождаются изменениями показаний ЭКГ лишь при повышении нагрузки.

Расшифровка результатов

Работу по расшифровке полученных результатов после выполнения ЭКГ проводит только врач. На кардиограмме отражается каждый нюанс функционирования сердца человека.

После расшифровки ЭКГ удается понять синусовый ли ритм сердца у исследуемого, оценить его регулярность и состояние миокарда.

В протоколе ЭКГ обычно фиксируются следующие показатели:

источник возбуждения;
частота сердечных сокращений;
правильность ритма;
определение поворота электрической оси сердца;
анализ сегмента ST;
анализ зубца Т.

Пациенту следует понимать, что самостоятельный анализ полученных результатов ЭКГ просто невозможен. Расшифровка показателей исследования должна проводиться только кардиологом, терапевтом либо специалистом функциональной диагностики.

Электрокардиография (ЭКГ): основы теории, снятие, анализ, выявление патологий

Содержание:

Примененный в практических целях в 70-х годах 19 века англичанином А. Уоллером аппарат, записывающий электрическую активность сердца, продолжает верой и правдой служить человечеству по сей день. Конечно, почти за 150 лет он претерпевал многочисленные изменения и усовершенствования, однако принцип его работы, основанный на записи электрических импульсов, распространяющихся в сердечной мышце, остался прежним.

Сейчас практически каждая бригада скорой помощи снабжена переносным, легким и мобильным электрокардиографом, который позволяет быстро снять ЭКГ, не терять драгоценных минут, диагностировать острую сердечную патологию и оперативно доставить больного в стационар. Для крупноочагового инфаркта миокарда, тромбоэмболии легочной артерии и других заболеваний, требующих принятия экстренных мер, счет идет на минуты, поэтому снятая в срочном порядке электрокардиограмма ежедневно спасает не одну жизнь.

Расшифровка ЭКГ для врача кардиологической бригады – дело обычное и, если она указывает на наличие острой сердечно-сосудистой патологии, то бригада немедленно, включив сирену, отправляется в больницу, где, минуя приемный покой, доставят больного в блок интенсивной терапии для оказания срочной помощи. Диагноз-то с помощью ЭКГ уже поставлен и время не потеряно.

Пациентам хочется знать…

Да, пациентам хочется знать, что же обозначают непонятные зубцы на ленте, оставленные самописцем, поэтому, прежде чем зайти к врачу, пациенты хотят сами расшифровать ЭКГ. Однако все не так просто и для того, чтобы понять «мудреную» запись, нужно знать, что представляет собой человеческий «мотор».

Сердце млекопитающих, к которым относится и человек, состоит из 4 камер: двух предсердий, наделенных вспомогательными функциями и имеющих сравнительно тонкие стенки, и двух желудочков, несущих на себе основную нагрузку. Левый и правый отдел сердца также различаются между собой. Обеспечение кровью малого круга менее затруднительно для правого желудочка, чем выталкивание крови в большой круг кровообращения левым. Поэтому левый желудочек более развит, но и страдает больше. Однако не глядя на разницу, оба отдела сердца должны работать равномерно и слаженно.

Сердце по своей структуре и электрической активности неоднородно, поскольку сократимые элементы (миокард) и несократимые (нервы, сосуды, клапаны, жировая клетчатка) отличаются между собой различной степенью электрического ответа.

Обычно больные, особенно старшего возраста, беспокоятся: нет ли признаков инфаркта миокарда на ЭКГ, что вполне понятно. Однако для этого нужно больше узнать о сердце и кардиограмме. И мы постараемся предоставить такую возможность, рассказав о зубцах, интервалах и отведениях и, конечно, о некоторых распространенных сердечных заболеваниях.

Способности сердца

О специфических функциях сердца впервые мы узнаем еще со школьных учебников, поэтому представляем, что сердце обладает:

Автоматизмом, обусловленным самопроизвольной выработкой импульсов, которые затем вызывают его возбуждение;
Возбудимостью или способностью сердца активизироваться под воздействием возбуждающих импульсов;
Проводимостью или «умением» сердца обеспечивать проведение импульсов от места их возникновения до сократительных структур;
Сократимостью, то есть, способностью сердечной мышцы осуществлять сокращения и расслабления под управлением импульсов;
Тоничностью, при которой сердце в диастоле не теряет свою форму и обеспечивает непрерывную циклическую деятельность.

В целом, мышца сердца в спокойном состоянии (статическая поляризация) электронейтральна, а биотоки (электрические процессы) в ней формируются при воздействии возбуждающих импульсов.

Биотоки в сердце можно записать

Электрические процессы в сердце обусловлены движением ионов натрия (Na+), которые первоначально находятся снаружи миокардиальной клетки, внутрь ее и движением ионов калия (К+), устремляющихся изнутри клетки наружу. Это перемещение создает условия для изменения трансмембранных потенциалов во время всего сердечного цикла и повторяющихся деполяризаций (возбуждение, затем сокращение) и реполяризаций (переход в первоначальное состояние). Электрической активностью обладают все миокардиальные клетки, однако медленная спонтанная деполяризация свойственна лишь клеткам проводящей системы, почему они и способны к автоматизму.

Возбуждение, распространяющееся посредством проводящей системы, последовательно охватывает отделы сердца. Начинаясь в синусно-предсердном (синусовом) узле (стенки правого предсердия), который обладает максимальным автоматизмом, импульс проходит через предсердные мышцы, атриовентрикулярный узел, пучок Гиса с его ножками и направляется к желудочкам, возбуждая при этом отделы проводящей системы еще до проявления собственного автоматизма.

Возбуждение, возникающее на наружной поверхности миокарда, оставляет эту часть электронегативный по отношению к участкам, которых возбуждение не коснулось. Однако ввиду того, что ткани организма обладают электропроводностью, биотоки проецируются на поверхность тела и могут быть зарегистрированы и записаны на движущуюся ленту в виде кривой – электрокардиограммы. ЭКГ состоит из зубцов, которые повторяются после каждого сердечного сокращения, и показывает посредством их о тех нарушениях, которые есть в человеческом сердце.

Как снимают ЭКГ?

На этот вопрос, пожалуй, могут ответить многие. Сделать ЭКГ при необходимости тоже не составит никакого труда – электрокардиограф есть в каждой поликлинике. Техника снятия ЭКГ? Это только кажется на первый взгляд, что она всем так уж знакома, а между тем, ее знают лишь медработники, прошедшие специальное обучение по снятию электрокардиограммы. Но вряд ли стоит нам вдаваться в подробности, поскольку к такой работе без подготовки нас все равно никто не допустит.

Пациентам нужно знать, как правильно подготовиться: то есть, желательно не наедаться, не курить, не употреблять алкогольные напитки и лекарства, не увлекаться тяжелым физическим трудом и не пить кофе перед процедурой, иначе можно обмануть ЭКГ. Уж тахикардия точно будет обеспечена, если не что-то другое.

Итак, совершенно спокойный пациент раздевается до пояса, освобождает ноги и укладывается на кушетку, а медсестра специальным раствором смажет нужные места (отведения), наложит электроды, от которых к аппарату идут провода разных цветов, и снимет кардиограмму.

Ее потом расшифрует врач, но если интересно, можно попробовать самостоятельно разобраться в своих зубцах и интервалах.

Зубцы, отведения, интервалы

Возможно, этот раздел будет не всем интересен, тогда его можно пропустить, но для тех, кто пытается разобраться в своей ЭКГ самостоятельно, может оказаться полезным.

Зубцы в ЭКГ обозначаются с помощью латинских букв: P, Q, R, S, T, U, где каждая из них отражает состояние различных отделов сердца:

Р – деполяризация предсердий;
Комплекс зубцов QRS – деполяризация желудочков;
Т – реполяризация желудочков;
Маловыраженный зубец U может указывать на реполяризацию дистальных участков проводящей системы желудочков.

Направленные вверх зубцы принято считать положительными, а те, которые уходят вниз – отрицательными. При этом, выраженные зубцы Q и S, будучи всегда отрицательными, идут за зубцом R, который всегда положительный.

Для записи ЭКГ, как правило, используется 12 отведений:

3 стандартных – I, II, III;
3 усиленных однополюсных отведения от конечностей (по Гольдбергеру);
6 усиленных однополюсных грудных (по Вильсону).

В некоторых случаях (аритмии, аномальное расположение сердца) возникает необходимость применения дополнительных однополюсных грудных и двухполюсных отведений и по Нэбу (D, А, I).

При расшифровке результатов ЭКГ проводят измерение продолжительности интервалов между ее составляющими. Этот расчет необходим для оценки частоты ритма, где форма и величина зубцов в разных отведениях будет показателем характера ритма, происходящих электрических явлений в сердце и (в некоторой степени) электрической активности отдельных участков миокарда, то есть, электрокардиограмма показывает, как работает наше сердце в тот или иной период.

Видео: урок по зубцам, сегментам и интервалам ЭКГ

Анализ ЭКГ

Более строгая расшифровка ЭКГ производится с помощью анализа и расчета площади зубцов при использовании специальных отведений (векторная теория), однако в практике, в основном, обходятся таким показателем, как направление электрической оси, которая представляет собой суммарный вектор QRS. Понятно, что у каждого грудная клетка устроена по-своему и сердце не имеет такого уж строгого расположения, весовое соотношение желудочков и проводимость внутри них тоже у всех разная, поэтому при расшифровке и указывается горизонтальное или вертикальное направление этого вектора.

Анализ ЭКГ врачи осуществляют в последовательном порядке, определяя норму и нарушения:

Оценивают сердечный ритм и измеряет частоту сердечных сокращений (при нормальной ЭКГ – ритм синусовый, ЧСС – от 60 до 80 ударов в минуту);
Рассчитывают интервалы (QT, норма – 390-450 мс), характеризующие продолжительность фазы сокращения (систолы) по специальной формуле (чаще использую формулу Базетта). Если этот интервал удлиняется, то врач вправе заподозрить ИБС, атеросклероз, миокардит, ревматизм. А гиперкальциемия, наоборот, приводит к укорочению интервала QT. Отраженную посредством интервалов проводимость импульсов, рассчитывают с помощью компьютерной программы, что значительно повышает достоверность результатов;
Положение ЭОС начинают рассчитывать от изолинии по высоте зубцов (в норме R всегда выше S) и если S превышает R, а ось отклоняется вправо, то думают о нарушениях деятельности правого желудочка, если наоборот – влево, и при этом высота S больше R в II и III отведениях – подозревают гипертрофию левого желудочка;
Изучают комплекс QRS, который формируется при проведении электрических импульсов к мышце желудочков и определяет деятельность последних (норма – отсутствие патологического зубца Q, ширина комплекса не более 120 мс). В случае, если данный интервал смещается, то говорят о блокадах (полных и частичных) ножек пучка Гиса или нарушении проводимости. Причем неполная блокада правой ножки пучка Гиса является электрокардиографическим критерием гипертрофии правого желудочка, а неполная блокада левой ножки пучка Гиса – может указывать на гипертрофию левого;
Описывают сегменты ST, которые отражают период восстановления исходного состояния сердечной мышцы после ее полной деполяризации (в норме находится на изолинии) и зубец Т, характеризующий процесс реполяризации обоих желудочков, который направлен вверх, ассиметричен, его амплитуда ниже зубца по продолжительности он длиннее комплекса QRS.

Работу по расшифровке проводит только врач, правда, некоторые фельдшера скорой помощи часто встречающуюся патологию прекрасно распознают, что очень важно в экстренных случаях. Но для начала все-таки нужно знать норму ЭКГ.

нормальная ЭКГ

Так выглядит кардиограмма здорового человека, сердце которого работает ритмично и правильно, но что обозначает эта запись, далеко не каждый знает, которая может изменяться при различных физиологических состояниях, например беременности. У беременных сердце занимает другое положение в грудной клетке, поэтому смещается электрическая ось. К тому же, в зависимости от срока, добавляется нагрузка на сердце. ЭКГ при беременности и будет отражать эти изменения.

Отличны показатели кардиограммы и у детей, они будут «расти» вместе с малышом, поэтому и меняться будут соответственно возрасту, лишь после 12 лет электрокардиограмма ребенка начинает приближаться к ЭКГ взрослого человека.

Самый неутешительный диагноз: инфаркт

частные формы инфаркта на ЭКГ

Самым серьезным диагнозом на ЭКГ, разумеется, является инфаркт миокарда, в распознавании которого кардиограмме принадлежит главная роль, ведь именно она (первая!) находит зоны некроза, определяет локализацию и глубину поражения, может отличить острый инфаркт от аневризм и рубцов прошлого.

Классическими признаками инфаркта миокарда на ЭКГ считают регистрацию глубокого зубца Q (OS), возвышение сегмента ST, который деформирует R, сглаживая его, и появление в дальнейшем отрицательного остроконечного равнобедренного зубца Т. Такое возвышение сегмента ST визуально напоминает кошачью спинку («кошка»). Однако различают инфаркт миокарда с зубцом Q и без него.

Видео: признаки инфаркта на ЭКГ

Когда с сердцем что-то не так

Часто в заключениях ЭКГ можно встретить выражение: «Гипертрофия левого желудочка». Как правило, такую кардиограмму имеют люди , сердце которых длительное время несло дополнительную нагрузку, например, при ожирении. Понятно, что левому желудочку в подобных ситуациях приходится нелегко. Тогда электрическая ось отклоняется влево, а S становится больше R.

гипертрофия левого (слева) и правого (справа) желудочков сердца на ЭКГ

Видео: гипертрофии сердца на ЭКГ

Синусовая аритмия – явление интересное и пугаться его не следует, поскольку она присутствует у здоровых людей и не дает ни симптомов, ни последствий, скорее, служит для отдыха сердца, поэтому считается кардиограммой здорового человека.

Видео: аритмии на ЭКГ

Нарушение внутрижелудочковой проводимости импульсов проявляется в атриовентрикулярных блокадах и блокадах ножек пучка Гиса. Блокада правой ножки пучка Гиса — высокий и широкий зубец R в правых грудных отведениях, при блокаде левой ножки — маленький R и широкий глубокий S зубец в правых грудных отведениях, в левых грудных — R расширен и зазубрен. Для обеих ножек характерно расширение желудочкового комплекса и его деформация.

Атриовентрикулярные блокады, вызывающие нарушение внутрижелудочковой проводимости, выражаются тремя степенями, которые определяются тем, как проведение достигает желудочков: медленно, иногда или вовсе не достигает.

Но все это, можно сказать, «цветочки», поскольку симптомов или вовсе нет, или они имеют не такое уж страшное проявление, например, могут случиться одышка, головокружение и утомляемость при атриовентрикулярной блокаде, да и то лишь в 3 степени, а 1 ее степень для молодых тренированных людей вообще очень свойственна.

Видео: блокады на ЭКГ

Видео: блокады ножек пучка Гиса на ЭКГ

Метод Холтера

ХМ ЭКГ – что ж это за аббревиатура такая непонятная? А так называют длительную и непрерывную регистрацию электрокардиограммы с помощью переносного портативного магнитофона, который и записывает ЭКГ на магнитную ленту (метод Холтера). Такая электрокардиография применяется с целью уловить и зарегистрировать различные нарушения, которые возникают периодически, поэтому обычная ЭКГ не всегда способна их распознать. Кроме того, отклонения могут происходить в определенное время или в определенных условиях, поэтому, чтобы сопоставить эти параметры с записью ЭКГ, больной ведет очень подробный дневник. В нем он описывает свои ощущения, фиксирует время отдыха, сна, бодрствования, любую активную деятельность, отмечает симптомы и проявления заболевания. Длительность такого мониторирования зависит от того, с какой целью было назначено исследование, однако, поскольку наиболее распространенной является регистрация ЭКГ в течение суток, его называют суточным, хотя современная аппаратура позволяет проводить мониторинг и до 3 суток. А имплантированный под кожу прибор – и того дольше.

Суточное холтеровское мониторирование назначается при нарушениях ритма и проводимости, безболевых формах ишемической болезни сердца, стенокардии Принцметала и других патологических состояниях. Также показаниями к применению холтера является наличие у больного искусственного водителя ритма (контроль над его функционированием) и применение антиаритмических лекарственных средств и препаратов для лечения ишемии.

Подготовиться к холтеровскому мониторингу тоже просто, однако мужчинам места прикрепления электродов следует побрить, поскольку волосяной покров будет искажать запись. Хоть и считается, что суточное мониторирование особой подготовки не требует, однако больного, как правило, информируют, что ему можно, а чего нельзя. Конечно, нельзя погружаться в ванну, аппарат не любит водных процедур. Есть такие, которые и душ не приемлют, тут уж только терпеть остается, к сожалению. Чувствителен прибор к магнитам, микроволнам, металлодетекторам и высоковольтным линиям, поэтому лучше не испытывать его на прочность, он все равно запишет неправильно. Не нравится ему синтетика и всяческие украшения из металла, поэтому на время следует перейти на хлопковую одежду, а о бижутерии забыть.

Видео: врач о холтеровском мониторировании

Велосипед и ЭКГ

Все о таком велосипеде что-то слышали, но не все на нем бывали (да и не всем можно). Дело в том, что скрытые формы недостаточности коронарного кровообращения, нарушения возбудимости и проводимости плохо выявляются на ЭКГ, снятой в покое, поэтому принято применять так называемую велоэргометрическую пробу, при которой кардиограмма регистрируется с применением дозированных нарастающих (бывает и постоянных) нагрузок. Во время проведения ЭКГ с нагрузкой параллельно контролируется общая реакция пациента на эту процедуру, артериальное давление и пульс.

виды стресс-ЭКГ: с велотренажером и беговой дорожкой

Максимальная частота пульса при велоэрггометрическом тесте зависит от возраста и составляет 200 ударов минус количество лет, то есть, 20-летние могут и 180 уд/мин себе позволить, а вот в 60 лет уже 130 уд/мин будет пределом.

Велоэргометрическая проба назначается, если необходимо:

Уточнить поставленный диагноз ИБС, нарушений ритма и проводимости, протекающих в скрытой форме;
Оценить эффективность лечения ишемической болезни сердца;
Выбрать медикаментозные препараты при установленном диагнозе ИБС;
Подобрать режимы тренировок и нагрузок в период реабилитации больных, перенесших инфаркт миокарда (до истечения месяца от начала ИМ это возможно лишь в специализированных клиниках!);
Дать прогностическую оценку состоянию пациентов, страдающих ишемической болезнью сердца.

Однако проведение ЭКГ с нагрузкой имеет и свои противопоказания, в частности, подозрение на инфаркт миокарда, стенокардия напряжения, аневризмы аорты, некоторые экстрасистолии, хроническая сердечная недостаточность в определенной стадии, нарушение мозгового кровообращения и тромбофлебит являются препятствием к проведению теста. Эти противопоказания являются абсолютными.

Кроме этого, существует ряд относительных противопоказаний: некоторые пороки сердца, артериальная гипертензия, пароксизмальная тахикардия, частая экстрасистолия, атриовентрикулярная блокада и др.

А что такое фонокардиография?

ФКГ или фонокардиографический метод исследования позволяет звуковую симптоматику сердца изобразить графически, объективизировать ее и правильно соотнести тоны и шумы (их формы и продолжительность) с фазами сердечного цикла. Кроме того, фонография помогает в определении некоторых временных интервалов, например, Q — I тон, тон открытия митрального клапана – II тон и т.п. При ФКГ синхронно записывается и электрокардиограмма (обязательное условие).

Метод фонокардиографии несложный, современные аппараты позволяют выделять высоко- и низкочастотные компоненты звуков и представлять их наиболее удобными для восприятия исследователя (сопоставим с аускультацией). Но в улавливании патологического шума ФКГ не превосходит аускультативный метод, поскольку не обладает большей чувствительностью, поэтому врача с фонендоскопом все-таки не заменяет.

Назначается фонокардиография в случаях, когда необходимо уточнить происхождение шумов в сердце или диагноз клапанных пороков сердца, определить показания к оперативному вмешательству при пороках сердца, а также, если после инфаркта миокарда появляется необычная аускультативная симптоматика.

В динамическом исследовании с применением ФКГ нуждаются в случае активного ревмокардита, чтобы выяснить закономерность формирования пороков сердца, и при инфекционном эндокардите.

Вывести все публикации с меткой:

Перейти в раздел:

Заболевания, болезни сердца и аорты

Шаг 1: оплатите консультацию с помощью формы → Шаг 2: после оплаты задайте свой вопрос в форму ниже ↓ Шаг 3: Вы можете дополнительно отблагодарить специалиста еще одним платежом на произвольную сумму ↑

Что такое экг сердца

Электрокардиография (ЭКГ) – один из электрофизиологических методов регистрации биопотенциалов сердца. Электрические импульсы сердечной ткани передаются на накожные электроды, расположенные на руках, ногах и грудной клетке. Затем эти данные выводятся либо в графическом виде на бумаге, либо отображаются на дисплее.

В классическом варианте в зависимости от места расположения электрода выделяют, так называемые, стандартные, усиленные и грудные отведения. Каждое из них показывает биоэлектрические импульсы, снятые с сердечной мышцы под определенным углом. Благодаря такому подходу в итоге на электрокардиограмме вырисовывается полная характеристика работы каждого участка сердечной ткани.

Рисунок 1. ЭКГ лента с графическими данными

Что же показывает ЭКГ сердца? При помощи этого распространенного диагностического метода можно определить конкретное место, в котором происходит патологический процесс. Помимо каких-либо нарушений в работе миокарда (сердечной мышце), ЭКГ показывает пространственное расположение сердца в грудной клетке.

Основные задачи электрокардиографии

Своевременное определение нарушений ритмичности и частоты сердечных сокращений (выявление аритмий и экстрасистол).
Определение острых (инфаркт миокарда) либо хронических (ишемия) органических изменений сердечной мышцы.
Выявление нарушений внутрисердечных проведений нервных импульсов (нарушение проводимости электрического импульса по проводящей системе сердца (блокады)).
Определение некоторых острых (ТЭЛА – тромбоэмболия легочной артерии) и хронических (хронический бронхит с дыхательной недостаточностью) легочных заболеваний.
Выявление электролитных (уровень калия, кальция) и иных изменений миокарда (дистрофия, гипертрофия (увеличение толщины сердечной мышцы)).
Косвенная регистрация воспалительных заболеваний сердца (миокардит).

Недостатки метода

Основным недостатком электрокардиографии является кратковременная регистрация показателей. Т.е. на записи отображается работа сердца только в момент снятия ЭКГ в состоянии покоя. Ввиду того, что вышеописанные нарушения могут быть преходящими (появляться и исчезать в любое время), специалисты нередко прибегают к суточному мониторированию и регистрации ЭКГ с нагрузкой (нагрузочные тесты).

Показания к проведению ЭКГ

Электрокардиография проводится в плановом, либо в экстренном порядке. Плановая регистрация ЭКГ осуществляется при ведении беременности, при поступлении пациента в больницу, в процессе подготовки человека к операциям или сложным медицинским процедурам, для оценки сердечной деятельности после определенного лечения либо оперативных медицинских вмешательств.

С профилактической целью ЭКГ назначается:

людям с высоким артериальным давлением;
при атеросклерозе сосудов;
в случае ожирения;
при гиперхолистеринемии (повышение уровня холестерина в крови);
после некоторых перенесенных инфекционных заболеваний (ангина и др.);
при заболеваниях эндокринной и нервной систем;
лицам старше 40 лет и людям, подверженным стрессам;
при ревматологических заболеваниях;
людям с профессиональными рисками и вредностями для оценки профпригодности (пилоты, моряки, спортсмены, водители…).

В экстренном порядке, т.е. «в сию минуту» ЭКГ назначается:

при болях или ощущениях дискомфорта за грудиной либо в грудной клетке;
в случае появления резкой одышки;
при длительных сильных болях в животе (особенно в верхних отделах);
в случае стойкого повышения артериального давления;
при возникновении необъяснимой слабости;
при потере сознания;
при травме грудной клетки (с целью исключить повреждения сердца);
в момент или после нарушения сердечного ритма;
при болях в грудном отделе позвоночника и спине (особенно слева);
при сильной боли в области шеи и нижней челюсти.

Противопоказания к ЭКГ

Абсолютных противопоказаний к снятию ЭКГ нет. Относительными противопоказаниями к электрокардиографии могут являться различные нарушения целостности кожных покровов в местах прикрепления электродов. Однако следует помнить, что в случае экстренных показаний ЭКГ следует снимать всегда без исключений.

Подготовка к электрокардиографии

Особенной подготовки к ЭКГ также не существует, но есть некоторые нюансы выполнения процедуры, о которых пациента должен предупредить врач.

Необходимо знать принимает ли пациент сердечные препараты (должна быть сделана пометка на бланке направления).
Во время процедуры нельзя разговаривать и двигаться, необходимо лежать, расслабившись и дышать спокойно.
Слушать и выполнять несложные команды медперсонала, если это необходимо (вдохнуть и не дышать на протяжении нескольких секунд).
Важно знать, что процедура безболезненная и безопасная.

Искажение записи электрокардиограммы возможно при движениях пациента или в случае неправильного заземления аппарата. Причиной неправильной записи также может быть неплотное прилегание электродов к кожным покровам или их неправильное подсоединение. Помехи в записи нередко бывают при мышечной дрожи или при электрической наводке.

Проведение электрокардиографии или как делают ЭКГ

Рисунок 2. Наложение электродов при ЭКГ При записи кардиограммы пациент лежит на спине на горизонтальной поверхности, руки вытянуты вдоль туловища, ноги выпрямлены и не согнуты в коленях, грудь обнажена. К лодыжкам и запястьям крепятся по одному электроду согласно общепринятой схеме:

к правой руке – красный электрод;
к левой руке – желтый;
к левой ноге – зеленый;
к правой ноге – черный.

Затем на грудную клетку накладывается еще 6 электродов.

После полного подключения пациента к аппарату ЭКГ производится процедура записи, которая на современных электрокардиографах длится не более одной минуты. В некоторых случаях медработник просит пациента вдохнуть и не дышать на протяжении 10-15 секунд и проводит в это время дополнительную запись.

В конце процедуры на ЭКГ-ленте указывается возраст, Ф.И.О. пациента и скорость, на которой снята кардиограмма. Затем специалистом проводится расшифровка записи.

Расшифровка ЭКГ и интерпретация

Расшифровкой электрокардиограммы занимается либо кардиолог, либо врач функциональной диагностики, либо фельдшер (в условия скорой помощи). Данные сравниваются с эталонной ЭКГ. На кардиограмме обычно различаются пять основных зубцов (P, Q, R, S, T) и малозаметную U-волну.

Рисунок 3. Основные характеристики кардиограммы

Таблица 1. ЭКГ расшифровка у взрослых норма

ЭКГ расшифровка у взрослых, норма в таблице

Различные изменения зубцов (их ширины) и интервалов могут свидетельствовать о замедлении проведения нервного импульса по сердцу. Инверсия зубца T и/или подъем или снижение интервала ST относительно изометрической линии говорит о возможном повреждении клеток миокарда.

Во время расшифровки ЭКГ, кроме изучения форм и интервалов всех зубцов, проводится комплексная оценка всей электрокардиограммы. В этом случае изучается амплитуда и направление всех зубцов в стандартных и усиленных отведениях. К ним относятся I, II, III, avR, avL и avF. (см рис.1) Имея суммарную картину этих элементов ЭКГ можно судить об ЭОС (электрической оси сердца), которая показывает наличие блокад и помогает определить расположение сердца в грудной клетке.

К примеру, у тучных лиц ЭОС может быть отклонена влево и вниз. Таким образом, расшифровка ЭКГ содержит все сведения об источнике сердечного ритма, проводимости, величине сердечных камер (предсердия и желудочки), изменениях миокарда и электролитных нарушениях в сердечной мышце.

Основное и наиболее важное клиническое значение ЭКГ имеет при инфаркте миокарда, нарушениях проводимости сердца. Анализируя электрокардиограмму, можно получить сведения об очаге некроза (локализация инфаркта миокарда) и его давности. Следует помнить, что оценка ЭКГ должна проводиться в комплексе с эхокардиографией, суточным (холтеровским) мониторированием ЭКГ и функциональными нагрузочными пробами. В некоторых случаях ЭКГ может быть практически неинформативна. Такое наблюдается при массивных внутрижелудочковых блокадах. К примеру, ПБЛНПГ (полная блокада левой ножки пучка Гисса). В этом случае необходимо прибегнуть к иным диагностическим методам.

Видео по теме «ЭКГ норма»

Как читать ЭКГ? Как расшифровать электрокардиограмму самостоятельно? Что показывает ЭКГ

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Главная страница » Диагностика » ЭКГ » Расшифровка ЭКГ у взрослых и детей, нормы в таблицах и другая полезная информация

Расшифровка ЭКГ у взрослых и детей, нормы в таблицах и другая полезная информация

Патология сердечно-сосудистой системы – одна из наиболее распространенных проблем, которой подвержены люди всех возрастов. Своевременное лечение и диагностика работы системы кровообращения может существенно снизить риск развития опасных заболеваний.

На сегодняшний день самым эффективным и легкодоступным методом исследования работы сердца является электрокардиограмма.

Основные правила

При изучении результатов обследования пациента, врачи обращают внимание на такие составляющие ЭКГ, как:

Оценивается не только их наличие или отсутствие, но и высота, продолжительность, расположение, направление и последовательность.

Существуют строгие параметры нормы для каждой линии на ленте ЭКГ, малейшее отклонение от которых может свидетельствовать о нарушениях в работе сердца.

Анализ кардиограммы

Вся совокупность линий ЭКГ исследуется и измеряется математически, после чего врач может определить некоторые параметры работы сердечной мышцы и её проводящей системы: ритм сердца, частоту сердечных сокращений, водитель ритма, проводимость, электрическую ось сердца.

На сегодняшний день все эти показатели исследуют высокоточные электрокардиографы.

Синусовый ритм сердца

Это параметр, отражающий ритмичность сердечных сокращений, возникающих под влиянием синусового узла (в норме). Он показывает слаженность работы всех отделов сердца, последовательность процессов напряжения и расслабления сердечной мышцы.

Ритм очень легко определить по самым высоким зубцам R. если расстояние между ними одинаковое на протяжении всей записи или отклоняется не более чем на 10%, значит пациент не страдает аритмией.

Количество ударов в минуту можно определить не только считая пульс, но и по ЭКГ. Для этого необходимо знать скорость, с которой проводилась запись ЭКГ (обычно это 25, 50 или 100мм/с), а также расстояние между самыми высокими зубцами (от одной вершины к другой).

Умножая продолжительность записи одного мм на длину отрезка R-R. можно получить ЧСС. В норме его показатели колеблются от 60 до 80 ударов в минуту.

Источник возбуждения

Автономная нервная система сердца устроена таким образом, что процесс сокращения зависит от скопления нервных клеток в одной из зон сердца. В норме это синусовый узел, импульсы от которого расходятся по всей нервной системе сердца.

В некоторых случаях роль водителя ритма могут брать на себя другие узлы (предсердный, желудочковый, атриовентрикулярный). Определить это можно, исследуя зубец P — малозаметный, находящийся чуть выше изолинии.

Что такое постмиокардический кардиосклероз и чем он опасен? Есть ли возможность вылечить его быстро и эффективно? Нет ли вас в группе риска? Выясните все!

Причины развития кардиосклероза сердца и основные факторы риска подробно рассмотрены в нашей следующей статье .

Детальную и исчерпывающую информацию о симптомах кардиосклероза сердца вы можете прочесть здесь.

Проводимость

Это критерий, показывающий процесс передачи импульса. В норме импульсы передаются последовательно от одного водителя ритма к другому, не меняя порядок.

Электрическая ось

Показатель, основанный на процессе возбуждения желудочков. Математический анализ зубцов Q, R, S в I и III отведениях позволяет рассчитать некий результирующий вектор их возбуждения. Это необходимо для установления функционирования ветвей пучка Гиса.

Полученный угол наклона оси сердца оценивается по величине: 50-70° норма, 70-90° отклонение вправо, 50-0° отклонение влево.

В тех случаях, когда наблюдается наклон более чем на 90° или более чем -30°, имеет место быть серьёзное нарушение в работе пучка Гиса.

Зубцы, сегменты и интервалы

Зубцы – участки ЭКГ, лежащие выше изолинии, их значение таково:

P – отражает процессы сокращения и расслабления предсердий.
Q, S – отражают процессы возбуждения межжелудочковой перегородки.
R – процесс возбуждения желудочков.
T – процесс расслабления желудочков.

Интервалы – участки ЭКГ, лежащие на изолинии.

PQ – отражает время распространения импульса от предсердий до желудочков.

Сегменты – участки ЭКГ, включающие в себя интервал и зубец.

QRST – длительность сокращения желудочков.
ST – время полного возбуждения желудочков.
TP – время электрической диастолы сердца.

Норма у мужчин и женщин

Расшифровка ЭКГ сердца и нормы показателей у взрослых представлены в этой таблице:

Здоровые детские результаты

Расшифровка результатов измерений ЭКГ у детей и их норма в этой таблице:

Опасные диагнозы

Какие опасные состояния можно определить по показаниям ЭКГ при расшифровке?

Экстрасистолия

Это явление характеризуется сбоем сердечного ритма. Человек ощущает временное увеличение частоты сокращений с последующей паузой. Связано с активацией других водителей ритма, посылающих наравне с синусовым узлом дополнительный залп импульсов, что и приводит к внеочередному сокращению.

Если экстрасистолы появляются не чаще 5 раз в час, то существенного вреда здоровью они нанести не могут.

Характеризуется изменением периодичности синусового ритма. когда импульсы поступают с разной частотой. Только 30% подобных аритмий требуют лечения, т.к. способны спровоцировать более серьёзные заболевания.

В остальных случаях это может быть проявлением физической активности, изменением гормонального фона, результатом перенесенной лихорадки и не угрожает здоровью.

Брадикардия

Возникает при ослаблении синусового узла, неспособного генерировать импульсы с должной частотой, вследствие чего замедляется и ЧСС, вплоть до 30-45 ударов в минуту .

Брадикардия может быть и проявлением нормальной функции сердца, в случае, если ЭКГ записано в период сна.

Тахикардия

Противоположное явление, характеризующееся увеличением ЧСС более 90 ударов в минуту. В некоторых случаях временная тахикардия возникает под действием сильных физических нагрузках и эмоциональных стрессах, а также в период болезней связанных с повышением температуры.

Нарушение проводимости

Помимо синусового узла, существуют и другие нижележащие водители ритма второго и третьего порядков. В норме они проводят импульсы от водителя ритма первого порядка. Но если их функции ослабевают, человек может ощущать слабость, головокружение. вызванные угнетением работы сердца.

Также возможно понижение артериального давления, т.к. желудочки будут сокращаться реже или аритмично.

Множество факторов могут привести к нарушениям в работе и самой сердечной мышцы. Развиваются опухоли, нарушается питание мышцы, сбои в процессах деполяризации. Большинство из этих патологий требуют серьёзного лечения.

Почему могут быть различия в показателях

В некоторых случаях, при проведении повторного анализа ЭКГ, выявляются отклонения от ранее полученных результатов. С чем это может быть связано?

Разное время суток. Обычно ЭКГ рекомендуется делать утром или днём, когда организм ещё не успел подвергнуться влиянию стрессовых факторов.
Нагрузки. Очень важно, что бы при записи ЭКГ пациент был спокоен. Выброс гормонов может увеличить ЧСС и исказить показатели. Кроме того, перед обследованием также не рекомендуется заниматься тяжёлым физическим трудом.
Прием пищи. Процессы пищеварения влияют на кровообращение, а спиртные напитки, табак и кофеин могут отразиться на ЧСС и давлении.
Электроды. Неправильное их наложение или случайное смещение могут серьёзно изменить показатели. Поэтому важно не двигаться во время записи и обезжиривать кожу в области наложения электродов (использование кремов и других средств для кожи перед обследованием крайне нежелательно).
Фон. Иногда повлиять на работу электрокардиографа могут посторонние приборы.

Узнайте все про восстановление после инфаркта — как жить, что есть и чем лечиться, чтобы поддержать свое сердце?

Положена ли группа инвалидности после инфаркта и на что рассчитывать в плане работы? Мы расскажем в нашем обзоре.

Редкий, но меткий инфаркт миокарда задней стенки левого желудочка — что это такое и почему опасно.

Дополнительные методики обследования

Метод долговременного изучения работы сердца. возможный благодаря переносному компактному магнитофону, который способен фиксировать результаты на магнитную пленку. Метод особенно хорош, когда необходимо исследовать периодически возникающие патологии, их частоту и время появления.

Беговая дорожка

В отличие от обычной ЭКГ, записывающейся в состоянии покоя, данный метод основывается на анализе результатов после физической нагрузки. Чаще всего это используется для оценки риска возможных патологий, не выявленных на стандартной ЭКГ, а также при назначении курса реабилитации пациентам, перенесшим инфаркт.

Фонокардиография

Позволяет анализировать тоны и шумы сердца. Их продолжительность, периодичность и время возникновения соотносятся с фазами сердечной активности, что дает возможность оценить работу клапанов, риски развития эндо- и ревмокардита.

Стандартная ЭКГ представляет собой графическое изображение работы всех отделов сердца. На ее точность могут повлиять множество факторов, поэтому следует соблюдать рекомендации врача.

Обследование выявляет большую часть патологий сердечно-сосудистой системы, однако для точного диагноза могут потребоваться дополнительные анализы.

Напоследок предлагаем посмотреть видео-курс по расшифровке «ЭКГ под силу каждому»:

No related posts.

Источники: http://www.webmedinfo.ru/elektrokardiografiya.html, http://fb.ru/article/295016/kak-chitat-ekg-kak-rasshifrovat-elektrokardiogrammu-samostoyatelno-chto-pokazyivaet-ekg, http://oserdce.com/diagnostika/ekg/rasshifrovka.html

Расшифровка экг для чайников

Электрокардиограмма – первый показатель состояния сердца. Она отражает все проблемы сердечно-сосудистой системы человека, дает возможность выявить недуги на ранних этапах, чтобы предпринять необходимое лечение. Но дабы правильно поставить диагноз, кардиограмму нужно верно истолковать.

Из чего состоит кардиограмма

Расшифровка ЭКГ требует четкого понимания, что вообще собой представляет этот тест. Электрокардиограмма схематично отображает электрическую активность сердечной мышцы на бумаге или электронном носителе. Она записывается на специальную калиброванную бумагу. Длина горизонтальной оси квадрата (самого маленького деления) – 1 мм, по времени она равна 0,04 секунды, соответственно, большие блоки по 5 мм равны 0,2 секунды. Черные метки вверху обозначают интервалы по три секунды. Вертикальная линия, состоящая из двух блоков, равна одному милливольту – это единица измерения электрического напряжения, тысячная доля вольта. Чтобы понимать, о чем идет речь, стоит посмотреть фото расшифровки ЭКГ.

На кардиограмме отображаются 12 отведений: первая половина идет от конечностей, а вторая – грудные. Они зависят от расположения электродов на теле человека, поэтому весьма важно разместить их правильно. Данные отведения отображают деятельность разных участков миокарда. Электроды на теле расставляют соответственно им.

Распространение импульса по сердцу на кардиограмме отображают интервалы, сегменты и зубцы. Последние обозначают латинскими буквами: P, Q, R, S, T, U. Зубец R всегда негативный, он отображает показатели по миокарду, Q и S – позитивны, они показывают распространения импульса по межжелудочковой перегородке. Что касается трактовки зубцов T и U, то всё зависит от их формы, амплитуды и знака. Первый отображает реполяризацию миокарда, а значение второго для диагностирования особой роли не играет. Нормальная расшифровка ЭКГ предусматривает, что все показатели должны быть рассчитаны до сотой доли секунды, иначе можно их превратно истолковать.

Какие показатели считаются оптимальными

Для эффективной расшифровки ЭКГ нужно изучить показатели нормы. Прежде всего стоит обратить внимание на сердечный ритм. В норме он должен быть синусовым. Это подразумевает, что зубцы Р должны иметь постоянную форму, расстояние между показателями Р-Р и R-R – быть одинаковым, а количество сокращений – 60-80 в минуту.

Электрическая ось сердца является отображением вектора возбуждения желудочков от импульса, она считается по специальным медицинским таблицам, поэтому расшифровка ЭКГ для начинающих может показаться весьма сложной. Отклонения ЭОС определяются по альфа-углу. Если ось находится в нормальном положении, значение угла составляет 50-70 градусов. Стоит обратить внимание: зубец R должен быть выше, чем S. Интервалы зубцов показывают, как электрический импульс проходит между отделениями сердца. Каждому из них присущи конкретные показатели нормы.

Ширина группы зубцов Q-R-S в нормальных условиях равна 60-100 мс.
Группа зубцов Q-T отображает продолжительность сокращения желудочков. Норма – 390-450 мс.
Для зубца Q оптимальная длина 0,04 с, а глубина – не больше 3 мм.
Зубец S не должен превышать высоту 20 мм.
Норма для зубца Т заключаются в том, что в I и II отведениях он должен направляться вверх, а в отведении aVR иметь отрицательный показатель.

Выявление отклонений и заболеваний

Если разобраться с показателями нормы, при расшифровке ЭКГ любая патология может быть выявлена самостоятельно. Начать стоит с сердечного ритма. Если электрическое возбуждение начинается не с синусового узла, это показатель аритмии. Зависимо от отделения сердца, в котором начинается деполяризация, диагностируют тахикардию (ускорение ритма) или брадикардию (замедление). Еще один важный показатель отклонений – аномальные зубцы и интервалы.

Удлинение интервала между зубцами Q и T свидетельствует о миокардите, ревматизме, склерозе или ишемической болезни. Когда показатели Q не отвечают норме, это сигнализирует о патологиях миокарда.
Если зубец R не отображается на всех отведениях, это говорит, что возможна гипертрофия желудочков.
Отклонения в сегменте ST указывают на ишемию миокарда.
Зубец T, который не вписывается в нормы, может указывать на гипокалиемию или гиперкалиемию.
Расширение зубца Р, особенно вдвое, свидетельствует об атриовентрикулярной блокаде.
Резкий подъем сегмента ST означает, что пациенту грозит острый инфаркт или перикардит, а его опущение – об ишемии миокарда либо о том, что человек принимает сердечные гликозиды.

То или иное положение электрической оси сердца может свидетельствовать о разных заболеваниях. Когда ЭОС расположена горизонтально или наклонена влево, можно говорить о гипертонии у пациента. Если ось отклоняется вправо, возможно, что человек имеет хронические заболевания легких. Доктор должен обеспокоится, если в течение короткого времени электрическая ось внезапно сменила положение. Особенность ЭОС в том, что ее показатели могут зависеть от разных факторов. К примеру, вертикальное положение часто встречается у людей худощавого телосложения, а горизонтальное – у полных.

Кардиограмма может свидетельствовать о ряде заболеваний. Но не спешите ставить диагнозы самостоятельно. Растолковать ЭКГ для начинающих очень затруднительно, ведь не все показатели можно рассчитать самостоятельно. Лучше обратиться к профессионалу, который растолкует кардиограмму правильно и сможет поставить точные диагнозы.

medsosud.ru

Основные правила

При изучении результатов обследования пациента, врачи обращают внимание на такие составляющие ЭКГ, как:

Зубцы;
Интервалы;
Сегменты.

Анализ кардиограммы

На сегодняшний день все эти показатели исследуют высокоточные электрокардиографы.

Синусовый ритм сердца

Ритм очень легко определить по самым высоким зубцам R: если расстояние между ними одинаковое на протяжении всей записи или отклоняется не более чем на 10%, значит пациент не страдает аритмией.

ЧСС

Умножая продолжительность записи одного мм на длину отрезка R-R, можно получить ЧСС. В норме его показатели колеблются от 60 до 80 ударов в минуту.

Источник возбуждения

Проводимость

Электрическая ось

Зубцы, сегменты и интервалы

Зубцы – участки ЭКГ, лежащие выше изолинии, их значение таково:

P – отражает процессы сокращения и расслабления предсердий.
Q, S – отражают процессы возбуждения межжелудочковой перегородки.
R – процесс возбуждения желудочков.
T – процесс расслабления желудочков.

Интервалы – участки ЭКГ, лежащие на изолинии.

PQ – отражает время распространения импульса от предсердий до желудочков.

Сегменты – участки ЭКГ, включающие в себя интервал и зубец.

QRST – длительность сокращения желудочков.
ST – время полного возбуждения желудочков.
TP – время электрической диастолы сердца.

Норма у мужчин и женщин

Расшифровка ЭКГ сердца и нормы показателей у взрослых представлены в этой таблице:

Здоровые детские результаты

Расшифровка результатов измерений ЭКГ у детей и их норма в этой таблице:

Опасные диагнозы

Какие опасные состояния можно определить по показаниям ЭКГ при расшифровке?

Экстрасистолия

Аритмия

Характеризуется изменением периодичности синусового ритма, когда импульсы поступают с разной частотой. Только 30% подобных аритмий требуют лечения, т.к. способны спровоцировать более серьёзные заболевания.

Брадикардия

Тахикардия

Нарушение проводимости

Помимо синусового узла, существуют и другие нижележащие водители ритма второго и третьего порядков. В норме они проводят импульсы от водителя ритма первого порядка. Но если их функции ослабевают, человек может ощущать слабость, головокружение, вызванные угнетением работы сердца.

Также возможно понижение артериального давления, т.к. желудочки будут сокращаться реже или аритмично.

Почему могут быть различия в показателях

Разное время суток. Обычно ЭКГ рекомендуется делать утром или днём, когда организм ещё не успел подвергнуться влиянию стрессовых факторов.
Нагрузки. Очень важно, что бы при записи ЭКГ пациент был спокоен. Выброс гормонов может увеличить ЧСС и исказить показатели. Кроме того, перед обследованием также не рекомендуется заниматься тяжёлым физическим трудом.
Прием пищи. Процессы пищеварения влияют на кровообращение, а спиртные напитки, табак и кофеин могут отразиться на ЧСС и давлении.
Электроды. Неправильное их наложение или случайное смещение могут серьёзно изменить показатели. Поэтому важно не двигаться во время записи и обезжиривать кожу в области наложения электродов (использование кремов и других средств для кожи перед обследованием крайне нежелательно).
Фон. Иногда повлиять на работу электрокардиографа могут посторонние приборы.

Дополнительные методики обследования

Холтер

Метод долговременного изучения работы сердца, возможный благодаря переносному компактному магнитофону, который способен фиксировать результаты на магнитную пленку. Метод особенно хорош, когда необходимо исследовать периодически возникающие патологии, их частоту и время появления.

Беговая дорожка

Фонокардиография

Напоследок предлагаем посмотреть видео-курс по расшифровке «ЭКГ под силу каждому»:

oserdce.com

Что такое ЭКГ, как проходит процедура

Сам принцип получения ЭКГ очень простой. Речь идёт о том, что к коже пациента прикрепляются датчики, которые записывают электрические импульсы, которые сопровождают биение сердца. Запись производится на листе бумаги. Грамотный врач по этой диаграмме сможет многое сказать о здоровье пациента.

На ней изображены циклические изменения соответствующих электрических импульсов. Важно заметить, что данный метод диагностики не является абсолютно точным и исчерпывающим. Его можно рассматривать, скорее, как базу для основных выводов.

Что же конкретно показано в ЭКГ?

Здесь отображается проводимость импульсов сердца.
По этой диаграмме можно оценить правильность и периодичность сердечных колебаний.
В ней содержится информация об интенсивности процессов кровенаполнения и сердечных сокращений.
По рисунку электрических импульсов можно оценить, не произошло ли увеличения какого-либо из отделов сердца.
Также по ЭКГ можно определить, имели ли место поражения сердца и оценить не только их степень, но и время, когда они произошли.

Предположим, нужно снять электрокардиограмму. Как это правильно сделать? Нужно ли быть специалистом, для того, чтобы провести эту процедуру или при аккуратном выполнении всех необходимых правил процедуру может провести даже неспециалист? Попытаемся ответить на эти вопросы.

Интересно, что электрокардиограмму используют не только при лечении сердечных больных, но и в ряде других случаев:

Это имеет место не только при разнообразных медицинских осмотрах, но и для диагностики тех заболеваний, которые напрямую с сердцем не связаны, но могут создать осложнения в нём.
Также при использовании тех медицинских препаратов, которые имеют сильное действие на организм, часто проверяют таким образом состояние здоровья сердечно-сосудистой системы, чтобы предотвратить возможные последствия приёма таких лекарств. В таких случаях принято производить проверку не только до, но и после того, как терапевтический курс будет пройден.

Сама процедура не является очень сложной. Общая её продолжительность не превышает десяти минут. Температура помещения не должна быть слишком низкой. В то же время комната должна быть проветрена. Выполнение этого и подобных правил очень важно для такой процедуры. Это связано с тем, что любое изменение в физическом состоянии пациента отразится на электрокардиограмме.

Приведём и другие требования:

Перед началом процедуры пациенту должен быть предоставлен отдых. Его продолжительность должна составлять не менее четверти часа.
Во время процедуры снятия показаний пациент должен лежать на спине.
Во время работы у него должно быть ровное дыхание.
Также нужно учесть время приёма пищи. Должно всё делаться или натощак или не ранее, чем пройдёт два часа после последнего приёма пищи. Этот приём не должен быть обильным.
Конечно в день проведения процедуры не разрешается принимать ни седативных ни тонизирующих препаратов. Также нельзя пить кофе или чай или другие подобные напитки. Если пациент курит, то он должен не меньше часа до начала процедуры воздержаться от этой привычки.

Техника проведения диагностики включ ает в себя прикрепление четырёх электродов на кисти рук и на лодыжки и установку шести присосок на грудной клетке пациента.

Делают это в следующем порядке. Каждый электрод имеет определённый цвет. Под них ставят влажную салфетку. Это делается как для увеличения проводимости, так и улучшения сцепления электрода с поверхностью кожи.

При установке присосок на грудную клетку, кожу обычно обеззараживают при помощи спиртового раствора. На диаграмме будут отображены несколько разновидностей зубцов, которые имеют различную форму.

Для проведения диагностики достаточно фиксировать данные не дольше, чем на протяжении четырёх последовательных циклов.

Итак, в каких случаях имеет смысл пойти к врачу и сделать кардиограмму?

Есть несколько основных вариантов:

Это нужно сделать, если вы отчётливо ощущаете дискомфорт в груди.
При одышке, хотя это может выглядеть привычным, имеет смысл обратиться к врачу за ЭКГ.
Если у вас имеется лишний вес, то вы, несомненно, находитесь в зоне риска по сердечным заболеваниям. Рекомендуется регулярно делать электрокардиограмму.
Наличие в вашей жизни хронического и сильного стресса представляет опасность не только для вашего сердца, но и для других систем человеческого организма. ЭКГ в подобном случае является делом жизненно необходимым.
Существует такое хроническое заболевание, как тахикардия. Если вы от него страдаете, то ЭКГ нужно делать регулярно.
Гипертония многими рассматривается, как возможная ступень к инфаркту. Если на этом этапе регулярно проводить диагностику с помощью ЭКГ, то ваши шансы выздороветь резко увеличатся.
Перед проведением хирургической операции врачу важно убедиться. Что ваше сердце способно её выдержать. Для проверки может быть сделана ЭКГ.

Насколько часто необходимо прибегать к такой процедуре? Обычно это определяет лечащий врач. Однако, если вам перевалило за сорок, то имеет смысл проводить эту процедуру ежегодно. Если же вы гораздо старше, то делать ЭКГ стоит не реже, чем раз в квартал.

Что показывает ЭКГ

Посмотрим, что же мы можем увидеть на электрокардиограмме:

Прежде всего, она подробно расскажет о всех особенностях ритма биения сердца. В частности, это позволит отследить учащение биения или слабое биение сердца. По диаграмме видно, в каком ритме и с какой силой бьётся сердце пациента.
Другое важное достоинство состоит в том, что ЭКГ способно показать различные патологии, которые присущи сердцу. Связано это с тем, что любое, скажем, омертвение тканей, будет проводить электрические импульсы иначе, чем здоровая ткань. Такие особенности также помогут выявить тех, кто пока ещё не болен, но имеет к этому склонность.
Существует снятие ЭКГ под нагрузкой. Это полезно в тех случаях, когда оценить состояние здоровья своего сердца хочет человек в относительно здоровом состоянии.

Принципы расшифровки показателей

Кардиограмма — это не один, а несколько различных графиков. Поскольку к пациенту присоединены несколько электродов, в принципе, между каждой парой из них можно измерять электрические импульсы. На практике ЭКГ содержит двенадцать графиков. Врач оценивает форму и периодичность зубцов, а также рассматривает соотношение электрических сигналов на различных графиках.

Каждому заболеванию соответствуют конкретные признаки на графиках ЭКГ. Если их определить, то это даёт возможность поставить правильный диагноз пациенту. Норма и нарушения в расшифровке ЭКГ очень важны. Каждый показатель требует к себе самого внимательного отношения. Достоверный результат возникает в том случае, когда анализ проведён точно и достоверно.

Чтение зубцов

Существует пять различных видов зубцов на кардиограмме. Их обозначают латинскими буквами: S, P, T, Q и R. Каждый из них характеризует работу одного из отделов сердца.

Также принимаются во внимание различные типы интервалов и сегментов. Они представляют собой расстояние между определёнными типами зубцов и также имеют свои буквенные обозначения.

Также при анализе рассматривается QRS — комплекс (его также называют QRS — интервалом).

Более подробно элементы ЭКГ показаны на приведённом здесь рисунке. Это, своего рода, таблица расшифровки ЭКГ. Сначала оценивается частота сердечных сокращений. Как известно, она обычно составляет 60-80 сокращений в секунду.

Как врач анализирует результаты

Изучение электрокардиограммы происходит в несколько последовательных этапов:

На этом этапе врач должен рассчитать и проанализировать интервалы. Врач рассматривает QT – интервал. Если имеет место удлинение этого отрезка, то это говорит, в частности, об ишемической болезни сердца, если речь идёт об укорочении, тогда речь может идти о гиперкальцемии.
После этого определяется такой показатель, как электрическая ось сердца (ЭОС). Это делается при помощи расчёта, основанного на высоте различных типов зубцов на электрокардиограмме.
После этого происходит рассмотрение комплекса Речь идёт о зубце типа R и его ближайших участках графика с обеих сторон.
Далее рассматривается интервал. Считается, что для нормального сердца он должен находиться на средней линии.
После этого на основе изученных данных даётся итоговое кардиологическое заключение.

Нормальные показатели для взрослых:

Р – в норме должен быть положительным, показывает наличие биоэлектричества в предсердиях;
Зубец Q – в норме является отрицательным, он относится к межжелудочковой перегородке;
R – характеризует электрический потенциал в миокарде желудочков;
Зубец S – в нормальной ситуации он отрицательный, показывает завершающий процесс работы электричества в желудочках, в норме такой зубец будет ниже, чем зубец R;
Т – должен быть положительным, тут речь идёт о восстановительном процессе биопотенциала в сердце.
Частота сердечных сокращений должна находиться в пределах от 60 до 80 в минуту. Если она выходит за эти границы, то это свидетельствует о нарушениях в работе сердца.
QT – интервал в норме для взрослого человека составляет 390 -450 миллисекунд.
Ширина интервала QRS должна составлять примерно 120 миллисекунд.

Возможные погрешности в результате

Несмотря на свои очевидные достоинства, данная процедура также имеет и определённые недостатки:

Одним из основных является неприменимость такой диагностики для заболеваний сердца, которые не имеют своей стабильной картины. Если боли временные, а кардиограмма делается не в тот момент, когда они происходят, то она не способна ничего показать.
Есть характеристики сердечной деятельности, которые она не диагностирует. Одим из примеров может послужить наличие и характеристики шумов в сердце.
Порок сердца или наличие опухоли в этом месте нельзя определить только на основе использования ЭКГ. Для такого анализа нужно будет провести ультразвуковую диагностику.
Для того, чтобы использование электрокардиограммы давало достаточно надёжный результат, важно проводить диагноз также и на основе клинических данных. Связано это с тем, что различная клиническая картина состояния человеческого организма может приводит к похожим изменениям в деятельности сердца, которые были определены с помощью ЭКГ.

Патологии в расшифровке ЭКГ можно определить согласно имеющимся описаниям различных вариантов кардиограмм. Существуют подробные таблицы, которые помогут определить вид обнаруженной патологии. Для повышения надёжности результата кардиограмма должна сочетаться с другими методами диагностики.

Стоимость процедуры

Если говорить о ценах в Москве, то они находятся примерно в промежутке от 650 до 2300 рублей. Не будем забывать, что, при получении кардиограммы большое значение имеет проведение её анализа квалифицированным врачом и качество самой медицинской аппаратуры.

В Санкт-Петербурге средняя цена примерно такая же, как в Москве. Цена ЭКГ с расшифровкой составляет примерно 1500 рублей за эту процедуру.

Также существует услуга по вызову такого специалиста на дом. В Москве эта услуга может быть предоставлена за 1500 рублей, в Хабаровске — за 900 рублей, а в Саратове это можно сделать за 750 рублей.

Заключение

ЭКГ — важное средство диагностики вашей сердечно-сосудистой системы. Она многое может о ней сказать. Имеет смысл регулярно, хотя бы раз в два года обращаться за проведением ЭКГ к врачу.

kardiohelp.com

Расшифровка ЭКГ

Любая электрокардиограмма отображает собой работу сердца (его электрический потенциал во время сокращений и расслаблений) в 12 кривых, записанных в 12 отведениях. Эти кривые отличаются друг от друга, так как показывают прохождение электрического импульса по разным отделам сердца, например первая – это передняя поверхность сердца, третья – задняя. Чтобы записать ЭКГ в 12 отведениях на тело пациента в конкретных местах и определенной последовательности прикрепляют специальные электроды.

Как расшифровать кардиограмму сердца: общие принципы

Основными элементами электрокардиографической кривой являются:

Анализ ЭКГ

Получив в руки электрокардиограмму, доктор начинает оценивать ее в следующей последовательности:

Определяет, ритмично ли сокращается сердце, то есть правильный ли ритм. Для этого измеряет интервалы между зубцами R, они должны быть везде одинаковыми, если нет – это уже неправильный ритм.
Подсчитывает, с какой скоростью сокращается сердце (ЧСС). Сделать это легко, зная скорость записи ЭКГ и посчитав количество миллиметровых клеточек между соседними зубцами R. В норме ЧСС не должна выходить за рамки 60-90 уд. в минуту.
По конкретным признакам (в основном по зубцу Р) определяет источник возбуждения в сердце. В норме – это синусовый узел, то есть у здорового человека нормальным считается синусовый ритм. Предсердный, атриовентрикулярный и желудочковый ритмы свидетельствуют о патологии.
Оценивает проводимость сердца по длительности зубцов и сегментов. Для каждого из них существуют свои показатели нормы.
Определяет электрическую ось сердца (ЭОС). Для очень худых людей характерно более вертикальное положение ЭОС, для полных – более горизонтальное. При патологии ось смещается резко вправо или влево.
Детально анализирует зубцы, сегменты и интервалы. Их длительность на кардиограмме врач записывает от руки в секундах (это и есть непонятный набор латинских букв и цифр на ЭКГ). Современные электрокардиографы автоматически проводят анализ этих показателей и сразу выдают результаты измерений, что упрощает работу доктора.
Дает заключение. В нем обязательно указывает правильность ритма, источник возбуждения, ЧСС, характеризует ЭОС, а также выделяет конкретные патологические синдромы (нарушение ритма, проводимости, наличие перегрузки отдельных отделов сердца и повреждения миокарда), если они есть.

Примеры электрокардиографических заключений

У здорового человека заключение по ЭКГ может выглядеть следующим образом: ритм синусовый с ЧСС 70 уд. в мин. ЭОС в нормальном положении, патологических изменений не выявлено.

Также для некоторых людей вариантом нормы может считаться синусовая тахикардия (ускорение ЧСС) или брадикардия (замедление ЧСС). У пожилых лиц довольно часто в заключении может быть указано наличие умеренных диффузных либо метаболических изменений в миокарде. Эти состояния не являются критическими и после получения соответствующего лечения и коррекции питания больного преимущественно всегда исчезают.

Кроме того, в заключении может идти речь о неспецифическом изменении интервала ST-T. Это обозначает, что изменения непоказательны и лишь по ЭКГ определить их причину нельзя. Еще одно достаточно распространенное состояние, которое можно диагностировать по кардиограмме, – это нарушение процессов реполяризации, то есть нарушение восстановления миокарда желудочков после возбуждения. Вызвать данное изменение могут как тяжелые заболевания сердца, так и хронические инфекции, гормональный дисбаланс и прочие причины, которые в последствие будет искать врач.

Прогностически неблагоприятными считаются заключения, в которых есть данные о наличии ишемии миокарда, гипертрофии отделов сердца, нарушении ритма и проводимости.

Расшифровка ЭКГ у детей

Весь принцип расшифровки кардиограмм такой же, как и у взрослых, но в силу физиологических и анатомических особенностей детского сердца существуют различия в трактовке нормальных показателей. Это касается в первую очередь ЧСС, поскольку до 5 лет у детей она может превышать 100 уд. в минуту.

Также у малышей может регистрироваться синусовая или дыхательная аритмия (учащение сокращений сердца на вдохе и урежение на выдохе) без какой-либо патологии. Кроме того, характеристики некоторых зубцов и интервалов отличаются от таковых у взрослых. Например, у ребенка может быть неполная блокада части проводящей системы сердца – правой ножки пучка Гиса. Все эти особенности детские кардиологи учитывают, когда делают заключение по ЭКГ.

Особенности ЭКГ при беременности

Организм беременной женщины проходит через различные процессы адаптации к новому положению. Определенные изменения происходят и с сердечно-сосудистой системой, поэтому ЭКГ будущих мам может несколько отличаться от результатов исследования сердца здорового взрослого человека. Прежде всего, на поздних сроках происходит небольшое горизонтальное отклонение ЭОС, вызванное изменением взаимного размещения внутренних органов и растущей матки.

Кроме того, у будущих мам может регистрироваться небольшая синусовая тахикардия и признаки перегрузки отдельных отделов сердца. Эти изменения связаны с увеличением объема крови в организме и, как правило, исчезают после родов. Однако их обнаружение нельзя оставлять без детального рассмотрения и проведения более углубленного обследования женщины.

Расшифровка ЭКГ, норма показателей

Расшифровка ЭКГ – дело знающего врача. При этом методе функциональной диагностики оценивается:

сердечный ритм — состояние генераторов электрических импульсов и состояние проводящей эти импульсы системы сердца
состояние самой мышцы сердца (миокарда). наличие или отсутствие ее воспалений, повреждений, утолщений, кислородного голодания, электролитного дисбаланса

Однако, современные пациенты нередко имеют доступ к своим медицинским документам, в частности, к пленкам электрокардиографии, на которых пишутся врачебные заключения. Своим многообразием данные записи могут довести до панического расстройства даже самого уравновешенного, но неосведомленного человека. Ведь зачастую пациенту доподлинно неизвестно, насколько опасно для жизни и здоровья то, что написано на обороте ЭКГ-пленки рукой функционального диагноста, а до приема у терапевта или кардиолога еще несколько дней.

Чтобы снизить накал страстей, сразу предупредим читателей, что ни с одним серьезным диагнозом (инфаркт миокарда, острые нарушения ритма) функциональный диагност пациента из кабинета не выпустит, а, как минимум, отправит его на консультацию к коллеге-специалисту тут же. Об остальных “тайнах Полишинеля” в данной статье. При всех неясных случаях патологических изменений на ЭКГ назначается ЭКГ-контроль, суточное мониторирование (Холтер), ЭХО кардиоскопия (УЗИ сердца) и нагрузочные тесты (тредмил, велоэргометрия).

Цифры и латинские буквы в расшифровке ЭКГ

При описании ЭКГ, как правило, указывают частоту сердечных сокращений (ЧСС). Норма от 60 до 90 (для взрослых), для детей (см. табл.)
Далее указываются различные интервалы и зубцы с латинскими обозначениями. (ЭКГ с расшифровкой см. рис)

PQ- (0,12-0,2с) – время атриовентрикулярной проводимости. Чаще всего удлиняется на фоне AV-блокад. Укорачивается при синдромах CLC и WPW.

P – (0,1с) высота 0,25-2,5 мм описывает сокращения предсердий. Может говорить об их гипертрофии.

QRS – (0,06-0,1с) -желудочковый комплекс

QT – (не более 0,45 с) удлиняется при кислородном голодании (ишемии миокарда. инфаркте)и угрозе нарушений ритма.

RR — расстояние между верхушками желудочковых комплексов отражает регулярность сердечных сокращений и дает возможность подсчитать ЧСС.

Расшифровка ЭКГ у детей представлена на рис.3

Варианты описания сердечного ритма

Синусовый ритм

Это самая частая надпись, встречающаяся на ЭКГ. И, если больше ничего не добавлено и указана частота (ЧСС) от 60 до 90 ударов в минуту (например ЧСС 68`) — это самый благополучный вариант, свидетельствующий о том, что сердце работает как часы. Это ритм, задаваемый синусовым узлом (основным водителем ритма, генерирующим элекрические импульсы, заставляющие сердце сокращаться). При этом синусовый ритм предполагает благополучие, как в состоянии этого узла, так и здоровье проводящей системы сердца. Отсутствие же прочих записей отрицает патологические изменения сердечной мышцы и означает, что ЭКГ в норме. Кроме синусового ритма, может быть предсердный, атриовентрикулярный или желудочковый, свидетельствующие о том, что ритм задается клетками именно в этих отделах сердца и считается патологическим.

Это вариант нормы у молодежи и детей. Это ритм, при котором импульсы выходят из синусового узла, но промежутки между сокращениями сердца разные. Это может быть связано с физиологическими изменениями (дыхательная аритмия, когда сокращения сердца урежаются на выдохе). Примерно 30 % синусовой аритмии требуют наблюдения у кардиолога, так как угрожаемы по развитию более серьезных нарушений ритма. Это аритмии после перенесенной ревматической лихорадки. На фоне миокардита или после него, на фоне инфекционных заболеваний, сердечных пороков и у лиц с отягощенной наследственностью по аритмиям.

Это ритмичные сокращения сердца с частотой меньше 50 в минуту. У здоровых брадикардия бывает, например, во сне. Также брадикардии часто проявляется у профессиональных спортсменов. Патологическая брадикардия может свидетельствовать о синдроме слабости синусового узла. При этом брадикардия более выражена (ЧСС от 45 до 35 ударов в минуту в среднем) и наблюдается в любое время суток. Когда брадикардия вызывает паузы в сердечных сокращениях до 3 секунд днем и порядка 5 секунд ночью, приводит к нарушениям снабжения кислородом тканей и проявляется, например, обмороками, показана операция по установлению электростимулятора сердца, который замещает собой синусовый узел, навязывая сердцу нормальный ритм сокращений.

Синусовая тахикардия

ЧСС более 90 в минуту — разделяется на физиологическую и патологическую. У здоровых синусовой тахикардией сопровождается физическая и эмоциональная нагрузка, прием кофе иногда крепкого чая или алкоголя (особенно энергетических напитков). Она кратковременна и после эпизода тахикардии сердечный ритм возвращается к норме за короткий промежуток времени после прекращения нагрузки. При патологической тахикардии сердцебиения беспокоят пациента в покое. Ее причинами становятся подъемы температуры, инфекции, кровопотери, обезвоживание, тиреотоксикоз, анемии, кардиомиопатии. Лечат основное заболевание. Синусовую тахикардию купируют только при инфаркте или остром коронарном синдроме.

Экстарсистолия

Это нарушения ритма, при которых очаги вне синусового ритма дают внеочередные сердечные сокращения, после которых идет удвоенная по длине пауза, называемая компенсаторной. В целом, сердцебиения воспринимаются пациентом как неровные, учащенные или замедленные, иногда хаотичные. Более всего беспокоят провалы в сердечном ритме. Могут возникать неприятные ощущения в грудной клетке в виде толчков, покалываний, чувства страха и пустоты в животе.

Далеко не все экстрасистолы опасны для здоровья. Большинство и них не приводят к существенным расстройствам кровообращения и не угрожают ни жизни, ни здоровью. Они могут быть функциональными (на фоне панических атак, кардионевроза, гормональных сбоев), органическими (при ИБС, сердечных пороках. миокардиодистрофии или кардиопатиях, миокардитах). Также к ним могут приводить интоксикации и операции на сердце. В зависимости от места возникновения, экстрасистолы делятся на предсердные, желудочковые и антриовентрикулярные (возникающие в узле на границе между предсердиями и желудочками).

Единичные экстрасистолы чаще всего редкие (меньше 5 за час). Они, как правило, функциональные и не мешают нормальному кровоснабжению.
Спаренные экстрасистолы по две сопровождают некоторое количество нормальных сокращений. Такое нарушения ритма чаще говорит о патологии и требует дообследования (холтеровского мониторирования).
Аллоритмии — более сложные типы экстрасистолий. Если каждое второе сокращение является экстрасистолой – это бигимения, если каждый третий – тригинемия, каждый четвертый –квадригимения.

Принято желудочковые экстрасистолы делить на пять классов (по Лауну). Они оцениваются при суточном мониторировании ЭКГ, так как показатели обычной ЭКГ за несколько минут может ничего и не показать.

1 класс — одиночные редкие экстрасистолы с частотой до 60 за час, исходящие из одного очага (монотопные)
2 – частые монотопные более 5 в минуту
3 – частые полиморфные (разной формы) политопные (из разных очагов)
4а – парные, 4б – групповые (тригимении), эпизоды пароксизмальной тахикардии
5 – ранние экстрасистолы

Чем выше класс, тем серьезнее нарушения, хотя на сегодня даже 3 и 4 классы не всегда требуют медикаментозного лечения. В целом, если желудочковых экстрасистол меньше 200 за сутки, их стоит отнести к функциональным и не беспокоиться по их поводу. При более частых показаны ЭХО КС, иногда – МРТ сердца. Лечат не экстрасистолию, а заболевание, которое приводит к ней.

Пароксизмальная тахикардия

Вообще пароксизм – это приступ. Приступоообразное учащение ритма может продолжаться т нескольких минут до нескольких дней. При этом промежутки между сердечными сокращениями будут одинаковыми, а ритм увеличится свыше 100 за минуту ( в среднем от 120 до 250). Различают наджелудочковую и желудочковую формы тахикардии. В основе этой патологии – ненормальная циркуляция электрического импульса в проводящей системе сердца. Такая патология подлежит лечению. Из домашних способов устранения приступа:

задержка дыхания
усиленный принудительный кашель
погружение лица в холодную воду

WPW- синдром

Синдром Вольфа-Паркинсона-Уайта – разновидность пароксизмальной наджелудочковой тахикардии. Назван по именам авторов, описавших его. В основе появления тахикардии – наличие между предсердиями и желудочками дополнительного нервного пучка, по которому проходит более быстрый импульс, чем от основного водителя ритма.

В результате возникает внеочередное сокращение сердечной мышцы. Синдром требует консервативного или хирургического лечения (при неэффективности или непереносимости антиаритмических таблеток, при эпизодах фибрилляции предсердий, при сопутствующих сердечных пороках).

CLC – синдром (Клерка-Леви-Кристеско)

похож по механизму на WPW и характеризуется более ранним по сравнению с нормой возбуждением желудочков за счет дополнительного пучка, по которому идет нервный импульс. Синдром врожденный проявляется приступами учащенных сердцебиений.

Мерцательная аритмия

Она может быть в виде приступа или постоянной формы. Она проявляется в виде трепетания или мерцания предсердий.

Мерцания предсердий

Фибрилляция предсердий

При мерцании сердце сокращается совершенно нерегулярно (промежутки между сокращениями самой разной продолжительности). Это объясняется тем, что ритм задает не синусовый узел, а другие клетки предсердий.

Получается частота от 350 до 700 ударов за минуту. Полноценного сокращения предсердий просто нет, сокращающиеся мышечные волокна не дают эффективного заполнения кровью желудочков.

В результате ухудшается выброс сердцем крови и от кислородного голодания страдают органы и ткани. Другое название мерцания предсердий – фибрилляция предсердий. Далеко не все предсердные сокращения достигают желудочков сердца, поэтому частота сердечных сокращений (и пульс) будут либо ниже нормы (брадисистолия с частотой меньше 60), либо в норме (нормосистолия от 60 до 90), либо выше нормы (тахисистолия больше 90 ударов в минуту).

Приступ мерцательной аритмии сложно пропустить.

Обычно он начинается с сильного толчка сердца.
Развивается как череда абсолютно неритмичных сердцебиений с большой или нормальной частотой.
Состояние сопровождают слабость, потливость, головокружение.
Очень выражен страх смерти.
Может быть одышка, общее возбуждение.
Иногда наблюдается потеря сознания.
Заканчивается приступ нормализацией ритма и позывами на мочеиспускание, при котором отходит большое количество мочи.

Для купирования приступа пользуются рефлекторными способами, препаратами в виде таблеток или инъекций или прибегают к кардиоверсии (стимуляции сердца электрическим дефибриллятором). Если приступ мерцательной аритмии не устранен в течение двух суток, возрастают риски тромботических осложнений (тромбэмболии легочной артерии, инсульта).

При постоянной форме мерцания сердцебиения (когда ритм не восстанавливается ни на фоне препаратов, ни на фоне электростимуляции сердца) становятся более привычным спутником пациентов и ощущаются только при тахисистолии (учащенных неритмичных сердцебиениях). Основная задача при обнаружении на ЭКГ признаков тахисистолии постоянной формы фибрилляции предсердий – это урежение ритма до нормосистолии без попыток сделать его ритмичным.

Примеры записей на ЭКГ-пленках:

фибрилляция предсердий, тахисистолический вариант, ЧСС 160 в ‘.
Фибрилляция предсердий, нормосистолический вариант, ЧСС 64 в ‘.

Мерцательная аритмия может развиваться в программе ишемической болезни сердца, на фоне тиреотоксикоза, органических пороков сердца, при сахарном диабете, синдроме слабости синусового узла, при интоксикациях (чаще всего алкоголем).

Трепетание предсердий

Это частые (более 200 за минуту) регулярные сокращения предсердий и такие же регулярные, но более редкие сокращения желудочков. В целом трепетание чаще встречается в острой форме и переносится лучше, чем мерцание, так как при этом расстройства кровообращения выражены меньше. Трепетание развивается при:

органических заболеваниях сердца (кардиомиопатиях, сердечной недостаточности)
после операций на сердце
на фоне обструктивных болезней легких
у здоровых оно не встречается практически никогда

Клинически трепетание проявляется учащенным ритмичным сердцебиением и пульсом, набуханием шейных вен, одышкой, потливостью и слабостью.

Нарушения проводимости

В норме образовавшись в синусовом узле, электрическое возбуждение идет по проводящей системе, испытывая физиологическую задержку в доли секунды в атриовентрикулярном узле. На своем пути импульс стимулирует к сокращению предсердия и желудочки, которые перекачивают кровь. Если на каком-то из участков проводящей системы импульс задерживается дольше положенного времени, то и возбуждение к нижележащим отделам придет позже, а, значит, нарушится нормальная насосная работа сердечной мышцы. Нарушения проводимости носят название блокад. Они могут возникать, как функциональные нарушения, но чаще являются результатами лекарственных или алкогольных интоксикаций и органических заболеваний сердца. В зависимости от уровня, на котором они возникают, различают несколько их типов.

Синоатриальная блокада

Когда затруднен выход импульса из синусового узла. По сути, это приводит к синдрому слабости синусового узла, урежению сокращений до выраженной брадикардии, нарушениям кровоснабжения периферии, одышке, слабости, головокружениям и потерям сознания. Вторая степень этой блокады носит название синдрома Самойлова-Венкебаха.

Атриовентриуклярная блокада (AV- блокада)

Это задержка возбуждения в атриовентрикулярном узле долее положенных 0,09 секунды. Различают три степени этого типа блокад. Чем выше степень, тем реже сокращаются желудочки, тем тяжелее расстройства кровообращения.

При первой задержка позволяет каждому сокращению предсердий сохранять адекватное число сокращений желудочков.
Вторая степень оставляет часть сокращений предсердий без сокращений желудочков. Ее описывают в зависимости от удлинения интервала PQ и выпадения желудочковых комплексов, как Мобитц 1, 2 или 3.
Третья степень называется еще полной поперечной блокадой. Предсердия и желудочки начинают сокращаться без взаимосвязи.

При этом желудочки не останавливаются, потому что подчиняются водителям ритма из нижележащих отделов сердца. Если первая степень блокады может никак не проявляться и выявляться только при ЭКГ, то вторая уже характеризуется ощущениями периодической остановки сердца, слабостью, утомляемостью. При полных блокадах к проявлениям добавляются мозговые симптомы (головокружения, мушки в глазах). Могут развиваться приступы Морганьи-Эдамса-Стокса (при ускользании желудочков от всех водителей ритма) с потерей сознания и даже судорогами.

Нарушение проводимости внутри желудочков

В желудочках к мышечным клеткам электрический сигнал распространяется по таким элементам проводящей системы, как ствол пучка Гиса, его ножки (левая и правая) и ветви ножек. Блокады могут возникать и на любом из этих уровней, что также отражается на ЭКГ. При этом вместо того, чтобы охватываться возбуждением одновременно, один из желудочков запаздывает, так как сигнал к нему идет в обход заблокированного участка.

Помимо места возникновения различают полную или неполную блокаду, а также постоянную и непостоянную. Причины внутрижелудочковых блокад аналогичны другим нарушениям проводимости (ИБС, мио-и эндокардиты, кардиомиопатии, пороки сердца, артериальная гипертензия, фиброз, опухоли сердца). Также влияют прием антиартимических препаратов, увеличение калия в плазме крови, ацидоз, кислородное голодание.

Наиболее частой считается блокада передневерхней ветви левой ножки пучка Гиса (БПВЛНПГ).
На втором месте – блокада правой ножки (БПНПГ). Данная блокада обычно не сопровождается заболеваниями сердца.
Блокада левой ножки пучка Гиса более характерна для поражений миокарда. При этом полная блокада (ПБПНПГ) хуже, чем неполная (НБЛНПГ). Ее иногда приходится отличать от синдрома WPW.
Блокада задненижней ветви левой ножки пучка Гиса может быть у лиц с узкой и вытянутой или деформированной грудной клеткой. Из патологических состояний она более характерна для перегрузок правого желудочка (при ТЭЛА или пороках сердца).

Клиника собственно блокад на уровнях пучка Гиса не выражена. На первое место выходит картина основной кардиальной патологии.

Синдром Бейли – двухпучковая блокада (правой ножки и задней ветви левой ножки пучка Гиса).

Гипертрофия миокарда

При хронических перегрузках (давлением, объемом) сердечная мышца в отдельных участках начинает утолщаться, а камеры сердца растягиваться. На ЭКГ подобные изменения обычно описываются, как гипертрофия.

Гипертрофия левого желудочка (ГЛЖ) – типична для артериальной гипертензии, кардиомиопатии, ряда сердечных пороков. Но и в норме у спортсменов, тучных пациентов и лиц, занятых тяжелым физическим трудом, могут встречаться признаки ГЛЖ.
Гипертрофия правого желудочка – несомненный признак повышения давления в системе легочного кровотока. Хроническое легочное сердце, обструктивные болезни легких, кардиальные пороки (стеноз легочного ствола, тетрада Фалло, дефект межжелудочковой перегородки) ведут к ГПЖ.
Гипертрофия левого предсердия (ГЛП ) – при митральном и аортальном стенозе или недостаточности, гипертонической болезни, кардиомиопатии, после миокардита.
Гипертрофия правого предсердия (ГПП) – при легочном сердце, пороках трикуспидального клапана, деформациях грудной клетки, легочные патологии и ТЭЛА.
Косвенные признаки гипертрофий желудочков — это отклонение электрической оси сердца (ЭOC) вправо или влево. Левый тип ЭОС – это отклонение ее влево, то есть ГЛЖ, правый – ГПЖ.
Систолическая перегрузка – это также свидетельство гипертрофии отделов сердца. Реже это свидетельство ишемии (при наличии стенокардитических болей).

Изменения сократительной способности миокарда и его питания

Синдром ранней реполяризации желудочков

Чаще всего- вариант нормы, особенно для спортсменов и лиц с врожденно высокой массой тела. Иногда связан с гипертрофией миокарда. Относится к особенностям прохождения электролитов (калия) через мембраны кардиоцитов и особенностей белков, из которых строятся мембраны. Считается фактором риска по внезапной остановке сердца, но клиники не дает и чаще всего остается без последствий.

Умеренные или выраженные диффузные изменения в миокарде

Это свидетельство нарушения питания миокарда в результате дистрофии, воспаления (миокардита) или кардиосклероза. Также обратимые диффузные изменения сопровождают нарушения водно-электролитного баланса (при рвоте или поносе), приме лекарств (мочегонных), тяжелые физические нагрузки.

Это признак ухудшения питания миокарда без выраженного кислородного голодания, например, при нарушении и баланса электролитов или на фоне дисгормональных состояний.

Острая ишемия, ишемические изменения, изменения по зубцу T, депрессия ST, низкие T

Так описываются обратимые изменения связанные с кислородным голоданием миокарда (ишемией). Это может быть как стабильная стенокардия, так и нестабильная, острый коронарный синдром. Помимо наличия самих изменений описывают и их расположение (например, субэндокардиальная ишемия). Отличительная особенность подобных изменений – их обратимость. В любом случае такие изменения требуют сравнения данной ЭКГ со старыми пленками, а при подозрении на инфаркт проведения тропониновых экспресс-тестов на повреждение миокарда или коронарографии. В зависимости от варианта ишемической болезни сердца выбирается противоишемическое лечение.

Развившийся инфаркт

Его, как правило, описывается:

по стадиям. острейшая (до 3 суток), острая (до 3 недель), подострая (до 3 месяцев), рубцовая (всю жизнь после инфаркта)
по объемам. трансмуральный (крупноочаговый), субэндокардиальный (мелкоочаговый)
по расположению инфаркты. бывают передними и переднее-перегородочными, базальными, боковыми, нижними (заднедиафрагмальными), циркулярными верхушечными, заднебазальными и правожелудочковыми.

Все многообразие синдромов и специфических изменений на ЭКГ, разность показателей для взрослых и детей, обилие причин, приводящих к однотипным изменениям ЭКГ, не позволяют неспециалисту трактовать даже готовое заключение функционального диагноста. Гораздо разумнее, имея на руках результат ЭКГ, своевременно посетить кардиолога и получить грамотные рекомендации по дальнейшей диагностике или лечению своей проблемы, существенно снизив риски неотложных кардиологических состояний.

Как провести расшифровку показателей ЭКГ сердца?

Содержание:

Электрокардиографическое исследование является самым простым, но очень информативным методом изучения работы сердца пациента. Результатом такой процедуры служит ЭКГ. Непонятные линии на листке бумаги содержат в себе массу информации о состоянии и функционировании главного органа в человеческом организме. Расшифровка ЭКГ показателей происходит довольно просто. Главное при этом знать некоторые секреты и особенности этой процедуры, а также нормы всех показателей.

Ровно 12 кривых записывается на ЭКГ. Каждая из них рассказывает о работе каждой конкретной части сердца. Так, первая кривая – передняя поверхность сердечной мышцы, а третья линия – задняя её поверхность. Чтобы записать кардиограмму всех 12ти отведений, на тело пациента прикрепляют электроды. Делает это специалист последовательно, устанавливая их в конкретных местах.

Принципы расшифровки

Каждая кривая на графике кардиограммы имеет свои элементы:

Зубцы, которые представляют собой выпуклости, устремлённые вниз или вверх. Все их обозначают латинскими большими буквами. «Р» показывает работу сердечных предсердий. «Т» — это восстановительные возможности миокарда.
Сегменты представляют собой расстояние между несколькими восходящими или спускающимися вниз зубцами, находящимися по соседству. Врачам особенно важны показатели таких сегментов, как ST, а также PQ.
Интервал – это промежуток, который включает и сегмент, и зубец.

Каждый конкретный элемент ЭКГ показывает определённый процесс, который происходит непосредственно в сердце. Согласно их ширине, высоте и другим параметрам доктор имеет возможность правильно расшифровать полученные данные.

Как происходит анализ результатов?

Как только специалист получает в свои руки электрокардиограмму, начинается её расшифровка. Делается это в определённой строгой последовательности:

Правильный ритм определяется интервалами между «R»-зубцами. Они обязательно должны быть равными. В противном случае можно сделать вывод, что ритм сердца неправильный.
При помощи ЭКГ можно определить ЧСС. Для этого нужно знать скорость, с которой велась запись показателей. Дополнительно нужно будет ещё посчитать количество клеток между двумя зубцами «R». Норма – от 60 до 90 ударов за минуту.
Источник возбуждения в сердечной мышце определяется по ряду конкретных признаков. Об этом расскажет, в том числе, и оценка параметров зубца «Р». Норма подразумевает, что источник – это синусовый узел. Поэтому у здорового человека всегда синусовый ритм. Если же наблюдается желудочковый, предсердный или любой другой ритм, то это говорит о наличии патологии.
Специалист оценивает проводимость сердца. Происходит это по длительности каждого сегмента и зубца.
Электрическая ось сердца, если она смещается влево или вправо достаточно резко, может тоже свидетельствовать о наличии проблем с сердечнососудистой системой.
Каждый зубец, интервал и сегмент анализируется индивидуально и детально. Современные аппараты ЭКГ сразу автоматически выдают показатели всех измерений. Это в значительной степени упрощает работу врача.
Наконец, специалист делает заключение. В нём указывается расшифровка кардиограммы. Если были обнаружены какие-либо патологические синдромы, они обязательно там указываются.

Нормальные показатели взрослых

Норма всех показателей кардиограммы определяется анализом положения зубцов. А вот ритм сердца всегда измеряется расстоянием между самыми высокими зубцами «R»-«R». В нормальном состоянии они должны быть равными. Максимальная разница может составлять не более 10%. В противном случае это будет уже не норма, которая должна быть в пределах 60-80 пульсаций в минуту. Если синусовый ритм более частый, то у пациента тахикардия. Напротив, замедленный синусовый ритм указывает на заболевание, которое носит название брадикардия.

Интервалы P-QRS-T расскажут о прохождении импульса непосредственно по всем сердечным отделам. Норма – это показатель от 120 до 200 мс. На графике это выглядит, как 3-5 квадратика.

Измерив ширину от зубца Q до зубца S можно получить представления о возбуждении желудочков сердца. Если это норма, то ширина будет равной 60-100 мс.

Длительность сокращения желудочков можно определить, если измерить интервал Q-T. Норма составляет 390-450 мс. Если он несколько длиннее, можно ставить диагноз: ревматизм, ишемия, атеросклероз. В случае, если интервал будет укороченным, можно говорить о гиперкальцемии.

Что значат зубцы?

В обязательном порядке при расшифровке ЭКГ нужно проследить за высотой всех зубцов. Она может указать на наличие серьёзных патологий сердца:

Зубец Q – показатель возбуждения левой сердечной перегородки. Норма – это четверть длины зубца R. В случае её превышения есть вероятность некротической патологии миокарда;
Зубец S – показатель возбуждения тех перегородок, которые находятся в базальных слоях желудочков. Норма в этом случае – 20 мм в высоту. Если есть отклонения, то это указывает на ишемическую болезнь.
Зубец R в ЭКГ рассказывает об активности стенок всех желудочков сердца. Она фиксируется во всех кривых кардиограммы. Если где-то активности нет, то есть смысл подозревать гипертрофию желудочков.
Зубец Т проявляется в I и II линиях, как направленный вверх. А вот в VR кривой он всегда отрицателен. Когда на ЭКГ зубец Т слишком высокий и острый, то доктор подозревает гиперкалемии. Если же он длинный и плоский, то есть вероятность развития гипокалемии.

Нормальные детские показатели электрокардиограммы

В детском возрасте норма показателей ЭКГ может несколько отличаться, нежели характеристики взрослого человека:

ЧСС малышей до 3х лет – порядка 110 пульсаций за минуту, а в возрасте 3-5 лет – 100 ударов. Этот показатель у подростков уже ниже – 60-90 пульсаций.
Норма показаний QRS составляет 0,6-0,1 с.
Зубец Р в норме не должен быть вше 0,1 с.
Электрическая ось сердца у детей должна оставаться без каких-либо изменений.
Ритм – только синусовый.
На ЭКГ интервал Q-T е может превышать 0,4 с, а P-Q должен составлять 0,2 с.

Синусовый сердечный ритм в расшифровке кардиограммы выражается в зависимости ЧСС от дыхания. Это значит, что сердечная мышца сокращается нормально. В этом случае пульсация равна 60-80 ударам за минуту.

Почему показатели различны?

Нередко пациенты сталкиваются с ситуацией, когда их показатели ЭКГ отличаются. С чем это связано? Чтобы получить максимально точные результаты, следует учитывать множество факторов:

Искажения при записи кардиограммы могут быть обусловлены техническими проблемами. Например, при неправильном склеивании результатов. А многие римские цифры выглядят одинаково как в перевёрнутом, так и в правильном положении. Бывает, что неверно разрезается график или происходит утеря первого или же последнего зубца.
Важна предварительная подготовка к процедуре. В день проведения ЭКГ не стоит плотно завтракать, желательно даже совсем от его отказаться. Придётся отказаться от употребления жидкости, в том числе кофе и чая. Ведь они стимулируют сердечный ритм. Соответственно, итоговые показатели искажаются. Лучше всего предварительно принять душ, но никаких средств для тела наносить не нужно. Наконец, во время процедуры нужно максимально расслабиться.
Нельзя исключать неправильное расположение электродов.

Проверять своё сердце лучше всего на электрокардиографе. Он поможет провести процедуру максимально верно и точно. А чтобы подтвердить диагноз, на который указали результаты ЭКГ, врач всегда назначит дополнительные исследования.

heal-cardio.ru
