Что такое ультразвуковая диагностика


Что такое ультразвуковая диагностика

Трудно поверить, что столь широкое применение ультразвука в медицине началось с обнаружения его травмирующего действия на живые организмы. Впоследствии было определено, что физическое воздействие ультразвука на биологические ткани, полностью зависит от его интенсивности, и может быть стимулирующим или разрушающим. Особенности же распространения ультразвука в тканях, легли в основу ультразвуковой диагностики.

Сегодня, благодаря развитию компьютерных технологий, стали доступны принципиально новые методики обработки информации, получаемой с помощью лучевых диагностических методов. Медицинские изображения, являющиеся результатом компьютерной обработки искажений различных видов излучения (рентгеновского, магнитно-резонансного или ультразвукового), возникающих в результате взаимодействия с тканями организма, позволили поднять диагностику на новый уровень. Ультразвуковое исследование (УЗИ), обладая массой преимуществ, таких как небольшая стоимость, отсутствие вредного воздействия ионизации и распространенность, выгодно выделяющих его среди других диагностических методик, однако, очень незначительно уступает им в информативности.

Физические основы

Стоит отметить, что очень маленький процент пациентов, прибегающих к ультразвуковой диагностике, задается вопросом, что такое УЗИ, на каких принципах основано получение диагностической информации и какова ее достоверность. Отсутствие такого рода сведений, нередко приводит к недооценке опасности поставленного диагноза или, напротив, к отказу от обследования, в связи с ошибочно бытующим мнением о вредности ультразвука.

По сути, ультразвук представляет собой звуковую волну, частота которой находится выше порога, который способен воспринять человеческий слух. В основе УЗИ лежат следующие свойства ультразвука – способность распространяться в одном направлении и одновременно переносить определенный объем энергии. Воздействие упругих колебаний ультразвуковой волны на структурные элементы тканей, приводит к их возбуждению и дальнейшей передаче колебаний.

Таким образом, происходит формирование и распространение ультразвуковой волны, скорость распространения которой, полностью зависит от плотности и структуры исследуемой среды. Каждый вид ткани человеческого организма обладает акустическим сопротивлением различной интенсивности. Жидкость, оказывая наименьшее сопротивление, является оптимальной средой, обеспечивающей распространение ультразвуковых волн. Например, при частоте ультразвуковой волны, равной 1 MГц, ее распространение в костной ткани составит всего 2 мм, а в жидкой среде – 35 см.

При формировании УЗ-изображения используют еще одно свойство ультразвука – отражаться от сред, обладающих различным акустическим сопротивлением. То есть, если в однородной среде волны ультразвука распространяются исключительно прямолинейно, то при появлении на пути объекта с другим порогом сопротивления происходит частичное их отражение. Например, при переходе границы, разделяющей мягкую ткань от кости, происходит отражение 30% ультразвуковой энергии, а при переходе от мягких тканей к газовой среде, отражается практически 90%. Именно этот эффект обусловливает невозможность исследования полых органов.

Важно! Эффект полного отражения ультразвуковой волны от воздушных сред обусловливает необходимость применения при УЗИ-исследовании, контактного геля, устраняющего воздушную прослойку между сканером и поверхностью тела пациента.

Виды УЗИ-датчиков

Существуют различные виды УЗИ, суть которых заключаются в использовании УЗ-датчиков (преобразователей или трансдюссеров), имеющих различные конструктивные особенности, обусловливающие некоторые различия в форме получаемого среза. Ультразвуковой датчик представляет собой прибор, осуществляющий излучение и прием УЗ-волн. Форма луча, испускаемого преобразователем, а также его разрешающая способность, является определяющими при последующем получении качественного компьютерного изображения. Какие бывают УЗ-датчики?

Различают следующие их виды:

  • линейные. Форма среза, получаемая в результате применения такого датчика, выглядит в виде прямоугольника. В связи с высокой разрешающей способностью, но недостаточной глубиной сканирования, предпочтение таким датчикам отдают при проведении акушерских исследований, изучении состояния сосудов, молочной и щитовидной желез;
  • секторные. Картинка на мониторе имеет форму треугольника. Такие датчики имеют преимущества при необходимости исследования большого пространства из небольшой доступной площади, например, при исследовании через межреберное пространство. Применяются, преимущественно, в кардиологии;
  • конвексные. Срез, получаемый при применении такого датчика, имеет форму сходную с первым и вторым типом. Глубина сканирования, составляющая около 25 см, позволяет применять его для исследования глубоко расположенных органов, например, органов малого таза, брюшной полости, тазобедренных суставов.

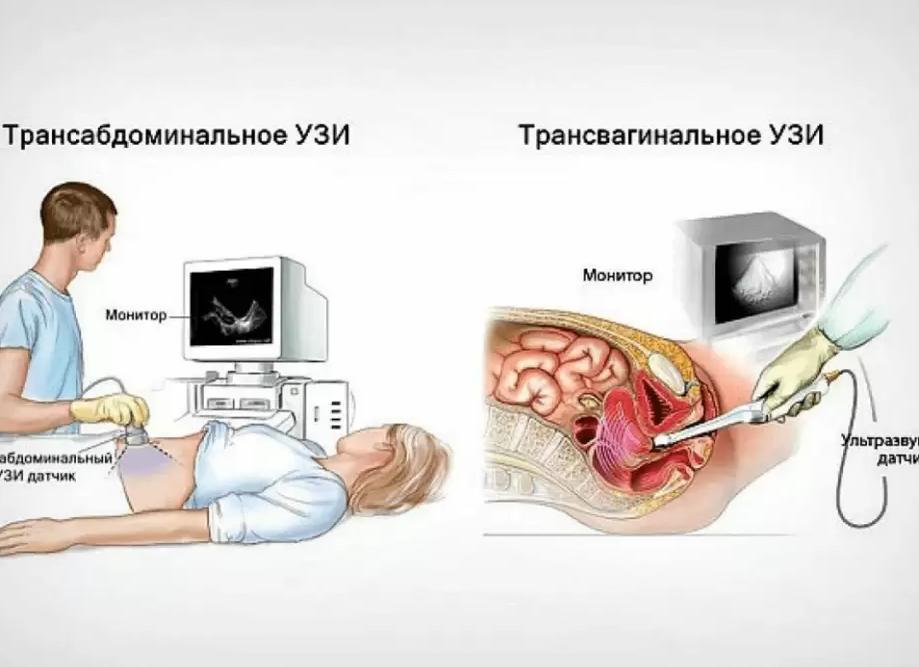

В зависимости от целей и области исследования могут применяться следующие УЗ-датчики:

  • трансабдоминальный. Датчик, осуществляющий сканирование, непосредственно с поверхности тела;
  • трансвагинальный. Предназначен для исследования женских репродуктивных органов, непосредственно, через влагалище;
  • трансвезикальные. Применяется для исследования полости мочевого пузыря через мочевыводящий канал;
  • транректальный. Используется для исследования предстательной железы, путем введения преобразователя в прямую кишку.

Важно! Как правило, ультразвуковое исследование с помощью трансвагинального, трансректального или трансвезикального датчика, осуществляется с целью уточнения данных, полученных с помощью трансабдоминального сканирования.

Режимы сканирования

Способ отображения, полученной в результате сканирования информации, зависит от используемого режима сканирования. Различают следующие режимы работы ультразвуковых сканеров.

A-режим

Самый простой режим, позволяющий получить одномерное изображение эхо-сигналов, в виде обычной амплитуды колебаний. Каждое повышение пика амплитуды соответствует повышению степени отражения УЗ-сигнала. В связи ограниченной информативностью, УЗИ обследование в A-режиме, используется только в офтальмологии, для получения биометрических показателей глазных структур, а также для выполнения эхоэнцефалограмм в неврологии.

M-режим

В определенной степени, M-режим, представляет собой модифицированный A-режим. Где глубина исследуемой области отражена на вертикальной оси, а изменения импульсов, произошедшие в определенном временном промежутке – на горизонтальной оси. Метод применяется в кардиологии, для оценки изменений в сосудах и сердце.

B-режим

Наиболее используемый на сегодняшний день режим. Компьютерная обработка эхо-сигнала, позволяет получить серошкальное изображение анатомических структур внутренних органов, строение и структура которых позволяет судить о наличии или отсутствии патологических состояний или образований.

D-режим

Спектральная доплерография. Основывается на оценке сдвига частоты отражения УЗ-сигнала от движущихся объектов. Поскольку допплерография применяется для исследования сосудов, сущность эффекта Доплера заключается в изменении частоты отражения ультразвука от эритроцитов, движущихся от или к датчику. При этом движение крови в направлении датчика усиливает эхо-сигнал, а в противоположном направлении – уменьшает. Результатом такого исследования является спекрограмма, на которой по горизонтальной оси отражается время, а по вертикальной – скорость движения крови. Графическое изображение, расположенное выше оси, отражает поток, движущийся к датчику, а ниже оси –в направлении от датчика.

СDК-режим

Цветовое доплеровское картирование. Отражает зарегистрированный частотный сдвиг в виде цветного изображения, где красным цветом отображается поток, направленный в сторону датчика, а синим – в противоположную сторону. Сегодня изучение состояния сосудов выполняют в дуплексном режиме, сочетающим B- и СDК-режим.

3D-режим

Режим получения объемного изображения. Для осуществления сканирования в этом режиме, применяют возможность фиксирования в памяти сразу нескольких кадров, полученных во время исследования. Основываясь на данные серии снимков, выполненных с небольшим шагом, система воспроизводит трехмерное изображение. УЗИ 3D широко применяется в кардиологии, особенно в сочетании с доплеровским режимом, а также в акушерской практике.

4D-режим

4D УЗИ представляет собой 3D-изображение, выполненное в режиме реального времени. То есть, в отличие от 3D-режима, получают нестатическое изображение, которое можно повернуть и осмотреть со всех сторон, а двигающийся объемный объект. Применяется 4D-режим, преимущественно в кардиологии и акушерстве для осуществления скрининга.

Важно! К сожалению, в последнее время наблюдается тенденция использования возможностей четырехмерного ультразвукового исследования в акушерстве без медицинских показаний, что, несмотря на относительную безопасность процедуры, категорически не рекомендуется.

Области применения

Области применения ультразвуковой диагностики практически безграничны. Постоянное совершенствование оборудование позволяет исследовать ранее недоступные для ультразвука структуры.

Акушерство

Акушерство является той областью, где ультразвуковые методы исследования применяются наиболее широко. Основной целью, для чего делают УЗИ, при беременности являются:

  • определение наличия плодного яйца на начальных сроках беременности;
  • выявление патологических состояний, связанных с неправильным развитием беременности (пузырный занос, мертвый плод, внематочная беременность);
  • определение надлежащего развития и положения плаценты;
  • фитометрия плода – оценка его развития путем измерения его анатомических частей (головки, трубчатых костей, окружности живота);
  • общая оценка состояния плода;
  • выявление аномалий развития плода (гидроцефалия, анэнцифалия, синдром Дауна и т. д.).

Офтальмология

Офтальмология, является одной из областей, где ультразвуковая диагностика занимает несколько обособленные позиции. В определенной степени это связано с небольшим размером исследуемой области и довольно большим количеством альтернативных методов исследования. Применение ультразвука целесообразно при выявлении патологий структур глаза, особенно при потере прозрачности, когда обычное оптическое исследование абсолютно неинформативно. Хорошо доступна для исследования орбита глаза, однако, процедура требует применения высокочастотного оборудования с высоким разрешением.

Внутренние органы

Исследование состояния внутренних органов. При исследовании внутренних органов УЗИ делают с двумя целями:

Что входит в комплексное УЗИ брюшной полости?

  • профилактическое обследование, с целью выявления скрытых патологических процессов;
  • целенаправленное исследование при подозрении на наличие заболеваний воспалительного или иного характера.

Что показывает УЗИ при исследовании внутренних органов? В первую очередь, показателем, позволяющим оценить состояние внутренних органов, является соответствие внешнего контура исследуемого объекта его нормальным анатомическим характеристикам. Увеличение, уменьшение или утрата четкости контуров свидетельствует о различных стадиях патологических процессов. Например, увеличение размеров поджелудочной железы, свидетельствует об остром воспалительном процессе, а уменьшение размеров с одновременной потерей четкости контуров – о хроническом.

Оценка состояния каждого органа производится исходя из его функционального назначения и анатомических особенностей. Так, при исследовании почек, анализируют не только их размер, расположение, внутреннюю структуру паренхимы, но и размер чашечно-лоханочной системы, а также наличие конкрементов в полости. При исследовании паренхиматозных органов, смотрят на однородность паренхимы и ее соответствие плотности здорового органа. Любые изменения эхо-сигнала, не соответствующие структуре, расцениваются как посторонние образования (кисты, новообразования, конкременты).

Кардиология

Широкое применение, УЗИ диагностика, нашла в области кардиологии. Исследование сердечно-сосудистой системы позволяет определить ряд параметров, характеризующих наличие или отсутствие аномалий:

  • размер сердца;
  • толщина стенок сердечных камер;
  • размер полостей сердца;
  • строение и движение сердечных клапанов;
  • сократительная активность сердечной мышцы;
  • интенсивность движения крови в сосудах;
  • кровоснабжение миокарда.

Неврология

Исследование головного мозга взрослого человека, с помощью ультразвука достаточно затруднительно, вследствие физических свойств черепной коробки, имеющей многослойную структуру, разнообразной толщины. Однако, у новорожденных детей таких ограничений можно избежать, выполняя сканирование через незакрытый родничок. Благодаря отсутствию вредного воздействия и неинвазивности, УЗИ является методом выбора в детской пренатальной диагностике.

Подготовка

Ультразвуковое исследование (УЗИ), как правило, не требует длительной подготовки. Одним из требований при исследовании органов брюшной полости и малого таза, является максимальное снижение количества газов в кишечнике. Для этого, за сутки до процедуры, следует исключить из рациона продукты, вызывающие газообразование. При хроническом нарушении пищеварения, рекомендуется принять ферментативные препараты (Фестал, Мезим) или препараты, устраняющие вздутие живота (Эспумизан).

Исследование органов малого таза (матки, придатков, мочевого пузыря, предстательной железы) требуется максимальное наполнение мочевого пузыря, который, увеличиваясь не только отодвигает кишечник, но и служит своеобразным акустическим окном, позволяя четко визуализировать, расположенные позади него анатомические структуры. Органы пищеварения (печень, поджелудочную железу, желчный пузырь) исследуют на голодный желудок.

Отдельной подготовки требует трансректальное обследование предстательной железы у мужчин. Так как введение УЗ-датчика осуществляется через анус, непосредственно перед диагностикой, необходимо сделать очистительную клизму. Проведение трансвагинального обследования у женщин не требует наполнения мочевого пузыря.

Техника выполнения

Как делают УЗИ? Вопреки первому впечатлению, создающемуся у пациента, лежащего на кушетке, движения датчика по поверхности живота далеко не хаотичны. Все перемещения датчика направлены на получение изображения исследуемого органа в двух плоскостях (сагиттальной и аксиальной). Положение датчика в сагиттальной плоскости, позволяет получить продольное сечение, а в аксиальной – поперечное.

В зависимости от анатомической формы органа, его изображение на мониторе может существенно меняться. Так, форма матки при поперечном сечении имеет форму овала, а при продольном – грушевидную форму. Для обеспечения полного контакта датчика с поверхностью тела, на кожу периодически наносят гель.

Исследование органов брюшной полости и малого таза надо делать в положении лежа на спине. Исключением являются почки, которые исследуют сначала лежа, попросив пациента повернуться сначала на один бок, а затем на другой, после чего сканирование продолжают при вертикальном положении пациента. Таким образом, можно оценить их подвижность и степень смещения.

Зачем делать УЗИ? Совокупность положительных сторон ультразвуковой диагностики, позволяет выполнять исследование не только при подозрении на наличие какого-либо патологического состояния, но и с целью осуществления планового профилактического обследования. Не вызовет затруднений и вопрос где сделать обследование, так как таким оборудованием сегодня располагает любая клиника. Однако, при выборе медицинского учреждения следует опираться в первую очередь не техническую оснащенность, а на наличие профессиональных врачей, так как качество результатов УЗИ в большей мере, нежели других диагностических методов, зависят от врачебного опыта.

diagnostics.propto.ru

Ультразвуковое обследование: описание процедуры и виды

Медицине известно множество способов различных обследований. Это может быть обычный осмотр, лабораторная диагностика, магнитно-резонансная томография и ультразвуковое обследование. Именно о последнем методе и пойдет речь в данной статье. Вы узнаете, какие виды имеет ультразвуковое обследование. Также сможете выяснить, каким образом проводится тот или иной вид диагностики.

Ультразвуковое обследование

Для начала стоит сказать, что это за диагностика. Во время исследования используется специальный датчик, который присоединен к аппаратуре. Прибор посылает сквозь ткани человека звуковые волны. Они не могут быть слышны простому уху. Звук отражается от тканей и внутренних органов, а специалист вследствие данного процесса видит изображение на экране. Стоит отметить, что такой контакт происходит очень быстро. Изображение исследуемой области появляется сразу после того, как датчик будет приложен к телу.

Ультразвуковое обследование может быть разное. Такая диагностика подразделяется на виды. Стоит отметить, что в каждом отдельном случае используется специальный датчик. Их на аппарате ультразвука может быть от двух и более. Итак, ультразвуковая диагностика может быть следующей:

В зависимости от нужного метода исследования может понадобиться предварительная подготовка пациента. Рассмотрим наиболее популярные виды ультразвукового обследования.

УЗИ матки и придатков

Данный вид исследования проводится при помощи трансвагинального датчика. При этом необходимо учитывать возраст пациентки, день цикла и регулярность половой жизни.

Ультразвуковое обследование беременной женщины проводится трансабдоминальным способом. Исключение составляют лишь те представительницы прекрасного пола, у которых срок беременности очень мал.

Особой подготовки такие обследования не требуют. Необходимо лишь провести гигиенические общепринятые процедуры перед диагностикой.

УЗИ вен нижних конечностей человека

Ультразвуковое обследование сосудов проводится во время дуплексного сканирования сосудов. При этом оценивается проходимость вен и наличие тромбов и расширений. Также во время исследования обращается большое внимание на кровоток и состояние верхних клапанов.

Подготовка к такому обследованию не нужна. Однако будьте готовы к тому, что вам придется полностью оголить ноги. Предпочтите использование свободной и быстро снимающейся одежды.

Органы брюшины

Ультразвуковое обследование брюшной полости позволяет выявить проблемы пищеварительного тракта и соседних органов. При этой диагностике нужно заранее подготовиться к процедуре.

Если нужно осмотреть желудок, то стоит воздержаться от приема пищи до обследования. При диагностике кишечника стоит воспользоваться слабительным средством или поставить клизму. Осмотр печени, почек и желчного пузыря может быть проведен без предварительной подготовки.

Как осуществляется диагностика?

Для каждого вида обследования выбирается индивидуальный датчик. При этом всегда используется специальный гель, который облегчает скольжение прибора по телу и улучшает проходимость тканей.

В большинстве случаев диагностика проводится в лежачем положении. При этом кушетка должна быть твердой, а в кабинете необходимо создать эффект полумрака. Исключение может составлять дуплексное сканирование и УЗИ почек. Эти обследования могут проводиться в вертикальном положении пациента.

Заключение

Ультразвуковая диагностика является одной из наиболее точных. При помощи такого осмотра врач может четко увидеть состояние внутренних органов и оценить степень риска. Также диагностика ультразвуком помогает правильно поставить диагноз и назначить соответствующее лечение.

Регулярно проводите подобные осмотры. Метод УЗИ является абсолютно безопасным и не несет никакой угрозы вашему здоровью.

fb.ru

Последние публикации из рубрики "УЗИ"

Ультразвуковая диагностика — современная технология, которая позволяет проводить анализ состояния внутренних органов с целью исключения патологий, подтверждения заболеваний, профилактического обследования. Процедура отличается от других методов доступностью и простотой в выполнении.

УЗИ означает метод медицинского исследования, проводимый только на поверхности кожи с целью функциональной диагностики состояния внутренних органов. Также данную процедуру называют эхографией.

Суть диагностики: использование ультразвукового датчика и геля на коже пациента для получения данных о патологических изменениях во внутренних органах человека.

Проводить УЗИ нужно для:

  • диагностики структуры и формы внутренних органов;
  • изучения размера сосудов и скорости кровотока в нем;
  • своевременного выявления патологических процессов;
  • выявления новообразований.

Когда назначают?

Показания для УЗИ:

  • инфекционные болезни;
  • заболевания крови;
  • боли в области живота;
  • травмы;
  • хронические и острые заболевания печени;
  • подозрение на опухоль;
  • беременность.

Плюсы и минусы диагностики

Достоинства УЗИ:

  • безвредность;
  • безболезненность;
  • хорошее разграничение на снимке твердых и мягких тканей;
  • отображение структуры внутренних органов;
  • создание живых изображений в реальном времени;
  • мобильность аппарата;
  • возможность исследовать большинство органов;
  • низкая стоимость.

Недостатки:

  • невысокая информативность;
  • невозможность получить данные через костную ткань;
  • субъективное восприятие специалистом результатов, полученных на исследовании;
  • газообразования между аппаратом УЗИ и органом помешают получить качественную картину;
  • снимок УЗИ неспецифичен, точно узнать по нему какой орган был исследован сложно;
  • точность исследования аппаратом УЗИ очень зависит от квалификации врача.

Принцип действия

Принцип работы аппарата УЗИ — анализ ультразвуковых волн. Датчик вырабатывает сверхвысокие частоты с определенным промежутком времени, они, отталкиваясь от стенок внутренних органов, возвращают ему сигнал.

На мониторе компьютера возникает черно-белая картина, которая показывает более плотные ткани черным цветом, пористые — серым. Диагностирование отражает реальное время, поэтому врач может измерить скорость кровотока или увидеть движения малыша у беременной женщины.

Физической основой ультразвуковое исследования является пьезоэлектрический эффект.

Описание принципа работы ультразвукового аппарата на канале «Сервисный центр ERSPlus»

Составляющие системы ультразвуковой диагностики

В структуру диагностической системы УЗИ входят:

  • генератор ультразвуковых волн;
  • датчик, определяющий параметры внутреннего органа;
  • гель для обеспечения контакта с телом пациента;
  • монитор, показывающий данные датчика.

Виды УЗИ-датчиков

Ультразвуковые датчики имеют разную форму и предназначение. Специалист выбирает определенный вид на основе данных о глубине и характере органа.

Линейные

Особенности:

  • форма среза прямоугольная;
  • используется для акушерских исследований;
  • способен рассмотреть работу сосудов, щитовидной и молочных желез.

Линейный

Секторные

Особенности:

  • изображение на мониторе треугольное;
  • позволяет обследовать большое пространство;
  • используется для просмотра органа через преграду, например, через межреберное пространство;
  • чаще, применяется в кардиологии.

Секторный

Конвексные

Особенности:

  • глубина сканирования — 25 сантиметров;
  • по ширине изображение больше на пару сантиметров, чем размеры датчика;
  • исследует органы малого таза, брюшную полость и тазобедренные суставы.

Конвексный

Режимы сканирования

Существует несколько методов визуализации изображения, с которыми работает аппарат УЗИ. Они достигаются путем включения определенного режима на датчике или их сочетаний.

A-режим

А-режим или «режим амплитуды» дает результат в виде графика без картинки. Он используется чаще для офтальмологических исследований.

Негативные стороны: не информативен без сочетания с другими режимами.

A-режим

M-режим

Одномерный М-режим или «режим движения» представлен в виде графика, на котором по горизонтали отображается время, а по вертикали — движение изучаемой ткани. Его включают для точного измерения полостей камер сердца и кист. Он используется в сочетании с другими методиками, чаще всего с В-режимом.

М-режим

B-режим

В-режим или «режим яркости» — обычный метод визуализации в виде серой картинки. Сканер изображает 256 оттенков серого, строя точный вид внутреннего органа.

В-режим

D-режим

Работа этого режима основана на эффекте Доплера. Его суть состоит в разнице скорости отдаваемого и получаемого сигнала датчика.

Такой метод позволяет с точностью определить:

  • скорость и направление кровотока;
  • скорость отдельных частиц крови;
  • турбулентные потоки;
  • патологии в работе сосудов.

Показатели допплерографии

СDК-режим

Цветовое допплеровское картирование — это метод визуализации потоков крови в цвете. Кровоток, который идет по направлению от датчика — красного цвета, а тот, что возвращается к нему — синий. Светлые оттенки говорят о высокой скорости крови, темные — о низкой.

ЦДК позволяет обнаружить:

  • отложения холестерина;
  • заболевания сосудов конечностей;
  • тромбоз глубоких вен;
  • инсульт или инфаркт;
  • патологии плаценты и кровотока в пуповине;
  • нарушения в работе сосудов шеи и позвоночника.

Цветное картирование

3D-режим

3D-режим — это трехмерная картинка. Исследование назначают для уточнения предыдущих результатов УЗИ.

Преимущества метода:

  • более точные данные, по сравнению с другими режимами;
  • возможность детально оценить структуру внутренних органов;
  • выдача трехмерного фото.

3D ультразвуковая диагностика имеет большую интенсивность излучения, чем двухмерное УЗИ.

3D-снимок

4D-режим

4D УЗИ дает возможность записать видео диагностики. В основном этот современный метод применяют в кардиологии и для изучения плода беременной женщины. Поэтому специалист в конце такого ультразвукового исследование отдаст родителям видео о развитии их будущего малыша в утробе.

Преимущество этого режима: пациент видит орган или зачатого ребенка таким, какой он есть в реальном цвете. Результат УЗИ — голограмма.

Врач акушер-гинеколог Ирина Абрамова рассказывает о достоинствах 4D УЗИ на канале «1-й медицинский квартал КРЕДЕ Эксперто на Таганге».

Области применения

Основные области применения ультразвука в медицине:

  • акушерство;
  • офтальмология;
  • кардиология;
  • неврология;
  • хирургия.

Но в целом УЗИ не имеет границ в сфере использования и применяется для диагностики всего тела человека. Этот метод определяет патологии развития внутренних образований и сочетается с другими способами исследования.

Акушерство

Применяется для:

  • определения беременности;
  • изучения развития плода;
  • исследования эндометрия женщины;
  • профилактического обследования;
  • выявления новообразований и воспалений в малом тазу;
  • установления точного диагноза после осмотра специалистом.

Офтальмология

В офтальмологии метод ультразвуковой диагностики применяется редко, так как есть другие альтернативные и более эффективные способы исследования глаз. Изучают в основном патологии орбиты глаза, и применяют для этого только высокочастотное оборудование.

Какие органы можно проверить?

Ультразвуковая диагностика имеет возможность получать данные о таких органах:

  • щитовидная железа;
  • сердечно-сосудистая система;
  • головной мозг;
  • печень;
  • лимфоузлы;
  • пазухи;
  • мочевыделительная система;
  • глаза;
  • почки;
  • селезенка;
  • поджелудочная железа;
  • кишечник;
  • мочевой пузырь;
  • желудок;
  • желчный пузырь;
  • предстательная железа;
  • маточные трубы и яичники.

Исследования в этой области проводят с двумя целями:

  1. Профилактическая. Проверка на воспалительные процессы и изучение внешнего вида объекта диагностики. Пациент считается полностью здоров, если нет изменений в размере и структуре изучаемых объектов.
  2. Целенаправленная. Исследование конкретного органа по жалобе пациента и поиск причин начавшегося заболевания.

Кардиология

В кардиологии ультразвуковая диагностика применяется часто в целом ряде изучения характеристик:

  • размера сердца;
  • строения сердечных клапанов;
  • интенсивности движения крови в сосудах;
  • толщины стенок сердечной камеры;
  • кровоснабжения миокарда;
  • сократительной активности сердечных мышц.

Неврология

УЗИ в неврологии применяется для сканирования работы мозга. Взрослому человеку эта процедура назначается нечасто: есть сложности исследования из-за многослойности черепной коробки. У малышей череп имеет зарастающую ямку — родничок, через нее специалист проверяет работу головного мозга.

Как подготовиться к ультразвуковой диагностике?

Специальная подготовка для процедуры не нужна, но есть рекомендации для исследования определенных органов.

Исследуемый объектПодготовка
Органы брюшной полости и малого таза
  • за 24 часа до диагностики не принимать продуктов, увеличивающих газообразование;
  • при вздутии живота накануне правильно принять Эспумизан.
Органы малого таза (матка, мочевой пузырь)Нужно приходить к специалисту с полным мочевым пузырем
Органы пищеваренияИсследуют только на голодный желудок
Предстательная железа
  • за 2 часа до обследования необходимо сделать очистительную клизму;
  • на диагностику следует приходить с полным мочевым пузырем.

Как проходит процедура?

Процедура УЗИ проводится в разных для пациента положениях:

  • лежа на спине — для исследования органов брюшной полости и сердца;
  • на боку — для визуализации почек;
  • стоя — для изучения сосудов на ногах;
  • лежа на животе — для диагностики позвоночника.

Специалисты ультразвукового исследования могут несколько раз попросить клиента сменить положение тела. Так они проверяют зависимость характеристик органа от выбранного положения и рассматривают его со всех сторон.

Техника ведения датчика по коже также отработана врачом, рассматриваемый объект исследуется в двух плоскостях: сагитальной (продольное сечение) и аксиальной (поперечное).

УЗИ не могут пройти пациенты, которые из-за специфических заболеваний не способны занять определенное положение на кушетке.

Больно ли делать УЗИ?

Ультразвуковая диагностика для пациента проводится абсолютно безболезненно. Нужно обязательно сказать врачу, если во время процедуры стало больно. Это может говорить о скрытых нарушениях в работе организма, которые не были выявлены ранее.

Сколько делают по времени?

Проведение этой процедуры может занимать разное количество времени от 15 до 60 минут, в зависимости от изучаемого органа.

Расшифровка результатов

Расшифровать результаты снимка УЗИ можно по следующим критериям:

  • эхогенность;
  • размер и форма органа;
  • контуры объекта;
  • наличие образований;
  • эхоструктура.

Темные пятна на снимках органов говорят о плохом образовании: опухоль или камень. А светлые, пористые пятна могут показать газообразные или вредные жировые ткани. Монитор аппаратуры покажет врачу любые изменения в структуре внутренних органов.

Для постановки диагноза специалист выявляет несколько параметров изучаемого объекта и сверяет их с нормами. Для более точной расшифровки данных диагностик направляет клиента со снимком к терапевту. Опытный врач способен на фото УЗИ увидеть очаг заболевания, и назначить лечение.

Нормы

Нормы ультразвуковой диагностики для разных органов:

ОрганНормы
Желчный пузырь
  • ширина — 3-5 см;
  • длина — 6-10 см;
  • грушевидная или продолговатая форма;
  • без образований;
  • объем — 30-70 кубических метров;
  • толщина стенок — 4 мм.
Печень
  • косой вертикальный размер до 15 см;
  • левая доля высотой 10 см, толщиной 7 см;
  • правая доля высотой 5 см, толщиной 13 см.
Селезенка
  • без образований;
  • площадь до 50 квадратных сантиметров;
  • толщина — 5 см;
  • длина — 10-12 см;
  • ширина — 5 см;
  • индекс — 20 кв. см.
Поджелудочная железа
  • без включений;
  • вирсунгов поток — 1,5-2 мм;
  • гладкий контур;
  • головка — 35 мм;
  • тело — 25 мм;
  • хвост — 30 мм;
  • без образований;
  • структура гомогенная;
  • эхогенность нормальная.
Почки
  • длина — 11 см;
  • ширина — 5-6 см;
  • толщина — 5 см;
  • просветы без включений;
  • паренхима — до 23 мм;
  • лоханки без изменений.
Лимфатические узлыИзображение в нормальном состоянии отсутствует при визуализации сканером.
Матка женщины, не вышедшей из детородного возраста
  • протяженность — 4,6-6,4 см;
  • линейный размер — 4,5-6,7 см;
  • поперечное сечение — 3-4 см.
Яичники
  • линейный размер — 30-41 см;
  • поперечное сечение — 14-22 см;
  • объем — 12 квадратных миллиметров;
  • протяженность — 20-31 см.
Сердце
  • объем миокарда у мужчин — 135 г;
  • у женщин — 95 г;
  • диаметр устья — 1,7-2,4 см;
  • легочная артерия — 3,1 см;
  • фракция выброса 50-60%;
  • скорость кровотока — 0,6-1,3 м/сек;
  • диаметр аорты — 2-3,8 см;
  • размер аортального клапана — 1,5-2,6 см.
Щитовидная железа
  • объем у мужчин — 25 куб. см;
  • у женщин — 20 куб. см.

Вреден ли УЗИ?

Диагностика УЗИ безопасна при правильном пользовании профессиональным специалистом в этой области. Назначение ультразвука оправдано: исследование выявляет опасные заболевания на ранних сроках развития. Он не вызывает в организме никаких изменений и нарушений работы органов.

Сколько раз можно делать УЗИ?

УЗИ можно делать столько раз, сколько назначает врач для постановки верного диагноза. Обычно при обращении пациента с болями исследование делается 2 раза: для обнаружения проблемы и для того, чтобы убедиться в выздоровлении.

Позволять беременной женщине делать УЗИ часто только для получения снимков ребенка — неправильно. Частые сканирования могут потревожить нервную систему нерожденного малыша.

Будущие мамы делают ультразвуковое исследование 3 раза:

  • в 12-13 недель;
  • в 20-23;
  • в 32-33.

Дополнительные УЗИ во время беременности или лечения любого заболевания назначают при угрозе жизни и здоровью пациента.

Видео

Особенности проведения процедуры УЗИ представлены в видео на канале «Sonographer».

hromosoma.com

Ультразвуковое исследование - это... Что такое Ультразвуковое исследование?

Установка медицинской эхографии Toshiba SSA-270A. Современный аппарат УЗИ Портативный аппарат УЗИ

Ультразвуковое исследование (УЗИ) — неинвазивное исследование организма человека или животного[1] с помощью ультразвуковых волн.

Физические основы

Физическая основа УЗИ — пьезоэлектрический эффект. При деформации монокристаллов некоторых химических соединений (кварц, титанат бария) под воздействием ультразвуковых волн, на поверхности этих кристаллов возникают противоположные по знаку электрические заряды — прямой пьезоэлектрический эффект. При подаче на них переменного электрического заряда, в кристаллах возникают механические колебания с излучением ультразвуковых волн. Таким образом, один и тот же пьезоэлемент может быть попеременно то приёмником, то источником ультразвуковых волн. Эта часть в ультразвуковых аппаратах называется акустическим преобразователем, трансдюсером или датчиком.

Ультразвук распространяется в средах в виде чередующихся зон сжатия и расширения вещества. Звуковые волны, в том числе и ультразвуковые, характеризуются периодом колебания — временем, за которое молекула (частица) совершает одно полное колебание; частотой — числом колебаний в единицу времени; длиной — расстоянием между точками одной фазы и скоростью распространения, которая зависит главным образом от упругости и плотности среды. Длина волны обратно пропорциональна её частоте. Чем меньше длина волн, тем выше разрешающая способность ультразвукового аппарата. В системах медицинской ультразвуковой диагностики обычно используют частоты от 2 до 10 МГц. Разрешающая способность современных ультразвуковых аппаратов достигает 1-3 мм.

Любая среда, в том числе и ткани организма, препятствует распространению ультразвука, то есть обладает различным акустическим сопротивлением, величина которого зависит от их плотности и скорости распространения звуковых волн. Чем выше эти параметры, тем больше акустическое сопротивление. Такая общая характеристика любой эластической среды обозначается термином «импеданс».

Достигнув границы двух сред с различным акустическим сопротивлением, пучок ультразвуковых волн претерпевает существенные изменения: одна его часть продолжает распространяться в новой среде, в той или иной степени поглощаясь ею, другая — отражается. Коэффициент отражения зависит от разности величин акустического сопротивления граничащих друг с другом тканей: чем это различие больше, тем больше отражение и, естественно, больше амплитуда зарегистрированного сигнала, а значит, тем светлее и ярче он будет выглядеть на экране аппарата. Полным отражателем является граница между тканями и воздухом.[2]

В простейшем варианте реализации метод позволяет оценить расстояние до границы разделения плотностей двух тел, основываясь на времени прохождения волны, отраженной от границы раздела. Более сложные методы исследования (например, основанные на эффекте Допплера) позволяют определить скорость движения границы раздела плотностей, а также разницу в плотностях, образующих границу.

Ультразвуковые колебания при распространении подчиняются законам геометрической оптики. В однородной среде они распространяются прямолинейно и с постоянной скоростью. На границе различных сред с неодинаковой акустической плотностью часть лучей отражается, а часть преломляется, продолжая прямолинейное распространение. Чем выше градиент перепада акустической плотности граничных сред, тем большая часть ультразвуковых колебаний отражается. Так как на границе перехода ультразвука из воздуха на кожу происходит отражение 99,99 % колебаний, то при ультразвуковом сканировании пациента необходимо смазывание поверхности кожи водным желе, которое выполняет роль переходной среды. Отражение зависит от угла падения луча (наибольшее при перпендикулярном направлении) и частоты ультразвуковых колебаний (при более высокой частоте большая часть отражается).

Для исследования органов брюшной полости и забрюшинного пространства, а также полости малого таза используется частота 2,5 — 3,5 МГц, для исследования щитовидной железы используется частота 7,5 МГц.

Особый интерес в диагностике вызывает использование эффекта Допплера. Суть эффекта заключается в изменении частоты звука вследствие относительного движения источника и приемника звука. Когда звук отражается от движущегося объекта, частота отраженного сигнала изменяется (происходит сдвиг частоты).

При наложении первичных и отраженных сигналов возникают биения, которые прослушиваются с помощью наушников или громкоговорителя.

Составляющие системы ультразвуковой диагностики

Генератор ультразвуковых волн

Генератором ультразвуковых волн является передатчик, который одновременно играет роль приемника отраженных эхосигналов. Генератор работает в импульсном режиме, посылая около 1000 импульсов в секунду. В промежутках между генерированием ультразвуковых волн пьезодатчик фиксирует отраженные сигналы.

Ультразвуковой датчик

В качестве детектора или трансдюсора применяется сложный датчик, состоящий из нескольких сотен мелких пьезокристаллических преобразователей, работающих в одинаковом режиме. В датчик вмонтирована фокусирующая линза, что дает возможность создать фокус на определенной глубине.

Виды датчиков

Все ультразвуковые датчики делятся на механические и электронные. В механических сканирование осуществляется за счет движения излучателя (он или вращается или качается). В электронных развертка производится электронным путем. Недостатками механических датчиков являются шум, вибрация, производимые при движении излучателя, а также низкое разрешение. Механические датчики морально устарели и в современных сканерах не используются. Используются три типа ультразвукового сканирования: линейное (параллельное), конвексное и секторное. Соответственно датчики или трансдюсоры ультразвуковых аппаратов называются линейные, конвексные и секторные. Выбор датчика для каждого исследования проводится с учетом глубины и характера положения органа.

Линейные датчики

Линейные датчики используют частоту 5-15 Мгц. Преимуществом линейного датчика является полное соответствие исследуемого органа положению самого трансдюсора на поверхности тела. Недостатком линейных датчиков является сложность обеспечения во всех случаях равномерного прилегания поверхности трансдюсора к коже пациента, что приводит к искажениям получаемого изображения по краям. Также линейные датчики за счет большей частоты позволяют получать изображение исследуемой зоны с высокой разрешающей способностью, однако глубина сканирования достаточно мала (не более 11 см). Используются в основном для исследования поверхностно расположенных структур — щитовидной железы, молочных желез, небольших суставов и мышц, а также для исследования сосудов.

Конвексные датчики

Конвексный датчик использует частоту 1,8-7,5 МГц. Имеет меньшую длину, поэтому добиться равномерности его прилегания к коже пациента более просто. Однако при использовании конвексных датчиков получаемое изображение по ширине на несколько сантиметров больше размеров самого датчика. Для уточнения анатомических ориентиров врач обязан учитывать это несоответствие. За счет меньшей частоты глубина сканирования достигает 20-25 см. Обычно используется для исследования глубоко расположенных органов — органы брюшной полости и забрюшинного пространства, мочеполовой системы, тазобедренные суставы.

Секторные датчики

Секторный датчик работает на частоте 1,5-5 Мгц. Имеет ещё большее несоответствие между размерами трансдюсора и получаемым изображением, поэтому используется преимущественно в тех случаях, когда необходимо с маленького участка тела получить большой обзор на глубине. Наиболее целесообразно использование секторного сканирования при исследовании, например, через межреберные промежутки. Типичным применением секторного датчика является эхокардиография — исследование сердца.

Методики ультразвукового исследования

Отраженные эхосигналы поступают в усилитель и специальные системы реконструкции, после чего появляются на экране телевизионного монитора в виде изображения срезов тела, имеющие различные оттенки черно-белого цвета. Оптимальным является наличие не менее 64 градиентов цвета черно-белой шкалы. При позитивной регистрации максимальная интенсивность эхосигналов проявляется на экране белым цветом (эхопозитивные участки), а минимальная — чёрным (эхонегативные участки). При негативной регистрации наблюдается обратное положение. Выбор позитивной или негативной регистрации не имеет значения. Изображение, получаемое при исследовании, может быть разным в зависимости от режимов работы сканера. Выделяют следующие режимы:

  • A-режим. Методика даёт информацию в виде одномерного изображения, где первая координата, это амплитуда отраженного сигнала от границы сред с разным акустическим сопротивлением, а вторая расстояние до этой границы. Зная скорость распространения ультразвуковой волны в тканях тела человека, можно определить расстояние до этой зоны, разделив пополам (так как ультразвуковой луч проходит этот путь дважды) произведение времени возврата импульса на скорость ультразвука.
  • B-режим. Методика даёт информацию в виде двухмерных серошкальных томографических изображений анатомических структур в масштабе реального времени, что позволяет оценивать их морфологическое состояние.
  • M-режим. Методика даёт информацию в виде одномерного изображения, вторая координата заменена временной. По вертикальной оси откладывается расстояние от датчика до лоцируемой структуры, а по горизонтальной — время. Используется режим в основном для исследования сердца. Дает информацию о виде кривых, отражающих амплитуду и скорость движения кардиальных структур.

Допплерография

Основная статья: Допплерография

Спектральный Допплер Общей Каротидной Артерии Увеличенный компьютером Транскраниальный допплер.

Методика основана на использовании эффекта Допплера. Сущность эффекта состоит в том, что от движущихся объектов ультразвуковые волны отражаются с измененной частотой. Этот сдвиг частоты пропорционален скорости движения лоцируемых структур — если движение направлено в сторону датчика, то частота увеличивается, если от датчика — уменьшается.

Потоковая спектральная допплерография (ПСД)

Предназначена для оценки кровотока в относительно крупных сосудах и камерах сердца. Основным видом диагностической информации является спектрографическая запись, представляющая собой развертку скорости кровотока во времени. На таком графике по вертикальной оси откладывается скорость, а по горизонтальной — время. Сигналы, отображающиеся выше горизонтальной оси, идут от потока крови, направленного к датчику, ниже этой оси — от датчика. Помимо скорости и направления кровотока, по виду допплеровской спектрограммы можно определить характер потока крови: ламинарный поток отображается в виде узкой кривой с четкими контурами, турбулентный — широкой неоднородной кривой.

Непрерывная (постоянноволновая) ПСД

Методика основана на постоянном излучении и постоянном приеме отраженных ультразвуковых волн. При этом величина сдвига частоты отраженного сигнала определяется движением всех структур на пути ультразвукового луча в пределах глубины его проникновения. Недостаток: невозможность изолированного анализа потоков в строго определенном месте. Достоинства: допускает измерение больших скоростей потоков крови.

Импульсная ПСД

Методика базируется на периодическом излучении серий импульсов ультразвуковых волн, которые, отразившись от эритроцитов, последовательно воспринимаются тем же датчиком. В этом режиме фиксируются сигналы, отраженные только с определенного расстояния от датчика, которые устанавливаются по усмотрению врача. Место исследования кровотока называют контрольным объёмом. Достоинства: возможность оценки кровотока в любой заданной точке.

Цветовое допплеровское картирование (ЦДК)

Основано на кодировании в цвете значения допплеровского сдвига излучаемой частоты. Методика обеспечивает прямую визуализацию потоков крови в сердце и в относительно крупных сосудах. Красный цвет соответствует потоку, идущему в сторону датчика, синий — от датчика. Темные оттенки этих цветов соответствуют низким скоростям, светлые оттенки — высоким. Недостаток: невозможность получения изображения мелких кровеносных сосудов с маленькой скоростью кровотока. Достоинства: позволяет оценивать как морфологическое состояние сосудов, так и состояние кровотока по ним.

Энергетическая допплерография (ЭД)

Методика основана на анализе амплитуд всех эхосигналов допплеровского спектра, отражающих плотность эритроцитов в заданном объёме. Оттенки цвета (от темно-оранжевого к жёлтому) несут сведения об интенсивности эхосигнала. Диагностическое значение энергетической допплерографии заключается в возможности оценки васкуляризации органов и патологических участков. Недостаток: невозможно судить о направлении, характере и скорости кровотока. Достоинства: отображение получают все сосуды, независимо от их хода относительно ультразвукового луча, в том числе кровеносные сосуды очень небольшого диаметра и с незначительной скоростью кровотока.

Комбинированные варианты

Применяются также и комбинированные варианты, в частности:

  • ЦДК+ЭД — конвергентная цветовая допплерография
  • B-режим УЗИ + ПСД (или ЭД) — дуплексное исследование

Трёхмерное допплеровское картирование и трёхмерная ЭД

Методики, дающие возможность наблюдать объемную картину пространственного расположения кровеносных сосудов в режиме реального времени в любом ракурсе, что позволяет с высокой точностью оценивать их соотношение с различными анатомическими структурами и патологическими процессами, в том числе со злокачественными опухолями. В этом режиме используется возможность запоминания нескольких кадров изображения. После включения режима исследователь перемещает датчик или изменяет его угловое положение, не нарушая контакта датчика с телом пациента. При этом записываются серии двухмерных эхограмм с небольшим шагом (малое расстояние между плоскостями сечения). На основе полученных кадров система реконструирует псевдотрёхмерное[неизвестный термин] изображение только цветной части изображения, характеризующее кровоток в сосудах. Поскольку при этом не строится реальная трехмерная модель объекта, при попытке изменения угла обзора появляются значительные геометрические искажения из-за того, что трудно обеспечить равномерное перемещение датчика вручную с нужной скоростью при регистрации информации. Метод позволяющий получать трёхмерные изображения без искажений, называется методом трёхмерной эхографии (3D).

Эхоконтрастирование

Методика основана на внутривенном введении особых контрастирующих веществ, содержащих свободные микропузырьки газа (диаметром менее 5 мкм при их циркуляции не менее 5 минут). Полученное изображение фиксируется на экране монитора, а затем регистрируется с помощью принтера.

В клинической практике методика используется в двух направлениях.

Динамическая эхоконтрастная ангиография

Существенно улучшается визуализация кровотока, особенно в мелких глубоко расположенных сосудах с низкой скоростью кровотока; значительно повышается чувствительность ЦДК и ЭД; обеспечивается возможность наблюдения всех фаз контрастирования сосудов в режиме реального времени; возрастает точность оценки стенотических поражений кровеносных сосудов.

Тканевое эхоконтрастирование

Обеспечивается избирательностью включения эхоконтрастных веществ в структуру определенных органов. Степень, скорость и накопление эхоконтраста в неизменённых и патологических тканях различны. Появляется возможность оценки перфузии органов, улучшается контрастное разрешение между нормальной и пораженной тканью, что способствует повышению точности диагностики различных заболеваний, особенно злокачественных опухолей.[3]

Применение в медицине

Терапевтическое применение ультразвука в медицине

Помимо широкого использования в диагностических целях, ультразвук применяется в медицине как лечебное средство.

Ультразвук обладает действием:

  • противовоспалительным, рассасывающим
  • анальгезирующим, спазмолитическим
  • кавитационным усилением проницаемости кожи

Фонофорез — сочетанный метод, при котором на ткани действуют ультразвуком и вводимыми с его помощью лечебными веществами (как медикаментами, так и природного происхождения). Проведение веществ под действием ультразвука обусловлено повышением проницаемости эпидермиса и кожных желез, клеточных мембран и стенок сосудов для веществ небольшой молекулярной массы, особенно — ионов минералов бишофита.[4] Удобство ультрафонофореза медикаментов и природных веществ:

  • лечебное вещество при введении ультразвуком не разрушается
  • синергизм действия ультразвука и лечебного вещества

Показания к ультрафонофорезу бишофита: остеоартроз, остеохондроз, артриты, бурситы, эпикондилиты, пяточная шпора, состояния после травм опорно-двигательного аппарата; невриты, нейропатии, радикулиты, невралгии, травмы нервов.

Наносится бишофит-гель и рабочей поверхностью излучателя проводится микро-массаж зоны воздействия. Методика лабильная, обычная для ультрафонофореза (при УФФ суставов, позвоночника интенсивность в области шейного отдела — 0,2-0,4 Вт/см2, в области грудного и поясничного отдела — 0,4-0,6 Вт/см2).

Опасность и побочные эффекты

Ультразвуковое исследование в целом считается безопасным способом получения информации.[5]

Диагностическое ультразвуковое исследование плода так же в целом рассматривается как безопасный метод для применения в течение беременности. Эта диагностическая процедура должна применяться, только если есть веские медицинские показания, с таким наименьшим возможным сроком воздействия ультразвука, который позволит получить необходимую диагностическую информацию, то есть по принципу минимального допустимого или АЛАРА-принципу.

Отчёт 875 Всемирной организации здравоохранения за 1998 г.[6] поддерживает мнение, что ультразвук безвреден: «Диагностическое ультразвуковое исследование плода признаётся безопасным, эффективным и в высокой степени гибким способом получением изображения, позволяющим выявить клинически существенную информацию о большинстве частей тела быстрым и рентабельным способом». Несмотря на отсутствие данных о вреде ультразвука для плода, Управление по контролю качества продуктов и лекарств (США) рассматривает рекламу, продажу или аренду ультразвукового оборудования для создания «видео плода на память», как нецелевое, несанкционированное использование медицинского оборудования.

Эхоэнцефалография

Основная статья: Эхоэнцефалография

Применение ультразвука для диагноза при серьёзных повреждениях головы позволяет хирургу определить места кровоизлияний. При использовании переносного зонда можно установить положение срединной линии головного мозга примерно в течение одной минуты. Принцип работы такого зонда основывается на регистрации ультразвукового эха от границы раздела полушарий.

Офтальмология

Ультразвуковые зонды применяются для измерения размеров глаза и определения положения хрусталика.

Внутренние болезни

Ультразвуковое исследование играет важную роль в постановке диагноза заболеваний внутренних органов, таких как:

Ввиду относительно невысокой стоимости и высокой доступности ультразвуковое исследование является широко используемым методом обследования пациента и позволяет диагностировать достаточно большое количество заболеваний, таких как онкологические заболевания, хронические диффузные изменения в органах (диффузные изменения в печени и поджелудочной железе, почках и паренхиме почек, предстательной железе, наличие конкрементов в желчном пузыре, почках, наличие аномалий внутренних органов, жидкостных образований в органах и т. д.

В силу физических особенностей не все органы можно достоверно исследовать ультразвуковым методом, например, полые органы желудочно-кишечного тракта труднодоступны для исследования из-за содержания в них газа. Тем не менее, ультразвуковая диагностика может применяться для определения признаков кишечной непроходимости и косвенных признаков спаечного процесса. При помощи ультразвукового исследования можно обнаружить наличие свободной жидкости в брюшной полости, если её достаточно много, что может играть решающую роль в лечебной тактике ряда терапевтических и хирургических заболеваний и травм.

Печень

Ультразвуковое исследование печени является достаточно высокоинформативным. Врачом оцениваются размеры печени, её структура и однородность, наличие очаговых изменений, а также состояние кровотока. УЗИ позволяет с достаточно высокой чувствительностью и специфичностью выявить как диффузные изменения печени (жировой гепатоз, хронический гепатит и цирроз), так и очаговые (жидкостные и опухолевые образования). Обязательно следует добавить, что любые ультразвуковые заключения исследования как печени, так и других органов, необходимо оценивать только вместе с клиническими, анамнестическими данными, а также данными дополнительных обследований.

Жёлчный пузырь и желчные протоки

Кроме самой печени оценивается состояние желчного пузыря и желчных протоков — исследуются их размеры, толщина стенок, проходимость, наличие конкрементов, состояние окружающих тканей. УЗИ позволяет в большинстве случаев определить наличие конкрементов в полости желчного пузыря.

Поджелудочная железа

При исследовании поджелудочной железы оцениваются её размеры, форма, контуры, однородность паренхимы, наличие образований. Качественное УЗИ поджелудочной железы часто довольно затруднительно, так как она может частично или полностью перекрываться газами, находящимися в желудке, тонком и толстом кишечнике. Наиболее часто выносимое врачами ультразвуковой диагностики заключение «диффузные изменения в поджелудочной железе» может отражать как возрастные изменения (склеротические, жировая инфильтрация), так и возможные изменения вследствие хронических воспалительных процессов.

Почки и надпочечники, забрюшинное пространство

Исследование забрюшинного пространства, почек и надпочечников является достаточно трудным для врача ввиду особенностей их расположения, сложности строения и многогранности и неоднозначности трактовки ультразвуковой картины этих органов. При исследовании почек оценивается их количество, расположение, размер, форма, контуры, структура паренхимы и чашечно-лоханочной системы. УЗИ позволяет выявить аномалии почек, наличие конкрементов, жидкостных и опухолевых образований, также изменения вследствие хронических и острых патологических процессов почек.

Щитовидная железа

В исследовании щитовидной железы ультразвуковое исследование является ведущим и позволяет определить наличие узлов, кист, изменения размера и структуры железы.

Кардиология, сосудистая и кардиохирургия

Основная статья: Эхокардиография

Эхокардиография (ЭхоКГ) — это ультразвуковая диагностика заболеваний сердца. В этом исследовании оцениваются размеры сердца и его отдельных структур (желудочки, предсердия, межжелудочковая перегородка, толщина миокарда желудочков, предсердий и т. д.), наличие и объём жидкости в перикарде — «сердечной сорочке», состояние клапанов сердца. С помощью специальных расчетов и измерений Эхокардиография позволяет определить массу сердца, сократительную способность сердца — фракцию выброса и т. д. Существуют зонды, которые помогают во время операций на сердце следить за работой митрального клапана, расположенного между желудочком и предсердием.

Акушерство, гинекология и пренатальная диагностика

Ультразвуковое исследование используется для изучения внутренних половых органов женщины, состояния беременной матки, анатомии и мониторинга внутриутробного развития плода.

Трёхмерное ультразвуковое исследование 29-недельного плода.

Этот эффект широко применяется в акушерстве, так как звуки, идущие от матки, легко регистрируются. На ранней стадии беременности звук проходит через мочевой пузырь. Когда матка наполняется жидкостью, она сама начинает проводить звук. Положение плаценты определяется по звукам протекающей через неё крови, а через 9 — 10 недель с момента образования плода прослушивается биение его сердца. С помощью ультразвукового исследования можно также определять количество зародышей или констатировать смерть плода.

Аппарат ультразвуковой диагностики

Аппарат ультразвуковой диагностики (УЗИ сканер) — прибор, предназначенный для получения информации о расположении, форме и структуре органов и тканей и измерения линейных размеров биологических объектов методом ультразвуковой локации.

Классификация аппаратов УЗИ

В зависимости от функционального назначения приборы подразделяются на следующие основные типы:

  • ЭТС — эхотомоскопы (приборы, предназначенные, в основном, для исследования плода, органов брюшной полости и малого таза);
  • ЭКС — эхокардиоскопы (приборы, предназначенные для исследования сердца);
  • ЭЭС — эхоэнцелоскопы (приборы, предназначенные для исследования головного мозга);
  • ЭОС — эхоофтальмоскопы (приборы, предназначенные для исследования глаза).

В зависимости от времени получения диагностической информации приборы подразделяют на следующие группы:

  • С — статические;
  • Д — динамические;
  • К — комбинированные.

Термины, понятия, сокращения

  • Advanced 3D — расширенная программа трёхмерной реконструкции.
  • ATO — автоматическая оптимизация изображения, оптимизирует качество изображения нажатием одной кнопки.
  • B-Flow — визуализация кровотока непосредственно в В-режиме без использования допплеровских методов.
  • Coded Contrast Imaging Option — режим кодированного контрастного изображения, используется при исследовании с контрастными веществами.
  • CodeScan — технология усиления слабых эхосигналов и подавления нежелательных частот (шумов, артефактов) путем создания кодированной последовательности импульсов на передаче с возможностью их декодирования на приеме при помощи программируемого цифрового декодера. Эта технология позволяет добиться непревзойденного качества изображения и повышения качества диагностики за счет новых режимов сканирования.
  • Color doppler (CFM или CFA) — цветовой допплер (Color Doppler) — выделение на эхограмме цветом (цветное картирование) характера кровотока в области интереса. Кровоток к датчику принято картировать красным цветом, от датчика — синим цветом. Турбулентный кровоток картируется сине-зелено-желтым цветом. Цветовой допплер применяется для исследования кровотока в сосудах, в эхокардиографии. Другие названия технологии — цветное допплеровское картирование (ЦДК), color flow mapping (CFM) и color flow angiography (CFA). Обычно с помощью цветового допплера, меняя положение датчика, находят область интереса (сосуд), затем для количественной оценки используют импульсный допплер. Цветовой и энергетический допплер помогают в дифференциации кист и опухолей, поскольку внутреннее содержимое кисты лишено сосудов и, следовательно, никогда не может иметь цветовых локусов.
  • DICOM — возможность передачи «сырых» данных по сети для хранения на серверах и рабочих станциях, распечатки и дальнейшего анализа.
  • Easy 3D — режим поверхностной трёхмерной реконструкции с возможностью задания уровня прозрачности.
  • M-mode (M-режим) — одномерный режим ультразвукового сканирования (исторически первый ультразвуковой режим), при котором исследуются анатомические структуры в развертке по оси времени, в настоящий момент применяется в эхокардиографии. M-режим используется для оценки размеров и сократительной функции сердца, работы клапанного аппарата. С помощью этого режима можно рассчитать сократительную способность левого и правого желудочков, оценить кинетику их стенок.
  • MPEGvue — быстрый доступ к сохранённым цифровым данным и упрощенная процедура переноса изображений и видеоклипов на CD в стандартном формате для последующего просмотра и анализа на компьютере.
  • Power doppler — энергетический допплер — качественная оценка низкоскоростного кровотока, применяется при исследовании сети мелких сосудов (щитовидная железа, почки, яичник), вен (печень, яички) и др. Более чувствителен к наличию кровотока, чем цветовой допплер. На эхограмме обычно отображается в оранжевой палитре, более яркие оттенки свидетельствуют о большей скорости кровотока. Главный недостаток — отсутствие информации о направлении кровотока. Использование энергетического допплера в трёхмерном режиме позволяет судить о пространственной структуре кровотока в области сканирования. В эхокардиографии энергетический допплер применяется редко, иногда используется в сочетании с контрастными веществами для изучения перфузии миокарда. Цветовой и энергетический допплер помогают в дифференциации кист и опухолей, поскольку внутреннее содержимое кисты лишено сосудов и, следовательно, никогда не может иметь цветовых локусов.
  • Smart Stress — расширенные возможности стресс-эхо исследований. Количественный анализ и возможность сохранения всех настроек сканирования для каждого этапа исследования при визуализации различных сегментов сердца.
  • Tissue Harmonic Imaging (THI) — технология выделения гармонической составляющей колебаний внутренних органов, вызванных прохождением сквозь тело базового ультразвукового импульса. Полезным считается сигнал, полученный при вычитании базовой составляющей из отраженного сигнала. Применение 2-й гармоники целесообразно при ультразвуковом сканировании сквозь ткани, интенсивно поглощающие 1-ю (базовую) гармонику. Технология предполагает использование широкополосных датчиков и приемного тракта повышенной чувствительности, улучшается качество изображения, линейное и контрастное разрешение у пациентов с повышенным весом. * Tissue Synchronization Imaging (TSI) — специализированный инструмент для диагностики и оценки сердечных дисфункций.
  • Tissue Velocity Imaging' — тканевой допплер (Tissue Velocity Imaging или тканевая цветовая допплерография) — цветовое картирование движения тканей, применяется совместно с импульсным допплером в эхокардиографии для оценки сократительной способности миокарда. Изучая направления движения стенок левого и правого желудочков в систолу и диастолу тканевого допплера, можно обнаружить скрытые зоны нарушения локальной сократимости.
  • TruAccess — подход к получению изображений, основанный на возможности доступа к «сырым» ультразвуковым данным.
  • TruSpeed — уникальный набор программных и аппаратных компонентов для обработки ультразвуковых данных, обеспечивающий идеальное качество изображения и высочайшую скорость обработки данных во всех режимах сканирования.
  • Virtual Convex — расширенное конвексное изображение при использовании линейных и секторных датчиков.
  • VScan — визуализация и квантификация движения миокарда.
  • Импульсный допплер (PW, HFPW) — импульсный допплер (Pulsed Wave или PW) применяется для количественной оценки кровотока в сосудах. На временной развертке по вертикали отображается скорость потока в исследуемой точке. Потоки, которые двигаются к датчику, отображаются выше базовой линии, обратный кровоток (от датчика) — ниже. Максимальная скорость потока зависит от глубины сканирования, частоты импульсов и имеет ограничение (около 2,5 м/с при диагностике сердца). Высокочастотный импульсный допплер (HFPW — high frequency pulsed wave) позволяет регистрировать скорости потока большей скорости, однако тоже имеет ограничение, связанное с искажением допплеровского спектра.
  • Постоянно-волновой допплер — постоянно-волновой допплер (Continuous Wave Doppler или CW) применяется для количественной оценки кровотока в сосудах c высокоскоростными потоками. Недостаток метода состоит в том, что регистрируются потоки по всей глубине сканирования. В эхокардиографии с помощью постоянно-волнового допплера можно произвести расчеты давления в полостях сердца и магистральных сосудах в ту или иную фазу сердечного цикла, рассчитать степень значимости стеноза и т. д. Основным уравнением CW является уравнение Бернулли, позволяющее рассчитать разницу давления или градиент давления. С помощью уравнения можно измерить разницу давления между камерами в норме и при наличии патологического, высокоскоростного кровотока.

См. также

  • Ультразвуковая диагностика
  • Соноэластография

Примечания

dic.academic.ru


Смотрите также
