Кардиограмма здорового сердца человека


Кардиограмма сердца, расшифровка, норма, фото

Регистрация электрокардиограммы — способ изучения электрических сигналов, образующихся при деятельности мышц сердца. Для фиксирования данных электрокардиограммы применяют 10 электродов: 1 нулевой на правой ноге, 3 стандартных от конечностей и 6 в области сердца.

Содержание:

Этими электродами снимаются 12 отведений работы сердечных мышц:

  • I стандартное отведение фиксирует характеристики распространения сигнала синусовой структуры по передней стенке органа;
  • III стандартное отведение воспроизводит поведение биоэлектрических проявлений в задней стенке органа;
  • II стандартное отведение демонстрирует суммированные показания I и III отведения;
  • aVR показывает формирование электрической активности в правой боковой стенке сердечных мышц;
  • aVL регистрирует электрические сигналы левой передне-боковой стенке этого органа;
  • aVF фиксирует биоэлектрические импульсы в задне-нижней стенке сердечных мышц;
  • V1 и V2 записывают электрические сигналы правого желудочка сердца;
  • VЗ показывает изменение электрической активности мышц в межжелудочковой перегородке;
  • V4 отображает прохождение активирующих сигналов в верхушечной части органа;
  • V5 показывает перемещение электрических сигналов в передне — боковой стенке левого желудочка этого органа тела;
  • V6 отмечает проведение сигналов в боковой стенке левого желудочка.

Следствием снятия электрических показателей, работы различных отделов органа, становится создание электрокардиограммы.

Ее параметры записываются на специальной рулонной бумаге. Скорость перемещения бумаги представлена в 3 вариантах:

  • 25 мм.сек;
  • 50 мм.сек;
  • 100 мм.сек;

Существуют электронные датчики, которые могут записывать параметры ЭКГ на жесткий диск системного блока и в случае необходимости выводить эти данные на монитор или распечатывать на требуемых форматах бумаги.

Расшифровка записанной электрокардиограммы.

Выдает результат анализа параметров электрокардиограммы специалист кардиолог. Расшифровку записи ведет врач путем установления длительности интервалов между различными элементами зафиксированных показателей. Разъяснение особенностей электрокардиограммы содержит много моментов:

  • Предварительно выясняются пол и возраст пациента, так как в разнообразных возрастных категориях присутствуют свои нормы показателей ЭКГ. Характеристики кардиограммы различаются у представителей сильного и слабого пола;
  • Оцениваются данные сердечных сокращений и ритма. Количество сердечных толчков находят, сделав подсчет времени между верхними точками R на ЭКГ (интервал R—R);
  • Вслед за этим разбирается продолжительность интервалов и размер зубцов и сегментов кардиограммы, помеченных знаками латинского алфавита. Зубцов бывает 6 – P, Q, R, S, T, U. Любой из таких зубцов отображает функционирование конкретного места сердца. Необходимо понимать, что те зубцы, которые расположены ниже средней линии, будут отрицательными, а те, что находятся выше средней линии, именуются положительными зубцами;
  • Р демонстрирует динамику развития потенциалов электрических сигналов в мышечных волокнах предсердия. Диагностика зубца Р предполагает выяснение его амплитуды, продолжительности, установление полярности и формы. Выясняют протяженность интервала P—Q;
  • Q определяет разность потенциалов при сокращении в мышцах межжелудочковой перегородки;
  • R – отображает изменения электрической активности мышц при сокращении стенки левого желудочка сердца;
  • S описывает значения электрических импульсов возникающих при сокращениях мышц желудочков сердца;
  • Т определяет начало восстановления исходных значений электрических потенциалов в мышцах сердца.
  • U определяет позднюю стадию восстановления исходных значений электрических потенциалов в мышцах сердца. При расшифровке ЭКГ значения этого зубца не учитывается;
  • Определяется расположение электрической оси сердца, демонстрирующей координаты вектора биоэлектрических изменений, идущих в сердечных мышцах при каждом их сокращении. Расположение показывают в градусах, угол α;
  • Определяется интервал QT. Если отмечается удлинение этого расстояния, тогда специалист может предположить ишемическое состояние сердца, ревматизм или миокардит;
  • Исследуются характеристики комплекса с точками QRS;
  • В завершении, рассматривается интервал ST. Этот фрагмент кардиограммы описывает восстановительный этап деполяризации сердечной мышцы.
  • При наличии данных проводится сопоставление разных ЭКГ пациента, для анализа динамики развитии заболевания.

Нормальные показатели ЭКГ.

Рассмотрение стандартной кардиограммы сердца представлено следующими показателями:

  • Стандартное размещение электрической оси сердца находится под углом α от 40˚до 70˚;
  • Пульсация сердца находится в интервале от 60 до 80 толчков в минуту,
  • Ритм работы сердца должен поддерживаться синусовым узлом;
  • Верхние точки диаграммы Q и S всегда расположены ниже нейтральной линии;
  • Верхние точки зубцов Р, Т, R расположены выше ординарной линии;
  • Относительная высота зубца R, непременно больше размера зубца S;
  • Протяженность комплекса точек QRS должна составлять не свыше 120 мс;
  • Нормальные значения интервала QT находятся в диапазоне 390-450 мс;
  • Промежуток интервала ограниченный точками ST, в обычной ЭКГ находится на ординарной линии записи.

Электрокардиограмма при возникновении инфаркта сердечной мышцы.

Инфаркт миокарда возникает вследствие обострения ишемической болезни, когда значительно сужается внутренняя полость коронарной артерии сердечной мышцы. Если на протяжении 15 – 20 минут не устранить указанное нарушение, наступает гибель мышечных клеток сердца, получающих кислород и питательные вещества из этой артерии. Это обстоятельство создает значительные нарушения в функционировании сердца и оказывается тяжелой и серьезной угрозой для жизни. При возникновении инфаркта отделов сердца, электрокардиограмма поможет выявить место некроза. Указанная кардиограмма содержит заметно проявившиеся отклонения электрических сигналов сердечной мышцы:

  • Возрастание интенсивности пульсации сердца;
  • Возрастание протяженности комплекса QRS;
  • За счет поднятия отрезка ST, будет наблюдаться изменение зубца R, он делается сглаженным. Суммарное возвышение ST на кардиограмме, будет похожим на «изогнутую спину кошки»;
  • Появляется расположенный внизу от средней линии, графического изображения, зубец Т.

Расстройство ритма сердца.

Расстройство ритма сокращения сердечных мышц обнаруживается при появлении сдвигов на электрокардиограмме:

  • Возрастание интенсивности толчков сердца больше 100 или замедление меньше 60 в минуту;
  • Выявляются отклонения в движении биоэлектрических импульсов по регулирующим структурам сердечной мышцы.

Гипертрофия отделов сердца.

Увеличение объема сердечных мышц – это адаптация органа к новым условиям функционирования. Перемены, появляющиеся на электрокардиограмме, определены высокой биоэлектрической силой, характерного участка мышц, задержкой перемещения биоэлектрических импульсов в его толще, появлении признаков кислородного голодания.

Заключение.

Электрокардиографические показатели патологии сердца разнообразные. Их чтение сложная деятельность, в которой необходимо специальное обучение и совершенствование практических навыков. Специалисту, характеризующему ЭКГ, необходимо знать основные положения физиологии сердца, различные версии кардиограмм. Ему необходимо иметь навыки в умении определять аномалии деятельности сердца. Высчитывать воздействие лекарственных препаратов и других факторов, на возникновение отличий, в структуре зубцов и промежутков ЭКГ. Поэтому расшифровку электрокардиограммы следует доверить специалисту, который сталкивался в своей практике с различными вариантами недостатков в работе сердца.

Как выглядит нормальная кардиограмма сердца

Регистрация электрокардиограммы — способ изучения электрических сигналов, образующихся при деятельности мышц сердца. Для фиксирования данных электрокардиограммы применяют 10 электродов: 1 нулевой на правой ноге, 3 стандартных от конечностей и 6 в области сердца.

Этими электродами снимаются 12 отведений работы сердечных мышц:

  • I стандартное отведение фиксирует характеристики распространения сигнала синусовой структуры по передней стенке органа;
  • III стандартное отведение воспроизводит поведение биоэлектрических проявлений в задней стенке органа;
  • II стандартное отведение демонстрирует суммированные показания I и III отведения;
  • aVR показывает формирование электрической активности в правой боковой стенке сердечных мышц;
  • aVL регистрирует электрические сигналы левой передне-боковой стенке этого органа;
  • aVF фиксирует биоэлектрические импульсы в задне-нижней стенке сердечных мышц;
  • V1 и V2 записывают электрические сигналы правого желудочка сердца;
  • VЗ показывает изменение электрической активности мышц в межжелудочковой перегородке;
  • V4 отображает прохождение активирующих сигналов в верхушечной части органа;
  • V5 показывает перемещение электрических сигналов в передне — боковой стенке левого желудочка этого органа тела;
  • V6 отмечает проведение сигналов в боковой стенке левого желудочка.

Следствием снятия электрических показателей, работы различных отделов органа, становится создание электрокардиограммы.

Ее параметры записываются на специальной рулонной бумаге. Скорость перемещения бумаги представлена в 3 вариантах:

Существуют электронные датчики, которые могут записывать параметры ЭКГ на жесткий диск системного блока и в случае необходимости выводить эти данные на монитор или распечатывать на требуемых форматах бумаги.

Расшифровка записанной электрокардиограммы.

Выдает результат анализа параметров электрокардиограммы специалист кардиолог. Расшифровку записи ведет врач путем установления длительности интервалов между различными элементами зафиксированных показателей. Разъяснение особенностей электрокардиограммы содержит много моментов:

  • Предварительно выясняются пол и возраст пациента, так как в разнообразных возрастных категориях присутствуют свои нормы показателей ЭКГ. Характеристики кардиограммы различаются у представителей сильного и слабого пола;
  • Оцениваются данные сердечных сокращений и ритма. Количество сердечных толчков находят, сделав подсчет времени между верхними точками R на ЭКГ (интервал R —R );
  • Вслед за этим разбирается продолжительность интервалов и размер зубцов и сегментов кардиограммы, помеченных знаками латинского алфавита. Зубцов бывает 6 – P. Q. R. S. T. U. Любой из таких зубцов отображает функционирование конкретного места сердца. Необходимо понимать, что те зубцы, которые расположены ниже средней линии, будут отрицательными, а те, что находятся выше средней линии, именуются положительными зубцами;
  • Р демонстрирует динамику развития потенциалов электрических сигналов в мышечных волокнах предсердия. Диагностика зубца Р предполагает выяснение его амплитуды, продолжительности, установление полярности и формы. Выясняют протяженность интервала P —Q ;
  • Q определяет разность потенциалов при сокращении в мышцах межжелудочковой перегородки;
  • R – отображает изменения электрической активности мышц при сокращении стенки левого желудочка сердца;
  • S описывает значения электрических импульсов возникающих при сокращениях мышц желудочков сердца;
  • Т определяет начало восстановления исходных значений электрических потенциалов в мышцах сердца.
  • U определяет позднюю стадию восстановления исходных значений электрических потенциалов в мышцах сердца. При расшифровке ЭКГ значения этого зубца не учитывается;
  • Определяется расположение электрической оси сердца, демонстрирующей координаты вектора биоэлектрических изменений, идущих в сердечных мышцах при каждом их сокращении. Расположение показывают в градусах, угол α;
  • Определяется интервал QT. Если отмечается удлинение этого расстояния, тогда специалист может предположить ишемическое состояние сердца, ревматизм или миокардит;
  • Исследуются характеристики комплекса с точками QRS ;
  • В завершении, рассматривается интервал ST. Этот фрагмент кардиограммы описывает восстановительный этап деполяризации сердечной мышцы.
  • При наличии данных проводится сопоставление разных ЭКГ пациента, для анализа динамики развитии заболевания.

Нормальные показатели ЭКГ.

Рассмотрение стандартной кардиограммы сердца представлено следующими показателями:

  • Стандартное размещение электрической оси сердца находится под углом α от 40˚до 70˚;
  • Пульсация сердца находится в интервале от 60 до 80 толчков в минуту,
  • Ритм работы сердца должен поддерживаться синусовым узлом;
  • Верхние точки диаграммы Q и S всегда расположены ниже нейтральной линии;
  • Верхние точки зубцов Р. Т. R расположены выше ординарной линии;
  • Относительная высота зубца R. непременно больше размера зубца S ;
  • Протяженность комплекса точек QRS должна составлять не свыше 120 мс;
  • Нормальные значения интервала QT находятся в диапазоне 390-450 мс;
  • Промежуток интервала ограниченный точками ST. в обычной ЭКГ находится на ординарной линии записи.

Электрокардиограмма при возникновении инфаркта сердечной мышцы.

Инфаркт миокарда возникает вследствие обострения ишемической болезни, когда значительно сужается внутренняя полость коронарной артерии сердечной мышцы. Если на протяжении 15 – 20 минут не устранить указанное нарушение, наступает гибель мышечных клеток сердца, получающих кислород и питательные вещества из этой артерии. Это обстоятельство создает значительные нарушения в функционировании сердца и оказывается тяжелой и серьезной угрозой для жизни. При возникновении инфаркта отделов сердца, электрокардиограмма поможет выявить место некроза. Указанная кардиограмма содержит заметно проявившиеся отклонения электрических сигналов сердечной мышцы:

  • Возрастание интенсивности пульсации сердца;
  • Возрастание протяженности комплекса QRS ;
  • За счет поднятия отрезка ST. будет наблюдаться изменение зубца R. он делается сглаженным. Суммарное возвышение ST на кардиограмме, будет похожим на «изогнутую спину кошки»;
  • Появляется расположенный внизу от средней линии, графического изображения, зубец Т .

Расстройство ритма сердца.

Расстройство ритма сокращения сердечных мышц обнаруживается при появлении сдвигов на электрокардиограмме:

  • Возрастание интенсивности толчков сердца больше 100 или замедление меньше 60 в минуту;
  • Выявляются отклонения в движении биоэлектрических импульсов по регулирующим структурам сердечной мышцы.

Гипертрофия отделов сердца.

Увеличение объема сердечных мышц – это адаптация органа к новым условиям функционирования. Перемены, появляющиеся на электрокардиограмме, определены высокой биоэлектрической силой, характерного участка мышц, задержкой перемещения биоэлектрических импульсов в его толще, появлении признаков кислородного голодания.

Заключение.

Электрокардиографические показатели патологии сердца разнообразные. Их чтение сложная деятельность, в которой необходимо специальное обучение и совершенствование практических навыков. Специалисту, характеризующему ЭКГ, необходимо знать основные положения физиологии сердца, различные версии кардиограмм. Ему необходимо иметь навыки в умении определять аномалии деятельности сердца. Высчитывать воздействие лекарственных препаратов и других факторов, на возникновение отличий, в структуре зубцов и промежутков ЭКГ. Поэтому расшифровку электрокардиограммы следует доверить специалисту, который сталкивался в своей практике с различными вариантами недостатков в работе сердца.

Что такое ЭКГ, как расшифровать самостоятельно

Из этой статьи вы узнаете о таком методе диагностики, как ЭКГ сердца – что он собой представляет и что показывает. Как происходит регистрация электрокардиограммы, и кто ее может наиболее точно расшифровать. А также вы научитесь самостоятельно определять признаки нормальной ЭКГ и основных заболеваний сердца, доступных диагностике этим методом.

Что такое ЭКГ (электрокардиограмма)? Это один из самых простых, доступных и информативных методов диагностики заболеваний сердца. Он основан на регистрацииэлектрических импульсов, возникающих в сердце, и их графической записи в виде зубцов на специальную бумажную пленку.

На основании этих данных можно судить не только об электрической активности сердца, но и о структуре миокарда. Это значит, что с помощью ЭКГ можно диагностировать множество различных заболеваний сердца. Поэтому самостоятельная расшифровка ЭКГ человеком, не имеющим специальных медицинских познаний, невозможна.

Все что может простой человек – лишь ориентировочно оценить отдельные параметры электрокардиограммы, соответствуют ли они норме и о какой патологии могут говорить. Но окончательные выводы по заключению ЭКГможет сделать лишь квалифицированный специалист – врач-кардиолог, а также терапевт или семейный врач.

Принцип метода

Сократительная активность и функционирование сердца возможно благодаря тому, что в нем регулярно возникают спонтанные электрические импульсы (разряды). В норме их источник расположен в самом верхнем участке органа (в синусовом узле, расположенном возле правого предсердия). Предназначение каждого импульса – пройти по проводящим нервным путям через все отделы миокарда, побудив их сокращение. Когда импульс возникает и проходит через миокард предсердий, а затем желудочков, возникает их поочередное сокращение – систола. В период, когда импульсов нет, сердце расслабляется – диастола.

ЭКГ-диагностика (электрокардиография) основана на регистрации электрических импульсов, возникающих в сердце. Для этого используется специальный аппарат – электрокардиограф. Принцип его работы заключается в улавливании на поверхности тела разницы биоэлектрических потенциалов (разрядов), которые возникают в разных отделах сердца в момент сокращения (в систолу) и расслабления (в диастолу). Все эти процессы записываются на специальную термочувствительную бумагу в виде графика, состоящего из остроконечных или полусферических зубцов и горизонтальных линий в виде промежутков между ними.

Что еще важно знать об электрокардиографии

Электрические разряды сердца проходят не только через этот орган. Поскольку тело обладает хорошей электропроводимостью, силы возбуждающих сердечных импульсов достаточно, чтобы пройти через все ткани организма. Лучше всего они распространяются на грудную клетку в области расположения сердца, а также на верхние и нижние конечности. Эта особенность лежит в основе ЭКГ и объясняет, что это такое.

Для того чтобы зарегистрировать электрическую активность сердца, необходимо зафиксировать по одному электроду электрокардиографа на руках и ногах, а также по переднебоковой поверхности левой половины грудной клетки. Это позволяет уловить все направления распространения электрических импульсов по телу. Пути следования разрядов между участками сокращения и расслабления миокарда называют сердечными отведениями и на кардиограмме обозначают так:

  1. Стандартные отведения:
    • I – первое;
    • II – второе;
    • Ш – третье;
    • AVL (аналог первого);
    • AVF (аналог третьего);
    • AVR (зеркальное отображение всех отведений).
  2. Грудные отведения (разные точки на левой половине грудной клетки, расположенные в области сердца):

Значение отведений в том, что каждое из них регистрирует прохождение электрического импульса через определенный участок сердца. Благодаря этому можно получить информацию о том:

  • Как сердце расположено в грудной клетке (электрическая ось сердца, которая совпадает с анатомической осью).
  • Какая структура, толщина и характер кровообращения миокарда предсердий и желудочков.
  • Насколько регулярно в синусовом узле возникают импульсы и нет ли перебоев.
  • Все ли импульсы проводятся по путям проводящей системы, и нет ли препятствий на их пути.

Из чего состоит электрокардиограмма

Если бы сердце имело одинаковое строение всех своих отделов, нервные импульсы проходили бы по ним за одно и то же время. В результате этого на ЭКГ каждому электрическому разряду соответствовал бы всего один зубец, который отражает сокращение. Период между сокращениями (импульсами) на ЭГК имеет вид ровной горизонтальной линии, которую называют изолинией.

Человеческое сердце состоит из правой и левой половин, в которых выделяют верхний отдел – предсердия, и нижний – желудочки. Поскольку они имеют разные размеры, толщину и разделены перегородками, возбуждающий импульс с разной скоростью проходит по ним. Поэтому на ЭКГ записываются разные зубцы, соответствующие определенному отделу сердца.

Что означают зубцы

Последовательность распространения систолического возбуждения сердца такая:

  1. Зарождение электроимпульсных разрядов происходит в синусовом узле. Поскольку он расположен близко к правому предсердию, то именно этот отдел сокращается первым. С небольшой задержкой, почти одновременно, сокращается левое предсердие. На ЭКГ такой момент отражается зубцом Р, из-за чего его называют предсердным. Он обращен вверх.
  2. Из предсердий разряд переходит на желудочки через атриовентрикулярный (предсердно-желудочковый) узел (скопление видоизмененных нервных клеток миокарда). Они обладают хорошей электропроводимостью, поэтому задержки в узле в норме не происходит. Это отображается на ЭКГ в виде интервала Р–Q – горизонтальная линия между соответствующими зубцами.
  3. Возбуждение желудочков. Этот отдел сердца имеет самый толстый миокард, поэтому электрическая волна проходит через них дольше, чем через предсердия. В результате на ЭКГ появляется самый высокий зубец – R (желудочковый), обращенный вверх. Ему может предшествовать небольшой зубец Q, вершина которого обращена в противоположном направлении.
  4. После завершения систолы желудочков миокард начинает расслабляться и восстанавливать энергетические потенциалы. На ЭКГ это выглядит как зубец S (обращен вниз) – полное отсутствие возбудимости. После него идет небольшой зубец Т, обращенный вверх, которому предшествует короткая горизонтальная линия – сегмент S–T. Они говорят о том, что миокард полностью восстановился и готов совершать очередное сокращение.

Поскольку каждый электрод, прикрепленный к конечностям и грудной клетке (отведение), соответствует определенному отделу сердца, одни и те же зубцы по-разному выглядят в разных отведениях – в одних они больше выражены, а в других меньше.

Как расшифровать кардиограмму

Последовательная ЭКГ расшифровка как у взрослых, так и у детей подразумевает измерение размеров, протяженности зубцов и интервалов, оценку их формы и направленности. Ваши действия с расшифровкой должны быть такими:

  • Разверните бумагу с записанной ЭКГ. Она может быть либо узкой (около 10 см), либо широкой (около 20 см). Вы увидите несколько зубчатых линий, идущих горизонтально, параллельно друг другу. Через небольшой промежуток, в котором нет зубцов, после прерывания записи (1–2 см) линия с несколькими комплексами зубцов вновь начинается. Каждый такой график отображает отведение, поэтому перед ним стоит обозначение, какое именно это отведение (например,I, II, III, AVL, V1 и т. д.).
  • В одном из стандартных отведений (I, II или III), в котором самый высокий зубец R (обычно это второе), измеряйте расстояние междутремя, идущими друг за другом зубцами R (интервал R–R–R) и определите среднюю величину показателя (разделите количество миллиметров на 2). Это необходимо для подсчета частоты сердечных сокращений в одну минуту. Помните, что такое и другие измерения можно выполнить линейкой с миллиметровой шкалой или подсчитывать расстояние по ленте ЭКГ. Каждая большая клеточка на бумаге соответствует 5 мм, а каждая точка или маленькая клеточка внутри нее – 1мм.
  • Оцените промежутки между зубцами R:одинаковые они или разные. Это нужно для того, чтобы определить регулярность сердечного ритма.
  • Последовательно оцените и измеряйте каждый зубец и интервал на ЭКГ. Определите их соответствие нормальным показателям (таблица, приведенная ниже).

Важно помнить! Всегда обращайте внимание на скорость протяжности ленты – 25 или 50 мм в секунду. Это принципиально важно для подсчета частоты сокращений сердца (ЧСС). Современные аппараты указывают ЧСС на ленте, и подсчет проводить не нужно.

Как подсчитать частоту сокращений сердца

Существует несколько способов подсчета количества сердцебиений за минуту:

  1. Обычно ЭКГ записывается на скорости 50 мм/сек. В таком случае подсчитать ЧСС (частоту сердечных сокращений) можно по таким формулам:

ЧСС=60/((R-R (в мм)*0,02))

При записи кардиограммы на скорости 25мм/сек:

ЧСС=60/((R-R (в мм)*0,04)

  • Подсчитать частоту сердцебиений на кардиограмме можно также по таким формулам:
    • При записи 50 мм/сек: ЧСС = 600/усредненный показатель количества больших клеточек между зубцами R.
    • При записи 25 мм/сек: ЧСС = 300/усредненный показатель количества больших клеточек между зубцами R.

    • Как выглядит ЭКГ в норме и при патологии

    Как должна выглядеть нормальная ЭКГ и комплексы зубцов, какие отклонения бывают чаще всего и о чем они свидетельствуют, описано в таблице.

    1. Одна маленькая клеточка (1 мм) на ЭКГ-пленке соответствует 0,02 секундам при записи 50 мм/сек и 0,04 секундам при записи 25 мм/сек (например 5 клеточек – 5 мм – одна большая клетка соответствует 1 секунде).
    2. Отведение AVR для оценки не используется. В норме оно является зеркальным отражением стандартных отведений.
    3. Первое отведение (I) дублирует AVL, а третье (III) дублирует AVF, поэтому на ЭКГ они выглядят почти идентично.

    Как расшифровать отклонения от нормы на кардиограмме, и о чем они свидетельствуют

    Как читать ЭКГ? Как расшифровать электрокардиограмму самостоятельно? Что показывает ЭКГ

    Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

    Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

    Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

    10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

    9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

    Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

    Источники: http://life-and-health.ru/kardiogramma-serdca-rasshifrovka-norma-foto, http://okardio.com/diagnostika/ekg-201.html, http://fb.ru/article/295016/kak-chitat-ekg-kak-rasshifrovat-elektrokardiogrammu-samostoyatelno-chto-pokazyivaet-ekg

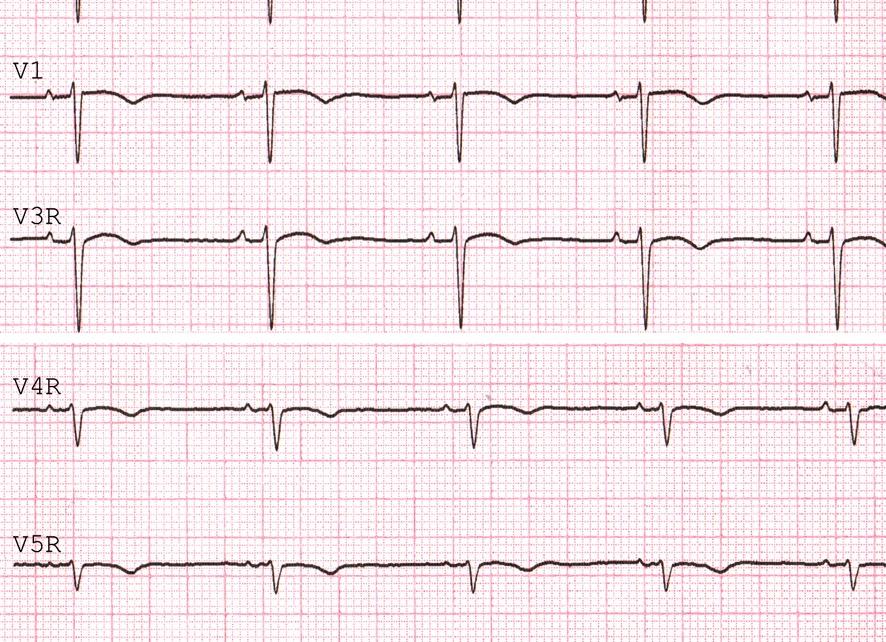

    Как выглядит кардиограмма здорового человека

    ЭКГ-расшифровка электрокардиограммы считается сложным процессом, который под силу только врачу-диагносту или кардиологу. Они проводят расшифровку, выявляя различные дефекты и нарушения работы сердечной мышцы человека. Такой диагностический способ широко применяют на сегодняшний день во всех медицинских учреждениях. Процедуру можно пройти как в поликлинике, так и на скорой помощи.

    Электрокардиография — это наука, в рамках которой изучаются правила проведения процедуры, способы расшифровки полученных результатов и объясняет невыясненные моменты и ситуации. С развитием сети Интернет расшифровку ЭКГ можно произвести даже самостоятельно, пользуясь специальными знаниями.

    Электрокардиограмму расшифровывает специальный врач-диагност, который пользуется установленным порядком, определяющим нормальные показатели и их отклонения.

    Происходит оценка сердечного ритма и ЧСС. В нормальном состоянии ритм должен быть синусовый, а частота — от 60 до 80 ударов в минуту.

    Просчитываются интервалы, которые характеризуют длительность момента сокращения. Здесь применяются специальные формулы.

    Нормальный интервал (QT) составляет 390 — 450 мс. При нарушении интервала, если он удлиняется, диагност может заподозрить у пациента атеросклероз, ревматизм или миокардит, а также ИБС. Также интервал может сократиться, и это говорит о наличии заболевания гиперкальциемии. Эти параметры рассчитывают по специализированной автоматической программе, предоставляющей достоверный результат.

    Расположение ЭОС рассчитывается от изолинии по высоте зубцов. Если показатели значительно выше друг друга, замечено отклонение оси, подозревают дефекты жизнедеятельности правого или левого желудочка.

    Показатель, показывающий деятельность желудочков, комплекс QRS, формируют при прохождении электроимпульсов к сердцу. Нормой считается, когда отсутствует дефективный зубец Q и расстояние не превышает 120 мс. При смещении указанного интервала, принято говорить о дефекте проводимости или ещё это называют блокадой ножек пучка Гиса. При неполной блокаде можно подозревать гипертрофию ПЖ или ЛЖ в зависимости от расположения линии на ЭКГ. Расшифровка описывает частицы ST, являющиеся отражателями времени восстановления начального положения мышцы относительно её полнейшей деполяризации. При норме сегменты должны приходится на изолинию, а зубец Т, который характеризует работу обоих желудочков, должен быть ассиметричен и направлен вверх. Он должен быть дольше комплекса QRS.

    Правильно расшифровать показатели ЭКГ могут исключительно специально занимающиеся этим врачи, но зачастую фельдшер скорой, имеющий большой опыт, может легко распознать часто встречающиеся дефекты работы сердца. И это крайне важно при экстренных ситуациях.

    При описании и расшифровке диагностической процедуры описывают различные характеристики работы сердечной мышцы, которые обозначаются цифрами и латинскими буквами:

    • PQ — показатель времени атриовентрикулярной проводимости. У здорового человека составляет 0,12 — 0,2 с.
    • Р — описание работы предсердий. Вполне может сказать о гипертрофии предсердий. У здорового человека норма 0,1 с.
    • QRS — желудочковый комплекс. В нормальном состоянии показатели 0,06 — 0,1 с.
    • QT — показатель, который может указать на ишемию сердца, кислородную голодовку, инфаркт и расстройства ритма. Нормальный показатель должен составлять не более 0,45 с.
    • RR — промежуток между верхними точками желудочков. Показывает постоянство сокращений сердца и позволяет сосчитать их частоту.

    Кардиограмма сердца: расшифровка и основные диагностируемые заболевания

    Расшифровка кардиограммы — долгий процесс, который зависит от многих показателей. Перед тем как расшифровать кардиограмму, необходимо разобраться во всех отклонениях работы сердечной мышцы.

    Мерцание предсердий характеризуется нерегулярными сжатиями мышцы, которые могут быть совершенно разными. Это нарушение диктуется тем, что такт задаёт не синусовый узел, как это должно происходить у здорового человека, а другие клетки. ЧСС в этом случае составляет от 350 до 700. При таком состоянии не происходит полноценного наполнения желудочков поступающей кровью, от чего наступает кислородное голодание, от которого страдают все органы в организме человека.

    Аналогом такого состояния является фибрилляция предсердий. Пульс в этом состоянии будет либо ниже нормы (меньше 60 ударов в минуту), либо близок к нормальному значению (от 60 до 90 ударов в минуту), либо выше указанной нормы.

    На электрокардиограмме можно увидеть частые и постоянные сокращения предсердий и реже — желудочков (чаще 200 в минуту). Это трепетание предсердий, которое зачастую встречается уже в фазе обострения. Но при этом переносится пациентом легче, чем мерцание. Дефекты кровообращения в этом случае выражаются слабее. Трепет может развиться в результате хирургических вмешательств, при различных заболеваниях, таких как сердечная недостаточность или кардиомиопатия. В момент обследования человека трепетание можно обнаружить благодаря учащённым ритмическим сердцебиениям и пульсу, набухшим венам на шее, повышенному выделению пота, общему бессилию и одышкой.

    Расстройство проводимости — такой вид расстройства работы сердца называют блокадами. Возникновение зачастую связано с функциональными нарушениями, но бывают и результатом интоксикаций различного характера (на фоне алкоголя или приёма лекарственных препаратов), а также различных заболеваний.

    Различают несколько видов нарушений, которые показывает кардиограмма сердца. Расшифровка этих нарушений возможна по результатам процедуры.

    Синоатриальная — при этой разновидности блокады наблюдается затруднение выхождения импульса из синусового узла. В результате наблюдается синдром слабости синусового узла, уменьшение числа сокращений, дефекты системы кровообращения, и как следствие, одышке, общей слабости организма.

    Атриовентриуклярная (AV-блокада) — характеризуется задержкой возбуждения в атриовентрикулярном узле дольше установленного времени (0,09 секунды). Здесь различаются несколько степеней данного вида блокировки.

    От величины степени зависит число сокращений, а значит дефект потока крови труднее:

    • I степень — любое сжатие предсердий сопровождается адекватным количеством сжатий желудочков;
    • II степень — некоторое количество сжатий предсердий остаётся без сжатия желудочков;
    • III степень (абсолютная поперечная блокада) — предсердия и желудочки сжимаются независимо друг от друга, что хорошо показывает расшифровка кардиограммы.

    Дефект проводимости через желудочки. Электромагнитный импульс от желудочков к мышцам сердца распространяется через стволы пучка Гиса, его ножки и ветви ножек. Блокировка способна возникнуть на каждом уровне, и это сразу отразиться на электрокардиограмме сердца. В этой ситуации наблюдается как возбуждение одного из желудочков затягивается, ведь электроимпульс идёт вокруг блокировки. Врачи делят блокировку на полную и неполную, а также постоянную или непостоянную блокады.

    Гипертрофию миокарда хорошо показывает кардиограмма сердца. Расшифровка на электрокардиограмме — такое состояние показывает утолщение отдельных участков сердечной мышцы и растяжение камер сердца. Происходит это при регулярных хронических перегрузках организма.

    Далее поговорим о том, как расшифровать кардиограмму по преобразованиям сократительной функции миокарда, существует несколько изменений:

    • Синдром ранней реполяризации желудочков. Зачастую, является нормой для профессиональных спортсменов и людей с врождённо большой массой тела. Клинической картины не даёт и зачастую проходит без каких-либо изменений, поэтому интерпретация ЭКГ усложняется.
    • Различные диффузные расстройства в миокарде. Они свидетельствуют о расстройстве питания миокарда, как следствие дистрофии, воспаления или кардиосклероза. Расстройства вполне подвержены лечению, часто сопряжены с расстройством водно-электролитного баланса организма, приёмом медицинских препаратов, тяжёлых физнагрузках.
    • Неиндивидуальные изменения ST. Явный симптом расстройства снабжения миокарда, без яркого кислородного голодания. Происходит во время дисбаланса гормонов и расстройства баланса электролитов.
    • Искажение по зубцу Т, депрессия ST, низкие Т. Кошачья спинка на ЭКГ показывает состояние ишемии (кислородного голодания миокарда).

    Помимо непосредственно расстройства, описывают также и их положение в сердечной мышце. Главной особенностью таких расстройств является их обратимость. Показатели, как правило, отдают на сравнение со старыми исследованиями, чтобы понять состояние пациента, так как прочитать ЭКГ самому в таком случае практически невозможно. При подозрении на инфаркт проводятся дополнительные исследования.

    Существует три критерия, по которым характеризуют инфаркт:

    • Стадия: острейшая, острая, подострая и рубцовая. Продолжительность от 3 суток до пожизненного состояния.
    • Объём: крупноочаговый и мелкоочаговый.
    • Расположение.

    Каким бы ни был инфаркт, это всегда причина для помещения человека под строгий врачебный контроль, без всяких промедлений.

    Результаты ЭКГ и варианты описания сердечного ритма

    Результаты ЭКГ дают возможность посмотреть на состояние работы сердца человека. Существуют разные способы расшифровки ритма.

    Синусовый — это наиболее распространённая подпись на электрокардиограмме. Если кроме ЧСС не указано других показателей, это наиболее удачный прогноз, значит, сердце работает хорошо. Данный вид ритма предполагает здоровое состояние синусового узла, а также проводящей системы. Наличие других записей доказывает имеющиеся дефекты и отклонения от нормы. Существует также предсердный, желудочковый или атриовентрикулярный ритм, которые показывают какими клетками конкретных отделов сердца задаётся ритм.

    Синусовая аритмия — часто является нормальной у молодых людей и детей. Данный ритм характеризуется выходом из синусового узла. Однако, промежутки между сжатиями сердца разные. Связано это чаще с физиологическими нарушениями. Синусовую аритмию следует тщательно наблюдать у кардиолога, во избежание развития серьёзных заболеваний. Особенно это касается лиц с предрасположенностью к сердечным заболеваниям, а также, если аритмия вызвана инфекционными болезнями и дефектами сердца.

    Синусовая брадикардия — характеризуется ритмичным сжатием сердечной мышцы частотой около 50 ударов. У здорового человека такое состояние часто можно наблюдать в состоянии сна. Проявляться такой ритм может у людей, профессионально занимающихся спортом. У них зубцы ЭКГ отличаются от зубцов обычного человека.

    Постоянная брадикардия может характеризовать слабость синусового узла, проявляется в таких случаях более редкими сокращениями в любое время дня и при любом состоянии. Если у человека наблюдаются паузы при сокращениях, то назначается хирургическое вмешательство по установке стимулятора.

    Экстарсистолия . Это дефект ритма, который характеризуется внеочередными сжатиями вне синусового узла, за которыми результаты ЭКГ показывают паузу повышенной длины, называемая компенсаторной. Пациент чувствует биение сердца как неровное, хаотичное, слишком частое или слишком медленное. Иногда пациентов беспокоят паузы в сердечном ритме. Часто возникает ощущение покалывания или неприятных толчков за грудиной, а также чувство страха и пустоты в желудке. Зачастую такие состояния не приводят к осложнениям и не несут угрозу человеку.

    Синусовая тахикардия — при данном расстройстве частота превышает нормальные 90 ударов. Существует разделение на физиологическую и патологическую. Под физиологической понимают наступление такого состояния у здорового человека при определённых физических или эмоциональных нагрузках.

    Может наблюдаться после приёма алкогольных напитков, кофе, энергетиков. В таком случае состояние носит временный характер и довольно быстро проходит. Патологический вид такого состояния характеризуется периодическими сердцебиениями, которые беспокоят человека в состоянии покоя.

    Причинами патологического вида могут быть повышенная температура тела, различные инфекционные заболевания, потеря крови, долгое нахождение без воды, анемия и т.д. Врачи занимаются лечением основного заболевания, а тахикардию купируют лишь при инфаркте у пациента или острого коронарного синдрома.

    Пароксизмальная тахикардия — при таком состоянии у человека наблюдается учащённое сердцебиение, выраженное в приступе, продолжающемся от нескольких минут до нескольких дней. Пульс может увеличиться до 250 ударов в минуту. Существует желудочковая и наджелудочковая формы такой тахикардии. Главной причиной такого состояния является дефект прохождения электроимпульса в проводящей системе. Данная патология вполне подвержена лечению.

    Купировать приступ можно и в домашних условиях при помощи:

    • Задерживания дыхания.
    • Принудительного кашля.
    • Погружение в холодную воду лица.

    WPW-синдром — это подвид наджелудочковой тахикардии. Главным провокатором приступа является дополнительный нервный пучок, который расположен между предсердиями и желудочками. Для устранения данного дефекта требуется хирургическое вмешательство или медикаментозное лечение.

    CLC — крайне схож с предыдущим видом патологии. Наличие дополнительного нервного пучка здесь способствует раннему возбуждению желудочков. Синдром, как правило, является врождённым и проявляется у человека приступами учащённого ритма, что очень хорошо показывают зубцы ЭКГ.

    Мерцательная аритмия — может характеризоваться приступами или носить постоянный характер. Человек чувствует ярко выраженные трепетания предсердий.

    ЭКГ здорового человека и признаки изменений

    ЭКГ здорового человека включает в себя много показателей, по которым судят о здоровье человека. ЭКГ сердца играет очень важную роль в процессе выявления отклонений в работе сердца, самым страшным из которых считается инфаркт миокарда. Исключительно с помощью данных электрокардиограммы можно диагностировать некротические зоны инфаркта. Электрокардиография определяет и глубину повреждения мышцы сердца.

    Нормы ЭКГ здорового человека: мужчины и женщины

    Нормы ЭКГ для детей

    ЭКГ сердца имеет огромное значение при диагностировании патологий. Самой опасной сердечной болезнью является инфаркт миокарда. Только электрокардиограмма сможет распознать некротические зоны инфаркта.

    К признакам инфаркта миокарда на ЭКГ относят:

    • зона некроза сопровождается изменениями комплекса Q-R-S, в результате появляется глубокий зубец Q;
    • зона повреждения характеризуется смещением (возвышением) сегмента S-T, сглаживающего зубец R;
    • зона ишемии изменяет амплитуду и делает отрицательным зубец Т.

    Электрокардиография определяет и глубину повреждения мышцы сердца.

    Как расшифровать кардиограмму сердца самостоятельно

    Как расшифровать кардиограмму сердца самостоятельно знает не каждый. Однако хорошо разбираясь в показателях, можно самостоятельно расшифровать ЭКГ и обнаружить изменения в нормальной работе сердца.

    В первую очередь стоит определить показатели сердечного ритма. В норме ритм сердца должен быть синусовым, остальные говорят о возможном развитии аритмии. Изменения синусового ритма, или частоты сокращений сердца, предполагают развитие тахикардии (ускорение ритма) или брадикардии (замедление).

    Аномальные данные зубцов и интервалов тоже важны, так как прочитать кардиограмму сердца самостоятельно можно по их показателям:

    1. Удлинение интервала QT говорит о развитии ишемической болезни сердца, ревматической болезни, склеротических нарушениях. Укорочение интервала указывает на гиперкальцемию.
    2. Измененный зубец Q является сигналом нарушений работы миокарда.
    3. Заострение и увеличенная высота зубца R свидетельствует о гипертрофии правого желудочка.
    4. Расщепленный и расширенный зубец P указывает на гипертрофию левого предсердия.
    5. Увеличение интервала PQ и нарушение проведения импульсов бывает при атриовентрикулярной блокаде.
    6. Степень отклонения от изолинии в сегменте R-ST диагностирует ишемию миокарда.
    7. Возвышение сегмента ST над изолинией является угрозой острого инфаркта; снижение сегмента регистрирует ишемию.

    Существует еще один метод, как прочитать кардиограмму сердца самостоятельно. Для этого нужна электрокардиографическая линейка. Она помогает расшифровать ЭКГ со скоростью 25 мм/с или 50мм/с.

    Кардиолинейка состоит из делений (шкал), определяющих:

    • частоту сердечных сокращений (ЧСС);
    • интервал QT;
    • милливольты;
    • изоэлектрические линии;
    • длительность интервалов и сегментов.

    Этот нехитрый и простой в использовании прибор полезно иметь каждому для самостоятельного расшифровывания ЭКГ.

    Как читать ЭКГ? Как расшифровать электрокардиограмму самостоятельно? Что показывает ЭКГ

    Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

    Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

    Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

    10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

    9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

    Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

    Кардиограмма сердца, расшифровка, норма, фото

    Регистрация электрокардиограммы — способ изучения электрических сигналов, образующихся при деятельности мышц сердца. Для фиксирования данных электрокардиограммы применяют 10 электродов: 1 нулевой на правой ноге, 3 стандартных от конечностей и 6 в области сердца.

    Этими электродами снимаются 12 отведений работы сердечных мышц:

    • I стандартное отведение фиксирует характеристики распространения сигнала синусовой структуры по передней стенке органа;
    • III стандартное отведение воспроизводит поведение биоэлектрических проявлений в задней стенке органа;
    • II стандартное отведение демонстрирует суммированные показания I и III отведения;
    • aVR показывает формирование электрической активности в правой боковой стенке сердечных мышц;
    • aVL регистрирует электрические сигналы левой передне-боковой стенке этого органа;
    • aVF фиксирует биоэлектрические импульсы в задне-нижней стенке сердечных мышц;
    • V1 и V2 записывают электрические сигналы правого желудочка сердца;
    • VЗ показывает изменение электрической активности мышц в межжелудочковой перегородке;
    • V4 отображает прохождение активирующих сигналов в верхушечной части органа;
    • V5 показывает перемещение электрических сигналов в передне — боковой стенке левого желудочка этого органа тела;
    • V6 отмечает проведение сигналов в боковой стенке левого желудочка.

    Следствием снятия электрических показателей, работы различных отделов органа, становится создание электрокардиограммы.

    Ее параметры записываются на специальной рулонной бумаге. Скорость перемещения бумаги представлена в 3 вариантах:

    Существуют электронные датчики, которые могут записывать параметры ЭКГ на жесткий диск системного блока и в случае необходимости выводить эти данные на монитор или распечатывать на требуемых форматах бумаги.

    Расшифровка записанной электрокардиограммы.

    Выдает результат анализа параметров электрокардиограммы специалист кардиолог. Расшифровку записи ведет врач путем установления длительности интервалов между различными элементами зафиксированных показателей. Разъяснение особенностей электрокардиограммы содержит много моментов:

    • Предварительно выясняются пол и возраст пациента, так как в разнообразных возрастных категориях присутствуют свои нормы показателей ЭКГ. Характеристики кардиограммы различаются у представителей сильного и слабого пола;
    • Оцениваются данные сердечных сокращений и ритма. Количество сердечных толчков находят, сделав подсчет времени между верхними точками R на ЭКГ (интервал R —R );
    • Вслед за этим разбирается продолжительность интервалов и размер зубцов и сегментов кардиограммы, помеченных знаками латинского алфавита. Зубцов бывает 6 – P. Q. R. S. T. U. Любой из таких зубцов отображает функционирование конкретного места сердца. Необходимо понимать, что те зубцы, которые расположены ниже средней линии, будут отрицательными, а те, что находятся выше средней линии, именуются положительными зубцами;
    • Р демонстрирует динамику развития потенциалов электрических сигналов в мышечных волокнах предсердия. Диагностика зубца Р предполагает выяснение его амплитуды, продолжительности, установление полярности и формы. Выясняют протяженность интервала P —Q ;
    • Q определяет разность потенциалов при сокращении в мышцах межжелудочковой перегородки;
    • R – отображает изменения электрической активности мышц при сокращении стенки левого желудочка сердца;
    • S описывает значения электрических импульсов возникающих при сокращениях мышц желудочков сердца;
    • Т определяет начало восстановления исходных значений электрических потенциалов в мышцах сердца.
    • U определяет позднюю стадию восстановления исходных значений электрических потенциалов в мышцах сердца. При расшифровке ЭКГ значения этого зубца не учитывается;
    • Определяется расположение электрической оси сердца, демонстрирующей координаты вектора биоэлектрических изменений, идущих в сердечных мышцах при каждом их сокращении. Расположение показывают в градусах, угол α;
    • Определяется интервал QT. Если отмечается удлинение этого расстояния, тогда специалист может предположить ишемическое состояние сердца, ревматизм или миокардит;
    • Исследуются характеристики комплекса с точками QRS ;
    • В завершении, рассматривается интервал ST. Этот фрагмент кардиограммы описывает восстановительный этап деполяризации сердечной мышцы.
    • При наличии данных проводится сопоставление разных ЭКГ пациента, для анализа динамики развитии заболевания.

    Нормальные показатели ЭКГ.

    Рассмотрение стандартной кардиограммы сердца представлено следующими показателями:

    • Стандартное размещение электрической оси сердца находится под углом α от 40˚до 70˚;
    • Пульсация сердца находится в интервале от 60 до 80 толчков в минуту,
    • Ритм работы сердца должен поддерживаться синусовым узлом;
    • Верхние точки диаграммы Q и S всегда расположены ниже нейтральной линии;
    • Верхние точки зубцов Р. Т. R расположены выше ординарной линии;
    • Относительная высота зубца R. непременно больше размера зубца S ;
    • Протяженность комплекса точек QRS должна составлять не свыше 120 мс;
    • Нормальные значения интервала QT находятся в диапазоне 390-450 мс;
    • Промежуток интервала ограниченный точками ST. в обычной ЭКГ находится на ординарной линии записи.

    Электрокардиограмма при возникновении инфаркта сердечной мышцы.

    Инфаркт миокарда возникает вследствие обострения ишемической болезни, когда значительно сужается внутренняя полость коронарной артерии сердечной мышцы. Если на протяжении 15 – 20 минут не устранить указанное нарушение, наступает гибель мышечных клеток сердца, получающих кислород и питательные вещества из этой артерии. Это обстоятельство создает значительные нарушения в функционировании сердца и оказывается тяжелой и серьезной угрозой для жизни. При возникновении инфаркта отделов сердца, электрокардиограмма поможет выявить место некроза. Указанная кардиограмма содержит заметно проявившиеся отклонения электрических сигналов сердечной мышцы:

    • Возрастание интенсивности пульсации сердца;
    • Возрастание протяженности комплекса QRS ;
    • За счет поднятия отрезка ST. будет наблюдаться изменение зубца R. он делается сглаженным. Суммарное возвышение ST на кардиограмме, будет похожим на «изогнутую спину кошки»;
    • Появляется расположенный внизу от средней линии, графического изображения, зубец Т .

    Расстройство ритма сердца.

    Расстройство ритма сокращения сердечных мышц обнаруживается при появлении сдвигов на электрокардиограмме:

    • Возрастание интенсивности толчков сердца больше 100 или замедление меньше 60 в минуту;
    • Выявляются отклонения в движении биоэлектрических импульсов по регулирующим структурам сердечной мышцы.

    Гипертрофия отделов сердца.

    Увеличение объема сердечных мышц – это адаптация органа к новым условиям функционирования. Перемены, появляющиеся на электрокардиограмме, определены высокой биоэлектрической силой, характерного участка мышц, задержкой перемещения биоэлектрических импульсов в его толще, появлении признаков кислородного голодания.

    Заключение.

    Электрокардиографические показатели патологии сердца разнообразные. Их чтение сложная деятельность, в которой необходимо специальное обучение и совершенствование практических навыков. Специалисту, характеризующему ЭКГ, необходимо знать основные положения физиологии сердца, различные версии кардиограмм. Ему необходимо иметь навыки в умении определять аномалии деятельности сердца. Высчитывать воздействие лекарственных препаратов и других факторов, на возникновение отличий, в структуре зубцов и промежутков ЭКГ. Поэтому расшифровку электрокардиограммы следует доверить специалисту, который сталкивался в своей практике с различными вариантами недостатков в работе сердца.

    Источники: http://med88.ru/kardiologija/diagnostika/jekg-rasshifrovka/, http://fb.ru/article/295016/kak-chitat-ekg-kak-rasshifrovat-elektrokardiogrammu-samostoyatelno-chto-pokazyivaet-ekg, http://life-and-health.ru/kardiogramma-serdca-rasshifrovka-norma-foto

    Электрокардиограмма здорового человека

    Проводящая система сердца призвана обеспечить функцию автоматизма и проводимости, т.е. способность автономно вырабатывать электрические импульсы и распространять вызванное ими возбуждение (деполяризацию) на все отделы сократительного миокарда. Эта система содержит узлы и пучки (группы специализированных клеток — пейсмекеры), в которых рождаются электрические импульсы и волокна, по которым движется возбуждение, распространяющееся на сократительный миокард.

    Наибольшей активность обладает сино-аурикулярный узел (САузел). В физиологических условиях (в покое) он продуцирует 60-80 импульсов в минуту. Однако при определенных ситуациях частота импульсов может увеличиваться до 150-200. Это пейсмекер первого порядка. Атриовентрикулярное соединение (АВ- соединение), в которое входит АВ-узел и начальная часть пучка Гиса, продуцирует 40-60 электрических импульсов в минуту. Это пейсмекер второго порядка. И наконец, в нижней части пучка Гиса продуцируются только 25-40 импульсов в минуту. Это пейсмекер третьего порядка.

    Следует отметить, что автоматизм АВ-соединения и пучка Гиса подавляется СА узлом и проявляется только при поражениях этого узла. При нормальном состоянии СА узла пейсмекеры второго и третьего порядка выполняют только функцию проводимости.

    Скорость проведения электрического импульса в различных участках проводящей системы не одинакова. Минимальная скорость проведения наблюдается в АВ узле (50-200 мм/с). В волокнах Пуркинье, находящихся непосредственно в миокарде желудочков, скорость проведения электрического импульса достигает 4000 мм/с.

    В этой особенности провидящей системы заключается важный физиологический смысл. Торможение проведения в АВ узле и высокая скорость проведения в миокарде желудочков обеспечивает быстрое сокращение желудочков только после того, как закончилось сокращение (изгнание крови) предсердий. Торможение проводимости в АВ узле также способствует блокированию частых импульсов, исходящих из СА узла при его патологии.

    В типичной электрокардиограмме обычно выделяют несколько зубцов, располагающихся в разном положении относительно нулевой линии (изоэлектрическая линия). Их расположение относительно изоэлектрической линии зависит от отведения, в котором записывается электрокардиограмма. В стандартных, большинстве усиленных и латеральных грудных (V5-V6) отведениях зубцы Р, R, и Т положительные, а зубцы Q и S отрицательные. Изоэлектрическая линия (изолиния) соответствует уровню сегмента Т — Р (от конца зубца Т до начала зубца Р) и фиксируется на кривой ЭКГ во время отсутствия разности потенциалов, что имеет место во время «электрической диастолы».

    Зубец Р является отражением деполяризации (возбуждения) предсердий, интервал P-Q соответствует продолжительности атрио-вентрикулярного проведения, а комплекс QRST отражает динамику деполяризации в миокарде желудочков. Считается, что комплекс QRS отражает распространение процессов деполяризации в миокарде желудочков, а сегмент RS-T и зубец Т — их угасания. Зубец Q отражает процессы деполяризации в межжелудочковой перегородке. Точка J отражает начало сегмента S-T. По ее отклонению от изолинии обычно судят о величине смещения сегмента S-T.

    Амплитуда и продолжительность зубцов и сегментов ЭКГ в норме отражены на рисунке.

    При описании отдельных ЭКГ синдромов мы более подробно остановимся на характеристике этих фрагментов электрокардиограммы.

    Оглавление темы «ЭКГ и его анализ»:

    КУДА ОБРАТИТЬСЯ с МОИМ ЗАБОЛЕВАНИЕМ

    Справочник VIDAL интернет-аптеки МОС КОВСКИЕ ЛЕК АРСТВА — быстрый и удобный поиск нужного препарата в базе данных:

    — названия лекарств вводите на русском языке, если препарат не найден — используйте английские символы

    — если название лекарства состоит из нескольких слов — используйте для поиска только одно

    Кардиограмма сердца здорового человека

    Кардиограмма здорового человека показывает сократительные способности нашего сердца. Как расшифровать кардиограмму? В этой статье мы попытаемся дать вам ускоренное изучение материала. Вообще, кардиограммы могут охарактеризовать частоту сердечных сокращений, функциональное состояние миокарда, и состояние всего сердца в целом.

    Как понять, что кардиограмма без патологии?

    Кардиограмма сердца здорового человека характеризуется следующим.

      В I,II,aVF,V2-V6 отведениях зубец Р всегда должен быть положительным. В отведении aVR — наоборот, всегда отрицательным, как и зубец Т в этом же отведении.
    • В отведениях V1-V4 амплитуда зубца R увеличивается. V5-V6 — уменьшается.
    • В отведениях V1-V6 зубец S уменьшается вплоть до полного отсутствия.
    • Сегмент RS-T должен находиться на изолинии. Допускается погрешность в 0,5мм.

    Это далеко не все нормальные показатели ЭКГ. Предлагаем вам для начала посмотреть общую схему расшифровки ЭКГ и затем посмотреть примеры разных заболеваний, ведь без практики никуда.

    Общая схема расшифровки ЭКГ:

    Как выглядят на кардиограммах заболевания?

    Заключение по первой ЭКГ:

    1. Трепетание предсердий с ритмичным сокращением желудочков 2:1.
    2. Вольтаж снижен.
    3. Нормальное положение оси сердца.
    4. Признаки гипертрофии левого желудочка .

    Заключение по второй ЭКГ:

    1. Ритм синусовый, неполная атриовентрикулярная блокада 2 степени с периодами Самойлова- Венкебаха.
    2. Вольтаж удовлетворительный.
    3. Отклонение оси сердца влево.
    4. Рубцовые изменения в миокарде задней стенки.

    Заключение по третьей ЭКГ:

    1. Ритм синусовый. Двухпучковая блокада левых ветвей пучка Гиса. 2. Вольтаж удовлетворительный. 3. Отклонение оси сердца влево.

    Смежные статьи по ЭКГ:

    Смотрите также
