Эффект доплера это


Эффект Доплера

Эффект Доплера – это изменение частоты и длины волн (оно регистрируется приёмником), порождённое перемещениями, как источника волн, так и приёмника. Причём, движения среды, в коей происходит перемещение волн, не связано с этим перемещением, а волновая скорость зависит от характеристик этой среды. Сам волновой источник уже не может влиять на дальнейшее поведение волн.

Удаляющийся источник будет иметь спектральное смещение в красную сторону, а длина волн его будет увеличиваться.

Основными волновыми характеристиками являются частота и длина волны. Частотой считается количество пиков волн, произошедшее в точке наблюдения за секунду. Длина волны – это расстояние между её «гребнями» или «впадинами». Эти две характеристики связывает скорость, с которой происходит распространение волн в какой-либо среде. Принцип явления прост: если источник волны и наблюдатель двигаются относительно друг друга, то изменится частота сигнала, воспринимаемая наблюдателем. Она либо увеличивается (приближение источника), либо снижается (удаление источника). Это частотное смещение находится в прямой пропорции к скорости источника, перемещающегося по отношению к наблюдателю.

В 1842 году австриец Кристиан Доплер сумел установить и обосновать зависимость частоты колебаний, которую оценивает наблюдатель, от скорости и направления движения источника волн. На этом явлении базируются основные принципы измерений многих параметров космических объектов.

Универсальность закона

Из практических изысканий ясно, что эффект Доплера верен для любого типа волн, в частности, и звуковых. Это легко подтверждается примером движущегося автомобиля с работающей сиреной. Приближаясь, звук сирены усиливается (уменьшение длины волны), а при удалении её, сила звука сирены будет снижаться (увеличение длины волны). Это же правило работает и для света, и электромагнитного излучения в целом.  При сближении с наблюдателем светового источника, длина наблюдаемой волны будет становиться короче, и свет будет иметь оттенки спектра в фиолетовых тонах.

Эффект Доплера в астрономии

Открытие Доплера используется при анализе космических объектов. При наблюдении спектра через призму спектрометра, можно увидеть характерные линии химических элементов, находящихся в составе объекта исследования. Именно на это обратил внимание Хаббл. Заметив в спектре атомного излучения изучаемых им галактик красное доплеровское смещение, он сделал вывод, что эти галактики отдаляются.

Смещение в красную сторону спектра тем больше, чем дальше от нас расположены объекты.

Таким образом, становится ясно, что эффект Доплера – яркий индикатор расширяющейся Вселенной. Если бы Доплеру был известен закон Хаббла, то он и сам бы смог вычислить расстояния до галактик.

Метод Доплера в обнаружении экзопланет

Иначе этот метод называют спектрометрическим измерением лучевой скорости звёзд. Он получил наибольшее распространение для поиска экзопланет, и эффективность его применения исключительно высока.

Метод Доплера позволяет обнаруживать планеты, имеющие массы в несколько масс Земли, которые располагаются близко к своей звезде.

А также, можно «увидеть» планеты-гиганты, имеющие периоды обращения до 10 лет. Двигаясь вокруг своего светила, планета раскачивает его, что вызывает доплеровское смещение в спектре звезды. С помощью этого метода определяется амплитуда колебаний радиальной скорости между звездой и одиночной планетой.  При помощи метода Доплера к концу 2012 года удалось открыть 488 планет в 379 системах планет.

Использование в других областях

Открытие нашло применение в различных областях:

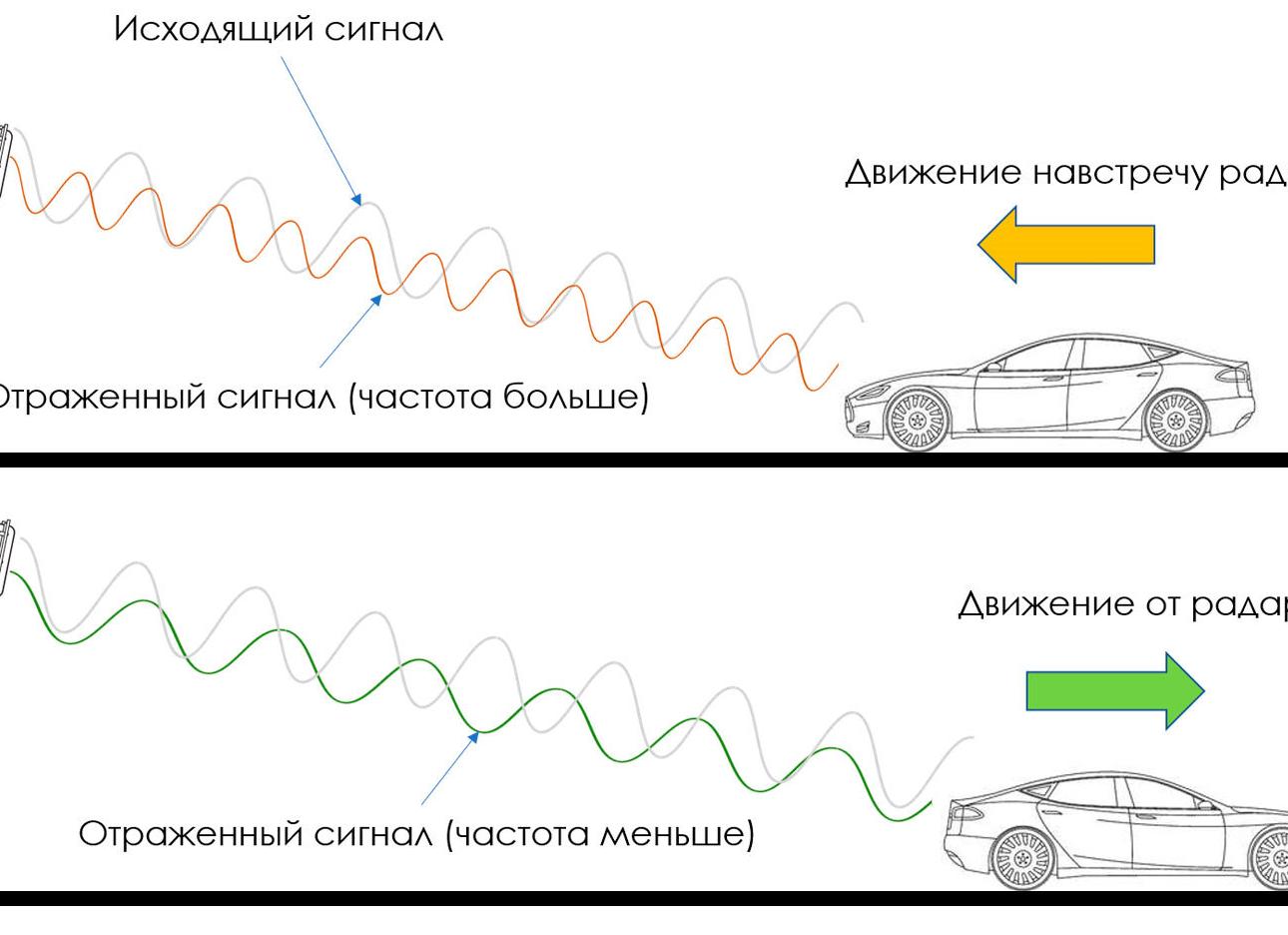

  • Доплеровский радар. Этот прибор улавливает частотные изменения сигнала, отражаемого от предмета. Изменение этого параметра позволяет измерить скорость объекта. Такие радары позволяют определять скорости автомобилей и летательных аппаратов, судов, течений водных потоков.
  • Измерения скоростей потоков. На эффекте Доплера основан метод измерения скорости потоков жидкостей и газов. Это возможно без прямого помещения датчика в сам поток. Определение скорости происходит путём волнового рассеяния.
  • Применение в медицинских исследованиях. Эффект Доплера в медицине распространён достаточно широко. Особенно удачно проводятся акушерские обследования, помогающие отслеживать ход беременности. Для диагностики характеристик кровотока также используют принцип этого эффекта.
  • Методика, использующая ультразвуковые исследования, основанные на эффекте Доплера, называется доплерографией. Его сутью является то, что движущиеся объекты отражают ультразвуковые волны с изменённой частотой.

Принцип Доплера незаменим, если необходимо определять скорости предметов, например:

  • Детекторы движения в различных системах охран;
  • Навигация на подводных судах;
  • Измерения силы ветровых потоков;
  • Определение скоростей передвижения облаков.

Поразительным фактом является то, что эффект Доплера стабильно работает при гигантских колебаниях частот, но мизерных (мм/сек) скоростях источника.

Ещё по теме:

comments powered by HyperComments

Эффект Доплера

Эффект Доплера в астрономии

Замечали ли вы когда-нибудь, что звук сирены машины имеет различную высоту при её приближении или отдалении относительно вас?

Гудок поезда

Разность частоты гудка или сирены отдаляющегося и приближающегося поезда или машины являются, пожалуй, самым наглядным и распространённым примером эффекта Доплера. Теоретически открытый австрийским физиком Кристианом Доплером, этот эффект впоследствии сыграет ключевую роль в науке и технике.

Эффект Доплера

Для наблюдателя длина волны излучения будет иметь различное значение при различных скоростях источника относительно наблюдателя. При приближении источника длина волны будет уменьшаться, при отдалении – увеличиваться. Следовательно, с длинной волны меняется и частота. Поэтому частота гудка приближающегося поезда заметно выше частоты гудка при его отдалении. Собственно, в этом и заключается суть эффекта Доплера.

Эффект Доплера лежит в основе работы многих измерительных и исследовательских приборов. Сегодня его повсеместно применяют в медицине, авиации, космонавтики и даже быту. С помощью эффекта Доплера работает спутниковая навигация и дорожные радары, аппараты УЗИ и охранная сигнализация. Эффект Доплера получил широко применим в научных исследованиях. Пожалуй, наиболее он известен именно в астрономии.

Объяснение эффекта

Чтобы понять природу эффекта Доплера достаточно взглянуть на водную гладь. Круги на воде прекрасно демонстрируют все три составляющие любой волны. Представим, что какой-нибудь неподвижный поплавок создаёт круги. В таком случае период будет соответствовать времени, прошедшему между испусканием одного и последующего круга. Частота равняется количеству кругов, испущенных поплавком за определённый промежуток времени. Длина волны будет равна разности радиусов двух последовательно испущенных кругов (расстоянию между двумя соседними гребнями).

Представим, что к этому неподвижному поплавку приближается лодка. Так как она движется навстречу к гребням, к скорости распространения кругов прибавится скорость лодки. Поэтому относительно лодки скорость встречных гребней увеличится. Длина волны в тоже время уменьшится. Следовательно, время, которое пройдёт между ударами двух соседних кругов о борт лодки, уменьшиться. Другими словами, уменьшится период и, соответственно, увеличится частота. Точно также для удаляющейся лодки скорость гребней, которые теперь будут догонять её, уменьшиться, а длина волны увеличится. Что означает увеличение периода и уменьшения частоты.

Теперь представим, что поплавок расположен между двумя неподвижными лодками. Причём, рыбак на одной из них тянет поплавок к себе. Приобретая скорость относительно глади, поплавок продолжает испускать точно такие же круги. Однако центр каждого последующего круга будет смещён относительно центра предыдущего в сторону лодки, к которой приближается поплавок. Поэтому со стороны этой лодки расстояние между гребнями будет уменьшено. Получается, до лодки с рыбаком, что тянет поплавок, придут круги с уменьшенной длинной волны, а значит и с уменьшенным периодом и увеличенной частотой. Аналогичным образом до другого рыбака дойдут волны с увеличенной длиной, периодом и уменьшенной частотой.

Разноцветные звёзды

Спектры различных звезд

Такие закономерности изменения характеристик волн на водной глади в своё время заметил Кристиан Доплер. Он описал каждый такой случай математически и применил полученные данные к звуку и свету, которые также имеют волновую природу. Доплер предположил, что таким образом цвет звёзд напрямую зависит от того, с какой скоростью они приближаются или удаляются от нас. Эту гипотезу он изложил в статье, которую презентовал в 1842 году.

Заметим, что насчёт цвета звёзд Доплер заблуждался. Он полагал, что все звёзды излучают белый цвет, который впоследствии искажается из-за их скорости относительно наблюдателя. На самом деле эффект Доплера влияет не на цвет звёзд, а на картину их спектра. У отдаляющихся от нас звёзд все тёмные линии спектра будут увеличивать длину волны – смещаться в красную сторону. Этот эффект закрепился в науке под названием «красное смещение». У приближающихся звёзд напротив, линии стремятся к части спектра с более высокой частотой – фиолетовому цвету.

Такую особенность линий спектра, основываясь на формулах Доплера, теоретически предсказал в 1848 французский физик АрманФизо. Экспериментально это было подтверждено в 1868 году Уильямом Хаггинсом, который внёс большой вклад в спектральное исследование космоса. Уже в 20 веке эффект Доплера для линий в спектре получит название «красное смещение», к которому мы ещё вернёмся.

Концерт на рельсах

Эффект Доплера в опыте с поездом

В 1845 году голландский метеоролог Бёйс-Баллот, а затем и сам Доплер, провели серию экспериментов для проверки «звукового» эффекта Доплера. В обоих случаях они использовали, оговорённый ранее, эффект гудка приближающегося и отдаляющегося поезда. Роль гудка им выполняли группы трубачей, которые играли определённую ноту, находясь в открытом вагоне движущегося состава.

Бёйс-Баллот пускал трубачей мимо людей с хорошим слухом, которые фиксировали изменение ноты при различной скорости состава. Затем он повторил этот эксперимент, поместив трубачей на платформу, а слушателей – в вагон. Доплер же фиксировал диссонанс нот двух групп трубачей, которые приближались и отдалялись от него одновременно, играя одну ноту.

В обоих случаях эффект Доплера для звуковых волн успешно подтвердился. Более того, каждый из нас может провести этот эксперимент в повседневной жизни и подтвердить его для себя. Поэтому не смотря на то, что эффект открытие Доплера подвергалось критике со стороны современников, дальнейшие исследования сделали его неоспоримым.

Красное смещение

Красное смещение

Как отмечалось ранее, эффект Доплера применяется для определения скорости космических объектов относительно наблюдателя.

Тёмные линии на спектре космических объектов изначально всегда расположены в строго фиксированном месте. Это место соответствует длине волны поглощениям того или иного элемента. У приближающегося или удаляющегося объекта все полосы меняют своё положения в фиолетовую или красную область спектра соответственно. Сравнивая спектральные линии земных химических элементов с аналогичными линиями на спектрах звёзд, можно оценить с какой скоростью приближается или удаляется от нас объект.

Красное смещение на спектрах галактик было обнаружено американским астрономом Весто Слайфером в 1914 году. Его соотечественник Эдвин Хаббл сопоставлял, открытые им же, расстояния до галактик с величиной их красного смещения. Так в 1929 году он пришёл к выводу, что чем дальше галактика, тем быстрее она удаляется от нас. Как окажется в последствие, открытый им закон был довольно неточен и не совсем верно описывал реальную картину. Однако Хаббл задал верную тенденцию для дальнейших исследований других учёных, которые впоследствии введут понятия космологического красного смещения.

Космологическое красное смещение

Космологическое красное смещение

В отличие от доплеровского красного смещения, возникающего из-за собственного движения галактик относительно нас, космологическое возникает из-за расширения пространства. Как известно, Вселенная равномерно расширяется по всему своему объёму. Поэтому чем дальше друг от друга две галактики, тем с большими скоростями они разбегаются друг от друга. Так каждый мегапарсек между галактиками каждую секунду удалят их друг от друга примерно на 70 километров. Это величина называется постоянной Хаббла. Что интересно, изначально сам Хаббл оценил свою постоянную в целых 500 км/с на мегапарсек.

Это объясняется тем, что он никак не учитывал то, что красное смещение любой галактики складывается из двух разных красных смещений. Помимо того, что галактиками движет расширение Вселенной, они также совершают собственные движения. Если релятивистское красное смещение имеет одинаковое распределение для всех расстояний, то доплеровское принимает самые непредсказуемые расхождения. Ведь собственное движение галактик внутри их скоплений зависит лишь от взаимных гравитационных воздействий.

Близкие и далёкие галактики

Галактика Андромеда или M31

Между близкими галактиками постоянная Хаббла практически не применима для оценки расстояний между ними. К примеру, галактика Андромеда относительно нас имеет суммарное фиолетовое смещение, так как приближается к Млечному Пути со скоростью около 150 км/с. Если мы применим к ней закон Хаббла, то она должна удаляться от нашей галактики со скоростью 50 км/с, что совсем не соответствует реальности.

Для далёких же галактик доплеровское красное смещение практически неощутимо. Их скорость удаления от нас лежит в прямой зависимости от расстояния и с небольшой погрешностью соответствует постоянной Хаббла. Так самые далёкие квазары удаляются от нас скоростью большей, чем скорость света. Как это ни странно, это не противоречит теории относительности, ведь это скорость расширяющегося пространства, а не самих объектов. Поэтому важно уметь различать доплеровское красное смещение от космологического.

Также стоит отметить, в случае электромагнитных волн имеют место быть и релятивистские эффекты. Сопутствующие искажение времени и изменение линейных размеров при движении тела относительно наблюдателя также влияют на характер волны. Как и в любом случае с релятивистскими эффектам

Эффект Доплера в астрономии

Несомненно, без эффекта Доплера, с помощью которого произошло открытие красного смещения, мы бы не знали о крупномасштабной структуре Вселенной. Однако не только этим астрономы обязаны этому свойству волн.

Эффект Доплера позволяет обнаружить незначительные отклонения в положении звёзд, которые могут создавать планеты, обращающиеся вокруг них. Благодаря этому было открыто сотни экзопланет. Также он используется для подтверждения наличия экзопланет, предварительно обнаруженных с помощью других методов.

Двойная система коричневых карликов

Эффект Доплера сыграл решающую роль в исследовании тесных звёздных систем. Когда две звезды настолько близки, что их невозможно увидеть по-отдельности, на помощь астрономам приходит эффект Доплера. Он позволяет проследить невидимое взаимное движение звёзд по их спектру. Такие звёздные системы даже получили название «оптически двойные».

С помощью эффекта Доплера можно оценить не только скорость космического объекта, но и скорость его вращения, расширения, скорость его атмосферных потоков и многого другого. Скорость колец Сатурна, расширения туманностей, пульсации звёзд – всё это измерена благодаря этому эффекту. С помощью него даже определяют температуру звёзд, ведь температура также являет собой показатель движения. Можно сказать, что практически всё, что связано со скоростями космических объектов, современные астрономы измеряют, использую именно эффекту Доплера.

comments powered by HyperComments

Эффект Доплера - это... Что такое Эффект Доплера?

Источник волн перемещается налево. Тогда слева частота волн становится выше (больше), а справа — ниже (меньше), другими словами, если источник волн догоняет испускаемые им волны, то длина волны уменьшается. Если удаляется — длина волны увеличивается.

Эффе́кт До́плера — изменение частоты и длины волн, регистрируемых приёмником, вызванное движением их источника и/или движением приёмника.

Сущность явления

Эффект Доплера легко наблюдать на практике, когда мимо наблюдателя проезжает машина с включённой сиреной. Предположим, сирена выдаёт какой-то определённый тон, и он не меняется. Когда машина не движется относительно наблюдателя, тогда он слышит именно тот тон, который издаёт сирена. Но если машина будет приближаться к наблюдателю, то частота звуковых волн увеличится (а длина уменьшится), и наблюдатель услышит более высокий тон, чем на самом деле издаёт сирена. В тот момент, когда машина будет проезжать мимо наблюдателя, он услышит тот самый тон, который на самом деле издаёт сирена. А когда машина проедет дальше и будет уже отдаляться, а не приближаться, то наблюдатель услышит более низкий тон, вследствие меньшей частоты (и, соответственно, большей длины) звуковых волн.

Для волн (например, звука), распространяющихся в какой-либо среде, нужно принимать во внимание движение как источника, так и приёмника волн относительно этой среды. Для электромагнитных волн (например, света), для распространения которых не нужна никакая среда, в вакууме имеет значение только относительное движение источника и приёмника[1].

Эффект был впервые описан Кристианом Доплером в 1842 году.

Также важен случай, когда в среде движется заряженная частица с релятивистской скоростью. В этом случае в лабораторной системе регистрируется черенковское излучение, имеющее непосредственное отношение к эффекту Доплера.

Математическое описание

Если источник волн движется относительно среды, то расстояние между гребнями волн (длина волны) зависит от скорости и направления движения. Если источник движется по направлению к приёмнику, то есть догоняет испускаемую им волну, то длина волны уменьшается, если удаляется — длина волны увеличивается:

,

где  — частота, с которой источник испускает волны,  — скорость распространения волн в среде,  — скорость источника волн относительно среды (положительная, если источник приближается к приёмнику и отрицательная, если удаляется).

Частота, регистрируемая неподвижным приёмником

. (1)

Аналогично, если приёмник движется навстречу волнам, он регистрирует их гребни чаще и наоборот. Для неподвижного источника и движущегося приёмника

, (2)

где  — скорость приёмника относительно среды (положительная, если он движется по направлению к источнику).

Подставив вместо в формуле (2) значение частоты из формулы (1), получим формулу для общего случая:

. (3)

Релятивистский эффект Доплера

В случае распространения электромагнитных волн (или других безмассовых частиц) в вакууме, формулу для частоты выводят из уравнений специальной теории относительности. Так как для распространения электромагнитных волн не требуется материальная среда, можно рассматривать только относительную скорость источника и наблюдателя[2][3].

где  — скорость света,  — скорость источника относительно приёмника (наблюдателя),  — угол между направлением на источник и вектором скорости в системе отсчёта приёмника. Если источник радиально удаляется от наблюдателя, то , если приближается — [4].

Релятивистский эффект Доплера обусловлен двумя причинами:

Последний фактор приводит к поперечному эффекту Доплера, когда угол между волновым вектором и скоростью источника равен . В этом случае изменение частоты является чисто релятивистским эффектом, не имеющим классического аналога.

Как наблюдать эффект Доплера

Не меняющий своего местоположения микрофон записывает звук, издаваемый сиренами двух движущихся влево полицейских машин. Снизу можно видеть частоту каждого из двух звуков, принимаемую микрофоном.

Поскольку явление характерно для любых волн и потоков частиц, то его очень легко наблюдать для звука. Частота звуковых колебаний воспринимается на слух как высота звука. Надо дождаться ситуации, когда быстро движущийся автомобиль или поезд будет проезжать мимо вас, издавая звук, например, сирену или просто звуковой сигнал. Вы услышите, что когда автомобиль будет приближаться к вам, высота звука будет выше, потом, когда автомобиль поравняется с вами, резко понизится и далее, при удалении, автомобиль будет сигналить на более низкой ноте.

Применение

  • Доплеровский радар - радар, который измеряет изменение частоты сигнала, отражённого от объекта. По изменению частоты вычисляется радиальная составляющая скорости объекта (проекция скорости на прямую, проходящую через объект и радар). Доплеровские радары могут применяться в самых разных областях: для определения скорости летательных аппаратов, кораблей, автомобилей, гидрометеоров (например, облаков), морских и речных течений, а также других объектов.
Доказательство вращения Земли вокруг Солнца с помощью эффекта Доплера.
  • Астрономия
    • По смещению линий спектра определяют лучевую скорость движения звёзд, галактик и других небесных тел. С помощью эффекта Доплера по спектру небесных тел определяется их лучевая скорость. Изменение длин волн световых колебаний приводит к тому, что все спектральные линии в спектре источника смещаются в сторону длинных волн, если лучевая скорость его направлена от наблюдателя (красное смещение), и в сторону коротких, если направление лучевой скорости — к наблюдателю (фиолетовое смещение). Если скорость источника мала по сравнению со скоростью света (300 000 км/с), то лучевая скорость равна скорости света, умноженной на изменение длины волны любой спектральной линии и делённой на длину волны этой же линии в неподвижном источнике.
    • По увеличению ширины линий спектра определяют температуру звёзд
  • Неинвазивное измерение скорости потока. С помощью эффекта Доплера измеряют скорость потока жидкостей и газов. Преимущество этого метода заключается в том, что не требуется помещать датчики непосредственно в поток. Скорость определяется по рассеянию ультразвука на неоднородностях среды (частицах взвеси, каплях жидкости, не смешивающихся с основным потоком, пузырьках газа).
  • Охранные сигнализации. Для обнаружения движущихся объектов
  • Определение координат. В спутниковой системе Коспас-Сарсат координаты аварийного передатчика на земле определяются спутником по принятому от него радиосигналу, используя эффект Доплера.

Искусство и культура

  • В 6-ой серии 1-го сезона американского комедийного телесериала «The Big Bang Theory» доктор Шелдон Купер идёт на Хэллоуин, для которого надел костюм, символизирующий эффект Доплера. Однако все присутствующие (кроме друзей) думают, что он — зебра.

Примечания

  • Применение эффекта Доплера для измерения течений в океане

§ 159. Эффект Доплера в акустике

Эффектом Доплера называется изменение частоты колебаний, воспринимаемой приемником, при движении источника этих колебаний и приемника друг относительно друга. Например, из опыта известно, что тон гудка поезда повышается по мере его приближения к платформе и понижается при удалении, т. е. движение источника колебаний (гудка) относительно приемника (уха) изменяет частоту принимаемых колебаний.

Для рассмотрения эффекта Доплера предположим, что источник и приемник звука движутся вдоль соединяющей их прямой; vист и vпр — соответственно скорости движения источника и приемника, причем они положительны, если источник (приемник) приближается к приемнику (источнику), и отрицательны, если удаляется. Частота колебаний источника равна v0.

1. Источник и приемник покоятся относительно среды, т.е. vист=vпр=0. Если v — скорость распространения звуковой волны в рассматриваемой среде, то длина волны =vT=v/v0. Распространяясь в среде, волна достигнет приемника и вызовет колебания его звукочувствительного элемента с частотой

=v/=v/(vT)=0

Следовательно, частота v звука, которую зарегистрирует приемник, равна частоте 0, с которой звуковая волна излучается источником.

2. Приемник приближается к источнику, а источник покоится, т.е. vпр>0, vист=0. В данном случае скорость распространения волны относительно приемника станет равной v+vпр. Так как длина волны при этом не меняется, то

т. е. частота колебании, воспринимаемых приемником, в (v+vпр)/v раз больше частоты колебаний источника.

3. Источник приближается к приемнику, а приемник покоится, т.е. vист>0, vпр=0. Скорость распространения колебаний зависит лишь от свойств среды, поэтому за время, равное периоду колебаний источника, излученная им волна пройдет в направлении к приемнику расстояние vT (равное длине волны Я) независимо от того, движется ли источник или покоится. За это же время источник пройдет в направлении волны расстояние vистT (рис.224), т.е. длина волны в направлении движения сократится и станет равной '=-vистТ=(v-vист)Т, тогда

т. е. частота v колебаний, воспринимаемых приемником, увеличится в v/(v-vист) раз. В случаях 2 и 3, если vист
