Костная соединительная ткань под микроскопом


Костная ткань под микроскопом фото

Скелет представляет основу, которая помогает телу держать форму, защищать органы, перемещаться в пространстве и многое другое. В общем, строение клеток костной, как и любой ткани, весьма специализированно, за счет чего есть прочность к механическому воздействию, а вместе с ней пластичность, параллельно с этим происходят процессы регенерации. К тому же клетки находятся в строго определенном взаиморасположении, благодаря чему костная, а не другая ткань, намного прочнее соединительной. Основными составляющими костной ткани являются остеобласты, остеокласты, а также остеоциты.

Именно эти клетки поддерживают свойства ткани, обеспечивая ее гистологическое строение. Какой же секрет этих трех клеток, которые имеет в своем составе кость, определяя многие функции. Ведь прочнее кости только зубы, которые содержат в себе альвеолы челюсти. Через кости проходят сосуды, нервы, как в черепе, они содержат в себе мозг, являющийся источником кроветворения, и защищают внутренние органы. Покрытые сверху хрящевой прослойкой, они обеспечивают нормальное передвижение.

Остеобласт, что он собой представляет

Строение этой клетки специфическое, она представляет собой видимое под микроскопом овальное или кубическое образование. Лабораторная техника показала, что внутри цитоплазмы ядро у остеобласта крупное, светлого цвета, расположено не центрально, а несколько в сторону периферии. Рядом есть парочка ядрышек, это свидетельствует о том, что клетка способна синтезировать многие вещества. Также она имеет много рибосом, органелл, за счет которых и происходит синтез веществ. Также в этом процессе участвует гранулярная эндоплазматическая сеть, комплекс Гольджи, который выводит продукты синтеза наружу.

За то, какое будет энергетическое обеспечение, отвечают многочисленные митохондрии. На них лежит большая работа, много их содержится в мышечной ткани. А вот в хрящевой, грубоволокнистой соединительной ткани, в отличие от мышечной, митохондрий намного меньше.

Функции клетки

Основная работа клетки состоит в том, чтобы производить межклеточное вещество. Также они обеспечивают минерализацию костной ткани, за счет этого она имеет особую прочность. Дополнительно клетки участвуют в синтезе многих важных ферментов костной ткани, основным из которых является щелочная фосфатаза, коллагеновые особой прочности волокна и многое другое. Ферменты, покидая пределы клетки, обеспечивают минерализацию кости.

Разновидности остеобластов

Помимо того, что строение клеток специфично, они функционально активны в различной степени. Активные имеют высокую синтетическую способность, а вот неактивные находятся в периферической части кости. Последние расположены возле канала кости, являются частью надкостницы, оболочки, покрывающей кость. Строение их сводится к небольшому количеству органелл.

Остеоцит, его строение

Эта клетка костной ткани является более дифференцированной, чем предыдущая. Есть у остеоцита отростки, которые находятся в канальцах, проходящих сквозь минерализованный матрикс кости, направление их различное. Плоское тело расположено в углублении – лакунах, со всех сторон окружено минерализованной составляющей. В цитоплазме имеется ядро овальной формы, занимающее практически весь ее объем.

Слабое развитие имеют органеллы, небольшое количество рибосом, каналы эндоплазматической сети короткие, митохондрии, в отличие от мышечной, хрящевой ткани, немногочисленны. Через каналы, имеющие лакуны, клетки могут взаимодействовать друг с другом. Микроскопическое пространство вокруг клетки имеет скудное количество тканевой жидкости. В ней есть ионы кальция, остатка, фосфора, коллагеновые волокна (минерализированные или нет).

Функция

Задача клетки состоит в том, чтобы регулировать целостность костной ткани, участвовать в минерализации. Также функции клетки состоят в том, чтобы отвечать на возникающую нагрузку. В последнее время все более популярным становится тот факт, что клетки участвуют в процессах метаболизма костной ткани, в том числе и челюсти. Есть предположение о том, что работа клетки состоит дополнительно в том, чтобы регулировать ионный баланс организма.

Во многом функции остеоцитов зависят от стадии цикла жизни, как хрящевой, мышечной ткани, а также воздействия гормонов на них.

Остеокласт, его секрет

Эти клетки значительных размеров, содержат много ядер, по своей сути, это производные кровяных моноцитов. По периферии клетка имеет гофрированную щеточную каемку. В цитоплазме клетки есть много рибосом, митохондрий, развиты канальцы эндоплазматической сети, а также комплекс Гольджи. Также клетка содержит большое число лизосом, фагоцитирующих органелл, всевозможных вакуолей, пузырьков.

Задачи

Эта клетка имеет свои задачи, она может создавать вокруг себя кислую среду в результате биохимических реакций в ткани кости. В результате растворяются минеральные соли, после чего ферментами и лизосомами старые или отмершие клетки растворяются и перевариваются.

Таким образом, работа клетки состоит в том, чтобы постепенно разрушать устаревшую ткань, но при этом обновляется строение костной ткани. В результате на ее месте появляется новая, за счет чего обновляется костная структура.

Другие компоненты

Несмотря на свою прочность (как у бедра или нижней челюсти), в кости присутствуют органические вещества, которые дополняются неорганическими. Органическая составляющая представлена на 95% коллагеновыми белками, остальное количество занимают неколлагеновые, а также гликозминогликаны, протеогликаны.

Неорганическая составляющая костной ткани представляет собой кристаллы вещества, называемого гидроксиапатитом, содержащем в большом количестве ионы кальция, а также фосфора. Меньше в пластинчатой структуре кости содержится солей магния, калия, фторидов, бикарбонатов. Постоянно происходит обновление пластинчатой структуры, межклеточного вещества вокруг клетки.

Разновидности

Всего костная ткань имеет два типа, все зависит от микроскопического ее строения. Первая называется ретикулофиброзной или грубоволокнистой, вторая — пластинчатой. Рассмотрим каждую в отдельности.

У эмбриона, новорожденного

Ретикулофиброзная широко представлена у эмбриона, ребенка после появления на свет. У взрослого же человека много соединительной ткани, а эта разновидность встречается только в месте, где сухожилие прикреплено к кости, в месте соединения швов на черепе, в линии перелома. Постепенно ретикулофиброзная ткань заменяется пластинчатой.

Имеет эта костная ткань особое строение, ее клетки расположены неупорядоченно в межклеточном веществе. Коллагеновые волокна, являющиеся разновидностью соединительной ткани, мощные, плохо минерализованы, направление имеют различное. Ретикулофиброзная кость имеет большую плотность, но клетки не имеют ориентации по соединительной ткани коллагеновых волокон.

У взрослого

Когда младенец вырос, его кость содержит в основном пластинчатую костную ткань. Эта разновидность интересна тем, что минерализованным межклеточным веществом образованы костные пластинки, имеющие толщину от 5 до 7 мкм. Любая пластина состоит из коллагеновых волокон соединительной ткани, расположенных параллельно, максимально близко, а также пропитанных кристаллами специального минерала – гидроксиаппатита.

В соседних пластинах волокна соединительной ткани проходят под разным углом, это обеспечивает прочность, к примеру в бедре или челюсти. Лакуны или альвеолы между пластинами в упорядоченном порядке содержат клетки кости – остеоциты. Их отростки по канальцам проникают в рядом расположенные пластины, за счет чего образуются межклеточные контакты соседних клеток.

Есть некоторые системы пластинок:

  • окружающие (наружные или расположенные изнутри);
  • концентрические (входящие в структуру остеона);
  • вставочные (остаток разрушающегося остеона).

Строение кортикального, губчатого слоя

В основе этого слоя находятся минеральные соли, в челюсти именно сюда через альвеолы вживляются импланты. Базальный слой расположен наиболее глубоко, является наиболее прочным, есть в челюсти много перегородок, пронизанных капиллярами, их же немного.

В центральном отделе находится губчатое вещество, в его строении есть некоторые тонкости. Построено оно из перегородок, капилляров. За счет перегородок кость имеет плотность, а по капиллярам она получает кровь. Их функции в челюсти заключаются в питании зубов, насыщении кислородом.

В костях организма, в том числе челюсти, которая содержит альвеолы, есть компактное, а потом следующее за ним губчатое вещество. Обе эти составляющие имеют несколько разное строение, но образованы тканью пластинчатого типа. Компактное вещество расположено снаружи, к нему идет прикрепление мышечной, хрящевой или соединительной ткани. Его функции сводятся к тому, чтобы придать кости плотность, как, к примеру, на челюсти, альвеолы которой несут нагрузку от пережевывания пищи.

Губчатое вещество расположено внутри любой кости, в том числе челюсти, в нижней части его содержат альвеолы. Его функции  сводятся к дополнительному укреплению кости, в придании ей пластичности, эта часть является вместилищем костного мозга, который продуцирует клетки крови.

Немного фактов

Всего у человека содержится от 208 до 214 костей, которые состоят наполовину из неорганической составляющей, четверть приходится на органические вещества, а еще четверть — на воду. Все это связано между собой соединительной тканью, коллагеновыми волокнами и протеогликанами.

В составе кости есть органическая составляющая, как в мышечной, соединительной или хрящевой ткани, всего от 20 до 40%. Доля неорганических минералов занимает от 50 до 70%, клеточные элементы содержатся от 5 до 10%, а жиры – 3%.

Вес скелета человека составляет в среднем 5 кг, много зависит от возраста, половой принадлежности, количества соединительной ткани, строения тела и показателей роста. Количество кортикальной кости составляет в среднем 4 кг, это составляет 80%. Губчатое вещество трубчатых костей, челюсти и других весит где-то килограмм, что составляет 20%. Объем скелета равняется 1,4 литра.

Кость в скелете человека представляет собой отдельный орган, который может иметь свои определенные проблемы. Именно в костях часто всего случаются травмы, которые в зависимости от типа имеют различные сроки заживления. Если смотреть на кость невооруженным взглядом, то становится понятно, что каждая из них отличается по своей форме. Это связано с тем, какие функции она выполняет, какая нагрузка на нее воздействует, сколько мышц прикрепляется.

Кости позволяют человеку перемещаться в пространстве, они являются защитой для внутренних органов. И чем более важен орган, тем сильнее он окружен костями. С возрастом способность к восстановлению снижается и перелом срастется медленнее, клетки теряют способность к быстрому делению. Это доказывают микроскопические исследования, а также свойства костной ткани. Снижается степень минерализации коллагеновых волокон, поэтому травмы протекают длительнее.

Соединительная ткань под микроскопом

Вернуться к списку Задать свой вопрос

Продолжая серию очерков по гистологии, рассмотрим в настоящей статье третий вид структурно - функциональной связи клеток и внеклеточного матрикса. Соединительная ткань под микроскопом рассматривается на обязательном лабораторном практикуме в восьмом классе школ и гимназий. Однако, при наличии оптического прибора и определенных навыков это можно проделать и дома. Несмотря на то, что процесс приготовления гистологических микропрепаратов зачастую сложен для новичков, в продаже существует не мало готовых наборов, сделанных профессионально в стерильных условиях. С этого и можно начать самостоятельное обучение.

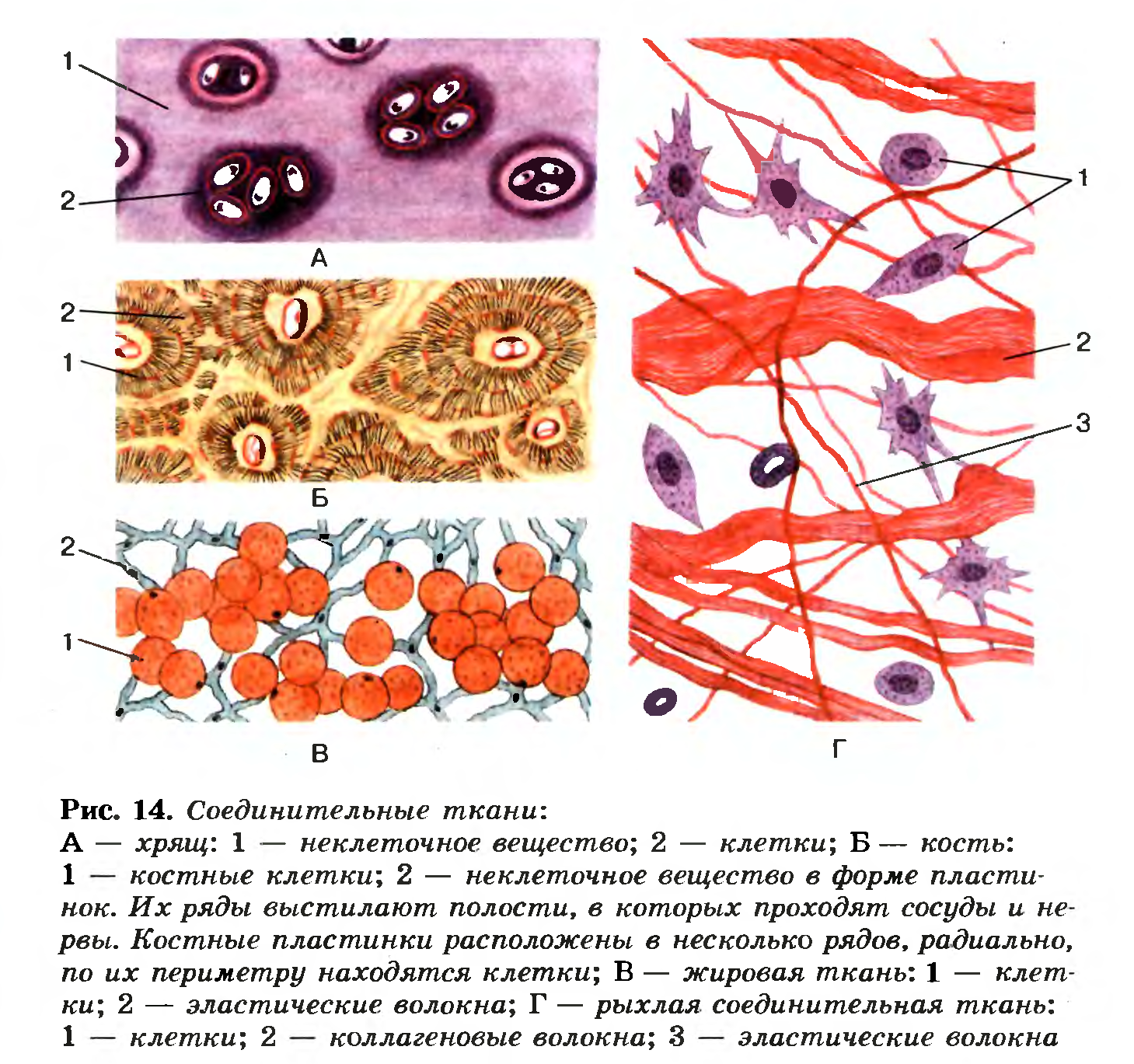

Соединительная ткань присуща всем живым организмам, то есть телу, в котором проистекают обмен веществ, поддерживается возможность воспроизведение потомства. Она выполняет вспомогательные функции, не основные, но одинаково важные для поддерживания жизни:

  • Опорная;
  • Защитная;
  • Кроветворная;
  • Обеспечение движения посредством мышц;
  • Общение при помощи речь и мимики лица.

Происходит из мезодермальной паренхимы (в зародыше), на первоначальном этапе не имеющей тканевой упорядоченности, ибо клетки расположены хаотично. Образует мелкопетлистую сеть, называемую стромой (остов, основа) и обладающей способностью к фагоцитозу (переваривание твердых частиц), тем самым обеспечивая защиту органов от внешних воздействий. Второй компонент – дерма, т.е. соединительно-тканная часть кожи. Она располагается под наружным кожаным слоем и отделяется от него базальной мембраной, состоящей из пластинок.

Подразделяется на:

  • Хрящевую, включающую округлые хондробласты и крупные, с отростками, хондроциты. Из нее состоят хрящи суставов и гортани, носа, трахеи, а также межпозвоночные диски. До восьмидесяти процентов ее состава является вода, остальные 20 приходятся на органические соединения и соли в пропорции 2/1;
  • Костную – кубические остеобласты, многоядерные остеокласты и многоотростчатые веретенообразные остеоциты;
  • Жировую – адипоциты. Накапливает жиры, которые используется для генерации энергии;
  • Рыхлую и плотную волокнистую, образующую оболочки сосудов, связки и сухожилия.

Техника просмотра препарата методом проходящего света:

  • Подготовиться к микроскопированию. Вставить окуляр в окулярную трубку, на револьверном устройстве прокруткой до щелчка выбрать объектив наименьшей кратности, настроить конденсор, включить нижний осветитель или поймать световые лучи зеркальцем - если нет встроенной подсветки; При правильной настройке глаза увидят светлое поле, яркое белое пятно.
  • Закрепить образец на препаратоводителе или под двумя металлическими зажимами, произвести центрирование. Опустить столик до конца вниз в крайнее положение;
  • Начните медленно поднимать его, крутя рукоятку фокусировки: детализированное изображение постепенно начнет проявляться, становясь контрастнее и чище. Отрегулируйте его четкость, аккуратными поворотами микрометрического винта вверх-вниз;
  • Посмотрев микропрепарат на маленьком увеличении, добившись хорошей и понятной визуализации, можно последовательно увеличить количество крат - сначала до 100x, затем до 400x или 640x.

Рекомендации: для исследования соединительной ткани под микроскопом подойдут следующие модели - Эврика 40х-400х, Levenhuk Rainbow 2L, Биомед-2, Микромед-1 вариант 1-20.

Микроскопическое строение костной ткани

· Костная ткань – разновидность соединительной ткани

· Клетки костной ткани

o Остеоциты – зрелые клетки (не способны к делению)

o Остеобласты — молодые остеобразующие клетки костей, которые синтезируют межклеточное вещество — матрикс. По мере накопления межклеточного вещества остеобласты замуровываются в нём и становятся остеоцитами (располагаются в надкостнице; функция – деление, рост и регенерация костной ткани)

o Остеокласты – специальные макрофаги костной ткани (функция - уничтожение клеток и межклетников кости по мере их старения и отмирания – «пожиратели кости»)

· Межклеточное вещество (матрикс) - твёрдое:

o Основное вещество – желеобразная масса из воды, белков, гликопротеидов (мукополисахаридов)

o Оссеиновые волокна – тонкие нити (фибриллы), образованные из волокнистого прочного белка – коллагена (покрыты кристаллами солей гидрооксиапатита, сульфата, карбоната кальция и магния)

· Из межклеточного вещества образуются костные пластинки (клетки костной ткани лежат между пластинками)

o Костные пластинки образуют системы цилиндров, увеличивающегося диаметра вокруг каналов в костном веществе, где располагаются питающие кровеносные сосуды и нервы - Гаверсовы каналы, образуя – структурно-функциональные единицы компактного костного вещества – остеоны

Остеон – система цилиндров, увеличивающегося диаметра, образованных из костных пластинок, с каналом внутри

o отдельные пластинки лежат между остеонами и тянутся вдоль кости

o Гаверсовы каналы с сосудами и нервами густо разветвляются внутри костей

o Остеоны располагаются упорядочено в соответствии с нагрузкой

· Из костной ткани образуется костное вещество

Костное вещество

· Компактное (плотное) костное вещество

o Костные пластинки плотно прилежат друг к другу, образуя сплошной слой

· Губчатое костное вещество

o Костные пластины образуют перекладины, расположенные рыхло (между ними находится пространство, заполненное красным костным мозгом) – пористая структура, напоминающая губку

o Пластинки губчатого и компактного вещества ориентированы в направлении, противостоящем нагрузке, растяжению и сжатию, часто пересекаются под углом 900 (возникает жёсткая и прочная конструкция, в которой нагрузка равномерно распределяется на всю кость)

o При увеличении нагрузки на кости количество пластин губчатого вещества увеличивается за счёт костеобразующей функции надкостницы, а при изменении направления нагрузки на кость пластины переориентируются

o Губчатое костное вещество не имеет Гаверсовых каналов

o Составляет большую часть костного вещества – полностью заполняет все губчатые, плоские, и воздухоносные кости, а также концы (эпифизы) длинных (трубчатых) костей под тонким слоем компактного вещества

o В раннем детском возрасте практически все кости скелета состоят только из губчатого вещества и заполнены красным костным мозгом, который с течением времени перерождается в жировой жёлтый костный мозг в диафизах длинных костей

· Функции губчатого вещества – увеличение лёгкости и прочности костей скелета; вместилище красного костного мозга (кроветворного органа)

· Скелет имеет массу 5 - 6 кг, составляет у мужчин 10%, а у женщин 8,5% общей массы тела

· Бедро выдерживает вертикально груз 1500 кг., большая берцовая кость – 1650 кг., плечевая кость - 850 кг.

· Наружный слой всех костей состоит из компактного вещества и покрыт костеобразующей надкостницей

Химический состав костной ткани (неорганические и органические вещества)

· Неорганические вещества (минеральные) -70% сухой массы

o Вода - 50%

o минеральные соли – гидрооксиапатиты (фосфаты), сульфаты и карбонаты кальция, магния - 22%

ü в скелете взрослого человека содержится 1200 г Са,530 г Р, 11 Мg и 30 других химических элементов

Значение неорганических веществ - придают костям физические свойства – твёрдость и хрупкость

o выясняется в опыте с удалением из кости органических веществ путём обжигания (прокаливания)

o кость твёрже кирпича в 30 раз, гранита – в 2,5 раза, прочна как чугун

· Органические вещества - 30% сухой массы

o Белки (коллаген, оссеин) – 14%

o Жир - 16%

o Мукополисахариды (сложный биополимер, состоящий из белков и углеводов)

Значение органических веществ – придают костям физические свойства: упругость, эластичность

o Выясняется в эксперименте по удалению из кости минеральных солей путём замачивания её на 2 -3 дня в НСl (слабый раствор 2 -5%); после декальцинирования кость можно завязать узлом

· Сочетание в костях органических и минеральных веществ делают её одновременно твёрдой, упругой и очень прочной (сравнима с прочностью металла)



СОЕДИНИТЕЛЬНЫЕ ТКАНИ - Стр 4

Образование Тк. Дендритные АПК и зараженные вирусами или опухолевые клетки-мишени подвергают процессингу эндогенные АГ и экспрессируют их на своей поверхности в виде комплекса ЭАГ/МНС I. Тк (CD8+) связываются с этим комплексом посредством ТКР и молекулы CD8 (двойное иммунное распознавание). Последующие активация, БТП и дифференцировка Тк требуют помощи со стороны Тх1, выделяющих соответствующие цитокины. Активированные Тк выделяют цитокины и уничтожают клетки-мишени, распознавая комплекс АГ/МНС I на их поверхности (не показано), прикрепляясь к ним и выделяя цитотоксические вещества, накопленные в цитоплазматических гранулах. Часть Тк превращаются в ТкП.

ГУМОРАЛЬНЫЙ ИММУНИТЕТ. В-лимфоциты специфически связывают экзогенные АГ с помощью поверхностных иммуноглобулиновых рецепторов, поглощают их, подвергают процессингу и экспрессируют на своей поверхности в виде комплекса ЭАГ/МНС II. Тх2 (CD4+) связываются с этим комплексом посредством ТКР и молекулы CD4 (двойное иммунное распознавание), выделяя цитокины, которые активируют В-лимфоциты, стимулируют их БТП и дифференцировку вплазматические клетки, секретирующие иммуноглобулины (антитела). При воздействии АГ формируются также В-клетки памяти.

Представленная схема соответствует антиген-зависимому этапу лимфоцитопоэза

Рис. 68. Миелоидная ткань (красный костный мозг)

Окраска: азур II-эозин

1 - клетки стромы: 1.1 - ретикулярная клетка, 1.2 - жировая клетка (адипоцит), 1.3 - макрофаг; 2 - гемопоэтические клетки: 2.1 - бластные формы, 2.2 - мегакариоцит, 2.3 - эритробласт базофильный, 2.4 - эритробласт полихроматофильный, 2.5 - эритробласт ортохроматофильный, 2.6 - зрелый эритроцит, 2.7 - промиелоцит, 2.8 - миелоцит, 2.9 - метамиелоцит (юный), 2.10 - зрелые гранулоциты, 2.11 - лимфоциты; 3 - синусоид, содержащий зрелые форменные элементы крови

Волокнистые соединительные ткани

Рис. 69. Рыхлая волокнистая соединительная ткань (пленочный препарат)

Окраска: железный гематоксилин

1 - клетки: 1.1 - фибробласт, 1.1.1 - эктоплазма, 1.1.2 - эндоплазма, 1.2 - гистиоцит (макрофаг), 1.2.1 - активированный гистиоцит, 1.2.2 - неактивные гистиоциты, 1.3 - лимфоцит, 1.4 - моноцит, 1.5 - эозинофил, 1.6 - плазмоцит, 1.7 - тучная клетка, 1.8 - адвентициальная клетка, 1.9 - адипоцит;

2 - межклеточное вещество: 2.1 - коллагеновое волокно, 2.2 - эластическое волокно, 2.3 - основное (аморфное) вещество; 3 - кровеносный сосуд

Рис. 70. Ультраструктурная организация клеток соединительной ткани

Рисунки с ЭМФ

А - фибробласт; Б - гистиоцит; В - тучная клетка

1 - ядро: 1.1 - ядрышко; 2 - цитоплазма: 2.1 - цистерна гранулярной эндоплазматической сети, 2.2 - комплекс Гольджи, 2.3 - митохондрии, 2.4 - лизосомы, 2.5 - фаголизосомы, 2.6 - секреторные гранулы, 2.7 - отростки

Рис. 71. Различные виды соединительных тканей (кожа пальца)

Окраска: гематоксилин-эозин

1 - рыхлая волокнистая соединительная ткань; 2 - плотная волокнистая неоформленная соединительная ткань; 3 - жировая ткань

Рис. 72. Плотная волокнистая оформленная соединительная ткань (сухожилие, продольный срез)

Окраска: гематоксилин-эозин

1 - первичный сухожильный пучок; 2 - сухожильные клетки (фиброциты); 3 - эндотендиний; 4 - вторичный сухожильный пучок

Рис. 73. Плотная волокнистая оформленная соединительная ткань (сухожилие, поперечный срез)

Окраска: гематоксилин-эозин

1 - первичные сухожильные пучки; 2 - сухожильные клетки (фиброциты); 3 - эндотендиний; 4 - вторичные сухожильные пучки; 5 - перитендиний

Скелетные соединительные ткани

Рис. 74. Гиалиновая хрящевая ткань (участок гиалинового хряща)

Окраска: гематоксилин-эозин

1 - надхрящница: 1.1 - наружный фиброзный слой, 1.2 - внутренний (хондрогенный) клеточный слой, 1.3 - кровеносные сосуды; 2 - зона молодого хряща: 2.1 - хондроциты, 2.2 - межклеточное вещество (хрящевой матрикс); 3 - зона зрелого хряща: 3.1 - клеточная территория, 3.1.1 - изогенная группа хондроцитов, 3.1.2 - территориальный матрикс, 3.2 - интертерриториальный матрикс

Рис. 75. Эластическая хрящевая ткань (участок эластического хряща)

Окраска: орсеин-гематоксилин

1 - изогенная группа хондроцитов; 2 - межклеточное вещество (хрящевой матрикс): 2.1 - эластические волокна, 2.2 - основное вещество

Рис. 76. Волокнистая (фиброзная) хрящевая ткань (участок волокнистого хряща)

Окраска: гематоксилин-эозин

1 - изогенные группы хондроцитов; 2 - межклеточное вещество (хрящевой матрикс): 2.1 - коллагеновые волокна

Рис. 77. Развитие костной ткани непосредственно из мезенхимы (прямой остеогенез)

Окраска: гематоксилин-эозин

1 - костная трабекула: 1.1 - лакуны остеоцитов, 1.2 - обызвествленное межклеточное вещество, 1.3 - остеобласты, 1.3.1 - активные остеобласты, 1.3.2 - неактивные остеобласты, 1.4 - остеокласты, 1.5 - эрозионная лакуна; 2 - клетки остеогенной (дифференцирующейся из мезенхимы) соединительной ткани; 3 - кровеносный сосуд

Рис. 78. Ультраструктурная организация клеток костной ткани

Рисунки с ЭМФ

А - остеобласт; Б - остеоцит; В - остеокласт

1 - ядро (ядра); 2 - цитоплазма: 2.1 - цистерны гранулярной эндоплазматической сети, 2.2 - комплекс Гольджи, 2.3 - митохондрии, 2.4 - микроворсинки, 2.5 - микроскладчатая кайма (цитоплазматические отростки); 3 - остеоид; 4 - обызвествленное межклеточное вещество; 5 - лакуна остеоцита (содержит тело клетки); 6 - костные канальцы с отростками остеоцита; 7 - эрозионная лакуна: 7.1 - эрозионный фронт

Рис. 79. Развитие кости на месте хряща (непрямой остеогенез)

Окраска: гематоксилин-эозин

1 - диафиз: 1.1 - надкостница, 1.1.1 - осте огенный слой (внутренний слой надкостницы), 1.2 - перихондральное костное кольцо, 1.2.1 - отверстие, 1.3 - остатки обызвествленного хряща, 1.4 - эндохондральная кость, 1.5 - кровеносные сосуды, 1.6 - формирующийся костный мозг; 2 - эпифизы: 2.1 - надхрящница, 2.2 - зона покоя, 2.3 - зона пролиферации (с колонками хондроцитов), 2.4 - зона гипертрофии, 2.5 - зона кальцификации; 3 - суставная сумка

Рис. 80. Грубоволокнистая костная ткань (тотальный плоскостной препарат)

Не окрашен

1 - лакуна остеоцита (место расположения тела клетки); 2 - костные канальцы (содержащие отростки остеоцитов); 3 - межклеточное вещество

Рис. 81. Пластинчатая костная ткань (поперечный срез диафиза декальцинированной трубчатой кости)

Окраска: тионин-пикриновая кислота

1 - надкостница: 1.1 - перфорирующий (фолькмановский) канал, 1.1.1 - кровеносный сосуд;

2 - компактное вещество кости: 2.1 - наружные опоясывающие пластинки, 2.2 - остеоны, 2.3 - интерстициальные пластинки, 2.4 - внутренние опоясывающие пластинки; 3 - губчатое вещество кости: 3.1 - костные трабекулы, 3.2 - эндост, 3.3 - межтрабекулярные пространства

Рис. 82. Поперечный срез остеона

(диафиз декальцинированной трубчатой кости)

Окраска: тионин-пикриновая кислота

1 - канал остеона: 1.1 - соединительная ткань, 1.2 - кровеносные сосуды; 2 - концентрические костные пластинки; 3 - лакуна остеоцита, содержащее его тело; 4 - костные канальцы с отростками остеоцитов; 5 - цементирующая линия

Рис. 83. Пластинчатая костная ткань. Участок губчатого вещества (диафиз декальцинированной трубчатой кости)

Окраска: тионин-пикриновая кислота

1 - костные трабекулы; 2 - пакеты костных пластинок; 3 - цементирующие линии; 4 - лакуны остеоцитов, содержащие их тела; 5 - костные канальцы с отростками остеоцитов; 6 - эндост; 7 - межтрабекулярные пространства; 8 - костный мозг; 9 - жировая ткань; 10 - кровеносный сосуд

Рис. 84. Синовиальное соединение (сустав). Общий вид

Окраска: гематоксилин-эозин

1 - кость: 1.1 - надкостница; 2 - синовиальное соединение (сустав): 2.1 - суставная капсула (сумка), 2.2 - суставной хрящ (гиалиновый), 2.3 - суставная полость (содержит синовиальную жидкость)

Рис. 85. Участок синовиального соединения (сустава)

Окраска: гематоксилин-эозин

1 - суставная капсула (сумка): 1.1 - волокнистый слой, 1.2 - синовиальный слой, образующий синовиальные ворсинки (показаны жирными стрелками),1.2.1 - синовиальная интима (синовиоциты), 1.2.2 - глубокая часть субинтимального фиброваскулярного слоя, 1.2.3 - поверхностная часть субинтимального фиброваскулярного слоя; 2 - суставной хрящ (гиалиновый): 2.1 - тангенциальная зона, 2.1.1 - бесклеточная пластинка, 2.1.2 - уплощенные хондроциты, 2.2 - промежуточная зона, 2.2.1 - округлые хондроциты, 2.2.2 - изогенные группы хондроцитов, 2.3 - радиальная зона, 2.3.1 - колонки хондроцитов, 2.3.2 - слой гипертрофированных (дистрофически измененных) хондроцитов, 2.4 - пограничная линия (фронт минерализации), 2.5 - кальцифицированный гиалиновыйхрящ; 3 - субхондральная костная ткань

Рис. 86. Ультраструктурная организация синовиальных клеток (синовиоцитов)

Рисунок с ЭМФ

A - синовиоцит A (фагоцитирующая синовиальная клетка);

B - синовиоциты В (секреторные синовиальные клетки):

1 - ядро, 2 - цитоплазма: 2.1 - митохондрии, 2.2 - цистерны гранулярной эндоплазматической сети, 2.3 - лизосомы, 2.4 - секреторные гранулы, 2.5 - микроворсинки, 2.6 - цитоплазматический отросток
