Как делается экг

ЭКГ – самый простой способ позаботиться о здоровье сердца

Уже более века прошло с тех пор, как ученые обнаружили способность сердца вырабатывать электрические импульсы в малых дозах.

Это открытие положило начало науке электрокардиологии, составной частью которой является электрокардиография. Данный раздел изучает электрический ток, возникающий в сердце, либо влияющий на него снаружи.

Электрокардиография способна регистрировать электрические потенциалы, возникающие при расслаблении и сокращении миокарда в определенном временном промежутке.

Эти импульсы распространяются по всему телу и достигают кожи.

Специальный прибор — электрокардиограф — фиксирует эти потенциалы и выдает результат в виде графического изображения, получившего название электрокардиограммы. Она может печататься на бумаге либо выводиться на экране монитора.

Электрокардиография может преследовать различные цели:

Провести оценку эффективности сердечных препаратов, электрокардиостимулятора и иных методов проводимой терапии.
Выявить и проследить динамику развития таких сердечных заболеваний, как аритмия, нарушения внутрисердечной проводимости (блокады) и обмена веществ, необходимых для работы сердца (калия, магния, кальция). Здесь же можно определить повреждения миокарда, физическое состояние органа, острые сердечные патологии и внесердечные болезни (к примеру, тромбоэмболию легочной артерии).

ЭКГ — весьма несложная процедура, практически не имеющая противопоказаний. Допускается делать ее женщинам во время беременности и даже новорожденным при выписке из роддома. В экстренных случаях кардиограмму снимает фельдшер скорой помощи в спецавтомобиле, на дому у больного и даже на улице.

Чаще всего процедуру проводят в районных поликлиниках, больницах, специализированных клиниках, санаторно-курортных учреждениях. Времени это занимает не более 10 минут и не причиняет абсолютно никакого дискомфорта обследуемому.

Однако при всех положительных сторонах есть у электрокардиографии и минусы. Здесь чаще всего отмечают кратковременность процедуры.

Принцип работы любого электрокардиографа основан на распространении сердечных импульсов. Они способны перемещаться за счет уменьшения поляризации электродов клеток. В состоянии покоя поверхности всех мышечных клеток сердца имеют положительный заряд.

В такой момент не существует разницы потенциалов и, соответственно, невозможно зарегистрировать электрическое поле.

Электрические импульсы в сердце зарождаются обычно в синоатриальном (синусовом) узле.

Он располагается возле верхней полой вены в правом предсердии. Узел представляет собой специализированные клетки, обладающие способностью к автоматической выработке электрических импульсов. Последние распространяются от синоатриального узла вначале на правое, затем — на левое предсердие.

Итогом распространения электрических сигналов по предсердиям и желудочкам становится их сокращение. Результат — поступление крови к легким и в кровеносную систему.

Регистрация электрокардиографом разницы потенциалов между двумя точками электрического поля сердца называется отведением.

При записи кардиограммы сердца стандартные отведения регистрируют от двух конечностей путем поочередного парного соединения электродов. Три стандартные позиции образуют треугольную фигуру (треугольник Эйнтховена).

Запись кардиограммы сердца проводится в спокойном состоянии пациента. В некоторых случаях специалист фиксирует ЭКГ на вдохе, попросив больного глубоко вздохнуть.

При анализе результатов ЭКГ кардиолог должен обладать необходимыми знаниями и навыками для расшифровки графического изображения.

Электрокардиографию назначают не только при имеющихся сердечных болезнях или подозрении на них. Врач может рекомендовать сделать ЭКГ в виде профилактической меры, а также при диспансеризации и ежегодном медицинском осмотре.

При отсутствии подозрений на наличие отклонений, кардиограмма сердца делается при получении медицинской книжки для устройства на работу. Детям ЭКГ делают при поступлении в садик, а по новым правилам ее обязаны предоставить руководителю спортивной секции, занимающиеся в ней ребята. Кроме того, часто ЭКГ делают беременным женщинам перед родами. В обязательном порядке должны обследоваться больные с сахарным диабетом, даже при отсутствии показаний.

Направление на исследование дает лечащий врач или кардиолог. Показаниями для срочного процедуры служат боли в области сердца, обмороки, головокружения, гипертония, отеки ног, слабость в суставах.

Первым прибором, способным зарегистрировать качественную ЭКГ, стал струнный гальванометр, сконструированный В. Эйнтховеном. Его основой являлась очень тонкая нить, которая находилась в магнитном поле под определенным напряжением. Он создал новое направление в физиологии кровообращения — электрофизиологию сердца.

Первая подобная техника была весьма громоздкой и весила 270 кг.

В. Эйнтховен обозначил основные зубцы, интервалы и сегменты ЭКГ, а также рассчитаны их временные промежутки. Он же предложил систему расположения электродов на поверхности тела пациента. Этими данным пользуются кардиологи по сей день.

Зубцы — это подъемы и спады на графическом изображении. Сегментом в электрокардиографии называют участок прямой линии между двумя зубцами. Электрокардиограмма способна показать нарушения работы сердца на ранних стадиях, а также рассмотреть возможности для развития серьезных патологий.

Однако не всегда ЭКГ точно определяет наличие заболевания. Например, нарушение ритмичности сердца (аритмия) в момент проведения исследования в состоянии покоя может «затаиться» и не проявить себя.

Поэтому специалист выбирает другой метод обследования, всего их несколько:

В покое — стандартный метод, используемый чаще всего. Пациент лежит на кушетке в расслабленном состоянии.
С нагрузкой — во время этой процедуры врач вначале снимет показания электрокардиографа, затем попросит пациента выполнить несложное физическое упражнение (наклоны, приседания), после чего вновь обследует с помощью аппарата. Кроме того, возможно использование иных методов — велоэргометрия и тредмил-тест. В первом случае используется велоэргометр (аппарат, похожий на велотренажер с меняющимся сопротивлением педалей), во втором — тредмил (движущаяся дорожка). При каждом виде исследования на тело пациента накладывают электроды, соединенные с компьютером. Врач во время процедуры контролирует и анализирует показания.
Суточное (холтеровское) мониторирование — этот способ наиболее продолжительный по времени. При его использовании, к телу обследуемого крепят клейкие электроды. Они соединяются с прибором, который крепится на поясе или носится через плечо на ремне. Весит он не более полукилограмма, поэтому не причиняет особых неудобств.

Пациент должен вести дневник, в котором указывает информацию об изменении физической активности, эмоциональных перегрузках, времени приема лекарств, сна и бодрствования. Здесь же он описывает боли в области сердца и ощущение дискомфорта, которые могут возникнуть при тех или иных занятиях.

Существует два варианта холтеровского мониторирования: полномасштабное и фрагментарное.

Первое непрерывно продолжается в течение 1-3 суток, в результате давая точную и полную информацию об отклонениях в работе сердца.

Фрагментарный мониторинг может растянуться на более длительный срок. К нему прибегают лишь тогда, когда сбои сердечной деятельности проявляются нечасто. Электрокардиография в данном случае проводится с помощью специального прибора.

Для регистрации отклонений испытуемый включает кнопку записи ЭКГ при появлении болей. Аппарат для такого исследования весьма миниатюрен: это может быть карманный вариант или прибор в виде наручных часов.

Чрезпищеводное ЭКГ рекомендуют проводить при низкой информативности стандартных методов.

Обследуемому в пищевод вводится стерильный электрод. Обычно это делается через носоглотку, реже — через рот. Пациент при этом должен делать глотательные движения. Но не стоит пугаться — зонд для чреспищеводного электрофизиологического обследования сердца (ЧЭПФИ) тонкий и его введение обычно не доставляет затруднений. В это же время на грудную клетку крепят электроды для регистрации электрокардиограммы.

Электрод вводят приблизительно на 40 см — туда, где сердце ближе всего к пищеводу. После этого начинают записывать кардиограмму, а на зонд начинают подавать слабые электрические сигналы на сердце, заставляя его чаще сокращаться.

По окончании исследования электрод удаляют из пищевода.

В электрокардиографии существуют инструментальные методики исследования работы сердечной мышцы. К ним относят, например, фонокардиография. В этом случае специальный микрофон фиксирует звуки, издаваемые при возбуждении и расслаблении сердечной мышцы. Как правило, прослушивание проводит опытный специалист с хорошим слухом, который способен отделить шумы и тоны сердца от патологических звуков.

В книге В.В.Мурашко «Электрокардиография» приведены и другие способы проведения исследования. Стоимость ее невысока, однако она будет весьма полезна тем, кто хочет овладеть основами ЭКГ.

Тем, кто не знает, как правильно делать ЭКГ, можно не беспокоиться: проведение электрокардиографии не требует специальной подготовки. Однако некоторые нюансы все же существуют. За 2 часа до процедуры желательно воздержаться от приема тяжелой пищи.

Также не стоит нервничать, заниматься спортом, употреблять энергетические коктейли или алкоголь, а также крепкий кофе или чай. Женщинам перед исследованием не нужно наносить на тело лосьон или крем, следует снять любые украшения с запястий и области груди: браслеты, кольца, цепочки и т.п.

У грудных электродов есть особая груша-присоска, которая присасывается к телу за счет создаваемого вакуума. Специалист, снимающий показания, отлично знает, как правильно делать ЭКГ, поэтому вряд ли сможет перепутать провода, соединяющие присоски с прибором.

Перед началом работы аппарат обязательно прогревают (достаточно 3-5 минут). После этого корректируют положение пера самописца, давая калибровочный сигнал включением специальной кнопки.

Противопоказаний для проведения ЭКГ нет — исследование можно проводить даже грудным детям.

При этом процедура снятия данных у ребенка аналогична той, что проводится взрослым. Различным будет лишь результат — к примеру, у малышей более высокая скорость сердечного ритма.

Некоторые детишки боятся всех людей в белых халатах, поэтому могут сильно волноваться перед процедурой. Перед ее началом родителям стоит снять стресс у детей — дать любимую игрушку, показать веселую картинку или фото (можно на телефоне). Ребенку постарше можно заранее рассказать об исследовании и в игровой форме показать, как правильно делать ЭКГ.

Процедура исследования может вызвать затруднения у лиц со сложными травмами грудной клетки, с высокой степенью ожирения или чрезмерной волосистостью груди — в этом случае электроды не будут плотно прилегать к коже, и результат исследования будет искажен. К неверным результатам приведет и наличие электрокардиостимулятора.

Чрезпищеводное исследование нельзя проводить при наличии опухолей или иных заболеваний пищевода. ЭКГ с нагрузкой противопоказано при острых инфекционных заболеваниях, хронической сердечной недостаточности, ишемической болезни сердца, сложных нарушениях ритма, в остром периоде инфаркта миокарда. Также не стоит этого делать при обострении заболеваний иных систем организма — мочевыделительной, дыхательной, пищеварительной.

У здорового взрослого человека нормальной кардиограммой (кардиограммой здорового сердца) считается кривая с синусовым ритмом.

Частота сердечных сокращений (ЧСС) составляет 60-80 ударов в минуту, ЭОС (электрическая ось сердца) — в стандартном положении.

Интервал PQ (период волны возбуждения, проходящей по предсердиям и атриовентрикулярному узлу до миокарда желудочек) — 0,12-0,18 сек. (до 0,2).

Изменений ритма или тональности (аритмия, брадикардия, тахикардия) — не обнаружено.

Учащение сердцебиения возможно у беременных женщин или излишне эмоциональных личностей. У пациентов пожилого возраста, напротив, отмечается замедление ритма сердцебиений или морфологические патологии миокарда.

Правильно расшифровать кардиограмму и описать полученные параметры ЭКГ способен лишь специалист с медицинским образованием.

Электрокардиография способна с большой точностью диагностировать различные заболевания сердечно-сосудистой системы — ишемия, отклонения в развитии проводящих путей, аневризма сердца, экстрасистолия, стенокардия и многие другие.

Самым серьезным диагнозом при электрокардиографии является инфаркт миокарда. Именно здесь можно впервые обнаружить зоны поврежденных или омертвевших тканей, определить конкретное место (в какой стенке сердца) и глубину поражения. ЭКГ легко отличает острую фазу инфаркта от старых рубцов и аневризм.

При инфаркте процедура ЭКГ проводится не один раз. В первый раз это происходит при первом контакте с больным — дома, в машине «скорой помощи» или в приемном покое больницы. В случае отсутствия изменений на графическом изображении, но при наличии симптомов процедуру повторяют через 6 часов — к этому времени признаки обычно проявляются в полную силу.

После этого диагностику проводят ежедневно, а при выздоровлении — раз в несколько дней. Таким образом, за весь период больного исследуют не менее 10 раз.

Пациент всегда должен помнить — заботу о своем здоровье следует доверять только специалисту. Это в полной мере относится и к процедуре электрокардиографии. Нельзя пренебрегать назначением врача и не стоит пытаться самому расшифровать ЭКГ, даже если есть уверенность, что итогом будет нормальная кардиограмма.

Кардиограмму здорового сердца, как и ЭКГ с отклонениями, может правильно прочитать лишь врач.

Только человек с медицинским образованием способен полученные в результате осмотра данные, клиническую симптоматику и результат исследования, оценив риск возникновения критического состояния. В противном случае есть вероятность недооценки ЭКГ, что может привести к фатальным последствиям.

Что такое ЭКГ и как оно проводится

Электрокардиография — самый распространенный и легкий способ диагностики любого заболевания сердечно-сосудистой системы. ЭКГ совершается без особого дискомфорта для больного, чувствительность датчиков настолько велика, что показывает любое отклонение от нормы, даже если человек просто волнуется. Кардиологи, читающие график электрокардиографии, могут с легкостью сказать какие показатели нарушены и предположить по какой причине. Прибор появился в конце 20 века, его изобретатель получил Нобелевскую премию. Долгое время данный прибор был единственным способом мониторинга работы сердечной мышцы, а потому сослужил хорошую службу врачам и спас немало жизней. Казалось бы, методы исследований должны совершенствоваться, так и происходит в большинстве случаев, но методы и механизм исследования ЭКГ остались прежними. В 2024 году прибор отметит свое столетие, но до сегодняшнего дня он остается самым информативным методом исследования, а иногда единственным. Электрокардиограмма не имеет противопоказаний, то есть она абсолютно безопасная для всех категорий пациентов с любыми патологиями.

Что показывает электрокардиография

При обследовании на приборе больной в итоге получает длинную ленту с динамической кривой. Разобраться, что показывает ЭКГ, обычно помогают кардиологи, терапевты или врачи функциональной диагностики. На самом деле на длинной клетчатой ленте фиксируется электрическая активность сердечной мышцы. Каждое сердечное заболевание взрослого имеет свой особенный набор зубцов на электрокардиограмме, по которым и определяется то или иное отклонение.

Принцип работы электрокардиографа

Принцип работы прибора базируется на основных его частях. Каждая из них выполняет свою функцию. Итак, прибор ЭКГ состоит:

Электроды на проводах. С их помощью сигнал от сердца передается на аппарат;
Фильтр и усилитель. Части механизма, которые помогают обработать сигнал и убрать ненужные шумы;
Гальванометр. Получает сигнал колебаний через фильтр, передаёт его на бумагу;
Фиксатор и лентопротяжный механизм. Обеспечивают запись показателей на бумагу похожую на миллиметровку.

Бывают аппараты портативные или проводные. Они могут обрабатывать сигнал автоматически, иметь один или много каналов. Электрическая активность сердечной мышцы регистрируется записью специфической кривой. Кривая зависит от интенсивности колебаний сердца при его возбуждении. На некоторых приборах ЭКГ существует определённый объём памяти, с помощью которого можно вывести результат исследования, проведённого ранее.

Подготовка к ЭКГ

В отличие от других методов исследования, подготовка к ЭКГ сердца не требует особенных мер. На результат электрокардиограммы не влияют принятые ранее препараты, еда, которая может повышать уровень белка и другие факторы. То есть, электрокардиография совершенно не похожа на различные инвазивные исследования, как анализ крови, мочи и похожие. Единственное, что рекомендуют делать перед процедурой врачи, — это находится в спокойном состоянии. Аппарат не приносит никаких неприятных ощущений для пациента во время своей работы, но слишком сильное волнение может исказить результаты.

Как делают ЭКГ

Совершенно неважно, какой врач делает ЭКГ, какой доктор даст направление на эту процедуру. Дело в том, что аппарат достаточно прост в эксплуатации, для проведения процедуры достаточно обладать минимальными медицинскими знаниями. Частенько проведение ЭКГ совершают медсестры. Но прочесть кардиограмму могут далеко не все.

После того, как врач выписывает направление, а пациент приходит на процедуру, всё происходит довольно быстро и нехитро. Для обследования нужно занять удобное положение, чтобы расслабиться – пациент обычно ложится на кушетку. Затем основные места крепления электродов протирают спиртом, чтобы обезжирить, после этого наносят специальный гель, который упрощает проводимость тока. Электроды на кистях рук и лодыжках фиксируются специальными ремешками. Несколько электродов прикрепляют на грудь с помощью присосок. Все электроды соединены с аппаратом проводами, через которые сигнал передается на прибор. После описанных манипуляций врач или медсестра включают прибор и записывают график работы сердца. Когда пройдет нескольких минут, график работы сердца будет готов.

Правила проведения процедуры

Чтобы не исказить результаты обследования, стоит придерживаться определенных правил для чистоты проведения процедуры:

ни в коем случае не нужно волноваться, дышать сбивчиво, быть в возбужденном состоянии;
не стоит есть перед самой процедурой. Сердце работает быстрее, когда желудок переваривает пищу, а обследование нужно проводить при нормальной работе сердечной мышцы;
в кабинете ЭКГ должно быть комфортно. Нормальная комнатная температура, тёплая, удобная кушетка. Из-за ненормальной температуры часто искажается результат – при холоде появляется дрожь, ведь сердце старается сильнее разгонять кровь, чтобы согреть организм;
если у обследуемого наблюдается сильная одышка, лучше провести процедуру в сидячем положении тела.

Есть ли особенность проведения при беременности

Отличий в проведении ЭКГ при беременности нет. Алгоритм совершения этого процесса абсолютно идентичен обычному. Разница состоит только в том, что показатели в норме будут отличаться от стандартных, ведь женщина в положении испытывает дополнительную нагрузку при вынашивании ребенка. Основные рекомендации остаются прежними – нужно быть спокойной, расслабленной, надеть комфортную одежду, которая позволит быстро оголить места крепления электродов. Никаких ограничений в проведении обследования в зависимости от срока и количества не существует. Процедура совершенно безопасна для беременных женщин.

Как делается ЭКГ женщинам

Алгоритм действий для обследования женщины ничем не отличается от аналогичной процедуры для мужчины или ребенка. Часто женщинам просто не рекомендуют пользоваться кремами для тела перед процедурой, так как они плохо влияют на электропроводимость.

Где делать ЭКГ

Когда электрокардиографию делают по направлению, обычно врач предоставляет адрес, этаж, кабинет, где можно произвести это обследование. Такая процедура может быть бесплатной, но часто талончик на её проведение ждать приходится долго. Если результат исследования нужен быстро и в короткие сроки, можно обратиться в частную клинику, но придётся заплатить не три копейки за нее.

Принцип расшифровки ЭКГ

Расшифровка ЭКГ — это дело специалиста. Лучше всего с ним справится врач функциональной диагностики, но вполне способны на это и терапевт, и врач неотложки, и кардиолог. В каждой кардиограмме есть 5 основных зубцов, которые записывают в специальной последовательности. Один зубец регистрирует импульс работы определённого участка миокарда. Промежутки между зубцами, их высота, частота говорят о функционировании сердечной мышцы.

Норма у мужчин и женщин

Расшифровка ЭКГ для взрослых записана как норма в определённой таблице. Для диагностирования любого сердечного недуга нужно сопоставить описанные отклонения. Важными являются: расстояние между зубцами, высота зубца, его толщина, целостность, отсутствие зубца, расширение показателей желудочкового комплекса, промежутки между зубцами, отвечающими за этот отдел. Есть нормы показателей по каждому зубчику, исчисляемые в секундах, также есть нормы длительности элементов кардиограммы, частоты и ритмичности сердечного ритма.

Как сделать ЭКГ сердца в домашних условиях

Заболевания сердца и сосудов — основная причина смерти в старческом возрасте. Но чтобы начать своевременное лечение нужно систематически делать ЭКГ сердца. Отсутствие свободного времени, очереди к врачам часто заставляют откладывать ЭКГ сердца. А делать диагностику аритмии сердца на ЭКГ часто необходимо сразу после спортивной тренировки или вообще в любой момент, когда началась такая аритмия. Всё это создаёт сложности в диагностике, которые можно решать с помощью специального карманного прибора, вашего мобильного телефона, а также поддержки врача-кардиолога.

Заболевания сердца и сосудов — основная причина смерти в старческом возрасте.

сделать ЭКГ сердца купить аппарат

Сердечно-сосудистые заболевания — это половина всех причин, от которых умирают люди (52-54% всех случаев смерти). Это самая главная причина сокращения нашей продолжительности жизни. В России, к примеру, заболеваниями сердца и сосудов страдает около 16% населения разных возрастов. И поэтому основной упор в продлении жизни мы делаем именно на здоровье сердца и сосудов. Вспомним, что одни из самых эффективных лекарств, продлевающих жизнь по данным научных исследований — это лекарства (сартаны, иАПФ, адрено блокаторы), эффективные для лечения именно сердечно-сосудистых заболеваний.

сделать ЭКГ сердца купить аппарат, чтобы предупредить самую частую причину смерти

Если бы мы могли своевременно обнаруживать болезни сердца, когда они ещё только едва появляются и точно, и правильно, и максимально эффективно осуществлять их лечение. В некоторых странах (например, в Японии) ежедневная диагностика намного совершеннее нашей. И это одна из причин их высокой продолжительности жизни.

Как сделать ЭКГ сердца в домашних условиях, чтобы начать своевременное лечение сердца

Медицина будущего предполагает наличие в повседневной жизни гаджетов (приборов) для постоянного контроля состояния своего здоровья. Проведём аналогию здоровья человека с состоянием автомобиля (о котором, кстати, мы часто заботимся лучше, чем о себе). Например, на приборной панели дорогого автомобиля есть много датчиков, сигнализирующих о неисправностях. Первые автомобили были лишены таких приборов, и о поломке мы узнавали прямо на дороге, когда автомобиль уже отказывался работать. Но автомобиль можно починить, а смерть человека исправить пока что нельзя. И нам нужны такие приборы, которые постоянно будут следить за нашим организмом. В будущем (в очень скором будущем) это будут приборы, которые будут определять даже изменения в работе наших генов. Реагируя на такие изменения, можно будет регулировать работу генов, избегая старения и болезней. Сегодня медицина будущего только зарождается. В нашем арсенале есть тонометр для измерения давления, термометр для измерения температуры, глюкометр для измерения сахара в крови. Мы будем постоянно искать для Вас новые разработки. И вот теперь у нас есть прибор для того, чтобы делать ЭКГ сердца в любой момент, в любом месте. И это только начало. Кстати, нужно поблагодарить за такую находку постоянного гостя нашего блога — Ульяну (если я не правильно написал имя, то прошу меня поправить). Она любезно предоставила ссылку на это изобретение — Кардиокомплекс ECG Dongle для ЭКГ сердца. Мы связались с разработчиками, выяснили об этом устройстве из первых рук.

Где найти свободное время, чтобы записаться к врачу, отстоять очередь, получить направление на ЭКГ

Ещё раз вернусь к обсуждению актуальности Кардиокомплекса ECG Dongle лично для себя. Казалось бы — можно просто сходить к врачу и сделать ЭКГ. Но, например, моя мама никак не может найти свободное время, чтобы записаться к врачу, отстоять очередь, получить направление на ЭКГ, а потом ещё раз сходить в поликлинику, чтобы сделать ЭКГ. И ещё сходить к кардиологу за результатом и рекомендациями. Обычно люди в таких ситуациях затягивают это до момента, когда уже болезнь сердца запущена — лечиться поздно. А с помощью Кардиокомплекса ECG Dongle ЭКГ сердца можно сделать в любом месте, в любое время и получить по интернету заключение и рекомендации врача-кардиолога. Вот она медицина будущего!!! Ещё нарушения сердечного ритма могут проявляться не всегда, а эпизодически. Часто бывает, что мы приходим к врачу, и всё хорошо — сердце бьётся ровно. Но вот приходим домой и чувствуем замирания сердца. Вот тогда-то и нужно делать ЭКГ сердца, но под рукой нет прибора для ЭКГ. В таких случаях запись к врачу на определённое время бесполезно. А если, например, пришлось уехать отдыхать в отпуск или в путешествие, и вдруг началась аритмия. Кардиокомплекс ECG Dongle позволяет сделать ЭКГ в любом месте и связаться с кардиологом дистанционно для получения результата, а не ждать, когда Вы вернётесь домой из длительной поездки и посетите врача.

Меня часто интересовал вопрос, как моё сердце воспринимает нагрузку. Я ведь занимаюсь спортом. Используя Кардиокомплекс ECG Dongle можно сделать ЭКГ сердца до тренировки и сразу после. В общем, лично для меня, этот гаджет — это настоящее чудо. Я встречал раньше подобные приборы, но они стоили в районе 20-30 тысяч рублей. И это было очень дорого. И вот, пока я писал эту статью, в нашем городе, в том же комплексе где я тренируюсь, умер мужчина 35 лет от инфаркта. Он делал тяжёлые упражнения со штангой и умер во время тренировки. Поэтому спортсменам для ежемесячного контроля очень нужен такой приборчик.

Как и где приобрести Кардиокомплекс ECG Dongle для ЭКГ сердца в домашних условиях

Для того чтобы прочитать про Кардиокомплекс ECG Dongle и купить его, можно пройти по ссылке — Кардиокомплекс ECG Dongle или сразу перейти по ссылке к странице с предзаказом.

Кардиокомплекс ECG Dongle состоит из:

Кардиофлешка (имеет 4 электрода — 6 отведений: I, II, III, aVR, aVL, aVF). Подключается к смартфону под управлением Android.
Мобильное приложение (программа для мобильного телефона или планшета, куда будут записываться данные ЭКГ сердца).
Облачный сервис (позволяет отправлять данные сразу к кардиологу по интернету и получать результат (диагноз), а также рекомендации в режиме реального времени.

Кардиофлешка

Миниатюрный прибор для ЭКГ сердца

Классический аппарат для ЭКГ сердца имеет 12 отведений и позволяет диагностировать различные аритмии, нарушения проводимости сердца и различные ишемии. Кардиокомплекс ECG Dongle включает только 6 отведений и позволяет диагностировать всё то же самое кроме ишемических патологий. Почему тогда было сделано 6 отведений вместо 12? Потому что 4 электрода без труда сможет прикрепить на себя любой человек в домашних условиях, а 12 отведений (включая грудные электроды) правильно может прикрепить только специалист. Но в следующих модификациях прибора (уже как карманный прибор для самих врачей) будет иметь 12 отведений.

Бесплатное мобильное приложение и облачный сервис

Приложение можно скачать из GooglePlay на мобильном телефоне или планшете. С помощью приложения можно делать ЭКГ сердца в режиме реального времени, сохранять данные и отправлять ЭКГ сердца в облачный сервис «КардиоОблако» для получения мнения кардиолога. Можно отправить данные и своему врачу.

Как получить заключение кардиолога о Вашем ЭКГ сердца в любое время в любом месте через интернет.

Тарский Николай Андреевич, Врач кардиолог, Кандидат медицинских наук, Опыт работы по специальности 40 лет

Облачный сервис создан для обращения с результатами ЭКГ сердца к опытным кардиологам, которые сотрудничают с «КардиоОблаком». Заключение врача высылается на Вашу электронную почту. А я вообще сам умею читать ЭКГ сердца и сам смогу следить за своим здоровьем даже без помощи кардиолога. Кстати, для фанатов — научиться читать ЭКГ вполне возможно обладая минимумом знаний анатомии сердца. Сегодня в интернете есть много очень качественных видео уроков, где обучают, как читать ЭКГ сердца от А до Я. Но это уже под силу только для людей с техническим складом ума. В теории чтения ЭКГ много математики и физики.

Видео о том, как пользоваться Кардиокомплексом ECG Dongle для что, чтобы делать ЭКГ сердца в домашних условиях.

Когда я прочитал всю информацию, то мне всё равно было не очень понятно как пользоваться Кардиокомплексом ECG Dongle. И тут разработчики просто молодцы. Они всё это записали на видео, как будто кто-то просто взял и научил Вас, как этим пользоваться. Советую посмотреть следующие видео. На самом деле стоит немного разобраться и всё окажется очень просто.

Предлагаем Вам оформить почтовую подписку на самые новые и актуальные новости, которые появляются в науке, а также новости нашей научно-просветительской группы, чтобы ничего не упустить.

Уважаемые читатели ресурса www.nestarenie.ru. Если Вы думаете, что статьи настоящего ресурса полезны для Вас, и желаете, чтобы этой информацией могли пользоваться и другие люди многие годы, то имеет возможность помочь в развитии этого сайта, потратив на это около 2-х минут Вашего времени. Для этого кликните по этой ссылке.

Рекомендуем ещё почитать следующие статьи:

Как правильно делать экг

Электрокардиограмма записывает электрические сигналы в сердце. Это общий тест, используемый для выявления проблем и мониторинга состояния сердца в различных ситуациях, так как делают ЭКГ и в кабинете функциональной диагностики, и в санитарных машинах, и на дому у пациента.

Электрокардиографическое исследование – неинвазивно, безболезненно и дает быстрый результат. Во время теста датчики (электроды) прикрепляются к конечностям и груди и остаются на несколько мину, что обычно дискомфорта не приносит.

Что такое электрокардиография (ЭКГ)

Каждый удар сердца запускается электрическим импульсом, электрокардиограмма записывает время и силу этих сигналов, когда они проходят по миокарду. Аппарат для регистрации электрических импульсов называется кардиограф, он имеет несколько клемм и электродов, которые собирают информацию из 12 различных областей на коже грудной клетки и конечностей. Электрическая активность записывается в виде волн на графике, с различными шаблонами, соответствующими каждой электрической фазе сердечного ритма.

Варианты проведения ЭКГ

Стандартная процедура

Обычно кардиографию сердца проводят на стационарном кардиографе в кабинете функциональной диагностики. В помещении должно быть тепло, чтобы не вызвать мышечного тремора и дискомфорта. Обследуемого укладывают на кушетку лицом кверху, руки свободно располагаются вдоль туловища.

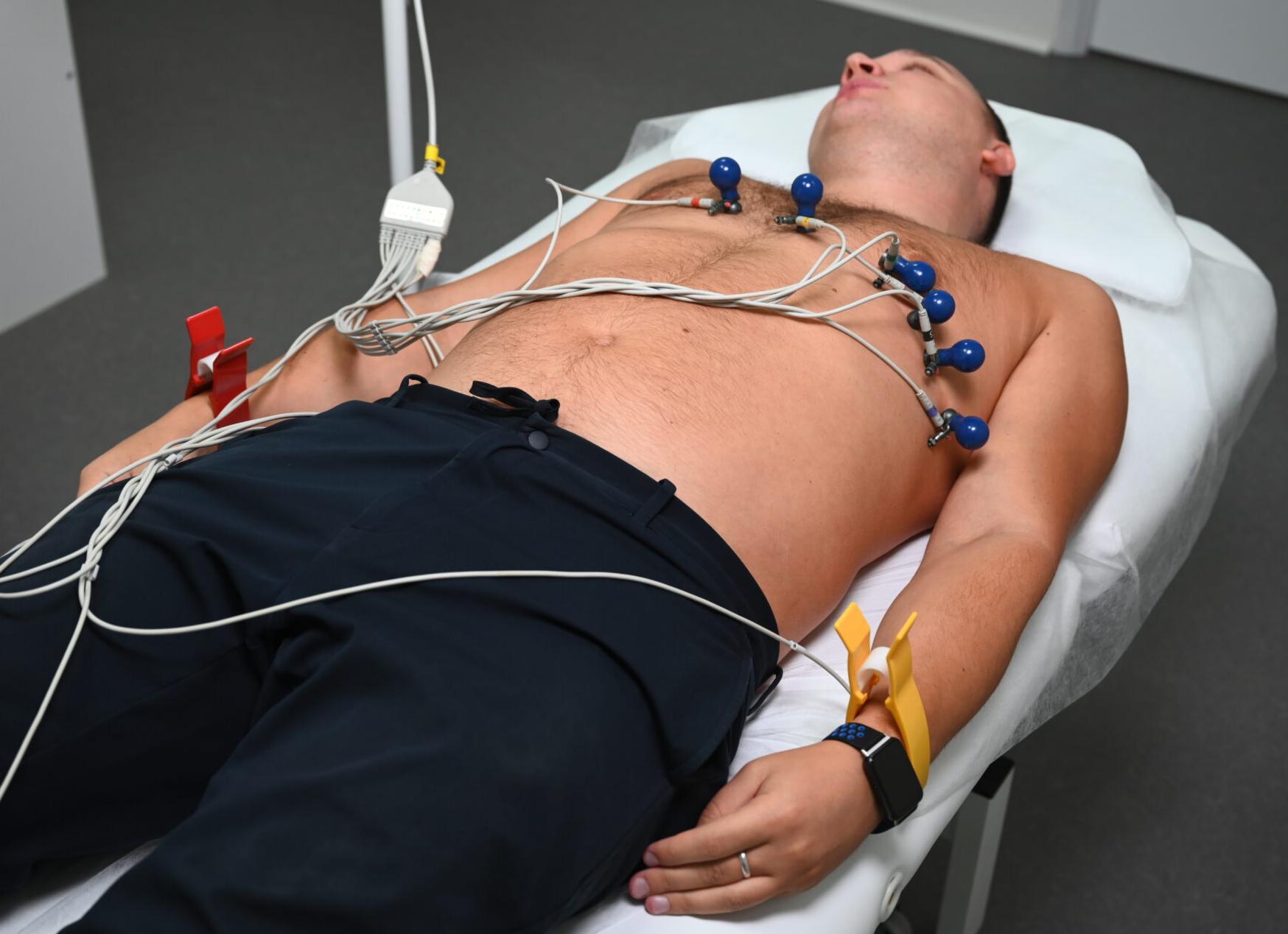

На оголенные участки конечностей выше запястья и щиколотки накладывают клеммы. Перед этим кожу протирают обезжиривающим составом (чаще всего это этанол). Клемма может иметь вид прищепки или же это будет пластина на проводе, которую медсестра зафиксирует с помощью резиновой ленты. Предварительно на электроды наносят проводящий гель или под них подкладывают токопроводящие прокладки.

На оголенную грудную клетку также в определенных точках устанавливают датчики электродов. Для удобства работы они имеют вид присосок, которые легко снимаются и перемещаются в нужные точки. Кожу грудной клетки, перед тем как снять ЭКГ, также протирают для лучшего контакта электродов и кожи.

При записи электрокардиограммы дыхание должно быть спокойным и равномерным, если только от медперсонала не последует команда его задержать. В процессе того, как делается запись показаний, медсестра несколько раз будет переключать ручку прибора. Это соответствует записи показаний с различных отведений.

После окончания записи электроды отсоединяются, а участки тела вытирают насухо. Как правило, вся процедура занимает не более 10 минут.

Женщинам следует учесть, что одевать колготки на процедуру не слишком удобно, поскольку нужно будет полностью оголить лодыжки. Также не следует пользоваться кремами или лосьонами для тела и груди, поскольку они нарушают проводимость тока на коже. Белье также необходимо снимать, поскольку тугой лиф может нарушать ход грудной клетки, а так называемые металлические «косточки» нарушать показания прибора, кроме того, эта деталь гардероба не позволит установить электроды в нужных точках вокруг груди.

Стресс-тест

Часто некоторые сердечные симптомы появляются только во время физической активности. Поэтому у таких пациентов необходимо проводить ЭКГ сердца после легкой физической нагрузки (ходьба на беговой дорожке, езда на велотренажере, приседания), которая и называется стресс-тест. Если одновременно у пациента есть заболевание, мешающее ему выполнять физическую работу, то для стресс-теста вводят лекарственный препарат, стимулирующий работу сердца (бета-блокаторы или препараты калия).

Такой вариант исследования используется, когда есть подозрение на ишемическую болезнь сердца в ее начальной бессимптомной стадии.

Ортостатическая проба

Обычно электрокардиограмму снимают в положении, когда пациент лежит. Но если есть необходимость подтвердить нарушения ритма и проводимости в сердце ваго- или симпатозависимой природы, то процедуру записи проводят стоя. Женщинам особая подготовка не требуется, а мужчинам желательно сбрить волосы на груди для лучшего контакта электродов и кожи и качественной записи. Первоначально снимают кардиограмму, как обычно, затем следует короткий отдых, после нескольких минут пребывания в вертикальном положении приступают к записи второго этапа кардиограммы – стоя.

Тест с гипервентиляцией

Электрокардиограмма при стресс-тесте может зафиксировать неспецифические изменения. Как вариант, это может быть либо последствием физической активности, что является нормой, либо проявления дыхательного алкалоза и гипервентиляции.

Пациенту предлагают глубоко и ритмично дышать около трех минут. За это время происходит целый каскад адаптационных изменений в организме и кривая ЭКГ приобретает характерный вид. Проба признается положительной при учащении пульса в 2 раза от контрольного ЭКГ. Так определяется нейродисциркуляторная дистония.

Гипервентиляция может вызвать спазм коронарных и мозговых сосудов, поэтому ее не проводят маленьким детям и больным с нарушением мозгового кровообращения.

Холтеровский мониторинг

Наличие у пациента тенденции к нерегулярному ритму, который может появляться и исчезать и его невозможно «поймать» за несколько минут, является показанием к использованию холтеровского монитора сердечного ритма.

Небольшой прибор оснащен обычно двумя-тремя или двенадцатью каналами, носить его необходимо в течение суток-двух. Электроды, как правило, самоклеющиеся, устанавливаются на участки соответственно подготовленной кожи. Мужчинам предлагают побрить грудь. Зачем? Чтобы обеспечить надежный контакт электродов с кожей. Провода от электродов на груди идут на записывающее устройство с автономным питанием, которое находится в кармане или на плечевом ремне. Во время снятия показателей можно заниматься повседневными делами, только не мочить электроды. Параллельно нужно записывать все моменты, когда проявлялись неприятные сердечные симптомы и время их возникновения. В последующем врач будет сравнивать такие записи с показателем прибора, чтобы установить причину появления симптомов.

Как видите, метод достаточно прост, но помогает решить многие вопросы функциональной диагностики сердца и вовремя заметить патологические изменения. Причем на деятельности сердца могут отображаться не только свойственные непосредственно ему заболевания, но и любые нарушения в организме. Так что периодическое обследование с помощью ЭКГ должно стать вашей хорошей привычкой.

serdec.ru

Немного истории о появлении ЭКГ

Ещё в середине 19-го века лекари начали задумываться о том, как же отследить работу, вовремя выявить отклонения и предупредить страшные последствия функционирования больного сердца. Уже в то время врачи выявили, что в сокращающейся сердечной мышце происходят электрические явления, и стали проводить первые наблюдения и исследования на животных. Учёные из Европы начали работать над созданием специального аппарата или уникальной методики для наблюдения за работой сердца, и наконец-то был создан первый в мире электрокардиограф. Все это время наука не стояла на месте, таким образом, и в современном мире используют этот уникальный и уже усовершенствованный аппарат, на котором производят так называемую электрокардиографию, ее ещё называют сокращённо ЭКГ. Об этой методике регистрации биотоков сердца и пойдёт речь в статье.

Процедура ЭКГ

На сегодняшний день это абсолютно безболезненная и доступная каждому процедура. ЭКГ можно сделать практически в любом медицинском учреждении. Проконсультируйтесь с вашим семейным врачом, и он вам подробно расскажет, для чего необходима данная процедура, как снимать ЭКГ и где её можно пройти в вашем городе.

Краткое описание

Рассмотрим этапы того, как снимать ЭКГ. Алгоритм действий такой:

Подготовка пациента к будущей манипуляции. Укладывая его на кушетку, медработник просит расслабиться и не напрягаться. Убирают все лишние предметы, если такие имеются и могут помешать записи кардиографа. Освобождают от одежды необходимые участки кожи.
Приступают к наложению электродов строго в определённой последовательности и очерёдности наложения электродов.
Подключают аппарат к работе при соблюдении всех правил.
После того как аппарат подключён и готов к работе, приступают к записи.
Снимают бумагу с записанной электрокардиограммой сердца.
Выдают результат ЭКГ пациенту или доктору на руки для последующей расшифровки.

Подготовка к снятию ЭКГ

До того как вы узнаете, как снимать ЭКГ, рассмотрим, какие действия нужно произвести, чтобы подготовить пациента.

Аппарат ЭКГ есть в каждом медицинском учреждении, он находится в отдельной комнате с кушеткой для удобства пациента и медперсонала. Помещение должно быть светлым и уютным, с температурой воздуха +22…+24 градуса по Цельсию. Так как правильно снять ЭКГ можно только при условии полного спокойствия пациента, такая обстановка очень важна для проведения данной манипуляции.

Укладывают обследуемого на медицинскую кушетку. В положении лёжа тело легко расслабляется, что важно для будущей записи кардиографа и для оценки работы самого сердца. Перед тем как накладывать электроды для ЭКГ, смоченным медицинским спиртом ватным тампоном необходимо обработать нужные области рук и ног пациента. Повторная обработка этих мест производится физиологическим раствором или специальным медицинским гелем, предназначенным для этих целей. Ппациенту необходимо сохранять спокойствие во время записи кардиографа, дышать ровно, умеренно, не волноваться.

Как правильно снять ЭКГ: наложение электродов

Необходимо знать, в какой последовательности нужно накладывать электроды. Для удобства персонала, проводящего данную манипуляцию, изобретатели аппарата ЭКГ определили 4 цвета для электродов: красный, жёлтый, зелёный и чёрный. Накладываются они именно в таком порядке и никак по-другому, иначе проведение ЭКГ не будет целесообразным. Перепутать их просто недопустимо. Поэтому медперсонал, который работает с аппаратом ЭКГ, проходит специальное обучение с последующей сдачей экзамена и получением допуска или сертификата, позволяющего ему работать именно с данным аппаратом. Медработник в кабинете ЭКГ, согласно своей рабочей инструкции, должен чётко знать места наложения электродов и правильно выполнять последовательность.

Итак, электроды для рук и ног имеют вид больших зажимов, но не стоит волноваться, зажим располагается на конечности абсолютно безболезненно, эти зажимы разных цветов и накладываются на определённые места тела следующим образом:

Красный — запястье правой руки.
Жёлтый — запястье левой руки.
Зелёный — левая нога.
Чёрный — правая нога.

Наложение грудных электродов

Грудные электроды в наше время бывают разных видов, всё зависит от фирмы производителя самого аппарата ЭКГ. Они бывают одноразовыми и многоразовыми. Одноразовые более удобны в использовании, не оставляют неприятных следов раздражения на коже после снятия. Но если нет одноразовых, тогда применяют многоразовые, они по своей форме похожи на полусферы и имеют свойство присасываться. Это свойство необходимо для чёткой постановки именно в нужное место с последующей фиксацией на нужное время.

Медицинский работник, уже знающий, как снять ЭКГ, справа от пациента располагается у кушетки, для того чтобы правильно наложить электроды. Необходимо, как уже сказано, предварительно обработать кожу груди пациента спиртом, затем физиологическим раствором или медицинским гелем. Каждый грудной электрод промаркирован. Чтобы было понятнее, как снять ЭКГ, схема наложения электродов представлена ниже.

Приступаем к наложению электродов на грудь:

Предварительно находим у пациента 4-е ребро и ставим под ребро первый электрод, на котором стоит цифра 1. Для того чтобы электрод успешно стал на необходимое место, нужно использовать его свойство присасывания.
2-й электрод ставим также под 4-й ребро, только с левой стороны.
Затем приступаем к наложению не 3-го, а сразу 4-го электрода. Он накладывается под 5-е ребро.
Электрод под номером 3 необходимо расположить между 2-м и 4-м ребром.
5-й электрод устанавливается на 5-е ребро.
6-й электрод накладываем на уровне с 5-м, но на пару сантиметров ближе к кушетке.

Перед включением аппарата для записи ЭКГ ещё раз проверяем правильность и надёжность наложенных электродов. Только после этого можно включить электрокардиограф. Перед этим необходимо выставить скорость движения бумаги и настроить другие показатели. Во время записи пациент должен находиться в состоянии полного покоя! По окончании работы аппарата можно снять бумагу с записью кардиографа и отпустить пациента.

Снимаем ЭКГ детям

Поскольку возрастных ограничений для проведения ЭКГ нет, снимать ЭКГ детям тоже можно. Делают эту процедуру так же, как и взрослым, начиная с любого возраста, включая период новорожденности (как правило, в таком раннем возрасте ЭКГ делают исключительно для устранения подозрений на порок сердца).

Единственное различие между тем, как снять ЭКГ взрослому и ребенку, заключается в том, что к ребёнку нужен особый подход, ему нужно всё объяснить и показать, успокоить при необходимости. Электроды на теле ребёнка фиксируются на тех же местах, что и у взрослых, и должны соответствовать возрасту ребёнка. Как накладывать электроды для ЭКГ на тело, вы уже ознакомлены. Чтобы не разволновать маленького пациента, важно следить за тем, чтобы ребёнок не двигался во время проведения процедуры, всячески поддерживать его и объяснять всё, что происходит.

Очень часто педиатры при назначении ЭКГ детям рекомендуют дополнительные пробы, с физической нагрузкой или с назначением того или иного препарата. Эти пробы проводятся для того, чтобы вовремя выявить отклонения в работе сердца ребёнка, правильно диагностировать то или иное заболевание сердца, вовремя назначить лечение или развеять страхи родителей и врачей.

Как снять ЭКГ. Схема

Для того чтобы прочитать правильно запись на бумажной ленте, которую в конце процедуры выдаёт нам аппарат ЭКГ, безусловно, необходимо иметь медицинское образование. Запись должен внимательно изучить врач — терапевт или кардиолог, для того чтобы своевременно и точно установить диагноз пациенту. Итак, о чём же может нам рассказать непонятная кривая линия, состоящая из зубцов, отдельных сегментов с интервалами? Попробуем разобраться в этом.

Запись проанализирует, насколько регулярны сокращения сердца, выявит частоту сердечных сокращений, очаг возбуждения, проводящую способность сердечной мышцы, определение сердца по отношению к осям, состояние так называемого в медицине сердечных зубцов.

Сразу после прочтения кардиограммы опытный доктор сможет поставить диагноз и назначить лечение либо даст необходимые рекомендации, что значительно ускорит процесс выздоровления или убережёт от серьёзных осложнений, и самое главное — вовремя произведённая ЭКГ сможет спасти жизнь человека.

Нужно учесть то, что кардиограмма взрослого отличается от кардиограммы ребёнка или беременной женщины.

Снимают ли ЭКГ беременным женщинам

В каких же случаях назначают пройти электрокардиограмму сердца беременной женщине? Если на очередном приёме у акушера-гинеколога пациентка пожалуется на боль за грудиной, одышку, большие колебания при контроле артериального давления, головные боли, обмороки, головокружения, то, скорее всего, опытный врач назначит эту процедуру, дабы вовремя отклонить плохие подозрения и избежать неприятных последствий для здоровья будущей мамочки и её малыша. Противопоказаний для прохождения ЭКГ во время беременности нет.

Некоторые рекомендации перед запланированной процедурой прохождения ЭКГ

Перед тем как снимать ЭКГ, пациент обязательно должен быть проинструктирован о том, какие условия нужно выполнить накануне и в день снятия.

Накануне рекомендуют избегать нервных перенапряжений, а длительность сна должна быть не менее 8 часов.
В день сдачи необходим небольшой завтрак из пищи, которая легко усваивается, обязательное условие — не переедать.
Исключить за 1 день продукты, которые влияют на работу сердца, например, крепкий кофе или чай, острые приправы, алкогольные напитки, а также курение.
Не наносить на кожу рук, ног, грудной клетки крем и лосьоны, действие жирных кислот которых могут ухудшить впоследствии проводимость медицинского геля на коже перед наложением электродов.
Необходимо абсолютное спокойствие, перед тем как сдать ЭКГ и во время самой процедуры.
Обязательно в день процедуры исключить физические нагрузки.
Перед самой процедурой необходимо спокойно посидеть около 15-20 минут, дыхание спокойное, равномерное.

Если у обследуемого наблюдается сильная одышка, то ему нужно проходить ЭКГ не лежа, а сидя, поскольку именно в таком положении тела аппарат сможет чётко записать сердечную аритмию.

Кардиологи рекомендуют проходить процедуру всем людям, без исключения, после 40 лет один раз в год.

Безусловно, есть состояния, при которых проводить ЭКГ категорически нельзя, а именно:

При остром инфаркте миокарда.
Нестабильной стенокардии.
Сердечной недостаточности.
Некоторых видах аритмии неясной этиологии.
Тяжёлых формах стеноза аорты.
Синдроме ТЭЛА (тромбоэмболии легочной артерии).
Расслоении аневризмы аорты.
Острых воспалительных заболеваниях мышцы сердца и околосердечных мышц.
Тяжёлых инфекционных заболеваниях.
Тяжёлых психических заболеваниях.

ЭКГ при зеркальном расположением внутренних органов

Ззеркальное расположение внутренних органов подразумевает их расположение в другом порядке, когда сердце находится не слева, а справа. То же касается и других органов. Это довольно редкое явление, тем не менее оно встречается. Когда пациенту с зеркальным расположением внутренних органов назначают пройти ЭКГ, он должен предупредить о своей особенности медсестру, которая будет производить данную процедуру. У молодых специалистов, работающих с людьми с зеркальным расположением внутренних органов, в таком случае возникает вопрос: как снять ЭКГ? Справа (алгоритм снятия в принципе тот же) электроды располагаются на теле в том же порядке, что у обычных пациентов ставились бы слева.

Берегите своё здоровье и здоровье своих близких!

fb.ru

Почему в сердце появляются электрические токи?

Электрический импульс, возникающий в сердце формируется из многих тысяч микротоков, образующихся в отдельных миокардиоцитах в результате происходящих в них сложных биоэлектрических процессов. Содержимое клеток миокарда имеет отрицательный электрический заряд. При возбуждении мышечных клеток в клеточной мембране происходит последовательное открытие и закрытие микроскопических канальцев, способных пропускать заряженные частицы внутрь и наружу клетки. Движение ионов через клеточную мембрану приводит к последовательным изменениям мембранного потенциала каждой клетки, в результате чего формируется общий потенциал действия сердца.

В здоровом сердце возбуждение возникает в синоатриальном узле, располагающемся в верхней части правого предсердия. По проводящим структурам (предсердным межузловым пучкам) импульс переходит в атриовентрикулярный узел, откуда, после задержки, по атриовентрикулярному пучку распространяется на желудочки. Во время прохождения импульса по предсердиям, они сокращаются и благодаря тому, что атриовентрикулярный узел обладает медленной проводимостью, кровь полностью успевает перейти в желудочки до начала их сокращения. Сразу после выхода импульса из АВ-узела, он очень быстро распространяется по миокарду желудочков, обеспечивая их синхронное и упорядоченное сокращение.

Как делают ЭКГ?

Электрокардиографическое исследование выполняется с помощью специального прибора – электрокардиографа. В зависимости от типа используемого аппарата, ЭКГ может фиксироваться на специальной бумаге либо отображаться на мониторе. С помощью портативных устройств можно делать ЭКГ на дому во время осмотра пациента врачом бригады скорой помощи. В лечебном учреждении исследование выполняется, как правило, в кабинете функциональной диагностики, при этом используется техника снятия ЭКГ, включающая следующие этапы:

Подготовка к ЭКГ. Пред выполнением исследования необходимо убедиться, что на теле пациента отсутствуют украшения из металла (серьги, цепочки, браслеты, часы, пирсинг). От одежды нужно освободить верхнюю часть туловища, предплечья и голени. У некоторых мужчин может быть обильный волосяной покров на груди, в таком случае, места прикрепления грудных электродов необходимо побрить. Кожа в местах контакта с электродами обезжиривается спиртом или специальным составом. Техника проведения процедуры требует, чтобы обследуемый человек находился в положении лежа на спине. Перед исследованием необходимо записать данные пациента: фамилию, имя, отчество, возраст, время и дату выполнения кардиограммы, амбулаторный номер или номер истории болезни.
Наложение электродов. Электроды для стандартных и усиленных отведений фиксируются с помощью клипс или браслетов в нижней трети предплечий и голеней к их внутренней поверхности. На кожу наносится электропроводящий гель или накладываются салфетки, смоченные в физиологическом растворе. Грудные отведения снимаются с помощью электрода, который фиксируются к коже грудной клетки с помощью присоски поочередно в 6 точках или липкой лентой при многоканальной записи ЭКГ.
Подключение электродов к кардиографу. Существуют общепринятые правила подключения электродов к прибору, определяющие цвет соединительных проводов: красный провод к правой руке; желтый провод к левой руке; зеленый провод к левой ноге; заземление (провод черного цвета) к правой ноге; грудной электрод – провод белого цвета.
Регистрация отведений. Стандартные отведения регистрируют от конечностей при поочередном парном соединении электродов: I отведение – электрод от левой руки с электродом от правой руки; II отведение – электрод от правой руки с электродом от левой ноги; III отведение – электрод от левой руки с электродом от левой ноги. Усиленные отведения – разность по¬тенциалов между конечностью с активным положительным электродом и средним потенциалом от двух других конечностей: aVR – правая рука; aVL – левая рука; aVF – левая нога.
Запись электрокардиограммы. При записи ЭКГ пациент должен лежать спокойно не напрягать мышцы и не разговаривать, ровно и спокойно дышать (кроме случаев, когда выполняется ЭКГ с нагрузкой). Сначала запи¬сывают стандартные отведения, затем усиленные от конечностей, после чего грудные. В каждом отведении записывают не менее 4-5 сердечных циклов. ЭКГ реги¬стрируют при скорости 50 мм в секунду или 25 мм в секунду при необходимости более точной диагностики нарушений ритма (мерцательная аритмия, параксизмальная тахикардия, желудочковая экстрасистолия).

Какой должна быть в норме кардиограмма сердца здорового человека?

Распространение импульса в проводящей системе сердца записывается в виде графика, отображающего по вертикали пики – подъемы и спады кривой линии, по горизонтали – отображается время, в течение которого менялась форма графика. Пики и спады называют зубцами кардиограммы, их обозначают буквами P, Q, R, S и T. Отрезок кардиограммы, измеряемый по горизонтали (во времени) называют интервалом и выражают в секундах. ЭКГ в норме характеризуется наличием следующих элементов:

зубца Р, который возникает во время деполяризации предсердий и предшествует их сокращению. Он присутствует во всех отведениях, указывая на синусовый ритм. В норме Р может фиксироваться, как отрицательный зубец, так и положительный, в зависимости от отведений, его нормальная ширена составляет 0,1 ± 0,02 секунды;
интервала РQ – времени, за которое синусовый импульс проходит атриовентрикулярный узел, в норме он длится 0,1 ± 0,02 секунды;
комплекса QRS, состоящего из отдельных одноименных зубцов. QRS-комплекс связан с распространением деполяризации по миокарду желудочков, происходящим во время их сокращения и продолжается (имеет ширину) 0,3 ± 0,02 секунды;
зубца Т, отображающего процессы, происходящие во время реполяризации миокарда желудочков – фазы при которой происходит восстановление мышечной ткани перед последующим сокращением.

Как читать кардиограмму?

При анализе кардиограммы обычно используют следующий алгоритм действий:

оценивают регулярность сердечных сокращений;
подсчитывают число сердечных сокращений;
оценивают характеристики зубца Р, (выявляют источника ритма, наличие, форму, последовательность возникновения по отношению к QRS-комплексу);
анализируют форму и ширину QRS-комплексов, отношение зубцов комплекса по отношению друг к другу: параметры сегмента RSТ и зубца Т, интервала Q – Т;
определяют положение электрической оси сердца.

Прочитать кардиограмму сердца и определить на ней грубые нарушения, угрожающие жизни человека, без проблем может любой практикующий врач. Развернутое заключение должен делать кардиолог или врач функциональной диагностики, так как часто встречается сложная патология проводимости и другие состояния, требующие специфических знаний и немалого практического опыта. При интерпретации результатов электрокардиографического исследования необходимо учитывать возраст обседаемого человека. Это связано с тем, что имеются некоторые специфические особенности ЭКГ у детей, сильно выраженные у новорожденных и в грудном возрасте. У детей раннего возраста нормальная кардиограмма существенно отличается, от кардиограммы в старшем возрасте, и может расцениваться у взрослых как патологическая.

Что показывает ЭКГ?

Электрокардиография позволяет достоверно диагностировать следующие состояния:

нарушения ритма (тахикардия, брадикардия, аритмии, фибрилляция предсердий и др.);
нарушения внутрисердечной проводимости (блокада левой ножки пучка гиса, АV-блокада, синдром фредерика и др.);
изменение размера полостей сердца, утолщение миокарда при ГЛЖ (гипертрофии левого желудочка);
нарушения электролитного обмена (нарушение процессов реполяризации, дистрофические и воспалительные изменения в миокарде, генетические заболевания – синдром Бругада);
ишемия, возникающая при ИБС (ишемической болезни сердца). ЭКГ позволяет отличить обратимые ишемические нарушения при стенокардии и необратимые изменения, сопровождающие инфаркт миокарда, при этом очень точно определяется локализация, размер, глубина и давность некроза;
аномалии развития проводящих путей (синдром WPW или синдром CLC);
заболевания не связанные с сердечно-сосудистой системой. По изменениям на электрокардиограмме можно выявить некоторые патологии системы органов дыхания, например, низкий вольтаж, указывает на повышенную воздушность легочной ткани при эмфиземе, наличие жидкости или воздуха в плевральной полости и др.

www.infmedserv.ru

ЭКГ как подготовиться

Вопреки мнению кардиологов, принято считать, что ЭКГ не требует особой подготовки. Исследование работы сердечной мышцы предполагает избежание стресса, усталости, и требует полного покоя. В день проведения процедуры необходимо хорошо выспаться, и проигнорировать утренние упражнения. Если процедура назначена на утреннее время, то следует избежать плотного завтрака, а лучше совсем от него отказаться. При предстоящей дневной процедуре следует ограничиться легким перекусом за 2 часа до сеанса.

Не забудьте сократить количество употребления жидкости, влияющей на работу мышцы. Откажитесь от кофе, чая и других энергетических напитков. Они поспособствуют стимулированию сердечной активности, и результаты будут искажены.

Желательно принять душ. На тело не нужно наносить средства по уходу, потому как составляющие кремов и лосьонов, поспособствуют образованию жирной пленки на поверхности, что отрицательно скажется на контакте электродов с кожей.

Непосредственно перед тем, как провести ЭКГ, постарайтесь максимально расслабиться. Посидите с закрытыми глазами, восстановите дыхание – это обеспечит ровный пульс и объективные показания прибора.

Вредно ли ЭКГ

На закономерный вопрос о том, вредно ли ЭКГ можно ответить исходя из преимуществ этого метода диагностики:

достоверность информации
безопасность и комфортность сеанса
оперативность (10мин)
отсутствие ограничений по здоровью или беременности

Как Вы уже поняли, нанести вред здоровью ЭКГ невозможно, так как этот метод основан на съеме показателей ритма сердца и не производит никаких излучений или воздействий на организм. Более того, людям, чья работа связана с постоянными физическими нагрузками, электрокардиография делается практически ежедневно, что лишний раз подтверждает его абсолютную безвредность.

Порядок проведения процедуры

Как проводится ЭКГ, если подошло назначенное время?

Вам предложат снять верхнюю одежду, чтобы ничто не препятствовало доступу к грудной клетке, и освободить голени. Места, где будут крепиться электроды, обработают спиртом, на которые нанесут специальный гель.

Следующий этап сводится к креплению манжетов и присосок. Их фиксируют на руках, в области щиколоток и груди. Десять электродов отследят ритм сердца, и выдадут зашифрованный результат.

Расшифровка результатов будет эффективной, если пациент выполнил все указания по подготовке к ЭКГ

Сердце играет роль электрического генератора. Ткани организма имеют высокую степень электропроводности, что разрешает отмечать электрические импульсы сердца, прикладывая электроды к участкам тела. Показания биопотенциалов обрабатывает электрокардиограф, и выдает данные в виде суммарной картины – распространения сигналов возбуждения по мышце в графическом изображении. Конкретнее — разность электрического напряжения.

Распространению импульса по отделам сердца способствует деполяризации клеток миокарда, во время которой часть клеток приобретает положительный заряд, другая часть — отрицательный. Так возникает разность потенциалов. В случае полной деполяризации (сокращение) или реполяризации (расслабление) клетки разность напряжения не отмечена. Прибором записывается ЭДС — электродвижущая сила сердца.

После того, как проведено ЭКГ, врач получает представление о работе органа и имеющихся отклонениях.

Электрокардиограмма способна выявить:

аритмию
ишемию
инфаркт миокарда

vse-o-gipertonii.ru
