Экг как правильно делать


Как правильно сделать экг

Электрокардиография – это графическая запись циклических изменений биоэлектрического потенциала в сердечных мышцах, снятых с поверхности тела медицинским прибором – кардиографом.

Снятие ЭКГ подразумевает регистрацию импульсов в двенадцати отведениях. Три, из которых – стандартные (I,II,III) от конечностей, 3 – усиленные от конечностей aVR, aVL, aVF и 6 – дополнительные (V).

Отведения — это области тела человека, куда присоединяются клеммы электродов, поскольку именно в этих местах наиболее выражено регистрируются электрические импульсы от сердечных мышц.

Отведения с конечностей способны регистрировать электрическую деятельность нижней (в III-м, aVF и II-м ) и боковой (в I-м и aVL ) стенки левого желудочка.

Стандартные и усиленные отведения дают возможность определить направление оси сердца, его сократительную способность и возможные повреждения

Грудные отведения с V1 по V4 отмечают процессы возбуждения/расслабления в передней части миокарда (в V1-V2-межжелудочковая перегородка; в V3-V4-собственно передняя стенка), оставшиеся два – в боковой (в V4 – верхушка, в V5-V6- собственно боковая стенка).

Техника снятие экг постоянно развивается, были определены дополнительные точки для получения данных. Грудные отведения V7-V9 снимают показатели задней стенки левого желудочка, а V3R и V4R – полностью с правого желудочка.

Устройство кардиографа

Большинство аппаратов имеют схожий принцип строения.

Схематическое изображение цепочки снятия электрокардиограммы

  • Электроды, которые нужно наложить на тело и крепления к ним (присоски, ремни и т. п.).
  • Переключатель, с помощью которого активируется пара электродов на входе в усилитель.
  • Усилитель, который увеличивает сигналы с электродов настолько, чтобы их можно было зарегистрировать, но игнорирующий фоновые помехи, например, от движения обследуемого.
  • Регистратор с функцией записи кривой кардиограммы на пленке/бумаге.
  • Фильтры, подавляющие сетевые помехи.

Перед записью кардиограммы необходимо произвести калибровку прибора – записать милливольт

Техника снятия ЭКГ перед началом записи предполагает откалибровать прибор – записать калибровочный милливольт. Это является прямой обязанностью медсестер, проводящих функциональную диагностику. Перед началом записи данных с пациента подается напряжение равное 1 милливольт, а на ленте прибор должен отобразить отклонение 10 мм. Если на ленте нет калибровки, то можно поставить под сомнение правильное показание данной кардиограммы.

Чтобы правильно снять ЭКГ, необходимо соблюдать следующий алгоритм действий.

1. Манипуляция начинается с того, что обследуемого укладывают на топчан или кушетку. Необходимо оголить запястья, лодыжки и грудную клетку. Важно следить за эмоциональным состоянием пациента, ведь любое волнение отразится на кардиограмме.

2. Производят наложение электродов. Предварительно между кожей и электродом кладут прокладку, обычно из марли, пропитанную изотоническим физиологическим раствором. Можно использовать электродную пасту, которая улучшает проводимость. Накладывать электроды и крепить их нужно на внутренней поверхности предплечья и соответственно голени.

Правила наложения электродов на верхние конечности: красный – правая, желтый – левая, на нижних: зеленый – левая, черный – правая.

Последний электрод не регистрирует показания, с его помощью система заземляется, чтобы избежать поражения электрическим током от неисправного прибора.

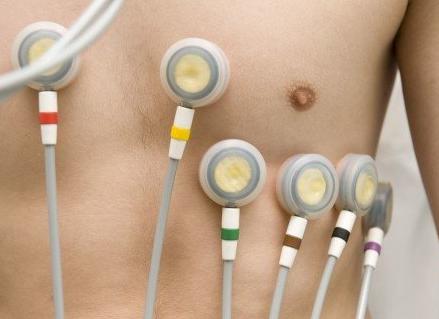

3. Грудные электроды обычно имеют присоски, так как их необходимо снимать и перемещать в процессе записи электрокардиограммы. Места их прикрепления обезжиривают и смачивают тампоном, пропитанным физиологическим раствором.

Схема расположения точек отведений на груди

Дополнительные грудные отведения V7,V8,V9 обычно снимают, когда есть необходимость уточнить картину призадне-базальной части стенки левого желудочка. Эта техника снятия ЭКГ носит название по Слопаку. Всего накладывают два электрода – желтый (индифферентный) – на руку и красный (активный) на точки в межреберье, среднеключичной, передней и аксиоллярной области.

Отведения по Небу также считают дополнительными, они двухполюсные, позволяют оценить очаговые изменения в миокарде задней, переднебоковой и верхней части передней стенки левого желудочка. Ценность методики в том, что измеряется потенциал непосредственно над районом сердца, а конечности (с которых сняты стандартные электроды) выпадают из электрической цепи. Это делает сигнал очень сильным и позволяет передавать на большие расстояния.

Для отведений по Небу используют стандартные электроды, но располагают их по определенной схеме. Точка А – переднебоковая. D – задняя, I – верхняя область передней стенки миокарда

4. После снятия любого отведения медсестра останавливает запись и только после этого переключает прибор на запись следующего отведения. Стандартные отведения записывают при спокойном дыхании, а потом III отведение дополнительно пишется при вдохе. Следующий этап – запись усиленных отведений. Для диагностики недыхательной аритмии производят регистрацию после вдоха с задержкой дыхания. По окончании записи переключатель отведений ставят в положение «О». Снимают электроды с обследуемого, места прикрепления вытирают насухо.

Влияющие факторы

Хотя техника снятия ЭКГ алгоритм имеет достаточно четкий, однако не исключены некоторые ошибки.

Также можете почитать: Расшифровка ЭКГ при инфаркте миокарда

  • Появление помех от наводных токов электросети (неправильные колебания частотой в 50 Гц).
  • Колебания, вызванные плохим контактом электрода с кожей.
  • Регистрация мышечной дрожи, если пациент обеспокоен или замерз.
  • Неправильное наложение электродов. В основном путают местами электроды на верхних конечностях и получают сигналы необычной полярности.
  • Запись дополнительных отведений без переключения регистратора с усиленных отведений на V отведения.
  • Неудачная заправка рулона термоленты в прибор, вследствие чего протяжный механизм может притормаживать и влиять на ширину регистрируемых комплексов.

С выездом на дом

Современные приборы для снятие ЭКГ достаточно компактны, для того, чтобы вызвать кардиолога для проведения обследования на дому. Портативные приборы имеют такой же класс точности показаний, как и стационарные аппараты в лечебно-диагностических учреждениях. Как правило, вместе с аппаратом используют одноразовые электроды. Кроме того, обычно врач, прибывший на вызов к пациенту, может расшифровать кардиограмму на месте, что очень удобно, а иногда и жизненно важно для тяжелых больных с острыми болями в грудной клетке, детей.

Портативный электрокардиограф может быть шести и двенадцатиканальным, что полностью соответствует потребностям диагностики

Метод электрокардиографии позволяет оценить деятельность и состояние каждого отдела сердца. Определить области ишемии и угрозу инфаркта, площадь и локализацию поражения, нарушения ритма предсердий и желудочков. Это безболезненный и достаточно простой метод, который имеет высокую информативную ценность и высокую приверженность пациентов.

ЭКГ – самый простой способ позаботиться о здоровье сердца

Уже более века прошло с тех пор, как ученые обнаружили способность сердца вырабатывать электрические импульсы в малых дозах.

Это открытие положило начало науке электрокардиологии, составной частью которой является электрокардиография. Данный раздел изучает электрический ток, возникающий в сердце, либо влияющий на него снаружи.

Электрокардиография способна регистрировать электрические потенциалы, возникающие при расслаблении и сокращении миокарда в определенном временном промежутке.

Эти импульсы распространяются по всему телу и достигают кожи.

Специальный прибор — электрокардиограф — фиксирует эти потенциалы и выдает результат в виде графического изображения, получившего название электрокардиограммы. Она может печататься на бумаге либо выводиться на экране монитора.

Электрокардиография может преследовать различные цели:

  • Провести оценку эффективности сердечных препаратов, электрокардиостимулятора и иных методов проводимой терапии.
  • Выявить и проследить динамику развития таких сердечных заболеваний, как аритмия, нарушения внутрисердечной проводимости (блокады) и обмена веществ, необходимых для работы сердца (калия, магния, кальция). Здесь же можно определить повреждения миокарда, физическое состояние органа, острые сердечные патологии и внесердечные болезни (к примеру, тромбоэмболию легочной артерии).

ЭКГ — весьма несложная процедура, практически не имеющая противопоказаний. Допускается делать ее женщинам во время беременности и даже новорожденным при выписке из роддома. В экстренных случаях кардиограмму снимает фельдшер скорой помощи в спецавтомобиле, на дому у больного и даже на улице.

Чаще всего процедуру проводят в районных поликлиниках, больницах, специализированных клиниках, санаторно-курортных учреждениях. Времени это занимает не более 10 минут и не причиняет абсолютно никакого дискомфорта обследуемому.

Однако при всех положительных сторонах есть у электрокардиографии и минусы. Здесь чаще всего отмечают кратковременность процедуры.

Принцип работы любого электрокардиографа основан на распространении сердечных импульсов. Они способны перемещаться за счет уменьшения поляризации электродов клеток. В состоянии покоя поверхности всех мышечных клеток сердца имеют положительный заряд.

В такой момент не существует разницы потенциалов и, соответственно, невозможно зарегистрировать электрическое поле.

Электрические импульсы в сердце зарождаются обычно в синоатриальном (синусовом) узле.

Он располагается возле верхней полой вены в правом предсердии. Узел представляет собой специализированные клетки, обладающие способностью к автоматической выработке электрических импульсов. Последние распространяются от синоатриального узла вначале на правое, затем — на левое предсердие.

Итогом распространения электрических сигналов по предсердиям и желудочкам становится их сокращение. Результат — поступление крови к легким и в кровеносную систему.

Кардиограмма сердца: техника регистрации и сфера применения

Регистрация электрокардиографом разницы потенциалов между двумя точками электрического поля сердца называется отведением.

При записи кардиограммы сердца стандартные отведения регистрируют от двух конечностей путем поочередного парного соединения электродов. Три стандартные позиции образуют треугольную фигуру (треугольник Эйнтховена).

Запись кардиограммы сердца проводится в спокойном состоянии пациента. В некоторых случаях специалист фиксирует ЭКГ на вдохе, попросив больного глубоко вздохнуть.

При анализе результатов ЭКГ кардиолог должен обладать необходимыми знаниями и навыками для расшифровки графического изображения.

Электрокардиографию назначают не только при имеющихся сердечных болезнях или подозрении на них. Врач может рекомендовать сделать ЭКГ в виде профилактической меры, а также при диспансеризации и ежегодном медицинском осмотре.

При отсутствии подозрений на наличие отклонений, кардиограмма сердца делается при получении медицинской книжки для устройства на работу. Детям ЭКГ делают при поступлении в садик, а по новым правилам ее обязаны предоставить руководителю спортивной секции, занимающиеся в ней ребята. Кроме того, часто ЭКГ делают беременным женщинам перед родами. В обязательном порядке должны обследоваться больные с сахарным диабетом, даже при отсутствии показаний.

Направление на исследование дает лечащий врач или кардиолог. Показаниями для срочного процедуры служат боли в области сердца, обмороки, головокружения, гипертония, отеки ног, слабость в суставах.

Электрокардиография: виды диагностики

Первым прибором, способным зарегистрировать качественную ЭКГ, стал струнный гальванометр, сконструированный В. Эйнтховеном. Его основой являлась очень тонкая нить, которая находилась в магнитном поле под определенным напряжением. Он создал новое направление в физиологии кровообращения — электрофизиологию сердца.

Первая подобная техника была весьма громоздкой и весила 270 кг.

В. Эйнтховен обозначил основные зубцы, интервалы и сегменты ЭКГ, а также рассчитаны их временные промежутки. Он же предложил систему расположения электродов на поверхности тела пациента. Этими данным пользуются кардиологи по сей день.

Зубцы — это подъемы и спады на графическом изображении. Сегментом в электрокардиографии называют участок прямой линии между двумя зубцами. Электрокардиограмма способна показать нарушения работы сердца на ранних стадиях, а также рассмотреть возможности для развития серьезных патологий.

Однако не всегда ЭКГ точно определяет наличие заболевания. Например, нарушение ритмичности сердца (аритмия) в момент проведения исследования в состоянии покоя может «затаиться» и не проявить себя.

Поэтому специалист выбирает другой метод обследования, всего их несколько:

  1. В покое — стандартный метод, используемый чаще всего. Пациент лежит на кушетке в расслабленном состоянии.
  2. С нагрузкой — во время этой процедуры врач вначале снимет показания электрокардиографа, затем попросит пациента выполнить несложное физическое упражнение (наклоны, приседания), после чего вновь обследует с помощью аппарата. Кроме того, возможно использование иных методов — велоэргометрия и тредмил-тест. В первом случае используется велоэргометр (аппарат, похожий на велотренажер с меняющимся сопротивлением педалей), во втором — тредмил (движущаяся дорожка). При каждом виде исследования на тело пациента накладывают электроды, соединенные с компьютером. Врач во время процедуры контролирует и анализирует показания.
  3. Суточное (холтеровское) мониторирование — этот способ наиболее продолжительный по времени. При его использовании, к телу обследуемого крепят клейкие электроды. Они соединяются с прибором, который крепится на поясе или носится через плечо на ремне. Весит он не более полукилограмма, поэтому не причиняет особых неудобств.

Пациент должен вести дневник, в котором указывает информацию об изменении физической активности, эмоциональных перегрузках, времени приема лекарств, сна и бодрствования. Здесь же он описывает боли в области сердца и ощущение дискомфорта, которые могут возникнуть при тех или иных занятиях.

Существует два варианта холтеровского мониторирования: полномасштабное и фрагментарное.

Первое непрерывно продолжается в течение 1-3 суток, в результате давая точную и полную информацию об отклонениях в работе сердца.

Фрагментарный мониторинг может растянуться на более длительный срок. К нему прибегают лишь тогда, когда сбои сердечной деятельности проявляются нечасто. Электрокардиография в данном случае проводится с помощью специального прибора.

Для регистрации отклонений испытуемый включает кнопку записи ЭКГ при появлении болей. Аппарат для такого исследования весьма миниатюрен: это может быть карманный вариант или прибор в виде наручных часов.

Чрезпищеводное ЭКГ рекомендуют проводить при низкой информативности стандартных методов.

Обследуемому в пищевод вводится стерильный электрод. Обычно это делается через носоглотку, реже — через рот. Пациент при этом должен делать глотательные движения. Но не стоит пугаться — зонд для чреспищеводного электрофизиологического обследования сердца (ЧЭПФИ) тонкий и его введение обычно не доставляет затруднений. В это же время на грудную клетку крепят электроды для регистрации электрокардиограммы.

Электрод вводят приблизительно на 40 см — туда, где сердце ближе всего к пищеводу. После этого начинают записывать кардиограмму, а на зонд начинают подавать слабые электрические сигналы на сердце, заставляя его чаще сокращаться.

По окончании исследования электрод удаляют из пищевода.

В электрокардиографии существуют инструментальные методики исследования работы сердечной мышцы. К ним относят, например, фонокардиография. В этом случае специальный микрофон фиксирует звуки, издаваемые при возбуждении и расслаблении сердечной мышцы. Как правило, прослушивание проводит опытный специалист с хорошим слухом, который способен отделить шумы и тоны сердца от патологических звуков.

В книге В.В.Мурашко «Электрокардиография» приведены и другие способы проведения исследования. Стоимость ее невысока, однако она будет весьма полезна тем, кто хочет овладеть основами ЭКГ.

Как правильно делать ЭКГ: подготовка и проведение процедуры

Тем, кто не знает, как правильно делать ЭКГ, можно не беспокоиться: проведение электрокардиографии не требует специальной подготовки. Однако некоторые нюансы все же существуют. За 2 часа до процедуры желательно воздержаться от приема тяжелой пищи.

Также не стоит нервничать, заниматься спортом, употреблять энергетические коктейли или алкоголь, а также крепкий кофе или чай. Женщинам перед исследованием не нужно наносить на тело лосьон или крем, следует снять любые украшения с запястий и области груди: браслеты, кольца, цепочки и т.п.

У грудных электродов есть особая груша-присоска, которая присасывается к телу за счет создаваемого вакуума. Специалист, снимающий показания, отлично знает, как правильно делать ЭКГ, поэтому вряд ли сможет перепутать провода, соединяющие присоски с прибором.

Перед началом работы аппарат обязательно прогревают (достаточно 3-5 минут). После этого корректируют положение пера самописца, давая калибровочный сигнал включением специальной кнопки.

Противопоказаний для проведения ЭКГ нет — исследование можно проводить даже грудным детям.

При этом процедура снятия данных у ребенка аналогична той, что проводится взрослым. Различным будет лишь результат — к примеру, у малышей более высокая скорость сердечного ритма.

Некоторые детишки боятся всех людей в белых халатах, поэтому могут сильно волноваться перед процедурой. Перед ее началом родителям стоит снять стресс у детей — дать любимую игрушку, показать веселую картинку или фото (можно на телефоне). Ребенку постарше можно заранее рассказать об исследовании и в игровой форме показать, как правильно делать ЭКГ.

Процедура исследования может вызвать затруднения у лиц со сложными травмами грудной клетки, с высокой степенью ожирения или чрезмерной волосистостью груди — в этом случае электроды не будут плотно прилегать к коже, и результат исследования будет искажен. К неверным результатам приведет и наличие электрокардиостимулятора.

Чрезпищеводное исследование нельзя проводить при наличии опухолей или иных заболеваний пищевода. ЭКГ с нагрузкой противопоказано при острых инфекционных заболеваниях, хронической сердечной недостаточности, ишемической болезни сердца, сложных нарушениях ритма, в остром периоде инфаркта миокарда. Также не стоит этого делать при обострении заболеваний иных систем организма — мочевыделительной, дыхательной, пищеварительной.

Нормальная кардиограмма здорового сердца и как она выглядит

У здорового взрослого человека нормальной кардиограммой (кардиограммой здорового сердца) считается кривая с синусовым ритмом.

Частота сердечных сокращений (ЧСС) составляет 60-80 ударов в минуту, ЭОС (электрическая ось сердца) — в стандартном положении.

Интервал PQ (период волны возбуждения, проходящей по предсердиям и атриовентрикулярному узлу до миокарда желудочек) — 0,12-0,18 сек. (до 0,2).

Изменений ритма или тональности (аритмия, брадикардия, тахикардия) — не обнаружено.

Учащение сердцебиения возможно у беременных женщин или излишне эмоциональных личностей. У пациентов пожилого возраста, напротив, отмечается замедление ритма сердцебиений или морфологические патологии миокарда.

Правильно расшифровать кардиограмму и описать полученные параметры ЭКГ способен лишь специалист с медицинским образованием.

Электрокардиография способна с большой точностью диагностировать различные заболевания сердечно-сосудистой системы — ишемия, отклонения в развитии проводящих путей, аневризма сердца, экстрасистолия, стенокардия и многие другие.

Самым серьезным диагнозом при электрокардиографии является инфаркт миокарда. Именно здесь можно впервые обнаружить зоны поврежденных или омертвевших тканей, определить конкретное место (в какой стенке сердца) и глубину поражения. ЭКГ легко отличает острую фазу инфаркта от старых рубцов и аневризм.

При инфаркте процедура ЭКГ проводится не один раз. В первый раз это происходит при первом контакте с больным — дома, в машине «скорой помощи» или в приемном покое больницы. В случае отсутствия изменений на графическом изображении, но при наличии симптомов процедуру повторяют через 6 часов — к этому времени признаки обычно проявляются в полную силу.

После этого диагностику проводят ежедневно, а при выздоровлении — раз в несколько дней. Таким образом, за весь период больного исследуют не менее 10 раз.

Пациент всегда должен помнить — заботу о своем здоровье следует доверять только специалисту. Это в полной мере относится и к процедуре электрокардиографии. Нельзя пренебрегать назначением врача и не стоит пытаться самому расшифровать ЭКГ, даже если есть уверенность, что итогом будет нормальная кардиограмма.

Кардиограмму здорового сердца, как и ЭКГ с отклонениями, может правильно прочитать лишь врач.

Только человек с медицинским образованием способен полученные в результате осмотра данные, клиническую симптоматику и результат исследования, оценив риск возникновения критического состояния. В противном случае есть вероятность недооценки ЭКГ, что может привести к фатальным последствиям.

Как проходит процедура снятия ЭКГ?

Электрокардиографический метод исследования сердца является самым распространенным методом диагностики заболевания сердца. С помощью этой недорогой и быстрой в проведении процедуры возможно выявить нарушения сердечного ритма, инфаркт миокарда и множество других болезней сердца. Основные вопросы, которые волнуют пациента, первый раз направляющегося на кардиограмму, это: где сделать процедуру, как делают ЭКГ, как правильно подготовиться, насколько неприятна данная процедура, какой итог ожидать.

Как работает кардиограф?

Электрокардиография является отличным способом выявления множества серьезных заболеваний

Электрокардиограф – это прибор, измеряющий биоэлектрическую активность сердечной мышцы. Известно, что сердце обладает способностью самостоятельно генерировать электрические импульсы, вызывающие сердечные сокращения. Датчики, которые крепятся на теле пациента, эти импульсы улавливают и посылают на аппарат, который записывает полученные данные на бумажную ленту в виде графика.

Подготовка к ЭКГ

Специальной подготовкой перед процедурой не требуется. Следует не переедать, последний раз покушать можно за пару часов перед исследованием, а так же важно не волноваться – процесс не займет более пяти минут и не вызовет абсолютно никаких неприятных ощущений.

При получении направления на ЭКГ врач подробно расскажет, какие действия необходимо совершить перед процедурой

Так как перед обследованием необходимо оголить верхнюю часть туловища, то стоит позаботиться о легко снимаемой одежде. Совет для женщин – не надевать колготки, их придется снять, кожа нижних конечностей должна быть свободна для дополнительных электродов. Так же для женщин не рекомендуют наносить жирные крема на кожу груди – они снижают проводимость сигнала.

Как проходит процедура?

Процедура снятия ЭКГ стандартная и очень простая:

  • Пациент раздевается по пояс, оголяет лодыжки и ложится на подготовленную кушетку около аппарата.
  • Переднюю поверхность грудной клетки обрабатывают антисептическим раствором.
  • На места наложения электродов врач наносит специальный гель (иногда вместо него кладут влажные марлевые салфетки).
  • Фиксация датчиков в соответствии с отведением на груди, а так же на руках и лодыжках.
  • Врач включает прибор и следит за процессом, при необходимости просит пациента задержать дыхание на вдохе.
  • По окончании записи врач забирает бумажную ленту с полученным графиком и снимает показания.

Процедура ЭКГ не является технически сложной, однако требует небольшой подготовки

Для успешности проводимой процедуры желательно соблюсти простые рекомендации:

  • Дыхание пациента должно быть ровным, испытуемый находится в расслабленном состоянии.
  • Обследование лучше проводить натощак или через 2 часа после трапезы.
  • Важно соблюсти правильный температурный режим в процедурной комнате – физиологическая дрожь недопустима при процедуре, она искажает полученные сведения.
  • При наличии у больного одышки его рекомендуется усадить – аритмии в этом положении выявляются лучше.

Какие существуют схемы наложения электродов?

При регистрации кардиограммы накладывают шесть электродов на поверхность груди и четыре пластинки – по две на руки и ноги. Электроды, которые помещают на конечности, помечены цветом – красный, желтый, зеленый и черный. На правую руку помещают красный датчик, на левую – желтый, зеленый датчик помещают на левую ногу, черный электрод считается заземляющим и крепится на правую ногу. Если мысленно провести линии, соединяющие все электроды на конечностях, кроме заземляющего, то получится треугольник, названный по фамилии врача – тр. Эйнтховена.

Существуют три основных отведения, различающиеся по месту крепления электродов:

  • I – верхняя левая конечность (+) и правая нога (-);
  • II – на левую нижнюю конечность (+) и правую руку (-);
  • III – на левую ногу (+) и левую верхнюю конечность (-);
  • +/- — это места подключения проводов от электродов к соответствующему полюсу на аппарате.

Существующие схемы крепления электродов при проведении ЭКГ

Помимо стандартного отведения на практике часто применяется грудное отведение. В этом случае один регистрирующий электрод располагается на самой грудной клетке, совместно с электродами на конечностях. В зависимости от места крепления главного электрода выделяют 6 грудных отведений:

  • Четвертое межреберье справа от грудины.
  • Четвертое межреберье, левая сторона грудины.
  • Между вторым и четвертым местом крепления, вблизи пятого ребра.
  • В пятом межреберье, левая средино-ключичная линия.
  • Пятое межреберье, левая передняя подмышечная линия.
  • Пятое межреберье, левая средняя подмышечная линия.

Схема крепления электродов при грудном отведении

При неинформативности перечисленных методов могут использовать дополнительные отведения. Часто приходится снимать ЭКГ на пару межреберьев выше, чем описано в стандартной методике. В практике применяются внутрипищеводное отведение, в этом случае регистрирующий датчик помещают в пищевод. Отведения Клентена, Неба – названы по фамилии открывших их ученых. В некоторых случаях записывают ЭКГ на вдохе. Для того чтобы правильно расшифровать полученные результаты, нужно специальное образование.

Что выявляет ЭКГ?

  • Ритмичность и частоту сердечных сокращений.
  • Острые и хронические заболевания сердечной мышцы.
  • Этиологию сердечных болей.
  • Структурные особенности миокарда.
  • Исправность вживленного кардиостимулятора, оценивается то, насколько правильно он работает.

Где можно сделать ЭКГ?

При желании пройти ЭКГ в целях профилактического осмотра проще всего обратиться в частную клинику, потому что далеко не в каждой государственной поликлинике дадут направление на бесплатное обследование при отсутствии четких показаний. Если вас беспокоят боли в сердце, перебои в его работе, боли за грудиной, то лучше всего обратиться к участковому терапевту, после сбора жалоб и осмотра он выпишет направление на бесплатное обследование в то отделение, где можно сделать ЭКГ.

Источники: http://serdec.ru/diagnostika/tehnika-snyatiya-ekg, http://med88.ru/kardiologija/diagnostika/jekg/, http://diagnostinfo.ru/ekg/procedura-snyatiya-ekg.html

kardiologmed.ru

Как снимать ЭКГ: описание алгоритма, схема наложения электродов и рекомендации

Сердце - самый важный орган в организме человека. Его часто сравнивают с мотором, что и неудивительно, потому что основной функцией сердца является постоянное перекачивание крови в сосудах нашего тела. Сердце работает 24 часа в сутки! Но бывает так, что оно не справляется со своими функциями из-за болезни. Безусловно, необходимо следить за общим здоровьем, в том числе и за здоровьем сердца, но это в наше время получается не у всех и не всегда.

Немного истории о появлении ЭКГ

Ещё в середине 19-го века лекари начали задумываться о том, как же отследить работу, вовремя выявить отклонения и предупредить страшные последствия функционирования больного сердца. Уже в то время врачи выявили, что в сокращающейся сердечной мышце происходят электрические явления, и стали проводить первые наблюдения и исследования на животных. Учёные из Европы начали работать над созданием специального аппарата или уникальной методики для наблюдения за работой сердца, и наконец-то был создан первый в мире электрокардиограф. Все это время наука не стояла на месте, таким образом, и в современном мире используют этот уникальный и уже усовершенствованный аппарат, на котором производят так называемую электрокардиографию, ее ещё называют сокращённо ЭКГ. Об этой методике регистрации биотоков сердца и пойдёт речь в статье.

Процедура ЭКГ

На сегодняшний день это абсолютно безболезненная и доступная каждому процедура. ЭКГ можно сделать практически в любом медицинском учреждении. Проконсультируйтесь с вашим семейным врачом, и он вам подробно расскажет, для чего необходима данная процедура, как снимать ЭКГ и где её можно пройти в вашем городе.

Краткое описание

Рассмотрим этапы того, как снимать ЭКГ. Алгоритм действий такой:

  1. Подготовка пациента к будущей манипуляции. Укладывая его на кушетку, медработник просит расслабиться и не напрягаться. Убирают все лишние предметы, если такие имеются и могут помешать записи кардиографа. Освобождают от одежды необходимые участки кожи.
  2. Приступают к наложению электродов строго в определённой последовательности и очерёдности наложения электродов.
  3. Подключают аппарат к работе при соблюдении всех правил.
  4. После того как аппарат подключён и готов к работе, приступают к записи.
  5. Снимают бумагу с записанной электрокардиограммой сердца.
  6. Выдают результат ЭКГ пациенту или доктору на руки для последующей расшифровки.

Подготовка к снятию ЭКГ

До того как вы узнаете, как снимать ЭКГ, рассмотрим, какие действия нужно произвести, чтобы подготовить пациента.

Аппарат ЭКГ есть в каждом медицинском учреждении, он находится в отдельной комнате с кушеткой для удобства пациента и медперсонала. Помещение должно быть светлым и уютным, с температурой воздуха +22...+24 градуса по Цельсию. Так как правильно снять ЭКГ можно только при условии полного спокойствия пациента, такая обстановка очень важна для проведения данной манипуляции.

Укладывают обследуемого на медицинскую кушетку. В положении лёжа тело легко расслабляется, что важно для будущей записи кардиографа и для оценки работы самого сердца. Перед тем как накладывать электроды для ЭКГ, смоченным медицинским спиртом ватным тампоном необходимо обработать нужные области рук и ног пациента. Повторная обработка этих мест производится физиологическим раствором или специальным медицинским гелем, предназначенным для этих целей. Ппациенту необходимо сохранять спокойствие во время записи кардиографа, дышать ровно, умеренно, не волноваться.

Как правильно снять ЭКГ: наложение электродов

Необходимо знать, в какой последовательности нужно накладывать электроды. Для удобства персонала, проводящего данную манипуляцию, изобретатели аппарата ЭКГ определили 4 цвета для электродов: красный, жёлтый, зелёный и чёрный. Накладываются они именно в таком порядке и никак по-другому, иначе проведение ЭКГ не будет целесообразным. Перепутать их просто недопустимо. Поэтому медперсонал, который работает с аппаратом ЭКГ, проходит специальное обучение с последующей сдачей экзамена и получением допуска или сертификата, позволяющего ему работать именно с данным аппаратом. Медработник в кабинете ЭКГ, согласно своей рабочей инструкции, должен чётко знать места наложения электродов и правильно выполнять последовательность.

Итак, электроды для рук и ног имеют вид больших зажимов, но не стоит волноваться, зажим располагается на конечности абсолютно безболезненно, эти зажимы разных цветов и накладываются на определённые места тела следующим образом:

  • Красный - запястье правой руки.
  • Жёлтый - запястье левой руки.
  • Зелёный - левая нога.
  • Чёрный - правая нога.

Наложение грудных электродов

Грудные электроды в наше время бывают разных видов, всё зависит от фирмы производителя самого аппарата ЭКГ. Они бывают одноразовыми и многоразовыми. Одноразовые более удобны в использовании, не оставляют неприятных следов раздражения на коже после снятия. Но если нет одноразовых, тогда применяют многоразовые, они по своей форме похожи на полусферы и имеют свойство присасываться. Это свойство необходимо для чёткой постановки именно в нужное место с последующей фиксацией на нужное время.

Медицинский работник, уже знающий, как снять ЭКГ, справа от пациента располагается у кушетки, для того чтобы правильно наложить электроды. Необходимо, как уже сказано, предварительно обработать кожу груди пациента спиртом, затем физиологическим раствором или медицинским гелем. Каждый грудной электрод промаркирован. Чтобы было понятнее, как снять ЭКГ, схема наложения электродов представлена ниже.

Приступаем к наложению электродов на грудь:

  1. Предварительно находим у пациента 4-е ребро и ставим под ребро первый электрод, на котором стоит цифра 1. Для того чтобы электрод успешно стал на необходимое место, нужно использовать его свойство присасывания.
  2. 2-й электрод ставим также под 4-й ребро, только с левой стороны.
  3. Затем приступаем к наложению не 3-го, а сразу 4-го электрода. Он накладывается под 5-е ребро.
  4. Электрод под номером 3 необходимо расположить между 2-м и 4-м ребром.
  5. 5-й электрод устанавливается на 5-е ребро.
  6. 6-й электрод накладываем на уровне с 5-м, но на пару сантиметров ближе к кушетке.

Перед включением аппарата для записи ЭКГ ещё раз проверяем правильность и надёжность наложенных электродов. Только после этого можно включить электрокардиограф. Перед этим необходимо выставить скорость движения бумаги и настроить другие показатели. Во время записи пациент должен находиться в состоянии полного покоя! По окончании работы аппарата можно снять бумагу с записью кардиографа и отпустить пациента.

Снимаем ЭКГ детям

Поскольку возрастных ограничений для проведения ЭКГ нет, снимать ЭКГ детям тоже можно. Делают эту процедуру так же, как и взрослым, начиная с любого возраста, включая период новорожденности (как правило, в таком раннем возрасте ЭКГ делают исключительно для устранения подозрений на порок сердца).

Единственное различие между тем, как снять ЭКГ взрослому и ребенку, заключается в том, что к ребёнку нужен особый подход, ему нужно всё объяснить и показать, успокоить при необходимости. Электроды на теле ребёнка фиксируются на тех же местах, что и у взрослых, и должны соответствовать возрасту ребёнка. Как накладывать электроды для ЭКГ на тело, вы уже ознакомлены. Чтобы не разволновать маленького пациента, важно следить за тем, чтобы ребёнок не двигался во время проведения процедуры, всячески поддерживать его и объяснять всё, что происходит.

Очень часто педиатры при назначении ЭКГ детям рекомендуют дополнительные пробы, с физической нагрузкой или с назначением того или иного препарата. Эти пробы проводятся для того, чтобы вовремя выявить отклонения в работе сердца ребёнка, правильно диагностировать то или иное заболевание сердца, вовремя назначить лечение или развеять страхи родителей и врачей.

Как снять ЭКГ. Схема

Для того чтобы прочитать правильно запись на бумажной ленте, которую в конце процедуры выдаёт нам аппарат ЭКГ, безусловно, необходимо иметь медицинское образование. Запись должен внимательно изучить врач - терапевт или кардиолог, для того чтобы своевременно и точно установить диагноз пациенту. Итак, о чём же может нам рассказать непонятная кривая линия, состоящая из зубцов, отдельных сегментов с интервалами? Попробуем разобраться в этом.

Запись проанализирует, насколько регулярны сокращения сердца, выявит частоту сердечных сокращений, очаг возбуждения, проводящую способность сердечной мышцы, определение сердца по отношению к осям, состояние так называемого в медицине сердечных зубцов.

Сразу после прочтения кардиограммы опытный доктор сможет поставить диагноз и назначить лечение либо даст необходимые рекомендации, что значительно ускорит процесс выздоровления или убережёт от серьёзных осложнений, и самое главное - вовремя произведённая ЭКГ сможет спасти жизнь человека.

Нужно учесть то, что кардиограмма взрослого отличается от кардиограммы ребёнка или беременной женщины.

Снимают ли ЭКГ беременным женщинам

В каких же случаях назначают пройти электрокардиограмму сердца беременной женщине? Если на очередном приёме у акушера-гинеколога пациентка пожалуется на боль за грудиной, одышку, большие колебания при контроле артериального давления, головные боли, обмороки, головокружения, то, скорее всего, опытный врач назначит эту процедуру, дабы вовремя отклонить плохие подозрения и избежать неприятных последствий для здоровья будущей мамочки и её малыша. Противопоказаний для прохождения ЭКГ во время беременности нет.

Некоторые рекомендации перед запланированной процедурой прохождения ЭКГ

Перед тем как снимать ЭКГ, пациент обязательно должен быть проинструктирован о том, какие условия нужно выполнить накануне и в день снятия.

  • Накануне рекомендуют избегать нервных перенапряжений, а длительность сна должна быть не менее 8 часов.
  • В день сдачи необходим небольшой завтрак из пищи, которая легко усваивается, обязательное условие - не переедать.
  • Исключить за 1 день продукты, которые влияют на работу сердца, например, крепкий кофе или чай, острые приправы, алкогольные напитки, а также курение.
  • Не наносить на кожу рук, ног, грудной клетки крем и лосьоны, действие жирных кислот которых могут ухудшить впоследствии проводимость медицинского геля на коже перед наложением электродов.
  • Необходимо абсолютное спокойствие, перед тем как сдать ЭКГ и во время самой процедуры.
  • Обязательно в день процедуры исключить физические нагрузки.
  • Перед самой процедурой необходимо спокойно посидеть около 15-20 минут, дыхание спокойное, равномерное.

Если у обследуемого наблюдается сильная одышка, то ему нужно проходить ЭКГ не лежа, а сидя, поскольку именно в таком положении тела аппарат сможет чётко записать сердечную аритмию.

Кардиологи рекомендуют проходить процедуру всем людям, без исключения, после 40 лет один раз в год.

Безусловно, есть состояния, при которых проводить ЭКГ категорически нельзя, а именно:

  • При остром инфаркте миокарда.
  • Нестабильной стенокардии.
  • Сердечной недостаточности.
  • Некоторых видах аритмии неясной этиологии.
  • Тяжёлых формах стеноза аорты.
  • Синдроме ТЭЛА (тромбоэмболии легочной артерии).
  • Расслоении аневризмы аорты.
  • Острых воспалительных заболеваниях мышцы сердца и околосердечных мышц.
  • Тяжёлых инфекционных заболеваниях.
  • Тяжёлых психических заболеваниях.

ЭКГ при зеркальном расположением внутренних органов

Ззеркальное расположение внутренних органов подразумевает их расположение в другом порядке, когда сердце находится не слева, а справа. То же касается и других органов. Это довольно редкое явление, тем не менее оно встречается. Когда пациенту с зеркальным расположением внутренних органов назначают пройти ЭКГ, он должен предупредить о своей особенности медсестру, которая будет производить данную процедуру. У молодых специалистов, работающих с людьми с зеркальным расположением внутренних органов, в таком случае возникает вопрос: как снять ЭКГ? Справа (алгоритм снятия в принципе тот же) электроды располагаются на теле в том же порядке, что у обычных пациентов ставились бы слева.

Берегите своё здоровье и здоровье своих близких!

fb.ru

Как правильно делать экг

Примененный в практических целях в 70-х годах 19 века англичанином А. Уоллером аппарат, записывающий электрическую активность сердца, продолжает верой и правдой служить человечеству по сей день. Конечно, почти за 150 лет он претерпевал многочисленные изменения и усовершенствования, однако принцип его работы, основанный на записи электрических импульсов, распространяющихся в сердечной мышце, остался прежним.

Сейчас практически каждая бригада скорой помощи снабжена переносным, легким и мобильным электрокардиографом, который позволяет быстро снять ЭКГ, не терять драгоценных минут, диагностировать острую сердечную патологию и оперативно доставить больного в стационар. Для крупноочагового инфаркта миокарда, тромбоэмболии легочной артерии и других заболеваний, требующих принятия экстренных мер, счет идет на минуты, поэтому снятая в срочном порядке электрокардиограмма ежедневно спасает не одну жизнь.

Расшифровка ЭКГ для врача кардиологической бригады – дело обычное и, если она указывает на наличие острой сердечно-сосудистой патологии, то бригада немедленно, включив сирену, отправляется в больницу, где, минуя приемный покой, доставят больного в блок интенсивной терапии для оказания срочной помощи. Диагноз-то с помощью ЭКГ уже поставлен и время не потеряно.

Пациентам хочется знать…

Да, пациентам хочется знать, что же обозначают непонятные зубцы на ленте, оставленные самописцем, поэтому, прежде чем зайти к врачу, пациенты хотят сами расшифровать ЭКГ. Однако все не так просто и для того, чтобы понять «мудреную» запись, нужно знать, что представляет собой человеческий «мотор».

Сердце млекопитающих, к которым относится и человек, состоит из 4 камер: двух предсердий, наделенных вспомогательными функциями и имеющих сравнительно тонкие стенки, и двух желудочков, несущих на себе основную нагрузку. Левый и правый отдел сердца также различаются между собой. Обеспечение кровью малого круга менее затруднительно для правого желудочка, чем выталкивание крови в большой круг кровообращения левым. Поэтому левый желудочек более развит, но и страдает больше. Однако не глядя на разницу, оба отдела сердца должны работать равномерно и слаженно.

Сердце по своей структуре и электрической активности неоднородно, поскольку сократимые элементы (миокард) и несократимые (нервы, сосуды, клапаны, жировая клетчатка) отличаются между собой различной степенью электрического ответа.

Обычно больные, особенно старшего возраста, беспокоятся: нет ли  признаков инфаркта миокарда на ЭКГ, что вполне понятно. Однако для этого нужно больше узнать о сердце и кардиограмме. И мы постараемся предоставить такую возможность, рассказав о зубцах, интервалах и отведениях и, конечно, о некоторых распространенных сердечных заболеваниях.

Способности сердца

О специфических функциях сердца впервые мы узнаем еще со школьных учебников, поэтому представляем, что сердце обладает:

  1. Автоматизмом, обусловленным самопроизвольной выработкой импульсов, которые затем вызывают его возбуждение;
  2. Возбудимостью или способностью сердца активизироваться под воздействием возбуждающих импульсов;
  3. Проводимостью или «умением» сердца обеспечивать проведение импульсов от места их возникновения до сократительных структур;
  4. Сократимостью, то есть, способностью сердечной мышцы осуществлять сокращения и расслабления под управлением импульсов;
  5. Тоничностью, при которой сердце в диастоле не теряет свою форму и обеспечивает непрерывную циклическую деятельность.

В целом, мышца сердца в спокойном состоянии (статическая поляризация) электронейтральна, а биотоки (электрические процессы) в ней формируются при воздействии возбуждающих импульсов.

Биотоки в сердце можно записать

Электрические процессы в сердце обусловлены движением ионов натрия (Na+), которые первоначально находятся снаружи миокардиальной клетки, внутрь ее и движением ионов калия (К+), устремляющихся изнутри клетки наружу. Это перемещение создает условия для изменения трансмембранных потенциалов во время всего сердечного цикла и повторяющихся деполяризаций (возбуждение, затем сокращение) и реполяризаций  (переход в первоначальное состояние). Электрической активностью обладают все миокардиальные клетки, однако медленная спонтанная деполяризация свойственна лишь клеткам проводящей системы, почему они и способны к автоматизму.

Возбуждение, распространяющееся посредством проводящей системы, последовательно охватывает отделы сердца. Начинаясь в синусно-предсердном (синусовом) узле (стенки правого предсердия), который обладает максимальным автоматизмом, импульс проходит через предсердные мышцы, атриовентрикулярный узел, пучок Гиса с его ножками и направляется к желудочкам, возбуждая при этом отделы проводящей системы еще до проявления собственного автоматизма.

Возбуждение, возникающее на наружной поверхности миокарда, оставляет эту часть электронегативный по отношению к участкам, которых возбуждение не коснулось. Однако ввиду того, что ткани организма обладают электропроводностью, биотоки проецируются на поверхность тела и могут быть зарегистрированы и записаны на движущуюся ленту в виде кривой – электрокардиограммы. ЭКГ состоит из зубцов, которые повторяются после каждого сердечного сокращения, и показывает посредством их о тех нарушениях, которые есть в человеческом сердце.

Как снимают ЭКГ?

На этот вопрос, пожалуй, могут ответить многие. Сделать ЭКГ при необходимости тоже не составит никакого труда – электрокардиограф есть в каждой поликлинике. Техника снятия ЭКГ? Это только кажется на первый взгляд, что она всем так уж знакома, а между тем, ее знают лишь медработники, прошедшие специальное обучение по снятию электрокардиограммы. Но вряд ли стоит нам вдаваться в подробности, поскольку к такой работе без подготовки нас все равно никто не допустит.

Пациентам нужно знать, как правильно подготовиться: то есть, желательно не наедаться, не курить, не употреблять алкогольные напитки и лекарства, не увлекаться тяжелым физическим трудом и не пить кофе перед процедурой, иначе можно обмануть ЭКГ. Уж тахикардия точно будет обеспечена, если не что-то другое.

Итак, совершенно спокойный пациент раздевается до пояса, освобождает ноги и укладывается на кушетку, а медсестра специальным раствором смажет нужные места (отведения), наложит электроды, от которых к аппарату идут провода разных цветов, и снимет кардиограмму.

Ее потом расшифрует врач, но если интересно, можно попробовать самостоятельно разобраться в своих зубцах и интервалах.

Зубцы, отведения, интервалы

Возможно, этот раздел будет не всем интересен, тогда его можно пропустить, но для тех, кто пытается разобраться в своей ЭКГ самостоятельно, может оказаться полезным.

Зубцы в ЭКГ обозначаются с помощью латинских букв: P, Q, R, S, T, U, где каждая из них отражает состояние различных отделов сердца:

  • Р – деполяризация предсердий;
  • Комплекс зубцов QRS – деполяризация желудочков;
  • Т – реполяризация желудочков;
  • Маловыраженный зубец U может указывать на реполяризацию дистальных участков проводящей системы желудочков.

Направленные вверх зубцы принято считать положительными, а те, которые уходят вниз – отрицательными. При этом, выраженные зубцы Q и S, будучи всегда отрицательными, идут за зубцом R, который всегда положительный.

Для записи ЭКГ, как правило, используется 12 отведений:

  • 3 стандартных – I, II, III;
  • 3 усиленных однополюсных отведения от конечностей (по Гольдбергеру);
  • 6 усиленных однополюсных грудных (по Вильсону).

В некоторых случаях (аритмии, аномальное расположение сердца) возникает необходимость применения дополнительных однополюсных грудных и двухполюсных отведений и  по Нэбу (D, А, I).

При расшифровке результатов ЭКГ проводят измерение продолжительности интервалов между ее составляющими. Этот расчет необходим для оценки частоты ритма, где форма и величина зубцов в разных отведениях будет показателем характера ритма, происходящих электрических явлений в сердце и (в некоторой степени) электрической активности отдельных участков миокарда, то есть, электрокардиограмма показывает, как работает наше сердце в тот или иной период.

Видео: урок по зубцам, сегментам и интервалам ЭКГ

Анализ ЭКГ

Более строгая расшифровка ЭКГ производится с помощью анализа и расчета площади зубцов при использовании специальных отведений (векторная теория), однако в практике, в основном, обходятся таким показателем, как направление электрической оси, которая представляет собой суммарный вектор QRS. Понятно, что у каждого грудная клетка устроена по-своему и сердце не имеет такого уж строгого расположения, весовое соотношение желудочков и проводимость внутри них тоже у всех разная, поэтому при расшифровке и указывается горизонтальное или вертикальное направление этого вектора.

Анализ ЭКГ врачи осуществляют в последовательном порядке, определяя норму и нарушения:

  1. Оценивают сердечный ритм и измеряет частоту сердечных сокращений (при нормальной ЭКГ – ритм синусовый, ЧСС – от 60 до 80 ударов в минуту);
  2. Рассчитывают интервалы (QT, норма – 390-450 мс), характеризующие продолжительность фазы сокращения (систолы) по специальной формуле (чаще использую формулу Базетта).  Если этот интервал удлиняется, то врач вправе заподозрить ИБС, атеросклероз, миокардит, ревматизм. А гиперкальциемия, наоборот, приводит к укорочению интервала QT. Отраженную посредством интервалов проводимость импульсов, рассчитывают с помощью компьютерной программы, что значительно повышает достоверность результатов;
  3. Положение ЭОС начинают рассчитывать от изолинии по высоте зубцов (в норме R всегда выше S) и если S превышает R, а ось отклоняется вправо, то думают о нарушениях деятельности правого желудочка, если наоборот – влево, и при этом высота  S больше R в II и III отведениях – подозревают гипертрофию левого желудочка;
  4. Изучают комплекс QRS, который формируется при проведении электрических импульсов к мышце желудочков и определяет деятельность последних (норма – отсутствие патологического зубца  Q, ширина комплекса не более 120 мс). В случае, если данный интервал смещается, то говорят о блокадах (полных и частичных) ножек пучка Гиса или нарушении проводимости. Причем неполная блокада правой ножки пучка Гиса является электрокардиографическим критерием  гипертрофии правого желудочка, а неполная блокада левой ножки пучка Гиса – может указывать на гипертрофию левого;
  5. Описывают сегменты ST, которые отражают период восстановления исходного состояния сердечной мышцы после ее полной деполяризации (в норме находится на изолинии) и зубец Т, характеризующий процесс реполяризации обоих желудочков, который направлен вверх, ассиметричен, его амплитуда ниже зубца по продолжительности он длиннее комплекса QRS.

Работу по расшифровке проводит только врач, правда, некоторые фельдшера скорой помощи часто встречающуюся патологию прекрасно распознают, что очень важно в экстренных случаях.  Но для начала все-таки нужно знать норму ЭКГ.

Так выглядит кардиограмма здорового человека, сердце которого работает ритмично и правильно, но что обозначает эта запись,  далеко не каждый знает, которая может изменяться при различных физиологических состояниях, например беременности.  У беременных сердце занимает другое положение в грудной клетке, поэтому смещается электрическая ось. К тому же, в зависимости от срока, добавляется нагрузка на сердце. ЭКГ при беременности и будет отражать эти изменения.

Отличны показатели кардиограммы и у детей, они будут «расти» вместе с малышом, поэтому и меняться будут соответственно возрасту, лишь после 12 лет электрокардиограмма ребенка начинает приближаться к ЭКГ взрослого человека.

Самый неутешительный диагноз: инфаркт

Самым серьезным диагнозом на ЭКГ, разумеется, является инфаркт миокарда, в распознавании которого кардиограмме принадлежит главная роль, ведь именно она (первая!) находит зоны некроза, определяет  локализацию и глубину поражения, может отличить острый инфаркт от аневризм и рубцов прошлого.

Классическими признаками инфаркта миокарда на ЭКГ считают регистрацию глубокого зубца Q (OS), возвышение сегмента ST, который деформирует  R, сглаживая его, и появление в дальнейшем отрицательного остроконечного равнобедренного зубца Т. Такое возвышение сегмента  ST визуально напоминает кошачью спинку («кошка»). Однако различают инфаркт миокарда с зубцом Q и без него.

Видео: признаки инфаркта на ЭКГ

 Когда с сердцем что-то не так

Часто в заключениях ЭКГ можно встретить выражение: «Гипертрофия левого желудочка».  Как правило, такую кардиограмму имеют люди , сердце которых длительное время несло дополнительную нагрузку, например, при ожирении. Понятно, что левому желудочку в подобных ситуациях приходится нелегко. Тогда электрическая ось отклоняется влево, а S становится больше R.

Видео: гипертрофии сердца на ЭКГ

Синусовая аритмия – явление интересное и пугаться его не следует, поскольку она присутствует у здоровых людей и не дает ни симптомов, ни последствий, скорее, служит для отдыха сердца, поэтому считается кардиограммой здорового человека.

Видео: аритмии на ЭКГ

Нарушение внутрижелудочковой проводимости импульсов проявляется в атриовентрикулярных блокадах и блокадах ножек пучка Гиса. Блокада правой ножки пучка Гиса — высокий и широкий зубец R в правых грудных отведениях, при блокаде левой ножки — маленький R и широкий глубокий S зубец  в правых грудных отведениях, в левых грудных — R расширен и зазубрен. Для обеих ножек характерно расширение желудочкового комплекса и его деформация.

Атриовентрикулярные блокады, вызывающие нарушение внутрижелудочковой проводимости, выражаются тремя степенями, которые определяются тем, как проведение достигает желудочков: медленно, иногда или вовсе не достигает.

Но все это, можно сказать, «цветочки», поскольку симптомов или вовсе нет, или они имеют не такое уж страшное проявление, например, могут случиться одышка, головокружение и утомляемость при атриовентрикулярной блокаде, да и то лишь в 3 степени, а 1 ее степень для молодых тренированных людей вообще очень свойственна.

Видео: блокады на ЭКГ

Видео: блокады ножек пучка Гиса на ЭКГ

Метод Холтера

ХМ ЭКГ – что ж это за аббревиатура такая непонятная? А так называют длительную и непрерывную регистрацию электрокардиограммы с помощью переносного портативного магнитофона, который и записывает ЭКГ на магнитную ленту (метод Холтера). Такая электрокардиография применяется с целью уловить и зарегистрировать различные нарушения, которые возникают периодически, поэтому обычная ЭКГ не всегда способна их распознать. Кроме того, отклонения могут происходить в определенное время или в определенных условиях, поэтому, чтобы сопоставить эти параметры с записью ЭКГ, больной ведет очень подробный дневник. В нем он описывает свои ощущения, фиксирует время отдыха, сна, бодрствования, любую активную деятельность, отмечает симптомы и проявления заболевания. Длительность такого мониторирования зависит от того, с какой целью было назначено исследование, однако, поскольку наиболее распространенной является регистрация ЭКГ в течение суток, его называют суточным, хотя современная аппаратура позволяет проводить мониторинг и до 3 суток. А имплантированный под кожу прибор – и того дольше.

Суточное холтеровское мониторирование назначается при нарушениях ритма и проводимости, безболевых формах ишемической болезни сердца, стенокардии Принцметала и других патологических состояниях. Также показаниями к применению холтера является наличие у больного искусственного водителя ритма (контроль над его функционированием) и применение антиаритмических лекарственных средств и препаратов для лечения ишемии.

Подготовиться к холтеровскому мониторингу тоже просто, однако мужчинам места прикрепления электродов следует побрить, поскольку волосяной покров будет искажать запись. Хоть и считается, что суточное мониторирование особой подготовки не требует, однако больного, как правило, информируют, что ему можно, а чего нельзя. Конечно, нельзя погружаться в ванну, аппарат не любит водных процедур. Есть такие, которые и душ не приемлют, тут уж только терпеть остается, к сожалению. Чувствителен прибор к магнитам, микроволнам, металлодетекторам и высоковольтным линиям, поэтому лучше не испытывать его на прочность, он все равно запишет неправильно. Не нравится ему синтетика и всяческие украшения из металла, поэтому на время следует перейти на хлопковую одежду, а о бижутерии забыть.

Видео: врач о холтеровском мониторировании

Велосипед и ЭКГ

Все о таком велосипеде что-то слышали, но не все на нем бывали (да и не всем можно). Дело в том, что скрытые формы недостаточности коронарного кровообращения, нарушения возбудимости и проводимости плохо выявляются на ЭКГ, снятой в покое, поэтому принято применять так называемую велоэргометрическую пробу, при которой кардиограмма регистрируется с применением дозированных нарастающих (бывает и постоянных) нагрузок. Во время проведения ЭКГ с нагрузкой параллельно контролируется общая реакция пациента на эту процедуру, артериальное давление и пульс.

Максимальная частота пульса при велоэрггометрическом тесте зависит от возраста и составляет 200 ударов минус количество лет, то есть, 20-летние могут и 180 уд/мин себе позволить, а вот в 60 лет уже 130 уд/мин будет пределом.

Велоэргометрическая проба назначается, если необходимо:

  • Уточнить поставленный диагноз ИБС, нарушений ритма и проводимости, протекающих в скрытой форме;
  • Оценить эффективность лечения ишемической болезни сердца;
  • Выбрать медикаментозные препараты при установленном диагнозе ИБС;
  • Подобрать режимы тренировок и нагрузок в период реабилитации больных, перенесших инфаркт миокарда (до истечения месяца от начала ИМ это возможно лишь в специализированных клиниках!);
  • Дать прогностическую оценку состоянию пациентов, страдающих ишемической болезнью сердца.

Однако проведение ЭКГ с нагрузкой имеет и свои противопоказания, в частности, подозрение на инфаркт миокарда, стенокардия напряжения, аневризмы аорты, некоторые экстрасистолии, хроническая сердечная недостаточность в определенной стадии, нарушение мозгового кровообращения и тромбофлебит являются препятствием к проведению теста. Эти противопоказания являются абсолютными.

Кроме этого, существует ряд относительных противопоказаний:  некоторые пороки сердца, артериальная гипертензия, пароксизмальная тахикардия, частая экстрасистолия, атриовентрикулярная блокада и др.

sosudinfo.ru

Немного истории о появлении ЭКГ

Ещё в середине 19-го века лекари начали задумываться о том, как же отследить работу, вовремя выявить отклонения и предупредить страшные последствия функционирования больного сердца. Уже в то время врачи выявили, что в сокращающейся сердечной мышце происходят электрические явления, и стали проводить первые наблюдения и исследования на животных. Учёные из Европы начали работать над созданием специального аппарата или уникальной методики для наблюдения за работой сердца, и наконец-то был создан первый в мире электрокардиограф. Все это время наука не стояла на месте, таким образом, и в современном мире используют этот уникальный и уже усовершенствованный аппарат, на котором производят так называемую электрокардиографию, ее ещё называют сокращённо ЭКГ. Об этой методике регистрации биотоков сердца и пойдёт речь в статье.

Процедура ЭКГ

На сегодняшний день это абсолютно безболезненная и доступная каждому процедура. ЭКГ можно сделать практически в любом медицинском учреждении. Проконсультируйтесь с вашим семейным врачом, и он вам подробно расскажет, для чего необходима данная процедура, как снимать ЭКГ и где её можно пройти в вашем городе.

Краткое описание

Рассмотрим этапы того, как снимать ЭКГ. Алгоритм действий такой:

  1. Подготовка пациента к будущей манипуляции. Укладывая его на кушетку, медработник просит расслабиться и не напрягаться. Убирают все лишние предметы, если такие имеются и могут помешать записи кардиографа. Освобождают от одежды необходимые участки кожи.
  2. Приступают к наложению электродов строго в определённой последовательности и очерёдности наложения электродов.
  3. Подключают аппарат к работе при соблюдении всех правил.
  4. После того как аппарат подключён и готов к работе, приступают к записи.
  5. Снимают бумагу с записанной электрокардиограммой сердца.
  6. Выдают результат ЭКГ пациенту или доктору на руки для последующей расшифровки.

Подготовка к снятию ЭКГ

До того как вы узнаете, как снимать ЭКГ, рассмотрим, какие действия нужно произвести, чтобы подготовить пациента.

Аппарат ЭКГ есть в каждом медицинском учреждении, он находится в отдельной комнате с кушеткой для удобства пациента и медперсонала. Помещение должно быть светлым и уютным, с температурой воздуха +22…+24 градуса по Цельсию. Так как правильно снять ЭКГ можно только при условии полного спокойствия пациента, такая обстановка очень важна для проведения данной манипуляции.

Укладывают обследуемого на медицинскую кушетку. В положении лёжа тело легко расслабляется, что важно для будущей записи кардиографа и для оценки работы самого сердца. Перед тем как накладывать электроды для ЭКГ, смоченным медицинским спиртом ватным тампоном необходимо обработать нужные области рук и ног пациента. Повторная обработка этих мест производится физиологическим раствором или специальным медицинским гелем, предназначенным для этих целей. Ппациенту необходимо сохранять спокойствие во время записи кардиографа, дышать ровно, умеренно, не волноваться.

Как правильно снять ЭКГ: наложение электродов

Необходимо знать, в какой последовательности нужно накладывать электроды. Для удобства персонала, проводящего данную манипуляцию, изобретатели аппарата ЭКГ определили 4 цвета для электродов: красный, жёлтый, зелёный и чёрный. Накладываются они именно в таком порядке и никак по-другому, иначе проведение ЭКГ не будет целесообразным. Перепутать их просто недопустимо. Поэтому медперсонал, который работает с аппаратом ЭКГ, проходит специальное обучение с последующей сдачей экзамена и получением допуска или сертификата, позволяющего ему работать именно с данным аппаратом. Медработник в кабинете ЭКГ, согласно своей рабочей инструкции, должен чётко знать места наложения электродов и правильно выполнять последовательность.

Итак, электроды для рук и ног имеют вид больших зажимов, но не стоит волноваться, зажим располагается на конечности абсолютно безболезненно, эти зажимы разных цветов и накладываются на определённые места тела следующим образом:

  • Красный — запястье правой руки.
  • Жёлтый — запястье левой руки.
  • Зелёный — левая нога.
  • Чёрный — правая нога.

Наложение грудных электродов

Грудные электроды в наше время бывают разных видов, всё зависит от фирмы производителя самого аппарата ЭКГ. Они бывают одноразовыми и многоразовыми. Одноразовые более удобны в использовании, не оставляют неприятных следов раздражения на коже после снятия. Но если нет одноразовых, тогда применяют многоразовые, они по своей форме похожи на полусферы и имеют свойство присасываться. Это свойство необходимо для чёткой постановки именно в нужное место с последующей фиксацией на нужное время.

Медицинский работник, уже знающий, как снять ЭКГ, справа от пациента располагается у кушетки, для того чтобы правильно наложить электроды. Необходимо, как уже сказано, предварительно обработать кожу груди пациента спиртом, затем физиологическим раствором или медицинским гелем. Каждый грудной электрод промаркирован. Чтобы было понятнее, как снять ЭКГ, схема наложения электродов представлена ниже.

Приступаем к наложению электродов на грудь:

  1. Предварительно находим у пациента 4-е ребро и ставим под ребро первый электрод, на котором стоит цифра 1. Для того чтобы электрод успешно стал на необходимое место, нужно использовать его свойство присасывания.
  2. 2-й электрод ставим также под 4-й ребро, только с левой стороны.
  3. Затем приступаем к наложению не 3-го, а сразу 4-го электрода. Он накладывается под 5-е ребро.
  4. Электрод под номером 3 необходимо расположить между 2-м и 4-м ребром.
  5. 5-й электрод устанавливается на 5-е ребро.
  6. 6-й электрод накладываем на уровне с 5-м, но на пару сантиметров ближе к кушетке.

Перед включением аппарата для записи ЭКГ ещё раз проверяем правильность и надёжность наложенных электродов. Только после этого можно включить электрокардиограф. Перед этим необходимо выставить скорость движения бумаги и настроить другие показатели. Во время записи пациент должен находиться в состоянии полного покоя! По окончании работы аппарата можно снять бумагу с записью кардиографа и отпустить пациента.

Снимаем ЭКГ детям

Поскольку возрастных ограничений для проведения ЭКГ нет, снимать ЭКГ детям тоже можно. Делают эту процедуру так же, как и взрослым, начиная с любого возраста, включая период новорожденности (как правило, в таком раннем возрасте ЭКГ делают исключительно для устранения подозрений на порок сердца).

Единственное различие между тем, как снять ЭКГ взрослому и ребенку, заключается в том, что к ребёнку нужен особый подход, ему нужно всё объяснить и показать, успокоить при необходимости. Электроды на теле ребёнка фиксируются на тех же местах, что и у взрослых, и должны соответствовать возрасту ребёнка. Как накладывать электроды для ЭКГ на тело, вы уже ознакомлены. Чтобы не разволновать маленького пациента, важно следить за тем, чтобы ребёнок не двигался во время проведения процедуры, всячески поддерживать его и объяснять всё, что происходит.

Очень часто педиатры при назначении ЭКГ детям рекомендуют дополнительные пробы, с физической нагрузкой или с назначением того или иного препарата. Эти пробы проводятся для того, чтобы вовремя выявить отклонения в работе сердца ребёнка, правильно диагностировать то или иное заболевание сердца, вовремя назначить лечение или развеять страхи родителей и врачей.

Как снять ЭКГ. Схема

Для того чтобы прочитать правильно запись на бумажной ленте, которую в конце процедуры выдаёт нам аппарат ЭКГ, безусловно, необходимо иметь медицинское образование. Запись должен внимательно изучить врач — терапевт или кардиолог, для того чтобы своевременно и точно установить диагноз пациенту. Итак, о чём же может нам рассказать непонятная кривая линия, состоящая из зубцов, отдельных сегментов с интервалами? Попробуем разобраться в этом.

Запись проанализирует, насколько регулярны сокращения сердца, выявит частоту сердечных сокращений, очаг возбуждения, проводящую способность сердечной мышцы, определение сердца по отношению к осям, состояние так называемого в медицине сердечных зубцов.

Сразу после прочтения кардиограммы опытный доктор сможет поставить диагноз и назначить лечение либо даст необходимые рекомендации, что значительно ускорит процесс выздоровления или убережёт от серьёзных осложнений, и самое главное — вовремя произведённая ЭКГ сможет спасти жизнь человека.

Нужно учесть то, что кардиограмма взрослого отличается от кардиограммы ребёнка или беременной женщины.

Снимают ли ЭКГ беременным женщинам

В каких же случаях назначают пройти электрокардиограмму сердца беременной женщине? Если на очередном приёме у акушера-гинеколога пациентка пожалуется на боль за грудиной, одышку, большие колебания при контроле артериального давления, головные боли, обмороки, головокружения, то, скорее всего, опытный врач назначит эту процедуру, дабы вовремя отклонить плохие подозрения и избежать неприятных последствий для здоровья будущей мамочки и её малыша. Противопоказаний для прохождения ЭКГ во время беременности нет.

Некоторые рекомендации перед запланированной процедурой прохождения ЭКГ

Перед тем как снимать ЭКГ, пациент обязательно должен быть проинструктирован о том, какие условия нужно выполнить накануне и в день снятия.

  • Накануне рекомендуют избегать нервных перенапряжений, а длительность сна должна быть не менее 8 часов.
  • В день сдачи необходим небольшой завтрак из пищи, которая легко усваивается, обязательное условие — не переедать.
  • Исключить за 1 день продукты, которые влияют на работу сердца, например, крепкий кофе или чай, острые приправы, алкогольные напитки, а также курение.
  • Не наносить на кожу рук, ног, грудной клетки крем и лосьоны, действие жирных кислот которых могут ухудшить впоследствии проводимость медицинского геля на коже перед наложением электродов.
  • Необходимо абсолютное спокойствие, перед тем как сдать ЭКГ и во время самой процедуры.
  • Обязательно в день процедуры исключить физические нагрузки.
  • Перед самой процедурой необходимо спокойно посидеть около 15-20 минут, дыхание спокойное, равномерное.

Если у обследуемого наблюдается сильная одышка, то ему нужно проходить ЭКГ не лежа, а сидя, поскольку именно в таком положении тела аппарат сможет чётко записать сердечную аритмию.

Кардиологи рекомендуют проходить процедуру всем людям, без исключения, после 40 лет один раз в год.

Безусловно, есть состояния, при которых проводить ЭКГ категорически нельзя, а именно:

  • При остром инфаркте миокарда.
  • Нестабильной стенокардии.
  • Сердечной недостаточности.
  • Некоторых видах аритмии неясной этиологии.
  • Тяжёлых формах стеноза аорты.
  • Синдроме ТЭЛА (тромбоэмболии легочной артерии).
  • Расслоении аневризмы аорты.
  • Острых воспалительных заболеваниях мышцы сердца и околосердечных мышц.
  • Тяжёлых инфекционных заболеваниях.
  • Тяжёлых психических заболеваниях.

ЭКГ при зеркальном расположением внутренних органов

Ззеркальное расположение внутренних органов подразумевает их расположение в другом порядке, когда сердце находится не слева, а справа. То же касается и других органов. Это довольно редкое явление, тем не менее оно встречается. Когда пациенту с зеркальным расположением внутренних органов назначают пройти ЭКГ, он должен предупредить о своей особенности медсестру, которая будет производить данную процедуру. У молодых специалистов, работающих с людьми с зеркальным расположением внутренних органов, в таком случае возникает вопрос: как снять ЭКГ? Справа (алгоритм снятия в принципе тот же) электроды располагаются на теле в том же порядке, что у обычных пациентов ставились бы слева.

Берегите своё здоровье и здоровье своих близких!

fb.ru

Почему в сердце появляются электрические токи?

Электрический импульс, возникающий в сердце формируется из многих тысяч микротоков, образующихся в отдельных миокардиоцитах в результате происходящих в них сложных биоэлектрических процессов. Содержимое клеток миокарда имеет отрицательный электрический заряд. При возбуждении мышечных клеток в клеточной мембране происходит последовательное открытие и закрытие микроскопических канальцев, способных пропускать заряженные частицы внутрь и наружу клетки. Движение ионов через клеточную мембрану приводит к последовательным изменениям мембранного потенциала каждой клетки, в результате чего формируется общий потенциал действия сердца.

В здоровом сердце возбуждение возникает в синоатриальном узле, располагающемся в верхней части правого предсердия. По проводящим структурам (предсердным межузловым пучкам) импульс переходит в атриовентрикулярный узел, откуда, после задержки, по атриовентрикулярному пучку распространяется на желудочки. Во время прохождения импульса по предсердиям, они сокращаются и благодаря тому, что атриовентрикулярный узел обладает медленной проводимостью, кровь полностью успевает перейти в желудочки до начала их сокращения. Сразу после выхода импульса из АВ-узела, он очень быстро распространяется по миокарду желудочков, обеспечивая их синхронное и упорядоченное сокращение.

Как делают ЭКГ?

Электрокардиографическое исследование выполняется с помощью специального прибора – электрокардиографа. В зависимости от типа используемого аппарата, ЭКГ может фиксироваться на специальной бумаге либо отображаться на мониторе. С помощью портативных устройств можно делать ЭКГ на дому во время осмотра пациента врачом бригады скорой помощи. В лечебном учреждении исследование выполняется, как правило, в кабинете функциональной диагностики, при этом используется техника снятия ЭКГ, включающая следующие этапы:

  1. Подготовка к ЭКГ. Пред выполнением исследования необходимо убедиться, что на теле пациента отсутствуют украшения из металла (серьги, цепочки, браслеты, часы, пирсинг). От одежды нужно освободить верхнюю часть туловища, предплечья и голени. У некоторых мужчин может быть обильный волосяной покров на груди, в таком случае, места прикрепления грудных электродов необходимо побрить. Кожа в местах контакта с электродами обезжиривается спиртом или специальным составом. Техника проведения процедуры требует, чтобы обследуемый человек находился в положении лежа на спине. Перед исследованием необходимо записать данные пациента: фамилию, имя, отчество, возраст, время и дату выполнения кардиограммы, амбулаторный номер или номер истории болезни.
  2. Наложение электродов. Электроды для стандартных и усиленных отведений фиксируются с помощью клипс или браслетов в нижней трети предплечий и голеней к их внутренней поверхности. На кожу наносится электропроводящий гель или накладываются салфетки, смоченные в физиологическом растворе. Грудные отведения снимаются с помощью электрода, который фиксируются к коже грудной клетки с помощью присоски поочередно в 6 точках или липкой лентой при многоканальной записи ЭКГ.
  3. Подключение электродов к кардиографу. Существуют общепринятые правила подключения электродов к прибору, определяющие цвет соединительных проводов: красный провод к правой руке; желтый провод к левой руке; зеленый провод к левой ноге; заземление (провод черного цвета) к правой ноге; грудной электрод – провод белого цвета.
  4. Регистрация отведений. Стандартные отведения регистрируют от конечностей при поочередном парном соединении электродов: I отведение – электрод от левой руки с электродом от правой руки; II отведение – электрод от правой руки с электродом от левой ноги; III отведение – электрод от левой руки с электродом от левой ноги. Усиленные отведения – разность по¬тенциалов между конечностью с активным положительным электродом и средним потенциалом от двух других конечностей: aVR – правая рука; aVL – левая рука; aVF – левая нога.
  5. Запись электрокардиограммы. При записи ЭКГ пациент должен лежать спокойно не напрягать мышцы и не разговаривать, ровно и спокойно дышать (кроме случаев, когда выполняется ЭКГ с нагрузкой). Сначала запи¬сывают стандартные отведения, затем усиленные от конечностей, после чего грудные. В каждом отведении записывают не менее 4-5 сердечных циклов. ЭКГ реги¬стрируют при скорости 50 мм в секунду или 25 мм в секунду при необходимости более точной диагностики нарушений ритма (мерцательная аритмия, параксизмальная тахикардия, желудочковая экстрасистолия).

Какой должна быть в норме кардиограмма сердца здорового человека?

Распространение импульса в проводящей системе сердца записывается в виде графика, отображающего по вертикали пики – подъемы и спады кривой линии, по горизонтали – отображается время, в течение которого менялась форма графика. Пики и спады называют зубцами кардиограммы, их обозначают буквами P, Q, R, S и T. Отрезок кардиограммы, измеряемый по горизонтали (во времени) называют интервалом и выражают в секундах. ЭКГ в норме характеризуется наличием следующих элементов:

  • зубца Р, который возникает во время деполяризации предсердий и предшествует их сокращению. Он присутствует во всех отведениях, указывая на синусовый ритм. В норме Р может фиксироваться, как отрицательный зубец, так и положительный, в зависимости от отведений, его нормальная ширена составляет 0,1 ± 0,02 секунды;
  • интервала РQ – времени, за которое синусовый импульс проходит атриовентрикулярный узел, в норме он длится 0,1 ± 0,02 секунды;
  • комплекса QRS, состоящего из отдельных одноименных зубцов. QRS-комплекс связан с распространением деполяризации по миокарду желудочков, происходящим во время их сокращения и продолжается (имеет ширину) 0,3 ± 0,02 секунды;
  • зубца Т, отображающего процессы, происходящие во время реполяризации миокарда желудочков – фазы при которой происходит восстановление мышечной ткани перед последующим сокращением.

Как читать кардиограмму?

При анализе кардиограммы обычно используют следующий алгоритм действий:

  • оценивают регулярность сердечных сокращений;
  • подсчитывают число сердечных сокращений;
  • оценивают характеристики зубца Р, (выявляют источника ритма, наличие, форму, последовательность возникновения по отношению к QRS-комплексу);
  • анализируют форму и ширину QRS-комплексов, отношение зубцов комплекса по отношению друг к другу: параметры сегмента RSТ и зубца Т, интервала Q – Т;
  • определяют положение электрической оси сердца.

Прочитать кардиограмму сердца и определить на ней грубые нарушения, угрожающие жизни человека, без проблем может любой практикующий врач. Развернутое заключение должен делать кардиолог или врач функциональной диагностики, так как часто встречается сложная патология проводимости и другие состояния, требующие специфических знаний и немалого практического опыта. При интерпретации результатов электрокардиографического исследования необходимо учитывать возраст обседаемого человека. Это связано с тем, что имеются некоторые специфические особенности ЭКГ у детей, сильно выраженные у новорожденных и в грудном возрасте. У детей раннего возраста нормальная кардиограмма существенно отличается, от кардиограммы в старшем возрасте, и может расцениваться у взрослых как патологическая.

Что показывает ЭКГ?

Электрокардиография позволяет достоверно диагностировать следующие состояния:

  • нарушения ритма (тахикардия, брадикардия, аритмии, фибрилляция предсердий и др.);
  • нарушения внутрисердечной проводимости (блокада левой ножки пучка гиса, АV-блокада, синдром фредерика и др.);
  • изменение размера полостей сердца, утолщение миокарда при ГЛЖ (гипертрофии левого желудочка);
  • нарушения электролитного обмена (нарушение процессов реполяризации, дистрофические и воспалительные изменения в миокарде, генетические заболевания – синдром Бругада);
  • ишемия, возникающая при ИБС (ишемической болезни сердца). ЭКГ позволяет отличить обратимые ишемические нарушения при стенокардии и необратимые изменения, сопровождающие инфаркт миокарда, при этом очень точно определяется локализация, размер, глубина и давность некроза;
  • аномалии развития проводящих путей (синдром WPW или синдром CLC);
  • заболевания не связанные с сердечно-сосудистой системой. По изменениям на электрокардиограмме можно выявить некоторые патологии системы органов дыхания, например, низкий вольтаж, указывает на повышенную воздушность легочной ткани при эмфиземе, наличие жидкости или воздуха в плевральной полости и др.

www.infmedserv.ru

Что такое электрокардиография (ЭКГ)

Каждый удар сердца запускается электрическим импульсом, электрокардиограмма записывает время и силу этих сигналов, когда они проходят по миокарду. Аппарат для регистрации электрических импульсов называется кардиограф, он имеет несколько клемм и электродов, которые собирают информацию из 12 различных областей на коже грудной клетки и конечностей. Электрическая активность записывается в виде волн на графике, с различными шаблонами, соответствующими каждой электрической фазе сердечного ритма.

Варианты проведения ЭКГ

Стандартная процедура

Обычно кардиографию сердца проводят на стационарном кардиографе в кабинете функциональной диагностики. В помещении должно быть тепло, чтобы не вызвать мышечного тремора и дискомфорта. Обследуемого укладывают на кушетку лицом кверху, руки свободно располагаются вдоль туловища.

На оголенные участки конечностей выше запястья и щиколотки накладывают клеммы. Перед этим кожу протирают обезжиривающим составом (чаще всего это этанол). Клемма может иметь вид прищепки или же это будет пластина на проводе, которую медсестра зафиксирует с помощью резиновой ленты. Предварительно на электроды наносят проводящий гель или под них подкладывают токопроводящие прокладки.

На оголенную грудную клетку также в определенных точках устанавливают датчики электродов. Для удобства работы они имеют вид присосок, которые легко снимаются и перемещаются в нужные точки. Кожу грудной клетки, перед тем как снять ЭКГ, также протирают для лучшего контакта электродов и кожи.

При записи электрокардиограммы дыхание должно быть спокойным и равномерным, если только от медперсонала не последует команда его задержать. В процессе того, как делается запись показаний, медсестра несколько раз будет переключать ручку прибора. Это соответствует записи показаний с различных отведений.

После окончания записи электроды отсоединяются, а участки тела вытирают насухо. Как правило, вся процедура занимает не более 10 минут.

Женщинам следует учесть, что одевать колготки на процедуру не слишком удобно, поскольку нужно будет полностью оголить лодыжки. Также не следует пользоваться кремами или лосьонами для тела и груди, поскольку они нарушают проводимость тока на коже. Белье также необходимо снимать, поскольку тугой лиф может нарушать ход грудной клетки, а так называемые металлические «косточки» нарушать показания прибора, кроме того, эта деталь гардероба не позволит установить электроды в нужных точках вокруг груди.

Стресс-тест

Часто некоторые сердечные симптомы появляются только во время физической активности. Поэтому у таких пациентов необходимо проводить ЭКГ сердца после легкой физической нагрузки (ходьба на беговой дорожке, езда на велотренажере, приседания), которая и называется стресс-тест. Если одновременно у пациента есть заболевание, мешающее ему выполнять физическую работу, то для стресс-теста вводят лекарственный препарат, стимулирующий работу сердца (бета-блокаторы или препараты калия).

Такой вариант исследования используется, когда есть подозрение на ишемическую болезнь сердца в ее начальной бессимптомной стадии.

Ортостатическая проба

Обычно электрокардиограмму снимают в положении, когда пациент лежит. Но если есть необходимость подтвердить нарушения ритма и проводимости в сердце ваго- или симпатозависимой природы, то процедуру записи проводят стоя. Женщинам особая подготовка не требуется, а мужчинам желательно сбрить волосы на груди для лучшего контакта электродов и кожи и качественной записи. Первоначально снимают кардиограмму, как обычно, затем следует короткий отдых, после нескольких минут пребывания в вертикальном положении приступают к записи второго этапа кардиограммы – стоя.

Тест с гипервентиляцией

Электрокардиограмма при стресс-тесте может зафиксировать неспецифические изменения. Как вариант, это может быть либо последствием физической активности, что является нормой, либо проявления дыхательного алкалоза и гипервентиляции.

Пациенту предлагают глубоко и ритмично дышать около трех минут. За это время происходит целый каскад адаптационных изменений в организме и кривая ЭКГ приобретает характерный вид. Проба признается положительной при учащении пульса в 2 раза от контрольного ЭКГ. Так определяется нейродисциркуляторная дистония.

Гипервентиляция может вызвать спазм коронарных и мозговых сосудов, поэтому ее не проводят маленьким детям и больным с нарушением мозгового кровообращения.

Холтеровский мониторинг

Наличие у пациента тенденции к нерегулярному ритму, который может появляться и исчезать и его невозможно «поймать» за несколько минут, является показанием к использованию холтеровского монитора сердечного ритма.

Небольшой прибор оснащен обычно двумя-тремя или двенадцатью каналами, носить его необходимо в течение суток-двух. Электроды, как правило, самоклеющиеся, устанавливаются на участки соответственно подготовленной кожи. Мужчинам предлагают побрить грудь. Зачем? Чтобы обеспечить надежный контакт электродов с кожей. Провода от электродов на груди идут на записывающее устройство с автономным питанием, которое находится в кармане или на плечевом ремне. Во время снятия показателей можно заниматься повседневными делами, только не мочить электроды. Параллельно нужно записывать все моменты, когда проявлялись неприятные сердечные симптомы и время их возникновения. В последующем врач будет сравнивать такие записи с показателем прибора, чтобы установить причину появления симптомов.

Как видите, метод достаточно прост, но помогает решить многие вопросы функциональной диагностики сердца и вовремя заметить патологические изменения. Причем на деятельности сердца могут отображаться не только свойственные непосредственно ему заболевания, но и любые нарушения в организме. Так что периодическое обследование с помощью ЭКГ должно стать вашей хорошей привычкой.

serdec.ru

serdce5.ru

Как правильно делать ЭКГ, классификация различных методик, этапы диагностики

Процедура снятия ЭКГ назначается кардиологом при подозрении на заболевания сердца и сосудов. Некоторые категории граждан регулярно проходят это обследование по причине протекания хронических заболеваний или по роду профессиональной деятельности. Пациенты, которым впервые назначили этот способ диагностики, задаются вопросом, зачем нужно делать ЭКГ?

Описание обследования

Сердцебиение сопровождается электрическими импульсами, которые регистрируются специальным прибором – кардиографом. Прибор имеет несколько датчиков, собирающих информацию с различных точек человеческого тела, которые расположены в области грудной клетки, на верхних и нижних конечностях. Кардиограмма представляет собой волны на графике, соответствующие каждой из фаз сердечного ритма.

Как делают ЭКГ? Процедура для пациентов разных возрастов проводится по одной и той же схеме. Смысл манипуляций – фиксация сокращений и расслаблений сердечной мышцы. Диагностическое мероприятие проводится поэтапно: вначале датчики фиксируют на теле человека, а затем электроды передают информацию о работе сердца в прибор.

Кардиограф выдает график, согласно которому специалист определяет наличие у пациента той или иной патологии и составляет подходящую схему терапии. Процедура проводится быстро и не имеет абсолютных противопоказаний к выполнению.

При помощи ЭКГ диагностируются такие сердечно-сосудистые заболевания, как пороки сердца, инфаркт миокарда, воспалительные заболевания и др. Имеет значение не только правильное проведение ЭКГ, но и подготовка к нему, грамотная расшифровка результата. Только эти мероприятия в комплексе позволят своевременно выявить и устранить опасные патологии системы кровообращения.

Сколько раз в год можно делать обследование? ЭКГ рекомендуется выполнять с периодичностью раз в год лицам старше 40 лет, пациентам, имеющим проблемы с сердцем. Как часто пациенту требуется проходить обследование, определяет врач в зависимости от состояния его здоровья.

Стандартная схема проведения исследования

Врач делает ЭКГ следующим образом:

  1. Перед установкой датчиков убеждается, что на теле больного не присутствуют металлические украшения. Тело пациента освобождается от лишней одежды, обнажается верхняя часть туловища, область запястий и голеней.
  2. Точки прикрепления электродов обрабатываются специальными составами для лучшего прикрепления датчиков к поверхности кожи.
  3. Человек принимает горизонтальное положение, лежа на спине. Перед тем как сделать ЭКГ, врач записывает всю информацию о пациенте.
  4. Датчики фиксируются на теле при помощи специальных зажимов. Приборы размещают в нижней части предплечий, внешней и внутренней области голеней.
  5. Грудные отведения прикрепляют к коже грудной клетки в 6 зонах при помощи липкой ленты.
  6. Датчики подключают к прибору по определенной схеме: красный провод крепят к правой руке; желтый – к левой верхней конечности; зеленый – к левой нижней, белый – к грудной клетке.
  7. Происходит регистрация отведений. По стандартной схеме датчики регистрируются за счет поочередного соединения: 1 отведение – датчик от левой верхней конечности соединяют с электродом правой руки; 2 отведение – датчик от правой верхней конечности совмещают с электродом левой ноги; 3 отведение – совмещают датчики конечностей, расположенных с левой стороны.
Стандартная схема выполнения ЭКГ

Важно! Во время процедуры человек должен не двигаться и пребывать в спокойном психоэмоциональном состоянии.

Для регистрации электрокардиограммы пациенту рекомендуется следовать некоторым правилам:

  • во время диагностического мероприятия ровно дышать и избегать эмоциональных перегрузок;
  • не принимать пищу за 2-3 часа до процедуры;
  • пациентам с сильной одышкой рекомендуется выполнять процедуру в положении сидя;
  • женщинам следует снять бюстгальтер.

У пациентов, которые никогда не делали ЭКГ, часто возникает вопрос – сколько по времени проходит исследование? Ответ: около 3-5 минут. Еще один вопрос, интересующий женщин, – нужно ли снимать лифчик перед ЭКГ? Ответ: при регистрации ЭКГ присоски ставят на поверхность кожи грудной клетки, а любые материалы, в том числе и бюстгальтер, создают помехи.

ЭКГ женщинам

Нестандартные схемы

Для обследования сердечных ритмов, проявляющихся только во время физической активности, применяются нестандартные схемы ЭКГ, например, стресс-тест. Измерения ритма сердца проводятся после упражнений на беговой дорожке или велосипеде. Если у больного имеются противопоказания к физическим нагрузкам, то для проведения стресс-теста ему вводят внутримышечно препараты, стимулирующие работу сердца.

Стресс-тесты назначаются для диагностики у пациента ишемической болезни сердца на ранних стадиях развития, не проявляющейся характерной симптоматикой.

За несколько часов до того, как делается процедура, из рациона исключаются алкогольные и кофеинсодержащие напитки.

Выполнение стресс-теста

Следует знать! ЭКГ сердца по стандартной схеме проводится в лежачем положении. Но при необходимости подтверждения нарушений сердечного ритма или проводимости сердечных артерий процедуру проводят в положении стоя. Перед ЭКГ женщинам понадобится только снять бюстгальтер, а мужчинам желательно сбрить волосы на груди, чтобы запись электрокардиограммы прошла как можно лучше.

Если стресс-тесты регистрируют аномальные показатели, то диагностику проводят с гипервентиляцией легких. Для чего используется эта методика? Неспецифические изменения на кардиограмме могут появиться по двум причинам – из-за усиленной физической активности или в результате заболеваний сердечно-сосудистой системы.

Чтобы понять причину аномалии, врач предлагает пациенту дышать ровно и глубоко. За это время в организме протекают адаптационные изменения, а линия на ЭКГ приобретает нормальный физиологический вид. Если после гипервентиляции сердечный ритм учащается в два и более раза относительно контрольного результата, то пробу считают положительной. Это свидетельствует о наличии у больного нейродисциркулярной дистонии.

Стресс-тест с гипервентиляцией не проводится детям и пациентам, страдающим от проблем с мозговым кровообращением, поскольку исследование может спровоцировать спазм сосудов.

Если у больного отмечается предрасположенность к нерегулярному ритму, то ему назначают холтеровский мониторинг. В этом случае с помощью стандартной схемы не удастся выявить отклонение за несколько минут. Прибор для проведения холтеровского мониторинга имеет 2, 3 или 12 клапанов. Его носят в течение 24-48 часов.

Устройство для холтеровского мониторинга

Как правильно носить устройство? Самоклеющиеся датчики крепят к обработанным участкам кожи. Провода, отходящие от электродов, поступают к записывающему аппарату. Во время исследований человек может вести привычный образ жизни.

Основное условие во время исследования – избегать намокания устройства. Параллельно с холтеровский мониторингом пациент должен записывать моменты появления неприятных признаков в области сердца. Врач будет сравнивать сделанные записи с показаниями устройства.

ЭКГ, как простой и одновременно достоверный способ определения сердечных заболеваний, используется с 1873 года. На деятельности органа кровообращения отражаются не только сердечно-сосудистые патологии, но и другие нарушения в организме. При возникновении неприятных сердечных симптомов сделайте ЭКГ, чтобы врач смог отследить аномалии в работе органа и назначить своевременную схему терапии.

lechiserdce.ru


Смотрите также
