Что такое экг с нагрузкой


ЭКГ с нагрузкой: какие результаты свидетельствуют о норме?

Для выявления различных сердечных патологий часто назначают электрокардиограмму. Метод на самом деле очень простой. Однако его считают одним из наиболее информативных. Если же процедура не показывает четких результатов, пациенту назначают ЭКГ с нагрузкой. Методика позволяет выявить скрытые патологии и назначить адекватное лечение.

Общее описание процедуры

Практически каждому человеку приходилось хотя бы единожды проходить процедуру под названием электрокардиография (ЭКГ). Она представляет собой регистрацию электрических импульсов (токов) при сокращении сердечной мышцы. Зафиксировать данные и отобразить их на графике позволяет специальный прибор – электрокардиограф. Полученный результат выглядит как сложная кривая линия. Расшифровкой полученных значений обычно занимается врач.

Довольно простая методика диагностики сердечных заболеваний позволяет получить точные результаты. Электрокардиограмма является одним из наиболее дешевых и доступных способов. Преимуществом также можно назвать отсутствие нарушений целостности кожного покрова.

Электрокардиография с физической нагрузкой

Существует несколько методик проведения электрокардиографии, одной из которых является ЭКГ с нагрузкой. Обычная процедура, когда пациент находится в состоянии покоя, не всегда показывает все отклонения в работе сердца. Регистрация сердечных импульсов при физической нагрузке позволяет установить точную причину патологии за счет активной работы сердечной мышцы и всего организма в целом.

Методики

Провести электрокардиографию с нагрузкой можно несколькими способами. Одной из распространенных методик являются функциональные пробы. Никаких специальных приборов при этом не используют, коме секундомера и кардиографа. Пациенту предлагают выполнить несложные упражнения. Это могут быть приседания или шаги на степ-платформе.

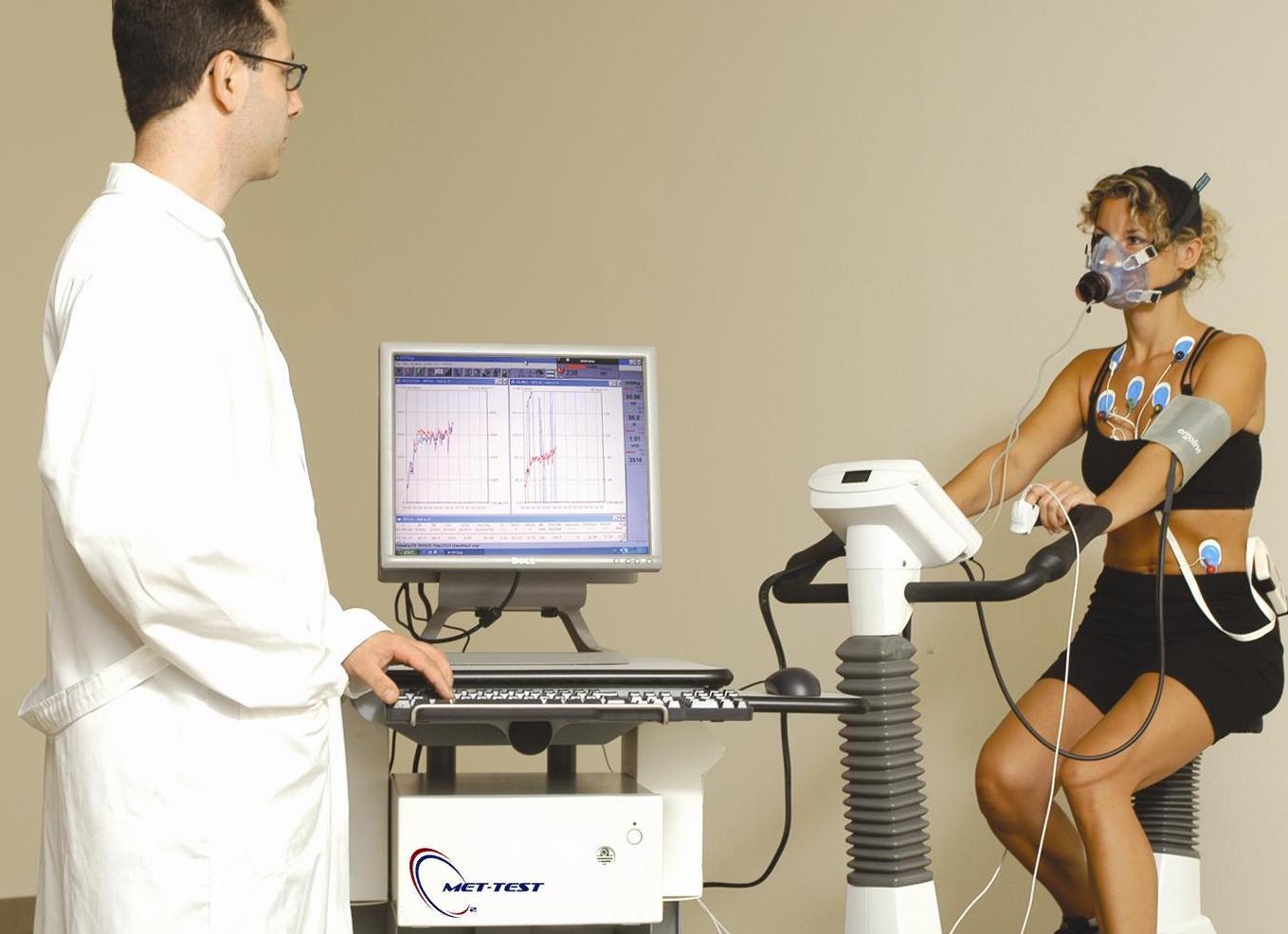

Велоэргометрия считается одним из самых информативных методов диагностики работоспособности сердечной мышцы. Для его проведения используется велотренажер, снабженный специальными датчиками и мощным компьютером. При выполнении ЭКГ с физической нагрузкой все данные будут передаваться компьютеру для фиксации и анализа.

Схожую методику проведения диагностики имеет тредмил-тест, только для физической нагрузки используется беговая дорожка. Если пациент начнет плохо себя чувствовать, диагностику завершат и окажут необходимую медицинскую помощь.

Показания для назначения

Процедура позволяет своевременно обнаружить имеющиеся проблемы с сердечной мышцей и установить уровень выносливости у каждого пациента. Электрокардиограмма является одним из обязательных методов диагностики для людей, которые работают в тяжелых условиях.

Назначить процедуру могут в том случае, когда стандартная ЭКГ не показала каких-либо отклонений, но при этом пациент жалуется на периодическое появление неприятных симптомов. Прямыми показаниями для прохождения манипуляции с постепенно увеличивающейся нагрузкой являются следующие патологии:

  • необходимость определения типа и степени ишемической болезни сердца;
  • фибрилляция предсердий;
  • жалобы на частые боли в области сердца;
  • гипертония;
  • врожденные и приобретенные патологии сердца;
  • аритмия, тахикардия;
  • появление синюшности кожных покровов или внезапной слабости.

Если же предварительная диагностика на электрокардиографе говорит о наличие патологии сердца, то проводить тест с нагрузкой не имеет смысла.

Противопоказания

Прежде чем назначить пациенту ЭКГ с нагрузкой, специалист должен убедиться в отсутствии противопоказаний. Потому как в некоторых случаях такой тип диагностики может быть опасен для жизни. В медицинской практике существуют абсолютные и относительные противопоказания к проведению манипуляции. К первой группе относятся тяжелые патологии:

  • состояние после перенесенного инфаркта миокарда (проводить процедуру можно не ранее, чем через 14 дней после приступа);
  • аритмия, не поддающаяся медикаментозному воздействию;
  • тяжелые инфекционные патологии;
  • перикардит, миокардит, эндокардит;
  • острая сердечная недостаточность;
  • тромбоэмболия легочной артерии;
  • аортальный стеноз в тяжелой форме;
  • подозрение на расслоение аневризмы в сосуде.

При наличии у пациента относительных противопоказаний только врач должен определять необходимость проведения электрокардиографии с физической нагрузкой.

Диагностика обычно назначается только в крайнем случае, когда другие методы оказались неэффективными. К этой категории относятся такие патологические состояния, как нехватка магния и кальция, тяжелая степень сахарного диабета, пороки сердца с умеренным стенозом, желудочковая экстрасистолия, гипотиреоз, левожелудочковая аневризма, беременность на позднем сроке.

Как проходит процедура?

Чтобы сделать ЭКГ с нагрузкой, необходимо обратиться к кардиологу и пройти предварительное обследование. Если у пациента отсутствуют противопоказания, ему могут назначить тест на велотренажере (велоэргометрия) или беговой дорожке. Наиболее информативным и часто используемым является первый вариант.

Перед началом диагностики на кожные покровы пациента специалист прикрепляет датчики. Процедура будет проводиться с одновременной фиксацией артериального давления. Датчики крепятся в области ключицы, лопаток и поясницы. В первые три минуты необходимо совершить 180 оборотов тренажера (60 оборотов каждую минуту). Через каждые три минуты нагрузку будут увеличивать до тех пор, пока не появиться усталость, головокружение или болевой синдром.

Пациент должен сообщить о своих ощущениях и врач завершит процедуру ЭКГ. После нагрузки данные записываются еще в течение 10 минут. Этого времени обычно бывает достаточно для того, чтобы сердечный ритм пришел в норму. Полученные результаты отправляют врачу для постановки диагноза.

Правильно расшифровываем результаты

ЭКГ с нагрузкой позволяет получить наиболее достоверные сведения о состоянии сердечной мышцы и сосудов. Заключение содержит следующие показатели:

  1. Выполненная пациентом работа (Дж).
  2. Пороговая мощность (Вт).
  3. Причины досрочного прекращения исследования.
  4. Заключение о работоспособности.
  5. Динамика пульса и артериального давления.
  6. Время, которое понадобилось для нормализации показателей пульса и артериального давления.
  7. Величина артериального давления на пике физической нагрузки.
  8. Нарушения сердечного ритма (в норме его быть не должно).
  9. Коронарные нарушения (подробное описание вида нарушения, время его появления).
  10. Класс ИБС в зависимости от уровня мощности физической нагрузки, при котором появились отклонения.

Исключительно специалист занимается трактовкой результатов ЭКГ с нагрузкой. Норма показателей отличается в зависимости от возраста и пола пациента. Малейшие отклонения от общепринятых норм еще не говорят о наличие патологического состояния. При необходимости процедуру можно повторить через некоторое время.

Заключение теста

Отрицательный вариант свидетельствует о высокой работоспособности и отсутствии изменений на ЭКГ с нагрузкой. Сомнительной проба считается в том случае, если фиксируется смещение сегмента ST (изменение интервала на графике между зубцами S и T). Причина подобного явления может крыться в повышенной легочной вентиляции, частых стрессах, длительной терапии антиаритмическими медикаментами, дефиците калия в организме.

При положительной пробе у пациента наблюдается мерцательная аритмия, частые экстрасистолы, смещение сегмента ST более 2 мм. В этом случае важно отметить период, когда появились подобные признаки, максимальную нагрузку, частоту сердечных сокращений.

О чем говорит нагрузка на правое предсердие?

На ЭКГ фиксируются различные патологии сердечной мышцы. Одним из опасных синдромов является гипертрофия правого предсердия. Данная патология часто наблюдается при заболеваниях дыхательных органов, потому как эта часть сердца взаимодействует именно с легочной системой. При врожденных пороках легочной артерии также появляется перегрузка правого предсердия.

Патологии клапанов можно заметить при проведении электрокардиограммы. Признаком отклонения является изменение зубца P. Своевременно поставленный диагноз позволит начать терапию, направленную на устранение этого явления.

Подготовка к процедуре

Чтобы получить достоверный результат, необходимо правильно подготовиться к проведению ЭКГ с нагрузкой. Перед тестом следует исключить эмоциональные и физические нагрузки, отказаться от употребления алкогольных напитков. За несколько дней исключается прием лекарственных средств, влияющих на работу сердечной мышцы. Оказать негативное влияние на результат пробы может тяжелая пища.

экг с нагрузкой

ЭКГ с нагрузкой - проба Мартинэ (20 приседаний за 30 сек.).

Функциональная проба –  часть комплексной методики врачебного контроля лиц, занимающихся физической культурой и спортом, а также при поступлении в ряд учебных заведений. Применение таких проб необходимо для характеристики функционального состояния организма занимающегося и его тренированности.

Пробу с физической нагрузкой желательно проводить утром натощак. За три часа до проведения пробы так же следует исключить курение, употребление напитков с кофеином и алкоголем. На обследование необходимо приходить в удобной одежде.

Проба с физической нагрузкой в виде пробы Мартинэ (20 приседаний) проводится в дополнение к основной ЭКГ для оценки устойчивости сердечно-сосудистой системы к физической нагрузке и процессов восстановления её деятельности после прекращения нагрузки. Это обследование может проводиться, как в рамках общей диспансеризации, так и для оценки динамики в процессе лечения сердечно-сосудистых заболеваний. Помимо этого данное обследование назначается лицам при профотборе на работу, требующую высокую физическую нагрузку.

Как проходит диагностическое обследование:

  • Сначала выполняют ЭКГ в покое.
  • Затем выполняется физическая нагрузка - проба Мартинэ (20 приседаний за 30 сек.).
  • После выполненной нагрузки регистрируют ЭКГ сразу после выполнения нагрузки, а затем - через 3 мин. отдыха. Анализируют величину изменений показателей сразу после работы в сравнении с покоем, длительность и характер восстановления.

Оценка результата. При хорошем функциональном состоянии сердечно-сосудистой системы изменение ЧСС и пульсового давления на пробу Мартинэ не превышает 50...80 % от цифр покоя. Определяется увеличение ЧСС после приседаний сравнительно с исходной в % . Например, пульс исходный 60 уд./мин., после 20 приседаний 81 уд./мин., поэтому (81–60) : 60 ґ 100 = 35%.

Восстановление длится не более 3-5 минут. Тренированный организм при этом проявляет признаки экономизации деятельности сердечно-сосудистой системы и в покое, и в нагрузке.

Восстановление пульса после нагрузки. Для характеристики восстановительного периода после выполнения 20 приседаний за 30 с на 3-й мин. восстановления выполняется ЭКГ, по величине разности ЧСС до нагрузки и в восстановительном периоде оценивается способность сердечно-сосудистой системы к восстановлению

Результаты функциональных проб оцениваются в сопоставлении с другими данными врачебного контроля. Нередко неблагоприятные реакции на нагрузку при проведении функциональной пробы являются наиболее ранним признаком ухудшения функционального состояния, связанного с заболеванием, переутомлением, перетренированностью.



Электрокардиография с нагрузкой для детей

Электрокардиография (ЭКГ) c физической нагрузкой – диагностическая процедура, показывающая, как хорошо работает сердце Вашего ребенка во время активности и как оно приспосабливается к различным уровням физической нагрузки. Если в качестве нагрузки используется велотренажер, то электрокардиографию с нагрузкой часто называют велоэргометрией. Также для создания физической нагрузки на организм ребенка может использоваться беговая дорожка. Данная диагностическая процедура проводится для детей, которые могут ходить и бегать по беговой дорожке, либо вращать педали велотренажера, и достаточно зрелы, чтобы понять, о чем их спрашивают. Обычно ЭКГ с нагрузкой выполняется для детей в возрасте от 5 лет и старше.

Физические основы электрокардиографического исследования с нагрузкой.

В процессе работы электрическая активность сердца постоянно и ритмично изменяется в соответствии со стадиями сжатия или расслабления (систола и диастола). Электрокардиограф регистрирует разницу электрических потенциалов между двумя участками проекции сердца на поверхность тела ребенка и выдает полученные результаты в виде характерного графика – кардиограммы на полоске бумаги или экране компьютера. Количество волн в минуту на графике показывает частоту сердечных сокращений, расстояния между одинаковыми элементами кардиограммы – сердечный ритм. Формы волн показывают, как формируются электрические импульсы сердца и насколько хорошо отдельные части сердца работают вместе. По форме и размерам элементов кардиограммы врач может судить о качестве работа сердца ребенка и определять признаки возможных заболеваний.

Во время физических упражнений организму необходим дополнительный кислород. Сердце и легкие должны работать больше, чем обычно, чтобы обеспечить снабжение организма дополнительным количеством кислорода. При выполнении физических упражнений сердце начинает работать с большей нагрузкой: оно сокращается чаще и сильнее, чтобы увеличить выброс перекачиваемой крови и поддержать кровоснабжение мышцы и других задействованных органов на адекватном нагрузке уровне. При этом и сама сердечная мышца начинает потреблять больше кислорода, поставляемого с кровью по сердечным кровеносным сосудам.

Запись электрической активности с поверхности тела производится через небольшие металлические пластинки (электроды), которые помещаются в определенные места на груди, руках и ногах ребенка. Электроды подключаются к кардиографу проводами, через которые идет запись информации. Во время выполнения физической нагрузки электрокардиограф будет регистрировать изменения частоты сердечных сокращений, сердечного ритма, артериального давления и других симптомов, пока Ваш ребенок упражняется – сначала медленным темпом, а затем быстрее и быстрее, пока не достигнет самого высокого уровня.  Все полученные данные электрокардиограммы будут измерены, проанализированы компьютером и врачом, который сформирует заключение по результатам выполнения исследования.

Подготовка к исследованию

ЭКГ с нагрузкой обычно проводятся утром, когда Ваш ребенок хорошо отдохнул и полон сил. Ваш ребенок должен есть легкий завтрак, и выпить чистой воды минимум за 2 часа до прихода на исследование. За 12 часов до исследования запрещено пить кофе, чай и энергетические напитки. Необходимо взять с собой спортивную одежду по сезону и кроссовки, полотенце и сменную одежду для переодевания в сухое после исследования. Если ребенок пользуется ингалятором для дыхания – необходимо взять его с собой. Если вы контролируете уровень глюкозы в крови ребенка – принесите с собой глюкометр для контроля до и после исследования. Если уровень глюкозы перед исследованием низкий – немедленно сообщите об этом врачу. Лекарства для контроля уровня глюкозы («сахара») в крови можно принимать только после завершения процедуры.

Если ребенок принимает «сердечные» лекарства – заранее уточните у вашего лечащего врача и врача, который будет проводить ЭКГ с нагрузкой, какие из них и как можно принимать в день исследования. Возможно, врач порекомендует заранее прекратить прием таких препаратов, как сердечные гликозоиды, диуретики, антагонисты кальция, нитраты пролонгированного действия.

Дети, как правило, меньше боятся и чувствуют себя более уверенно во время исследования, когда они знают, чего ожидать. Заранее расскажите Вашему ребенку, как проходит исследование, акцентируя внимание на том, что ребенок увидит, услышит и почувствует. Скажите Вашему ребенку, что исследование не повредит его здоровью, и ответьте подробно на все его вопросы.

Для чего проводится ЭКГ с нагрузкой?
  • скрининговые (профилактические) исследования
  • оценка функционального состояния сердечнососудистой системы
  • выявление заболеваний коронарных артерий – сосудов, питающих сердце (ишемическая болезнь сердца)
  • выявление нарушений сердечных ритмов
  • оценка результатов проведенного лечения
  • оценка риска перед хирургическим вмешательством
  • определение инвалидности
Как проходит исследование?

Электрокардиография с нагрузкой выполняется в отдельной комнате, где установлены электрокардиограф и тренажер. Электроды (небольшие пластиковые пластыри с металлическими пластинками) будут прикреплены к груди Вашего ребенка, и по одному электроду будет прикреплено к каждой руке и ноге. Электроды будут подсоединены к электрокардиографу проводами. Манжета аппарата для измерения кровяного давления будет наложена на руку Вашего ребенка. Когда во время исследования будет производиться измерение  артериального давления, манжета будет надуваться воздухом плотно будет обжимать руку ребенка. Во время записи ЭКГ ребенок не будет чувствовать ничего неприятного. Никакой ток не будет пропускаться через электроды – это просто датчики для получения информации.

Вначале записывается кардиограмма в состоянии покоя (без нагрузки), а затем ребенка просят начать выполнять физическое упражнение в определенном ритме, во время которого также регистрируется ЭКГ. В завершении Вашему ребенку будет предложено выполнять упражнение на максимуме усилий. Когда Ваш ребенок утомится или на ЭКГ будут отмечены аномальные изменения, либо значительно повысится уровень артериального давления, исследование будет прекращено.

Внимание! Ребенок должен знать, что немедленно следует сообщить врачу о появлении во время исследования боли или дискомфорта в груди, в области сердца, в руке, в челюсти, головокружении и других необычных ощущениях.

После выполнения упражнений с нагрузкой вновь будет регистрироваться ЭКГ в состоянии покоя, чтобы посмотреть, как быстро происходит возврат показателей работы сердечно-сосудистой системы ребенка к нормальному уровню.

Поскольку ребенку придется выполнять упражнение на высоком уровне физической активности, следует ожидать некоторой одышки и мышечной усталости, что является нормальной физиологической реакцией. Врач будет внимательно следить за состоянием Вашего ребенка в течение всей процедуры, чтобы убедиться, что ребенок и его сердце нормально справляются с возрастающей нагрузкой. Самое главное, что могут сделать родители, – это поощрять своего ребенка к выполнению упражнений на максимальном уровне возможностей, объясняя ребенку, что упражнения не являются вредными или болезненными.

Время выполнения физической нагрузки обычно не превышает 15 минут, а все исследование занимает около 45 минут.

Противопоказания к проведению ЭКГ с нагрузкой

Поскольку во время исследования нагрузка на сердце ребенка увеличивается, для проведения процедуры существует ряд абсолютных противопоказаний. У детей они встречаются редко, но, тем не менее, знать о них необходимо:

  • острый инфаркт миокарда (в течение 48 часов)
  • нестабильная форма стенокардии, неконтролируемые нарушения сердечного ритма,
  • острый эндокардит
  • миокардит или перикардит
  • аортальный стеноз тяжелой степени
  • декомпенсированная сердечная недостаточность
  • острая легочная эмболия или инфаркт легкого
  • тромбоз глубоких вен

Также проведение исследования противопоказано при инфекционных заболеваниях, почечной недостаточности, тиреотоксикозе. С осторожностью следует подходить к проведению ЭКГ с нагрузкой при гипертрофической кардиомиопатии, стенозе коронарных артерий, тахиартимии или брадиаритмии, гипертонической болезни, гипертирозе, инсульт (менее 1 месяца), нарушения проводящей системы сердца.

Расшифровка результатов

Результаты исследования результаты содержат заключение о наличии либо отсутствии признаков нарушения кровоснабжения сердечной мышцы при физической нагрузке, о реакции на нагрузку уровня артериального давления и скорость восстановления исходных показателей после нагрузки. На основании исследования могут даваться рекомендации о допустимом уровне физических нагрузок для Вашего ребенка. В некоторых случаях может потребоваться повторное электрокардиографическое исследование или специальный вид ЭКГ, сопровождаемый другими видами исследований (УЗИ сердца, допплерография сосудов).

Электрокардиография с нагрузкой является специальным видом исследования особенностей работы сердца ребенка при физической нагрузке, которое позволяет выявить скрытые заболевания, точно установить диагноз и провести требуемое лечение с максимальной эффективностью,  либо избавиться от тревог  и сомнений по поводу состояния здоровья Вашего малыша.

Получить дополнительную информацию об электрокардиографии с нагрузкой для ребенка записаться на диагностику в медицинском центре «ЧудоДети» можно по телефону +7 (812) 331-24-22.

Экг с нагрузкой нормальные показатели

Аппарат для снятия ЭКГ был изобретен ученым-англичанином более века назад. Он фиксировал электрическую активность сердечной мышцы и записывал эти данные на специальную бумажную ленту. Естественно, за все время своего существования он неоднократно модернизировался, но основной принцип работы, в основу которого легла запись электрических импульсов, остался неизменным.

Сейчас он есть в любой больнице, им снабжены бригады скорой помощи и участковые терапевты. Легкий и мобильный электрокардиограф помогает спасать жизни, благодаря возможности быстрого снятия ЭКГ. Скорость и точность важна для пациентов с тромбоэмболиями легочной артерии, инфарктом миокарда, брадикардией, заболеваниями, при которых нужна экстренная врачебная помощь.

Расшифровка показателей ЭКГ для опытного врача не составляет проблемы. Многие кардиологические диагнозы устанавливаются на основании этого мониторинга, и большинство из них безошибочно указывает на сердечно-сосудистые патологии.

Что нужно знать о принципах ЭКГ

Сторонний человек, коим и является любой пациент кардиологии, не способен разобраться в непонятных зубцах и пиках, отображенных самописцем электрокардиографа. Понять, что же видит там врач людям без специального образования сложно, но общие принципы работы сердца вполне понятны каждому.

Человек относится к млекопитающим и его сердце состоит из 4 камер. Это два предсердия с тонкими стенками, выполняющих вспомогательную работу, и два желудочка, которые и выдерживают основные нагрузки. Есть определенные различия между правым и левым отделом сердца. Организму легче обеспечить кровью малого круга кровообращения правый желудочек, чем выталкивать кровь в большой круг левым. Поэтому левый развит сильнее, но и заболеваний, его поражающих – больше. Но не взирая на эту принципиальную разницу, здоровье человека во многом зависит от слаженности и равномерности работы всех отделов органа.

Кроме того, части сердца различаются по своей структуре и интенсивности электрической активности. Миокард, то есть сократимые комплексы, и нервы, клапаны, жировая клетчатка, сосуды, по факту – несократимые элементы, разнятся между собой степенью и скоростью ответа на электрические импульсы.

Кардиологи распознают сердечные патологии благодаря глубоким знаниям о принципах работы сердца и способности расшифровать электрокардиограмму. Нужно рассматривать интервалы, зубцы и отведения в едином контексте, определяющем распространенные сердечные заболевания.

Специфических функций сердца не так уж и много, оно обладает:

  • Автоматизмом, то есть, самопроизвольно генерирует импульсы, которые и приводят к его возбуждению.
  • Возбудимостью, отвечающей за возможность сердечной активизации под действием возбуждающего импульса.
  • Проводимостью. Сердце может обеспечить проведение импульса от места его зарождения до вовлеченной в процесс сократительной структуры.
  • Сократимостью. Это способность сердечной мышцы к сокращениям и расслаблениям под управлением текущего импульса.
  • Тоничностью. Когда сердце в диастоле не теряет формы и способно обеспечивать постоянную деятельность согласно физиологическому циклу.

Спокойное состояние сердца, именуемое статической поляризацией – электронейтрально, а на стадии зарождения и проведения возбуждающих импульсов, подразумевающих электрический процесс, формируются характерные биотоки.

Как расшифровуют ЭКГ: на что ориентируется врач

Провести процедуру ЭКГ нынче не составляет никакого труда, этими аппаратами оборудована любая больница. Но что входит в комплекс манипуляций и что принято расценивать как норму состояний? Техника проведения электрокардиограммы знакома только медработникам, которые проходят дополнительный цикл обучения. Пациент же должен знать о правилах подготовки к ЭКГ. Перед мониторированием нужно:

  • Не передать.
  • Отказаться от курения, употребления кофе и алкоголя.
  • Исключить прием лекарств.
  • Избегать перед процедурой сильных физических нагрузок.

Все это скажется на результатах электрокардиограммы в виде тахикардии или более серьезных нарушений. Пациент, находящийся в спокойном состоянии, раздевается по пояс, снимает обувь и ложится на кушетку. Сестра обрабатывает спецраствором места отведений, закрепляет электроды и снимает показатели. Затем ее данные передаются кардиологу на расшифровку.

Каждый зубец на ЭКГ обозначен как заглавная латинская буква, P, Q, R, S, T, U.

  • Р – деполяризация предсердий. При комплексе зубцов QRS говорят о деполяризации желудочков.
  • Т – реполяризация желудочков. Смазанный зубец U указывает на реполяризацию дистальных участков проводящей системы.
  • Если зубцы направленны вверх – то они положительные, те, что направлены вниз – отрицательные. Зубцы Q и S всегда будут отрицательные, а R– всегда положительный.

Чтобы собрать данные используют 12 отведений:

  • Стандартные: I, II, III.
  • Усиленные однополюсные отведения от конечностей – три.
  • Усиленные однополюсные грудные – шесть.

При ярко выраженной аритмии или аномальном расположении сердца – появляется необходимость в использовании дополнительных грудных отведений, двухполюсных и однополюсных (D, А, I).

Расшифровывая результаты, врач измеряет продолжительность интервалов между каждым из показателей ЭКГ. Таким образом дается оценка частоте ритма, когда величина и форма зубца в разном отведении определяет характер ритма, происходящих электрических явлений в сердце и электроактивности каждого участка миокарда. По сути, ЭКГ демонстрирует комплексную работу сердца в отдельно взятом периоде.

Подробная расшифровка ЭКГ: норма, патологии и болезни

При необходимости строгой расшифровки проводят анализ и расчет площади зубцов с использованием дополнительных отведений, согласно векторной теории. Но в повседневной практике гораздо чаще прибегают к такому показателю, как направление электрической оси. Она является суммарным вектором QRS. Естественно, у каждого человека есть индивидуальные физиологические особенности строения грудной клетки, а сердце может быть смещено от привычной точки расположения. Кроме того, соотношение веса желудочков, интенсивность и скорость проводимости внутри них тоже могут различаться. Поэтому расшифровка требует описания и вертикального и горизонтального направления по этому вектору.

Расшифровка может проводиться только в определенной последовательности, что помогает дифференцировать показатели нормы от выявленных нарушений:

  • Оценивается сердечный ритм, измеряется частота сокращений сердца. Нормальная ЭКГ отличается синусовым ритмом с ЧСС от 60-80 ударов/минута.
  • Рассчитываются интервалы, указывающие на длительность систолы (фазы сокращения). Делается это с применением специальной формулы Базетта. QTв норме – 390/450мс, если он удлиняется, то могут поставить диагноз ИБС, миокардит, ревматизм, атеросклероз. При укороченном интервале подозревают гиперкальциемию. Интервалы отражают проводимость импульсов, ее рассчитывают с помощью специальных автоматических программ, что только повышает диагностическую ценность результатов.
  • Положение ЭОС рассчитывается от изолинии и ориентируется на высоту зубцов. При норме зубец R всегда будет выше зубца S. А если наоборот, с одновременным отклонением оси вправо, то предполагают функциональные сбои в правом желудочке. С отклонением оси в лево, соответственно в левом, при условии, что S больше R в II и III отведениях. Это говорит о гипертрофии левого желудочка.
  • Исследуют комплекс QRS, формируемый при проведении импульсов к мышцам желудочков. Комплекс определяет функциональную нагрузку желудочков. При нормальном состоянии нет патологического зубца Q, а ширина всего комплекса не превышает 120мс. При смещении этого интервала ставят диагноз полной или частичной блокады ножек пучка Гиса или говорят о нарушениях проводимости. Неполная блокада правой ножки выступает как электрокардиографический показатель гипертрофических изменений в правом желудочке, а неполная блокада левой ножки – свидетельство гипертрофии левого желудочка.
  • Описываются сегменты ST, отражающие период восстановления исходного состояния сердечной мышцы от момента полной ее деполяризации. В норме находятся по изолинии. А также зубец Т, отражающий процесс реполяризации желудочков. Процесс направлен вверх, с асимметрией, а его амплитуда в норме должна быть ниже зубца Т. По продолжительности он длиннее QRS-комплекса.

Полноценная расшифровка может быть проведена только врачом, но при необходимости этим может заняться и фельдшер скорой помощи.

Отклонения от нормы: физиологические аспекты

Это изображение нормальной кардиограммы здорового человека. Его сердце работает без сбоев, с регулярным ритмом и правильно. Но эти показатели могут изменяться и варьироваться при разных физиологических состояниях. Одним из таких состояний является беременность. У женщин, вынашивающих ребенка, сердце несколько смещается относительно нормального анатомического расположения в грудной клетке, поэтому смещается и электрическая ось. Все зависит от срока, поскольку каждый месяц увеличивает нагрузки на сердце. При беременности на ЭКГ отобразятся все эти изменения, но будут расцениваться как условная норма.

Отличается и детская кардиограмма, показатели которой изменяются согласно возрасту по мере роста ребенка. И только после 12 лет ЭКГ детей начинает походить на ЖКГ взрослых.

Иногда возникают ситуации, когда две ЭКГ для одного пациента, сделанные даже с разницей всего в несколько часов, разительно отличаются. Почему это происходит? Чтобы получить точные результаты, нужно учесть много влияющих факторов:

  • Искаженная запись ЭКГ может являться следствием неисправности аппарата или других технических проблем. К примеру, если результаты были неправильно склеены медработником. Нужно учесть, что некоторые римские обозначения выглядят идентично как в перевернутом, так и в нормальном положении. Бывают ситуации, когда график разрезают неправильно, что приводит к утрате последнего или первого зубца.
  • Важно и то, насколько правильно пациент подготовился. Все, что стимулирует сердечный ритм, непременно скажется на результатах ЭКГ. Перед процедурой желательно принять душ, но нельзя использовать косметически средства для тела. А в процессе снятия кардиограммы больному следует быть в расслабленном состоянии.
  • Нельзя исключать вариант и неправильного расположения электродов.

Лучше всего доверять проверку сердца электрокардиографам, они проводят анализ с максимальной точностью. Для подтверждения диагноза, обнаруженного на ЭКГ, врач всегда назначает несколько дополнительных исследований.

lechimsya-prosto.ru

Определение и суть метода

Электрокардиограмма представляет собой запись работы сердца, которая представлена в виде кривой линии на бумаге. Сама линия кардиограммы не является хаотической, на ней имеются определенные интервалы, зубцы и сегменты, которые соответствуют определенным этапам работы сердца.

Чтобы понимать суть электрокардиограммы, необходимо знать, что же конкретно записывает аппарат под названием электрокардиограф. На ЭКГ записывается электрическая активность сердца, которая меняется циклически, в соответствии с наступлением диастолы и систолы. Электрическая активность сердца человека может показаться вымыслом, но это уникальное биологическое явление существует в действительности. В реальности в сердце имеются так называемые клетки проводящей системы, которые генерируют электрические импульсы, передающиеся на мускулатуру органа. Именно эти электрические импульсы заставляют миокард сокращаться и расслабляться с определенной ритмичностью и частотой.

Электрический импульс распространяется по клеткам проводящей системы сердца строго последовательно, вызывая сокращение и расслабление соответствующих отделов – желудочков и предсердий. Электрокардиограмма отражает именно суммарную электрическую разность потенциалов в сердце.

Как правильно сделать электрокардиограмму с последующей расшифровкой?

Электрокардиограмму можно снять в любой поликлинике или многопрофильной больнице. Можно обратиться в частный медицинский центр, где есть специалист кардиолог или терапевт. После записи кардиограммы ленты с кривыми рассматривает врач. Именно он анализирует запись, расшифровывает ее и пишет итоговое заключение, в котором отражает все видимые патологии и функциональные отклонения от нормы.

Электрокардиограмма записывается при помощи специального прибора – электрокардиографа, который может быть многоканальным или одноканальным. От модификации и современности прибора зависит скорость записи ЭКГ. Современные приборы можно подсоединить к компьютеру, который при наличии специальной программы проанализирует запись и выдаст готовое заключение, сразу же по окончании процедуры.

Любой кардиограф имеет специальные электроды, которые накладываются в строго определенном порядке. Есть четыре прищепки красного, желтого, зеленого и черного цвета, которые накладывают на обе руки и обе ноги. Если идти по кругу, то прищепки накладываются по правилу «красный-желтый-зеленый-черный», от правой руки. Запомнить эту последовательность легко благодаря студенческой поговорке: «Каждая-Женщина-Злее-Черта». Кроме этих электродов есть еще грудные, которые устанавливаются в межреберные пространства.

В итоге электрокардиограмма состоит из двенадцати кривых, шесть из которых записаны с грудных электродов, и называются грудными отведениями. Оставшиеся шесть отведений записываются с электродов, прикрепленных к рукам и ногам, причем три из них называются стандартными, и еще три – усиленными. Грудные отведения обозначаются V1, V2, V3, V4, V5, V6, стандартные просто римскими цифрами – I, II, III, а усиленные ножные — буквами aVL, aVR, aVF. Разные отведения кардиограммы необходимы для создания максимально полной картины деятельности сердца, поскольку одни патологии видны на грудных отведениях, другие на стандартных, а третьи – на усиленных.

Человек ложится на кушетку, врач закрепляет электроды и включает прибор. Пока пишется ЭКГ, человек должен быть абсолютно спокоен. Нельзя допускать появления каких-либо раздражителей, которые способны исказить истинную картину работы сердца.

Как правильно сделать электрокардиограмму с последующей расшифровкой — видео

Принцип расшифровки ЭКГ

Поскольку электрокардиограмма отражает процессы сокращения и расслабления миокарда, то можно проследить, как протекают эти процессы, и выявить имеющиеся патологические процессы. Элементы электрокардиограммы тесно связаны, и отражают длительность фаз сердечного цикла – систолу и диастолу, то есть сокращение и последующее расслабление. Расшифровка электрокардиограммы основана на изучении зубцов, из положения друг относительно друга, длительности, и прочих параметров. Для анализа изучают следующие элементы электрокардиограммы: 1. Зубцы. 2. Интервалы. 3. Сегменты.

Зубцами называют все острые и плавные выпуклости и вогнутости на линии ЭКГ. Каждый зубец обозначается буквой латинского алфавита. Зубец Р отражает сокращение предсердий, комплекс QRS – сокращение желудочков сердца, зубец Т – расслабление желудочков. Иногда после зубца Т на электрокардиограмме имеется еще один зубец U, но он не имеет клинической и диагностической роли.

Сегментом ЭКГ считается отрезок, заключенный между соседними зубцами. Для диагностики патологии сердца большое значение играют сегменты P – Q и S – T. Интервал на электрокардиограмме представляет собой комплекс, включающий в себя зубец и интервал. Для диагностики большое значение имеют интервалы P – Q и Q – T.

Часто в заключении врача можно увидеть маленькие латинские буквы, которые также обозначают зубцы, интервалы и сегменты. Маленькие буквы используются в том случае, если зубец имеет длину менее 5 мм. Кроме того, в QRS-комплексе возможно появление нескольких R – зубцов, которые принято обозначать R’, R” и т.д. Иногда зубец R попросту отсутствует. Тогда весь комплекс обозначается только двумя буквами – QS. Все это имеет важное диагностическое значение.

План расшифровки ЭКГ – общая схема чтения результатов

При расшифровке электрокардиограммы обязательно устанавливают следующие параметры, отражающие работу сердца:

  • положение электрической оси сердца;
  • определение правильности сердечного ритма и проводимости электрического импульса (выявляют блокады, аритмии);
  • определение регулярности сокращений сердечной мышцы;
  • определение частоты сердечных сокращений;
  • выявление источника электрического импульса (определяют ритм синусовый, или нет);
  • анализ длительности, глубины и ширины предсердного зубца Р и интервала P – Q;
  • анализ длительности, глубины, ширины комплекса зубцов желудочков сердца QRST;
  • анализ параметров сегмента RS – Т и зубца Т;
  • анализ параметров интервала Q – Т.

На основании всех изученных параметров врач пишет итоговое заключение по электрокардиограмме. Заключение примерно может выглядеть следующим образом: «Синусовый ритм с ЧСС 65. Нормальное положение электрической оси сердца. Патологии не выявлено». Или же так: «Синусовая тахикардия с ЧСС 100. Единичная наджелудочковая экстрасистолия. Неполная блокада правой ножки пучка Гиса. Умеренные метаболические изменения в миокарде».

В заключении по электрокардиограмме врач обязательно должен отразить следующие параметры:

  • синусовый ритм, или нет;
  • регулярность ритма;
  • частоту сердечных сокращений (ЧСС);
  • положение электрической оси сердца.

Если выявлены какие-либо из 4 патологических синдромов, то указать, какие именно – нарушение ритма, проводимости, перегрузка желудочков или предсердий, и повреждение структуры сердечной мышцы (инфаркт, рубец, дистрофия).

Пример расшифровки электрокардиограммы

В самом начале ленты электрокардиограммы должен быть калибровочный сигнал, который выглядит в виде большой буквы «П» высотой 10 мм. Если этого калибровочного сигнала нет, то электрокардиограмма является неинформативной. Если высота калибровочного сигнала составляет ниже 5 мм в стандартных и усиленных отведениях, и ниже 8 мм – в грудных, то имеет место низкий вольтаж электрокардиограммы, что является признаком ряда патологий сердца. Для последующей расшифровки и подсчета некоторых параметров необходимо знать, какой промежуток времени укладывается в одну клеточку миллиметровой бумаги. При скорости движения ленты в 25 мм/с одна клетка длиной 1 мм равна 0,04 секунды, а при скорости 50 мм/с – 0,02 секунды.

Проверка регулярности сокращений сердца

Оценивается по интервалам R – R. Если зубцы на протяжении всей записи расположены на одинаковом расстоянии друг от друга, то ритм регулярный. Иначе его называют правильным. Оценить расстояние между зубцами R – R очень просто: запись электрокардиограммы делается на миллиметровой бумаге, по которой легко измерять любые промежутки в миллиметрах.

Вычисление частоты сердечных сокращений (ЧСС)

Проводится простым арифметическим методом: подсчитывают число больших квадратов на миллиметровой бумаге, которые помещаются между двумя зубцами R. Затем частоту сердечных сокращений вычисляют по формуле, которая определяется скоростью движения ленты в кардиографе: 1. Скорость ленты равна 50 мм/с — тогда ЧСС равно 600 разделить на количество квадратов. 2. Скорость ленты равна 25 мм/с — тогда ЧСС равно 300 разделить на количество квадратов.

Например, если между двумя зубцами R поместилось 4,8 больших квадратов — тогда частота сердечных сокращений, при скорости движения ленты 50 мм/с, будет равна 600/4,8 = 125 ударов в минуту.

Если ритм сердечных сокращений неправильный, тогда определяют максимальную и минимальную ЧСС, взяв за основу также максимальное и минимальное расстояния между зубцами R.

Выявление источника ритма

Врач изучает ритм сердечных сокращений и выясняет, какой узел нервных клеток вызывает циклические процессы сокращений и расслаблений мышцы сердца. Это очень важно для определения блокад.

Расшифровка ЭКГ – ритмы

В норме водителем ритма является синусовый нервный узел. А сам такой нормальный ритм называется синусовым — все остальные варианты являются патологическими. При различных патологиях в качестве водителя ритма может выступать любой другой узел нервных клеток проводящей системы сердца. В этом случае циклические электрические импульсы спутываются, и ритм сердечных сокращений нарушается — имеет место аритмия.

При синусовом ритме на электрокардиограмме во II отведении зубец Р имеется перед каждым QRS-комплексом, и он всегда положительный. На одном отведении все зубцы Р должны иметь одинаковые форму, длину и ширину.

При предсердном ритме зубец Р во II-ом и III-ем отведениях — отрицательный, но имеется перед каждым QRS-комплексом.

Атриовентрикулярные ритмы характеризуются отсутствием зубцов Р на кардиограммах, или же появлением этого зубца после QRS-комплекса, а не перед ним, как в норме. При таком типе ритма частота сердечных сокращений — низкая, и составляет от 40 до 60 ударов в минуту.

Желудочковый ритм характеризуется увеличением ширины QRS-комплекса, который становится большим и довольно пугающим. Зубцы Р и QRS-комплекс совершенно не связаны друг с другом. То есть отсутствует строгая правильная нормальная последовательность – зубец Р, и следом за ним QRS-комплекс. Желудочковый ритм характеризуется снижением частоты сердечных сокращений – менее 40 ударов в минуту.

Выявление патологии проводимости электрического импульса по структурам сердца

Для этого измеряют длительность зубца Р, интервала P – Q и комплекса QRS. Длительность этих параметров высчитывают по миллиметровой ленте, на которой записана кардиограмма. Сначала считают, сколько миллиметров занимает каждый зубец или интервал, после чего полученное значение умножают на 0,02 при скорости записи 50 мм/с, или на 0,04 при скорости записи 25 мм/с.

Нормальная длительность зубца Р составляет до 0,1 секунды, интервала P – Q – 0,12-0,2 секунды, QRS-комплекса – 0,06-0,1 секунду.

Электрическая ось сердца

Обозначается, как угол альфа. Она может иметь нормальное положение, горизонтальное или вертикальное. Причем у худого человека ось сердца более вертикальна относительно средних величин, а у полных – более горизонтальна. Нормальное положение электрической оси сердца составляет 30–69o, вертикальное – 70–90o, горизонтальное – 0–29o. Угол альфа, равный от 91 до ±180o, отражает резкое отклонение электрической оси сердца вправо. Угол альфа, равный от 0 до –90o, отражает резкое отклонение электрической оси сердца влево.

Электрическая ось сердца может отклоняться при различных патологических состояниях. Например, гипертоническая болезнь приводит к отклонению вправо, нарушение проводимости (блокады) может смещать ее вправо или влево.

Предсердный зубец Р

Предсердный зубец Р должен быть:

  • положительным в I, II, aVF и грудных отведениях (2, 3 ,4, 5, 6);
  • отрицательным в aVR;
  • двухфазным (часть зубца лежит в положительной области, и часть — в отрицательной) в III, aVL, V1.

Нормальная длительность Р — не более 0,1 секунды, а амплитуда составляет 1,5 – 2,5 мм.

Патологические формы зубца Р могут свидетельствовать о следующих патологиях: 1.Высокие и острые зубцы в II, III, aVF–отведениях появляются при гипертрофии правого предсердия («легочное сердце»); 2.Зубец Р с двумя вершинами с большой шириной в I, aVL, V5 и V6-отведениях говорит о гипертрофии левого предсердия (например, порок митрального клапана).

Интервал P – Q

Интервал P – Q имеет нормальную длительность от 0,12 до 0,2 секунды. Увеличение длительности интервала P – Q является отражением атриовентрикулярной блокады. На электрокардиограмме можно выделить три степени атриовентрикулярной блокады (AV):

  • I степень: простое удлинение интервала P – Q с сохранением всех остальных комплексов и зубцов.
  • II степень: удлинение интервала P – Q с частичным выпадением некоторых QRS-комплексов.
  • III степень: отсутствие связи между зубцом Р и QRS-комплексами. В этом случае предсердия работают в своем ритме, а желудочки – в своем.

Желудочковый QRST–комплекс

Желудочковый QRST–комплекс состоит собственно из QRS-комплекса и сегмента S – T. Нормальная длительность QRST–комплекса не превышает 0,1 секунды, а ее увеличение выявляется при блокадах ножек пучка Гисса.

QRS-комплекс состоит из трех зубцов, соответственно Q, R и S. Зубец Q виден на кардиограмме во всех отведениях, кроме 1, 2 и 3 грудных. Нормальный зубец Q имеет амплитуду до 25% от таковой зубца R. Длительность зубца Q составляет 0,03 секунды. Зубец R регистрируется абсолютно во всех отведениях. Зубец S также виден во всех отведениях, но его амплитуда уменьшается от 1-ого грудного до 4-ого, а в 5-ом и 6-ом он может вообще отсутствовать. Максимальная амплитуда данного зубца составляет 20 мм.

Сегмент S – T является очень важным с диагностической точки зрения. Именно по этому зубцу можно выявить ишемию миокарда, то есть недостаток кислорода в сердечной мышце. Обычно этот сегмент проходит по изолинии, в 1, 2 и 3 грудных отведениях, он может подниматься вверх максимум на 2 мм. А в 4, 5 и 6 грудных отведениях сегмент S – T может смещаться ниже изолинии максимум на полмиллиметра. Именно отклонение сегмента от изолинии отражает наличие ишемии миокарда.

Зубец Т

Зубец Т является отражением процесса в конечном итоге расслабления в сердечной мышце желудочков сердца. Обычно при большой амплитуде зубца R, зубец Т также будет положительным. Отрицательный зубец Т регистрируется в норме только в отведении aVR.

Интервал Q – T

Интервал Q – T отражает процесс в конечном итоге сокращения в миокарде желудочков сердца.

Расшифровка ЭКГ – показатели нормы

Расшифровка электрокардиограммы обычно записывается врачом в заключении. Типичный пример нормальной кардиограммы сердца выглядит следующим образом: 1. PQ – 0,12 с. 2. QRS – 0,06 с. 3. QT – 0,31 с. 4. RR – 0,62 – 0,66 – 0,6. 5. ЧСС равна 70 – 75 ударов в минуту. 6. ритм синусовый. 7. электрическая ось сердца расположена нормально.

В норме ритм должен быть только синусовым, ЧСС взрослого человека – 60 – 90 ударов в минуту. Зубец Р в норме составляет не более 0,1 с, интервал P – Q – 0,12-0,2 секунды, QRS-комплекс – 0,06-0,1 секунду, Q – Т до 0,4 с.

Если кардиограмма — патологическая, то в ней указываются конкретные синдромы и отклонения от нормы (например, частичная блокада левой ножки пучка Гисса, ишемия миокарда и т.д.). Также врач может отразить конкретные нарушения и изменения нормальных параметров зубцов, интервалов и сегментов (например, укорочение зубца Р или интервала Q – Т и т.д.).

Расшифровка ЭКГ у детей и беременных женщин

В принципе у детей и беременных женщин нормальные показатели электрокардиограммы сердца — такие же, как у здоровых взрослых людей. Однако имеются определенные физиологические особенности. Например, частота сердечных сокращений у детей выше, чем у взрослого человека. Нормальная ЧСС ребенка до 3–летнего возраста составляет 100 – 110 ударов в минуту, 3–5 лет – 90 – 100 ударов в минуту. Затем постепенно частота сердечных сокращений уменьшается, и в подростковом возрасте сравнивается с таковой у взрослого человека – 60 – 90 ударов в минуту.

У беременных женщин возможно небольшое отклонение электрической оси сердца на поздних сроках гестации из-за сдавления растущей маткой. Кроме того, часто развивается синусовая тахикардия, то есть увеличение частоты сердечных сокращений до 110 – 120 ударов в минуту, что является функциональным состоянием, и проходит самостоятельно. Увеличение частоты сердечных сокращений связано с большим объемом циркулирующей крови и увеличенной нагрузкой. Из-за увеличения нагрузки на сердце у беременных женщин может выявляться перегрузка различных отделов органа. Эти явления не являются патологией — они связаны с беременностью, и пройдут самостоятельно после родов.

Расшифровка электрокардиограммы при инфаркте

Инфаркт миокарда представляет собой резкое прекращение поступления кислорода к клеткам мышц сердца, вследствие чего развивается омертвение участка ткани, оказавшегося в состоянии гипоксии. Причина нарушения поступления кислорода может быть разной – чаще всего это закупорка кровяного сосуда, или его разрыв. Инфаркт захватывает только часть мышечной ткани сердца, и объем поражения зависит от величины кровеносного сосуда, оказавшегося закупоренным или разорванным. На электрокардиограмме инфаркт миокарда имеет определенные признаки, по которым его можно диагностировать.

В процессе развития инфаркта миокарда выделяют четыре стадии, которые имеют разные проявления на ЭКГ:

  • острейшая;
  • острая;
  • подострая;
  • рубцовая.

Острейшая стадия инфаркта миокарда может продолжаться в течение 3 часов – 3 суток с момента нарушения кровообращения. На данном этапе на электрокардиограмме может отсутствовать зубец Q. Если же он имеется, то зубец R имеет низкую амплитуду, или полностью отсутствует. В этом случае имеется характерный QS-зубец, отражающий трансмуральный инфаркт. Второй признак острейшего инфаркта – это повышение сегмента S – Т минимум на 4 мм над изолинией, с формированием одного большого зубца Т.

Иногда удается застать фазу ишемии миокарда, предшествующую острейшей, которая характеризуется высокими зубцами Т.

Острая стадия инфаркта протекает 2 – 3 недели. В этот период на ЭКГ регистрируется широкий и высокоамплитудный зубец Q, и отрицательный зубец Т.

Подострая стадия протекает до 3 месяцев. На ЭКГ регистрируется очень большой отрицательный зубец Т с огромной амплитудой, который постепенно нормализуется. Иногда выявляется подъем сегмента S – T, который должен был выровняться к этому периоду. Это является тревожным симптомом, поскольку может свидетельствовать о формировании аневризмы сердца.

Рубцовая стадия инфаркта является конечной, поскольку на поврежденном месте образуется соединительная ткань, неспособная к сокращению. Этот рубец регистрируется на ЭКГ в виде зубца Q, который останется на всю жизнь. Часто зубец Т сглажен, имеет низкую амплитуду, или же вовсе отрицательный.

Расшифровка наиболее распространенных ЭКГ

В заключении врачи пишут результат расшифровки ЭКГ, который часто непонятен, поскольку состоит из терминов, синдромов и просто констатации патофизиологических процессов. Рассмотрим наиболее распространенные заключения ЭКГ, которые оказываются непонятны человеку без медицинского образования.

Эктопический ритм означает не синусовый — что может быть как патологией, так и нормой. Нормой эктопический ритм является тогда, когда имеет место врожденное неправильное формирование проводящей системы сердца, но человек не предъявляет никаких жалоб и не страдает другими сердечными патологиями. В других случаях эктопический ритм свидетельствует о наличии блокад.

Изменение процессов реполяризации на ЭКГ отражает нарушение процесса расслабления сердечной мышцы после сокращения.

Синусовый ритм – это нормальный сердечный ритм здорового человека.

Синусовая или синусоидальная тахикардия означает, что у человека правильный и регулярный ритм, но повышенная частота сердечных сокращений – более 90 ударов в минуту. У молодых людей до 30-летнего возраста является вариантом нормы.

Синусовая брадикардия – это низкое число сердечных сокращений – менее 60 ударов в минуту на фоне нормального, регулярного ритма.

Неспецифические изменения ST-T означают, что имеются незначительные отклонения от нормы, но их причина может быть совершенно не связана с патологией сердца. Необходимо пройти полное обследование. Такие неспецифические изменения ST-T могут развиваться при дисбалансе ионов калия, натрия, хлора, магния, или различных эндокринных нарушениях, часто в период климакса у женщин.

Двухфазный зубец R в совокупности с другими признаками инфаркта указывает на повреждение передней стенки миокарда. Если же иных признаков инфаркта не выявлено, то двухфазный зубец R не является признаком патологии.

Удлинение QT может свидетельствовать о гипоксии (недостатке кислорода), рахите, или перевозбуждении нервной системы у ребенка, что является следствием родовой травмы.

Гипертрофия миокарда означает, что мышечная стенка сердца утолщена, и работает с огромной нагрузкой. Это может привести к формированию:

  • пороков сердца;
  • сердечной недостаточности;
  • аритмии.

Также гипертрофия миокарда может быть следствием перенесенных инфарктов.

Умеренные диффузные изменения в миокарде означают, что питание тканей нарушено, развилась дистрофия сердечной мышцы. Это поправимое состояние: необходимо обратиться к врачу и пройти адекватный курс лечения, включая нормализацию питания.

Отклонение электрической оси сердца (ЭОС) влево или вправо возможно при гипертрофии левого или правого желудочка соответственно. Влево ЭОС может отклоняться у тучных людей, а право – у худых, но в данном случае это — вариант нормы.

Левый тип ЭКГ – отклонение ЭОС влево.

НБПНПГ – аббревиатура, обозначающая «неполная блокада правой ножки пучка Гиса». Данное состояние может встречаться у новорожденных детей, и является вариантом нормы. В редких случаях НБПНПГ может стать причиной аритмии, но в основном не приводит к развитию негативных последствий. Блокада ножки пучка Гисса довольно часто встречается у людей, однако если нет никаких жалоб на сердце — то это совершенно не опасно.

БПВЛНПГ – аббревиатура, означающая «блокада передней ветви левой ножки пучка Гиса». Отражает нарушение проведения электрического импульса в сердце, и приводит к развитию аритмий.

Малый рост зубца R в V1-V3 может быть признаком инфаркта межжелудочковой перегородки. Чтобы точно определить, так ли это, необходимо сделать еще одно исследование ЭКГ.

Синдром CLC (синдром Клейн-Леви-Критеско) представляет собой врожденную особенность проводящей системы сердца. Может стать причиной развития аритмий. Данный синдром не требует лечения, но необходимо регулярно обследоваться у врача – кардиолога.

Низкий вольтаж ЭКГ часто регистрируется при перикардите (большом объеме соединительной ткани в сердце, заместившей мышечную). Кроме того, данный признак может быть отражением истощения или микседемы.

Метаболические изменения являются отражением недостаточности питания сердечной мышцы. Необходимо обследоваться у кардиолога и пройти курс лечения.

Экстрасистолия – представляет собой нарушение ритма сердечных сокращений, то есть аритмию. Необходимо серьезное лечение и наблюдение у кардиолога. Экстрасистолия может быть желудочковой, предсердной, но суть не меняется.

Нарушение ритма и проводимости – симптомы, которые в совокупности указывают на аритмию. Необходимо наблюдение у кардиолога и адекватная терапия. Возможна установка кардиостимулятора.

Замедление проводимости означает, что нервный импульс проходит по тканям сердца медленнее, чем в норме. Само по себе данное состояние не требует специального лечения — это может быть врожденной особенностью проводящей системы сердца. Рекомендуется регулярное наблюдение у врача–кардиолога.

Блокада 2 и 3 степеней отражает серьезное нарушение проводимости сердца, что проявляется аритмией. В этом случае необходимо лечение.

Поворот сердца правым желудочком вперед может быть косвенным признаком развития гипертрофии. В этом случае необходимо выяснить её причину, и пройти курс лечения, или же скорректировать диету и образ жизни.

Цена электрокардиограммы с расшифровкой

Стоимость электрокардиограммы с расшифровкой значительно колеблется, в зависимости от конкретного медицинского учреждения. Так, в государственных больницах и поликлиниках минимальная цена за процедуру снятия ЭКГ и расшифровки ее врачом составляет от 300 рублей. В этом случае вы получите пленочки с записанными кривыми и заключение врача по ним, которое он сделает сам, или при помощи компьютерной программы.

Если вы желаете получить основательное и подробное заключение по электрокардиограмме, объяснение врачом всех параметров и изменений — лучше обратиться в частную клинику, которая предоставляет подобные услуги. Здесь врач сможет не только написать заключение, расшифровав кардиограмму, но и спокойно поговорить с вами, не торопясь разъяснить все интересующие моменты. Однако стоимость такой кардиограммы с расшифровкой в частном медицинском центре колеблется от 800 рублей до 3600 рублей. Не стоит считать, что в обычной поликлинике или больнице работают плохие специалисты — просто у врача в государственном учреждении, как правило, очень большой объем работы, поэтому ему попросту некогда беседовать с каждым пациентом очень подробно.

Выбирая лечебно-профилактическое учреждение для снятия кардиограммы с расшифровкой, в первую очередь, обращайте внимание на квалификацию врача. Лучше, чтобы это был специалист – кардиолог или терапевт с хорошим опытом работы. Если кардиограмма необходима ребенку, то лучше обращаться к специалистам – педиатрам, поскольку «взрослые» врачи не всегда учитывают специфику и физиологические особенности малышей.

www.tiensmed.ru

Суть ЭКГ с нагрузкой

Электрокардиография применяется уже около сотни лет, отлично зарекомендовав себя еще при введении в сферу медицины, и пока аналогичных способов диагностики придумано не было. Многие болезни сердца фиксируются именно благодаря ей.

Но к сожалению, есть некоторые патологии, которые сложнее выяснить даже при помощи ЭКГ. Пациенты обращаются в момент ремиссии проявления патологии, и симптоматика дает лишь небольшой намек на вероятный диагноз. Поэтому было придумано проводить электрокардиографию во время физической активности человека.

В чем же заключается преимущество ЭКГ под нагрузкой? Диагностика ЭКГ проводится в момент высокой физической нагрузки на пациента. Для этого существует как несколько вариантов старых и проверенных способов имитирования повседневной нагрузки, так и более новых медицинских разработок.

ЭКГ с нагрузкой может проводиться следующими способами:

  • функциональные пробы;
  • диагностика на велоэргометре;
  • метод американских ученых – тредмил;
  • при помощи холтеровского мониторирования.

Вышеперечисленные нагрузочные упражнения во время снятия данных ЭКГ имеют несколько подвидов. Рассмотрим их подробнее.

Функциональные пробы

Данный способ применяется для оценки работы сердца при прохождении профпригодности некоторых профессий — спортсмены, летчики, военные. При помощи функциональных проб можно определить скрытые патологии, выносливость сердца к некоторым нагрузкам.

Также допустимо применение методики для оценивания здоровья детей перед поступлением в спортивную секцию.

Техника проведения пробы имеет несколько вариантов:

  • метод Мартинэ – заключается в 20 приседаниях, исполненных в течение 30 секунд. Показания снимаются перед физической нагрузкой, сразу после нее и спустя три минуты;
  • беговые пробы – аналогично первой пробе, только с бегом вместо приседаний;
  • степ-тест – имеет более 20-ти видов тестов, у каждого из них свои нормы показателей;
  • клиноортостатическая – процедура для детей. Ребенку крепят необходимое оборудование, после чего снимают показания в лежачем и стоячем положении. Нормальные показатели – увеличение сердечных сокращений в пределах 20–40 %.

Велоэргометр

В роли нагрузки может выступать аппарат, похожий на велотренажер – велоэргометр – его предлагают многие частные медицинские центры. Во время занятия велоупражнением хорошо фиксируются на кардиограмме изменение в работе сердца, которые могут быть незаметны без нагрузки. Как правило, таким способом эффективно определяется ишемическое заболевание, разнообразные нарушения в нормальном ритме сердца, другие нарушения, а также просто диагностируется норма реакции организма на физическую нагрузку.

Перед велоэргометрией нужно подготовиться:

  • по назначению врача за несколько суток до начала диагностики отменяются препараты (бета-блокаторы, нитраты);
  • нельзя проводить диагностику после стресса или физической нагрузки, пациент должен быть спокоен как физически, так и эмоционально;
  • перед самим исследованием нужно переодеться в легкую удобную одежду;
  • во время диагностики на тело пациента крепятся электроды, поэтому мужчинам, имеющим на груди волосяной покров, необходимо от него избавиться;
  • за три часа перед проведением процедуры нельзя принимать пищу и пить любую жидкость.

Обследуемому надевают на грудную клетку специальный пояс или крепят несколько электродов. Первые данные у пациента снимают в покое тела, далее происходит этап диагностики с физической нагрузкой, которую через определенные периоды принудительно увеличивают. Увеличение останавливают в тот момент, когда пациент начинает жаловаться о неприятных симптомах — боли, усталость, головокружение, другие признаки. После этого показания физических изменений снимаются еще в течение десяти минут, пока организм не вернет нормальное состояние покоя.

Рекомендуется проводить обследование утром, по истечении 2–3 часов после завтрака. Такое обследование применяется преимущественно для взрослых, но иногда приемлем в педиатрии для оценки работы сердца у подростков, вес которых превышает 40 кг.

Для проведения исследования имеются некоторые противопоказания:

  • период обострения инфаркта;
  • заболевания сердца инфекционного характера;
  • обострение сбоя в кровообращении мозга;
  • сложные патологии сердца;
  • сердечная недостаточность на 2–4 стадии;
  • аритмия, блокада проводимости;
  • гипертензия артерий 3 уровня;
  • различные виды тромбозов;
  • заболевания психического характера;
  • другие причины.

Проходить обследование можно только после обсуждения с врачом всевозможных противопоказаний.

Тредмил

Аналогичен методу велоэргометрии, но в качестве тренажера используется беговая дорожка с изменяющимся углом наклона плоскости – имитирование бега в гору. Метод диагностирования приемлем для детей – тренажер не имеет ограничений по росту и весу испытуемого, в отличие от велотренажера.

Показания изменений снимаются во время занятия и после нагрузки, после проводится анализ изменений нормы.

Холтеровское мониторирование

Метод считается условно нагрузочным: пациент носит на себе электроды в течение суток, а специальный прибор Холтер отображает показатели. Человек живет в обычном ритме, но каждую физическую нагрузку, эмоциональный стресс он заносит в дневник.

Во время такого исследование допускается проведение одной из вышеперечисленных проб.

В конце исследования врач-кардиолог анализирует изменения в организме в различных условиях, делает расшифровку кардиограммы, и на этом этапе важную роль играет информативность дневника.

Показания к ЭКГ с принудительной нагрузкой

Показаниями к использованию ЭКГ с нагрузкой выступают следующие признаки:

  • болезненные синдромы в области сердца, которые не диагностируются при обычном обследовании;
  • небольшие изменения результатов на электрокардиограмме, которые не сопровождаются признаками стенокардии;
  • изменения в липидном балансе без признаков ИБС;
  • люди с повышенным риском появления ИБС;
  • вероятность наличия безболевой ишемии миокарда.

После проведения обследования пациент получает полный результат о реакции организма на физическую нагрузку, изменения артериального давления, показаний восстановительного процесса после окончания физических нагрузок, и, конечно же, рекомендуемый допустимый уровень нагрузки.

Метод обследования ЭКГ под нагрузкой – безопасный способ медицинского исследования. Но, учитывая нагрузку на сердце во время испытания, риск побочных эффектов, а в очень редких случаях – осложнения, которые могут привести к сердечному приступу. Поэтому обследование должны проводить квалифицированные специалисты, чтобы при необходимости оказать медицинскую помощь.

serdec.ru

Строение сердца

Чтобы понять график ЭКГ, необходимо иметь хотя бы общее представление о функционировании и строении сердца.

У человека этот орган, как и у других млекопитающих, делится на 4 камеры:

  1. на 2 предсердия, выполняющих вспомогательные функции;
  2. на 2 желудочка, где выполняется основная работа.

Правая и левая стороны сердца значительно отличаются. Кровь в организме человека бежит по 2 кругам кровообращения: по большому и малому.

Левый желудочек снабжает кровью большой круг, получая при этом значительную нагрузку, которая тяжелее работы правого желудочка.

Фото:

Таким образом, получается, что после такой работы левая сторона органа более развита, чем правая. Несмотря на эти различия, отделы сердца работают слаженно и гармонично.

Структуры органа отличаются и по электрической активности. Их можно разделить на активно сокращающиеся структуры (миокард) и несокращающиеся (клапаны, сосуды, нервы и жировую прослойку).

Эти элементы отличаются по степени электрической восприимчивости.

Работе сердца свойственны определенные особенности:

  • Автоматизм – самопроизвольная выработка импульсов, вызывающих возбуждение сердца;
  • Возбудимость – способность активироваться от воздействия импульсов;
  • Проводимость – возможность проводить импульсы к сократительным структурам;
  • Сократимость – способность сокращаться и расслабляться через управление возбуждающими импульсами;
  • Тоничность, обеспечивающая постоянную циклическую работу сердца.

Равномерные электрические импульсы – это результат циклических взаимозамещений ионов K и Na, которые способствуют эффектам реполяризации и деполяризации, за счет чего происходят сокращения сердечной мышцы.

Возбуждение постепенно распространяется по всем отделам сердца. Начинается оно в синусовом узле, а после проводится через системы органа к желудочкам.

За счет того, что все тело обладает определенной электропроводимостью, эти биотоки можно зафиксировать и записать как электрокардиограмму.

Работа каждого отдела сердца видна на графике в виде пиков и интервалов. Самые диагностически важные интервалы и зубцы: QRS, R, QT и PQ.

Фото:

Проходя обычную процедуру электрокардиографии, следует избегать нагрузки перед исследованием. Это исказит диагностические данные.

Иногда может потребоваться и специальное обследование, во время которого под нагрузкой изучаются особенности функционирования сердца.

Но, как правило, такие исследования уже заранее предполагают наличие проблем в ССС. При этом проба с нагрузкой противопоказана при некоторых заболеваниях.

Основы кардиографии

Результаты ЭКГ представлены графиком с кривыми линиями с острыми и мягкими зубцами. Все элементы имеют свое значение.

Зубцы бывают отрицательные, расположенные в нижней части графика, или положительные, находящиеся в верхней части. Они также делятся на R и T зубцы.

Видео:

R показывают особенности функционирования предсердий, а T демонстрируют восстанавливающие способности миокарда.

График состоит из сегментов – промежутков между располагающимися рядом зубцами. Значимыми элементами для анализа являются сегменты PQ и ST.

Протяженность сегмента ST отражает частоту пульса. Особенности сегмента PQ показывают специфику проведения биопотенциала от желудочкового узла к предсердию.

Интервалы в ЭКГ – это отрезки, в которые включается и зубец, и сегмент. Диагностически значимым является комплекс из подобных сегментов и пиков – желудочковый QRST-комплекс.

Видео:

Он представлен QRS-комплексом и сегментом S–T. В норме длительность всех составляющих не должна превышать 0,1 с. Для выявления отклонений от нормы в работе сердца важную роль играют интервал PQ и интервал QT.

Расшифровка показаний ЭКГ

Кардиограмма содержит в себе 12 кривых. Во время ее расшифровки следует обращать внимание на самые важные диагностические показатели: особенности зубцов, продолжительность и периодичность сегментов ST, QT, PQ, комплексов QRS, а также нужно отследить специфику проводимости интервалов, электрическую ось, частоту и ритмичность сердечных сокращений.

Каждая клетка на графике отражает промежуток времени. Стандартно при создании ЭКГ подразумевается скорость в 25 мм/с. Клеточка в 1 мм на рисунке равна 0,04 секунды.

Изучая интервалы RQ, PQ и QT и рассчитав суммы клеток между зубцами R, можно вычислить основные особенности сердцебиения пациента.

Нормой считается частота сердечных сокращений в 60 – 90 ударов в минуту. Естественно, что такой показатель будет в норме только в состоянии покоя. После нагрузки данные будут совсем другие.

Во время и сразу после велоэргометрической пробы ЧСС под нагрузкой не должна превышать результат, вычисленный по формуле: 200 – возраст пациента (формула не рассчитана на детей).

Видео:

Еще одна важная характеристика пульса – это его ритмичность, в норме она проявится в равных интервалах между зубцами R. Даже после нагрузки сердце должно работать ритмично.

Электрическая ось в норме не должна иметь резких смещений (ее направление можно оценить через суммарный вектор QRS). Анализируя зубцы P, врач определяет источник активации сердечной мышцы.

Описание показателей ЭКГ в норме: сердечный ритм определяется как синусовый; нормой частоты сердечных сокращений считается интервал от 60 до 90 ударов в минуту.

Видео:

Интервал QT должен насчитывать 390 – 450 мс. Если интервалы QT удлинены, врач может заподозрить ревматизм, миокардит, атеросклероз или ИБС. Укороченный интервал QT является признаком гиперкальцемии.

Электрическую ось сердца рассчитывают по изолинии. Основой берутся пики зубцов. В норме ожидаемо увидеть преобладание значений пиков R над S. При обратном соотношении есть вероятность патологии.

При исследовании комплекса QRS внимание обращается на его протяженность (максимум 120 мс), а также на отсутствие патологичного пика Q. При смещении интервала QRS можно предполагать частичную или полную блокаду ножек пучка Гиса или нарушение проводимости.

Видео:

ST в норме располагается на изолинии. Зубец T при этом направляется вверх, создавая определенную асимметрию.

Положительный зубец P демонстрирует деполяризацию левого и правого предсердий. Можно сказать, что этот зубец поделен пополам: одна часть его отражает возбуждение левого предсердия, а другая – правого.

Отрицательный зубец Q отражает состояние межжелудочковой перегородки. По зубцу R можно определить активацию верхних отделов сердца. Он показывает активность желудочков.

Видео:

Этот зубец в норме должен четко выделяться в каждом отведении. S должен быть всегда направлен вниз. В норме высота этого зубца составляет примерно 2 см. Особое внимание уделяется сегменту ST.

В первых-вторых отведениях зубец T имеет положительное значение, а на отрезке VR – отрицательное.

Сочетание пиков QRS демонстрирует деполяризацию желудочков. По зубцу T можно оценить угасание их возбуждения.

Видео:

Это общие показатели с правилами расшифровки, по которым врач может оценить функционирование сердца и составить заключение.

При этом показатели нормы будут отличаться у детей и у взрослых, в состоянии покоя и после нагрузки.

Показатели нормы у взрослых и детей

Диагностика расположения зубцов на графике и расчет ширины между большими зубцами R – это основные данные для анализа, на основании которых можно сделать выводы о работе сердца взрослого человека.

Разница в высоте между зубцами R не должна быть выше 10 %. В идеальной ситуации показатели должны быть одинаковыми по всему графику.

Таблица норм показателей ЭКГ у взрослых людей представлена ниже:

P Не больше 0,1 с
Пульс Синусовый
ЧСС 60 – 90 ударов в минуту
RR 0,62 – 0,66 – 0,6
QT Не выше 0,4 с
QRS 0,06 – 0,1 с
PQ 0,12 – 0,2 с

Под нагрузкой показатели будут меняться, поэтому следует применять уже другие нормы, причем в зависимости от возраста они будут отличаться.

Например, в 20 лет ЧСС после нагрузки на тренажере может достигать в пределах нормы 180 ударов в минуту, в то время как в 40 лет этот показатель уже недопустим.

Детские нормы будут совсем другими. Это связано с тем, что в процессе роста и развития орган претерпевает определенные изменения.

Важно отслеживать правильное развитие ССС у детей в процессе взросления и проводить профилактические осмотры.

Видео:

В разном возрасте у ребенка разные значения ЭКГ могут меняться, и все равно это будет считаться нормой. Ниже приведены общие показатели, но выявить нормы у детей несколько сложнее, чем у взрослых.

У детей частота сердечных сокращений должна быть выше, чем у взрослых. Чем младше ребенок, тем больше отличие от взрослых норм.

У малыша младше 3-х лет пульс может быть до 110 ударов в минуту.

После, в возрасте с 3 до 5, эти показатели снижаются до 100 ударов в минуту. У подростков в норме уже взрослые результаты частоты сердечных сокращений.

Ритм сердцебиения у детей, как и у взрослых, в норме должен быть синусовым. В детском возрасте максимальное значение зубца P не будет превышать 0,1 с.

Значения QRS должны находиться в пределах 0,6 – 0,1 с. Нормальные показатели PQ у детей держатся около значения 0,2 с. QT должен быть меньше 0,4 с.

Видео:

Подобные знания могут помочь самостоятельно увидеть первые признаки отклонений от нормы в графике ЭКГ у взрослых и у детей.

Окончательную расшифровку может дать только специалист, но владея некоторыми понятиями (QRS, QT, PQ), можно лучше понять заключение врача.

Видео:
