Как сделать экг


Как правильно сделать ЭКГ: методика проведения

Электрокардиография (ЭКГ) используется для диагностики заболеваний сердечно-сосудистой системы. От типа исследования зависит, как делают ЭКГ. Схема наложения и маркировка электродов будет отличаться при разных методиках.

Электрокардиогра́фия — неинвазивная технология графической регистрации разности потенциалов электрического поля, образующихся при работе сердца. Проводится с помощью электрокардиографа.

Прибор имеет электроды, которые крепятся на определенные точки на теле пациента. Они улавливают электрические импульсы сердца, которые после усиления фиксируются гальванометром и регистрируются на бумаге с помощью кривых линий. В результате получается кардиограмма, которая подлежит дальнейшей расшифровке врачом-кардиологом или терапевтом.

Цель и задачи

Снятие электрокардиограммы необходимо для диагностики нарушений в работе сердца, а также является обязательным элементом ежегодной диспансеризации населения. Кардиологи рекомендуют делать ЭКГ каждый год всем людям после 40 лет.

Глядя на кардиограмму, врач оценит:

  1. Частоту (пульс), ритмичность и регулярность сердечных сокращений.
  2. Физическое состояние сердца.
  3. Наличие нарушений электролитного обмена (калий, кальций, магний и другие).
  4. Проводящую систему сердца (различные блокады и аритмии).
  5. Эффективность лечения при острых и хронических заболеваниях.
  6. Локализацию, размеры и степень поражения при ишемии и инфаркте миокарда.
  7. Присутствие сердечных осложнений при заболеваниях других органов и систем (тромбоэмболия легочной артерии).

Причины пройти обследование

Кардиограмма делается при малейших жалобах:

  • на перебои в работе сердца;
  • одышку;
  • тяжесть и боли за грудиной;
  • слабость, головокружение;
  • повышенное давление;
  • боли в спине, груди и шее.

А также:

  • перед операциями;
  • на профосмотрах;
  • при беременности;
  • если есть риск развития сердечных заболеваний;
  • для получения медицинской книжки при устройстве на работу.

Для полноценной диагностики одной кардиограммы недостаточно. Выводы о вашем здоровье врач сможет сделать на основе комплексного обследования, учитывая результаты других обследований, анализов, ваши жалобы и историю болезни.

Какой врач делает?

В поликлинике направление на кардиографию дает терапевт. А врач, который её расшифровывает, называется кардиолог.

Также сделать заключение также может:

  • врач функциональной диагностики;
  • врач скорой помощи;
  • семейный доктор;
  • педиатр.

Саму процедуру проводят медсестры в специально оборудованном кабинете.

После получения результатов исследования необходимо записаться на прием к врачу, который назначил ЭКГ, чтобы получить рекомендации или назначения по лечению.

Длительность процедуры

Сколько будет длиться исследование зависит от вида ЭКГ.

Тип исследованияВремя
Стандартная ЭКГ5–10 минут
ЭКГ с нагрузкой10–15 минут

Подготовка к обследованию

Правила подготовки к ЭКГ:

  1. В день проведения процедуры стоит воздержаться от употребления кофе, чая и энергетических напитков.
  2. Не есть тяжелую пищу за 2 часа до исследования.
  3. Не принимать седативные медикаменты. Если вы регулярно пьёте кардиологические препараты (антиаритмические, бета-блокаторы, сердечные гликозиды) — обязательно сообщите об этом врачу.
  4. Курильщикам за час до ЭКГ отказаться от сигарет.
  5. Не подвергать себя физическим нагрузкам. Желательно прийти за 10–15 минут до обследования и отдохнуть на кушетке.
  6. Не использовать жирный крем и лосьон в области груди.
  7. Одежда должна быть удобной, чтобы можно было быстро оголить запястья, голени и грудь. А также придется снять все металлические украшения и часы.
  8. Обязательно возьмите с собой предыдущие кардиограммы и результаты анализов.

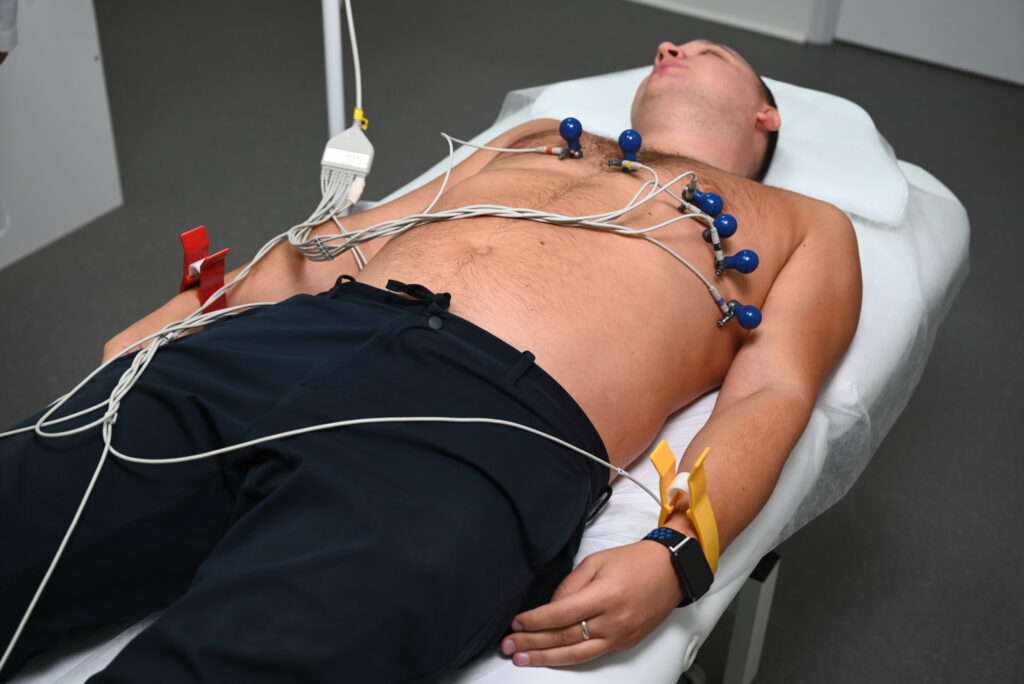

Общий алгоритм действий при снятии ЭКГ

Как делают ЭКГ:

  1. Медработник записывает все данные пациента в журнал.
  2. Оголяются запястья, голени и грудная клетка.
  3. В положении лежа прикрепляются электроды. Перед этим кожу обезжиривают спиртом, а для лучшего контакта с датчиками наносят специальный гель, или используют влажные марлевые салфетки.
  4. Показатели записываются на бумаге, после этого клеммы снимаются, кожа протирается насухо.

Во время прохождения ЭКГ не нужно нервничать и разговаривать. Технология записи абсолютно безопасна и безболезненна. Продолжительность обследования — 10–15 минут.

Дыхание должно быть ровным и спокойным. Может понадобиться регистрация показателей на вдохе. В таком случае медсестра даст команду глубоко вдохнуть и задержать дыхание.

Манипуляция ЭКГ осуществляется в кабинете функциональной диагностики. Помещение должно быть теплым и изолированным от возможных источников электрических помех. Рекомендуется также выключить мобильный телефон.

Как правильно снять ЭКГ

Техника выполнения электрокардиографии имеет простой порядок действий и осуществляется поэтапно:

  • подготовка пациента;
  • наложение электродов;
  • запись биоэлектрической активности на бумаге;
  • расшифровка результатов.

Важно не перепутать электроды, а перед работой проверить прибор на исправность.

Видео о технике записи ЭКГ снято каналом — OFFICIAL TNU.

Наложение электродов

Для записи стандартных и усиленных отведений используются три электрода (красный, желтый и зеленый), которые накладываются на руки и левую ногу и образуют треугольник Эйнтховена. Черным электродом, который накладывается на правую ногу, система заземляется.

Ставить их нужно так:

  • красный — правая рука;
  • желтый — левая рука;
  • зеленый — левая нога;
  • черный — правая нога.

Для регистрации грудных отведений используют один или шесть электродов в виде груши (в зависимости от типа кардиографа).

Как ставить грудные электроды:

  • отведение V1 — в IV межреберье по правому краю грудины;
  • отведение V2 — в IV межреберье по левому краю грудины;
  • отведение V3 — между второй и четвертой позицией;
  • отведение V4 — в V межреберье по левой срединно-ключичной ли­нии;
  • отведение V5 — на том же горизонтальном уровне, что и V4, по левой передней подмышечной линии;
  • отведение V6 — по левой средней подмышечной линии на уровне V4.5.

Схема наложения грудных электродов

Маркировка наконечников и электродов

Для удобства все электроды имеют свой цвет.

Расположение четырёх основных легко запомнить по светофору или по смешной напоминалке «Каждая Женщина Злее Черта».

В одноканальном кардиографе для снятия грудных отведений на ЭКГ используется одна груша белого цвета.

В шестиканальном:

  • V1 — красного цвета;
  • V2 — желтого;
  • V3 — зеленого;
  • V4 — коричневого;
  • V5 — черного;
  • V6 — синего.

Схема отведений

При регистрации ЭКГ в настоящее время используют 12 стандартных отведений: 6 от конечностей и 6 грудных.

Каждое из 6 отведений показывает ту или иную часть сердца.

На стандартных отведениях:

  • I — передняя сердечная стенка;
  • II — задняя сердечная стенка;
  • III — их совокупность.

Схема стандартных отведений конечностей

На усиленных отведениях:

  • aVR — боковая сердечная стенка справа;
  • aVL — боковая сердечная стенка впереди слева;
  • aVF — нижняя стенка сердца сзади.

Схема усиленных отведений конечностей

На грудных отведениях:

  • V1 и V2 — правый желудочек;
  • VЗ — перегородка между двумя желудочками;
  • V4 — верхний сердечный отдел;
  • V5 — боковая стенка левого желудочка спереди;
  • V6 — левый желудочек.

Схема грудных отведений

Таким образом упрощается задача диагностики заболеваний. Изменения в каждом отведении характеризуют патологию в определенном участке миокарда.

Запись кардиограммы

На разных кардиографах порядок действий может отличаться. Рассмотрим алгоритм записи ЭКГ на примере аппарата ЭК1Т-03М2.

Фото электрокардиографа ЭК1Т-03М2

Если аппарат имеет питание от сети 220В, его обязательно заземляют. Для этого один конец заземляющего провода подключают к гнезду заземления, а другой подсоединяют к водопроводному крану или неокрашенному участку батареи центрального отопления. Приборы с аккумулятором заземления не требуют.

После наложения электродов и включения аппарата, записывается контрольный милливольт. Это масштаб записи, он важен для дальнейших измерений и для сравнения электрокардиограмм, записанных на разных аппаратах, между собой.

На примере аппарата ЭК1Т-03М2 это делается так:

  1. Переключателем следует установить высоту мВ равной 10 мм, проверить, чтобы переключатель отведений был установлен в положение 1 мВ.
  2. Включить движение ленты со скоростью 50 мм/сек. И сразу же 3–4 раза быстро нажать на кнопку записи милливольта, после чего движение ленты остановить.
  3. На ленте запишутся несколько прямоугольных зубцов высотой 10 мм, при расшифровке ЭКГ их и называют милливольтом.

Далее происходит последовательная запись стандартных отведений:

  1. Для этого переключают аппарат в режим записи I отведения.
  2. Затем включить движение ленты, записать 4–5 комплексов и ленту остановить.
  3. Переключить аппарат в режим записи II отведения и всю процедуру повторить.
  4. После записи III отведения следует попросить больного сделать глубокий вдох, задержать дыхание, и в таком положении записать III отведение еще раз.
  5. Затем записать усиленные отведения aVR, aVL и aVF.

Запись грудных отведений:

  1. Для этого переключателем отведений устанавливают положение V.
  2. Грудной электрод ставят на грудь больного в точку записи отведения V1 и включают успокоитель пера.
  3. Выключают успокоитель. Записывают на скорости 50 мм/сек. 4–5 комплексов.
  4. Включают успокоитель и переставляют электрод в точку V2.
  5. Всю процедуру повторяют до записи отведения V6.

Снова записывают контрольный милливольт, ленту пропускают вперед и отрывают. Аппарат выключают.

На кардиограмме указывается:

  • Ф. И. О. пациента;
  • возраст;
  • дата и время записи.

Особенности проведения ЭКГ по Слопаку

В медицине есть еще один способ проводить электрокардиографию — ЭКГ по Слопаку. Он отличается от стандартной процедуры. Применяется для диагностики задне-базальных инфарктов миокарда.

Описание метода:

  1. Зеленый — левая нога.
  2. Черный — правая нога.
  3. Желтый электрод помещают на пятое межреберье слева по заднеподмышечной линии (на уровне грудного V6).
  4. Красный последовательно перемещается и используется, чтобы снимать грудные отведения.

Маркировка выглядит так:

  • S1 — у левого края грудины;
  • S2 — на середине расстояния между отведениями S1 и S3;
  • S3 — второе межреберье слева по среднеключичной линии;
  • S4 — второе межреберье слева по переднеподмышечной линии.

При этом переключатель контактов должен оставаться на I положении.

Снятие ЭКГ детям

Записывать ЭКГ можно не только взрослым, но и детям любого возраста, используя соответствующие по размеру электроды.

Родители должны успокоить ребенка, во время манипуляции он должен быть спокойным и неподвижным. Детям постарше можно объяснить, как будет проходить процедура и что от них требуется.

Сдавать ЭКГ детям, у которых есть заболевания сердца и сосудов или присутствует риск их возникновения, нужно не менее одного раза в год.

Как делают ЭКГ женщинам

ЭКГ женщинам делают точно так же, как и мужчинам. Единственной особенностью является то, что девушки снимают лифчик, так как импульс не проходит через ткань бюстгальтера. По той же причине не желательно надевать колготки или чулки.

Есть ли особенности проведения при беременности?

Противопоказаний для ЭКГ во время беременности нет. Это такой же этап наблюдения за здоровьем будущей мамы, как и УЗИ. Именно поэтому женщинам не стоит отказываться от выполнения такого исследования.

Во время вынашивания плода сердце испытывает повышенную нагрузку. На протяжении беременности ЭКГ назначается 2 раза. Кроме этого, электрокардиограмма выполняется не только женщине, но и плоду — такое исследование называется КТГ (кардиотокография).

При беременности на кардиограмме появляются следующие изменения:

  • смещение электрической оси сердца влево;
  • увеличение пульса, единичные экстрасистолы;
  • отрицательный зубец Т в третьем и четвертом отведении;
  • укороченный интервал PR;
  • патологический зубец Q в третьем отведении и aVF (отведение от правой руки).

Можно ли сделать ЭКГ дома?

Преимуществом современных кардиографов является их компактность и мобильность. Переносные аппараты такие же точные, как и стационарные. Некоторые оснащены системой передачи данных, с её помощью врач может получать информацию о работе сердца на расстоянии в режиме реального времени. Эту функцию широко используют бригады скорой помощи.

При вызове врача на дом, вы можете не только сделать кардиограмму, но и сразу получить её расшифровку и рекомендации.

Расшифровка показателей

ЭКГ оценивают по нескольким признакам:

  1. Ритм — правильный и регулярный. Без внеочередных сокращений (экстрасистол).
  2. Частота сердечных сокращений. В норме — 60–80 уд./мин.
  3. Электрическая ось — в норме R превышает S во всех отведениях, кроме aVR, V1 — V2, иногда V3.
  4. Ширины желудочкового комплекса QRS. В норме не больше 120 мс.
  5. QRST — комплекс.

QRST — комплекс в норме

Краткое обозначение основных элементов пленки:

  • зубец P — показывает сокращение предсердий;
  • интервал PQ — время достижения импульсом атриовентрикулярного узла;
  • комплекс QRS — показывает возбуждение желудочков;
  • зубец Т — обозначает деполяризацию (восстановление электрического потенциала).

Видео о нормах ЭКГ от канала Mass Medika.

Распространенные ошибки при регистрации ЭКГ

Наиболее распространёнными ошибками при проведении процедуры ЭКГ являются:

  • неправильное наложение электродов;
  • плохой контакт с кожей;
  • пренебрежение пациентом правилами подготовки;
  • неудобное положение пациента, дрожь в теле.

Видео

В небольшом ролике канала Neurosoft Russia рассказано, как правильно наложить электроды.

Важные моменты, как делают ЭКГ пациентам разного возраста и пола

Электрокардиография представляет собой снятие биоэлектрических потенциалов, которые возникают при сокращении сердечной мышцы. Этот метод доступен, не требует особой подготовки, безопасен для пациента. При этом информация, полученная врачом, может помочь в постановке диагноза при ишемической болезни, аритмии, нарушении проводимости.

Принцип работы электрокардиографа

Прибор для регистрации ЭКГ состоит из электродов, которые крепятся на тело пациентов, гальванометра, усилителя, регистратора и переключателя для отведений. Импульсы, которые образуются в сердечной мышце, вначале должны быть усилены, затем их воспринимает гальванометр. Он преобразует электрические волны в механические колебания.

Регистратор производит запись при помощи самописцев на термобумаге типичной графической кривой, которая называется электрокардиограммой.

При помощи ЭКГ исследования можно судить о состоянии сердечной мышцы по таким показателям:

  • проводимость импульса;
  • ритмичность сердечных сокращений;
  • увеличение одного или нескольких отделов сердца;
  • кровоснабжение миокарда;
  • участки некроза (инфаркта) их величину, глубину и давность возникновения.
Рекомендуем прочитать о норме ЭКГ у детей. Вы узнаете о причинах назначения детям ЭКГ-исследования, подготовке ребенка к обследованию, правилах проведения, расшифровке значений у новорожденных, грудных детей и подростков. А здесь подробнее о том, что покажет ЭКГ при миокардите.

Как правильно подготовиться к ЭКГ, что нельзя делать

Электрокардиография не требует длительной подготовки, что относится к преимуществам этого метода. Ее снимают по экстренным показаниям при любом состоянии пациента. Но если назначено плановое исследование, то перед его проведением рекомендуется:

  • Не принимать пищу и кофеинсодержащие напитки минимум за 3 часа до процедуры.
  • Перед исследованием нужно хорошо отдохнуть.
  • Исключить физические и эмоциональные нагрузки.
  • Принять душ, после которого не пользоваться кремом.

Одежда подбирается таким образом, чтобы можно было легко прикрепить электроды на кожу щиколоток, запястий и грудную клетку.

В день исследования категорически запрещен прием алкогольных напитков, курения, нужно отказаться от занятий спортом и плотного завтрака. В качестве напитка лучше всего подойдет обычная питьевая вода, слабый чай или фруктовый сок.

Как делают ЭКГ

Для того чтобы снять электрокардиограмму, пациента укладывают на кушетку, медицинский работник устанавливает электроды на голенях, запястьях и грудной клетке. Если имеется затруднение дыхания в горизонтальном положении, то процедура проводится сидя.

Правила проведения процедуры

Для хорошего контакта между кожей и электродом место крепления обезжиривают при помощи этилового спирта и наносят специальный токопроводящий гель. После этого проводится снятие показаний при помощи прибора для ЭКГ-диагностики.

Вся процедура занимает около 10 — 15 минут.

Для того, чтобы получить достоверный результат, нужно быть в спокойном, расслабленном состоянии, не задерживать дыхание. Мышечная дрожь от волнения или холода может привести к искажению данных.

Общепринятыми отведениями являются 3 стандартные, 3 усиленные и 6 грудных. В каждом отведении будет записано не менее 4 сердечных циклов. После этого прибор отключают, снимают электроды и выдают врачу функциональной диагностики подписанную ленту, которую он должен расшифровать.

О методике регистрации ЭКГ смотрите в этом видео:

Есть ли особенности проведения при беременности

В организме беременной женщины меняется нагрузка на сердечную мышцу, так как она должна обеспечить кровоснабжением плод, находящийся в матке. На электрокардиограмме могут проявиться отклонения, которые не являются показателем болезни сердца.

Поэтому, начиная с 3 — 4 месяца, при расшифровке показаний вносят поправку на наличие процесса гестации.

При подготовке и проведении самой процедуры используют стандартные методики исследования.

Как делают ЭКГ женщинам

Для женщин правила установки электродов такие же, как и для мужчин. Они должны располагаться в области сердца, непосредственно на коже, поэтому до проведения ЭКГ нужно полностью снять всю одежду с грудной клетки, включая бюстгальтер. Нужно учесть, что колготки или чулки помешают прикрепить датчики к голени.

Расшифровка ЭКГ показателей

На ленте кривая, полученная после снятия кардиограммы, имеет 5 зубцов. Они возникают при последовательном сокращении предсердий и желудочков. Приняты такие обозначения:

  • Зубец Р – это показатель работы правого (первая половина) и левого предсердия.
  • Р Q – интервал прохождения импульса до желудочка по пучку Гисса.
  • QRST – комплекс возникает при сокращении желудочков, при этом самый высокий зубец R отражает возбуждение миокарда желудочка, а Q и S – перегородки между ними, Т – возникает в период восстановления миокарда после систолы.
Зубцы и интервалы

В норме у взрослых

Полностью оценить электрокардиограмму может врач, так как для постановки диагноза требуется знать симптомы болезни и данные других методов исследования (анализов крови, УЗИ, ЭхоКГ). Общие характеристики, которые оценивает специалист, у здорового человека следующие:

  • Ритм сокращений от 60 до 80 за минуту.
  • Размер интервалов не должен превышать нормальные показатели, или быть короче, чем средние значения.
  • Электрическая ось – в норме R превышает S во всех отведениях, кроме aVR, V1 — V2, иногда V3.
  • Желудочковый комплекс не больше 120 мс.
  • Т положительный и длиннее комплекса QRS.
ЭКГ (норма)

При беременности

По мере роста матки она поднимает купол диафрагмальной перегородки и после 24 — 24 недели верхушка сердца смещается влево. Это отражается на электрокардиограмме повышением амплитуды R в первом, а S и Q в третьем отведении, желудочковый комплекс снижается вместе с сегментом ST. Изменения проводимости по сердечной мышце также связаны с влиянием гормонов, вырабатываемых плацентой.

Характерные признаки:

  • Смещение оси сердца влево.
  • Т двухфазный и отрицательный в правых грудных отведениях.
  • Желудочковый комплекс шире, чем в норме.
  • Учащенный ритм, единичные внеочередные сокращения.
Дыхательная аритмия у беременных

Отклонения, которые способен выявить прибор

При помощи снятия и расшифровки электрокардиограммы можно выявить признаки таких болезней:

  • стенокардии и инфаркта;
  • вида аритмии, расположения водителя ритма;
  • блокады из-за пониженной проводимости;
  • гипертрофии миокарда и ее локализации;
  • признаков миокардита и перикардита;
  • тромбоэмболии легочной артерии;
  • симптомов легочной гипертензии;
  • нарушений электролитного состава крови.
АВ-блокада III степени

Недостатки проведения обследований на ЭКГ

Несмотря на высокую диагностическую ценность, обычная ЭКГ не может зафиксировать изменения в работе сердца вне времени ее снятия. Поэтому, наряду с традиционной методикой, пациенту может быть назначено дополнительно мониторирование в течение суток по Холтеру, пробы с физической нагрузкой.

При помощи этого способа нельзя распознать сердечные шумы, поэтому при подозрении на пороки строения клапанов или перегородок нужно проводить ЭхоКГ, фонокардиографию или УЗИ сердца.

Если планируется проведение установки стента или шунта при ишемии миокарда, то для определения локализации сужения венечных артерий требуется коронарография. Опухолевые процессы диагностируют при рентгенологическом или МРТ исследовании.

Рекомендуем прочитать об остром коронарном синдроме. Вы узнаете о причинах развития патологии, патогенезе, симптомах, диагностике и лечении. А здесь подробнее об ЭКГ при ишемии миокарда.

Актуальные вопросы пациентов

Метод ЭКГ является традиционным и применяется длительное время в медицинской практике. Но у пациентов часто возникают опасения по поводу его назначения. Самые распространенные вопросы:

  • Как часто можно делать ЭКГ? На организм не оказывается воздействия ни электрическим, ни магнитным полем. Поэтому нет никаких ограничений частоты ее проведения. Можно снимать кардиограмму каждый день, но это используется чаще всего в условиях стационара.
  • Вредно ли ЭКГ для организма? Процедура относится к полностью безопасной, так как не требует инъекций, облучения или травматического вмешательства. Ее можно назначать без опасений детям и беременным женщинам.
  • Можно ли делать ЭКГ при кашле и простуде? Простудные заболевания не являются противопоказанием, но в момент кашля на ЭКГ будет искажение формы зубцов и интервалов, а также могут быть признаки дыхательной аритмии. Поэтому в плановом порядке такой вид исследования не назначается.

Таким образом, ЭКГ – это проверенный временем доступный вид диагностики, который применяется как для профилактического обследования во время диспансеризации, так и для постановки диагноза при наличии жалоб на нарушение работы сердца. Такое исследование относится к безопасным и информативным.

Как делать ЭКГ: базовые принципы процедуры и правила подготовки к ней

От того как делают ЭКГ во многом зависит объективность полученных результатов. Бытует мнение, что данный вид исследования не требует специальной подготовки. Это не совсем так. Конечно, речь не идет о длительных приготовлениях, которые необходимы, например, для проведения ультразвуковой диагностики органов малого таза или брюшной полости. Тем не менее, соблюдение определенного алгоритма действий перед снятием ЭКГ позволит получить более точные данные о работе сердца.

Что показывает электрокардиограмма

ЭКГ представляет собой неинвазивное исследование общего состояния сердечной мышцы путем измерения и фиксации на бумаге электрических импульсов, возникающих во время ее сокращений. Этот тест является началом диагностики любого сердечного заболевания. Терапевт или кардиолог рекомендует снимать кардиограмму, используя аппарат экг, при жалобах со стороны пациента на сильное сердцебиение, одышку, головокружение, обмороки, боли в области груди разной интенсивности, покалывания в левом подреберье и прочие симптомы, которые могут свидетельствовать о наличие патологий сердца. Несмотря на то что электрокардиография не достаточно универсальный метод исследования, и по данным его можно лишь косвенно судить о сократительной активности сердечной мышцы, тем не менее, результаты теста позволяют оценить:

  • проводимость импульсов сердечной системы;
  • правильность сердечного ритма;
  • интенсивность кровообращения и кислородного снабжения в сердечной мышце;
  • размеры каждого из отделов сердца, выявить увеличения;
  • степень и местонахождение поражений сердечной мышцы, установить время их возникновения.

Довольно широкий спектр аналитических данных, получаемый при соблюдении алгоритма ЭКГ- исследования, объясняет тот факт, что тестирование в обязательном порядке включено в регулярные профилактические осмотры на многих предприятиях. Его назначают при других заболеваниях, которые могут дать осложнения на сердце. Снятие ЭКГ – необходимая мера перед назначением сильных лекарственных препаратов, негативно влияющих на сердечную функцию. При этом исследование, как правило, рекомендуют повторять после завершения терапевтического курса.

Электрокардиография – абсолютно безопасная и безвредная процедура. Повторять ее можно даже без специфических показаний для контроля здоровья сердечно-сосудистой системы.

Что учесть при подготовке к ЭКГ

Техника регистрации сердечных импульсов довольно проста, обычно процедура не занимает более 10 минут. Исследование необходимо проводить в проветриваемом помещении, однако температура не должна быть слишком низкой – во время теста пациенту необходимо раздеться выше пояса. Если в помещении будет холодно, исследуемый не сможет полностью расслабиться, что негативно скажется на результатах анализа. Состояние полного покоя во время регистрации кардиограммы является главным залогом точности получаемых данных. К обеспечению данных условий, по сути, и сводятся все правила подготовки к ЭКГ. Основными из них являются:

  • пятнадцатиминутный отдых перед началом процедуры;
  • регистрация показаний в положении лежа на спине;
  • ровное дыхание во время исследования;
  • тестирование натощак или спустя два часа после приема легкой пищи.

В день исследования категорически запрещен прием энергетических напитков, седативных препаратов, кофе, крепкого чая – эти продукты сделают результаты анализа необъективными. За час до проведения ЭКГ курильщикам следует отказаться от сигарет.

Механизм функционального исследования

Техника регистрации электрокардиограммы универсальна и предполагает наложение четырех электродных пластин на кисти рук и лодыжки, а также помещение шести электродных присосок на грудную клетку. Эти электроды проводами связаны с регистрирующим блоком. Устройство аппарата ЭКГ таково, что электрические сигналы, фиксируемые электродами и усиленные гальванометром, отображаются графически на подвижной бумажной ленте или дисплее монитора.

Наложение электродов происходит по определенному алгоритму. Те, из них, что накладываются на конечности, для удобства помечены цветами:

  • красный,
  • желтый,
  • зеленый,
  • черный.

Для простоты запоминания этого алгоритма студентам медицинских университетов предлагают запомнить шуточную фразу «каждая женщина злее черта», в которой первая буква каждого из слов указывает на определенный цвет электрода. Начинать накладывать пластины следует с правой руки, и двигаться по часовой стрелке. Для улучшения проводимости и повышения точности сигнала под электродные пластины накладываются влажные тканевые салфетки. С этой же целью спиртовым раствором обезжиривают кожу грудной клетки, а «нагрудные электроды» смазывают специальным контактным гелем. Их расположение также соответствует установленному алгоритму: на определенном расстоянии друг от друга начиная от центра груди в область левой подмышки.

Полученная схема работы сердца включает зубцы, различные по длине и высоте. Алгоритм процедуры предполагает исследование на протяжении четырех сердечных циклов. В здоровом состоянии зубцы, полученные в каждом из циклов, не должны отличаться между собой более чем на 10 процентов. Однако такое прочтение кардиограммы является лишь условным. Точное описание полученных результатов может дать лишь квалифицированный специалист.

Как делают кардиографию сердца

Электрокардиограмма записывает электрические сигналы в сердце. Это общий тест, используемый для выявления проблем и мониторинга состояния сердца в различных ситуациях, так как делают ЭКГ и в кабинете функциональной диагностики, и в санитарных машинах, и на дому у пациента.

Электрокардиографическое исследование – неинвазивно, безболезненно и дает быстрый результат. Во время теста датчики (электроды) прикрепляются к конечностям и груди и остаются на несколько мину, что обычно дискомфорта не приносит.

Что такое электрокардиография (ЭКГ)

Каждый удар сердца запускается электрическим импульсом, электрокардиограмма записывает время и силу этих сигналов, когда они проходят по миокарду. Аппарат для регистрации электрических импульсов называется кардиограф, он имеет несколько клемм и электродов, которые собирают информацию из 12 различных областей на коже грудной клетки и конечностей. Электрическая активность записывается в виде волн на графике, с различными шаблонами, соответствующими каждой электрической фазе сердечного ритма.

График ЭКГ это графическое представления изменения электрического потенциала отделов сердца

Варианты проведения ЭКГ

Стандартная процедура

Обычно кардиографию сердца проводят на стационарном кардиографе в кабинете функциональной диагностики. В помещении должно быть тепло, чтобы не вызвать мышечного тремора и дискомфорта. Обследуемого укладывают на кушетку лицом кверху, руки свободно располагаются вдоль туловища.

На оголенные участки конечностей выше запястья и щиколотки накладывают клеммы. Перед этим кожу протирают обезжиривающим составом (чаще всего это этанол). Клемма может иметь вид прищепки или же это будет пластина на проводе, которую медсестра зафиксирует с помощью резиновой ленты. Предварительно на электроды наносят проводящий гель или под них подкладывают токопроводящие прокладки.

На оголенную грудную клетку также в определенных точках устанавливают датчики электродов. Для удобства работы они имеют вид присосок, которые легко снимаются и перемещаются в нужные точки. Кожу грудной клетки, перед тем как снять ЭКГ, также протирают для лучшего контакта электродов и кожи.

Обычное положение пациента при записи электрокардиограммы Можете также почитать:ЭКГ при стенокардии напряжения

При записи электрокардиограммы дыхание должно быть спокойным и равномерным, если только от медперсонала не последует команда его задержать. В процессе того, как делается запись показаний, медсестра несколько раз будет переключать ручку прибора. Это соответствует записи показаний с различных отведений.

После окончания записи электроды отсоединяются, а участки тела вытирают насухо. Как правило, вся процедура занимает не более 10 минут.

Женщинам следует учесть, что одевать колготки на процедуру не слишком удобно, поскольку нужно будет полностью оголить лодыжки. Также не следует пользоваться кремами или лосьонами для тела и груди, поскольку они нарушают проводимость тока на коже. Белье также необходимо снимать, поскольку тугой лиф может нарушать ход грудной клетки, а так называемые металлические «косточки» нарушать показания прибора, кроме того, эта деталь гардероба не позволит установить электроды в нужных точках вокруг груди.

Стресс-тест

Часто некоторые сердечные симптомы появляются только во время физической активности. Поэтому у таких пациентов необходимо проводить ЭКГ сердца после легкой физической нагрузки (ходьба на беговой дорожке, езда на велотренажере, приседания), которая и называется стресс-тест. Если одновременно у пациента есть заболевание, мешающее ему выполнять физическую работу, то для стресс-теста вводят лекарственный препарат, стимулирующий работу сердца (бета-блокаторы или препараты калия).

Схема проведения стресс-теста под нагрузкой

Такой вариант исследования используется, когда есть подозрение на ишемическую болезнь сердца в ее начальной бессимптомной стадии.

Особенности подготовки к тесту – исключается курение, кофеиносодержащие напитки и пища, алкоголь и прием лекарственных препаратов за несколько часов до того, как проводится обследование.

Ортостатическая проба

Обычно электрокардиограмму снимают в положении, когда пациент лежит. Но если есть необходимость подтвердить нарушения ритма и проводимости в сердце ваго- или симпатозависимой природы, то процедуру записи проводят стоя. Женщинам особая подготовка не требуется, а мужчинам желательно сбрить волосы на груди для лучшего контакта электродов и кожи и качественной записи. Первоначально снимают кардиограмму, как обычно, затем следует короткий отдых, после нескольких минут пребывания в вертикальном положении приступают к записи второго этапа кардиограммы – стоя.

У детей ЭКГ проводят точно так же, как и у взрослых пациентов, в том числе и ортостатические пробы в положении стоя

Тест с гипервентиляцией

Электрокардиограмма при стресс-тесте может зафиксировать неспецифические изменения. Как вариант, это может быть либо последствием физической активности, что является нормой, либо проявления дыхательного алкалоза и гипервентиляции.

Пациенту предлагают глубоко и ритмично дышать около трех минут. За это время происходит целый каскад адаптационных изменений в организме и кривая ЭКГ приобретает характерный вид. Проба признается положительной при учащении пульса в 2 раза от контрольного ЭКГ. Так определяется нейродисциркуляторная дистония.

Гипервентиляция может вызвать спазм коронарных и мозговых сосудов, поэтому ее не проводят маленьким детям и больным с нарушением мозгового кровообращения.

Холтеровский мониторинг

Так выглядит подключенный холтеровский монитор

Наличие у пациента тенденции к нерегулярному ритму, который может появляться и исчезать и его невозможно «поймать» за несколько минут, является показанием к использованию холтеровского монитора сердечного ритма.

Небольшой прибор оснащен обычно двумя-тремя или двенадцатью каналами, носить его необходимо в течение суток-двух. Электроды, как правило, самоклеющиеся, устанавливаются на участки соответственно подготовленной кожи. Мужчинам предлагают побрить грудь. Зачем? Чтобы обеспечить надежный контакт электродов с кожей. Провода от электродов на груди идут на записывающее устройство с автономным питанием, которое находится в кармане или на плечевом ремне. Во время снятия показателей можно заниматься повседневными делами, только не мочить электроды. Параллельно нужно записывать все моменты, когда проявлялись неприятные сердечные симптомы и время их возникновения. В последующем врач будет сравнивать такие записи с показателем прибора, чтобы установить причину появления симптомов.

Как видите, метод достаточно прост, но помогает решить многие вопросы функциональной диагностики сердца и вовремя заметить патологические изменения. Причем на деятельности сердца могут отображаться не только свойственные непосредственно ему заболевания, но и любые нарушения в организме. Так что периодическое обследование с помощью ЭКГ должно стать вашей хорошей привычкой.

Смотрите также
