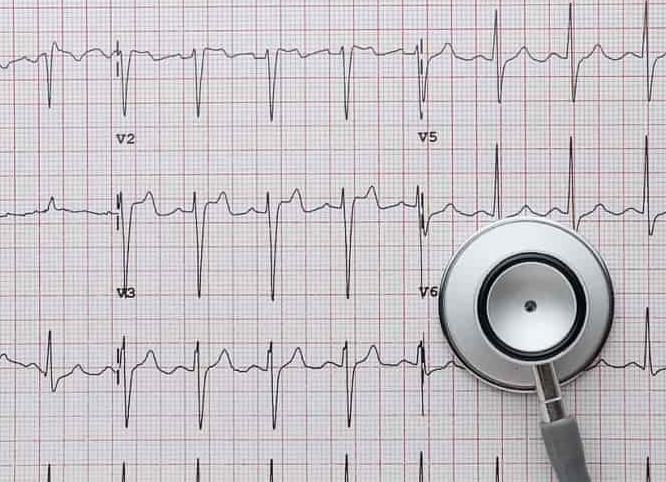

Электрокардиограмма сердца расшифровка

Как расшифровать кардиограмму сердца?

Формирование заключения по электрокардиограмме (ЭКГ) проводит врач функциональной диагностики или кардиолог. Это непростой диагностический процесс, требующий специального обучения и практики. Врач, описывающий ЭКГ, должен знать основы электрофизиологии сердца, варианты нормальной кардиограммы, уметь выявлять функциональные и морфологические изменения сердца. Он должен уметь анализировать нарушение функций автоматизма, проводимости, возбудимости сердца, оценивать влияние медикаментов и других внешних факторов на формирование зубцов и интервалов ЭКГ.

Описание электрокардиограммы включает в себя несколько последовательных этапов. Вначале оцениваются пол и возраст пациента, так как в разных возрастных группах могут быть свои особенности ЭКГ, а также кардиограмма отличается у мужчин и женщин. Затем определяется длительность и амплитуда зубцов и интервалов кардиограммы. После этого оценивается ритм, особенности положения сердца в грудной клетке, анализируются нарушения проводимости, признаки очаговых изменений миокарда и гипертрофий отделов сердца. Затем формируется итоговое заключение. При возможности проводится сравнение ЭКГ с ранее зарегистрированными пленками того же больного (анализ в динамике).

Анализ зубцов ЭКГ

Анализ зубца Р подразумевает измерение его амплитуды, длительности, определение полярности и формы. Определяют длительность интервала P-Q.

Анализ желудочкового комплекса QRS — это оценка соотношения зубцов во всех отведениях, измерение амплитуды и продолжительности этих зубцов.

Для анализа сегмента ST необходимо определить его смещение вверх или вниз относительно изоэлектрической линии и оценить форму этого смещения.

При оценке зубца Т нужно обратить внимание на его полярность, форму, амплитуду. Затем измеряется интервал Q-T и сравнивается с должной величиной, определяемой по специальной таблице.

Нормальная ЭКГ

В норме ритм сердца регулярный, правильный, его источником является синусовый узел. Синусовый ритм в покое имеет частоту от 60 до 100 в минуту. Частоту сердечных сокращений определяют, измеряя расстояние между соседними зубцами R на ЭКГ (интервал R-R).

Определяют направление так называемой электрической оси сердца, показывающей положение результирующего вектора электродвижущей силы (угол альфа). Его указывают в градусах. Нормальная ось соответствует значению угла альфа от 40 до 70 градусов.

Определяют наличие поворотов сердца вокруг своей оси.

Нарушение ритма сердца

Нарушение ритма сердца, или аритмия, диагностируется в случае выявления следующих нарушений на ЭКГ:

увеличение частоты сокращений сердца более 100 в минуту или урежение менее 60 в минуту;
неправильный ритм;
несинусовый ритм;
нарушение проведения электрического сигнала по проводящей системе сердца.

Аритмии делятся на следующие основные группы.

По признаку нарушения образования импульса:

нарушения автоматизма синусового узла (синусовые тахикардия, брадикардия, аритмия);
эктопические (несинусовые) ритмы, вызванные преобладанием автоматизма несинусовых центров (выскальзывающие, ускоренные эктопические ритмы, миграция водителя ритма);
эктопические ритмы, обусловленные механизмом re-entry (экстрасистолия, пароксизмальные тахикардии, фибрилляция и трепетание предсердий и желудочков).

По признаку нарушения проводимости:

Электрокардиографические признаки этих нарушений разнообразны и сложны.

Гипертрофия отделов сердца

Гипертрофия миокарда – это приспособительная реакция организма в ответ на увеличение нагрузки, проявляющаяся в увеличении массы сердца и толщины его стенок.

Изменения при гипертрофии любых отделов сердца обусловлены повышенной электрической активностью соответствующей камеры, замедлением распространения электрического сигнала в ее стенке, а также ишемическими и дистрофическими изменениями сердечной мышцы.

С помощью ЭКГ можно определить признаки гипертрофии левого и правого предсердий, левого и правого желудочков, а также их комбинации.

Нарушения кровоснабжения миокарда

С помощью ЭКГ можно в некоторых случаях оценить кровоснабжение сердечной мышцы. Особенно большое значение этот метод приобрел в диагностике инфаркта миокарда: острого нарушения кровотока в коронарных сосудах, сопровождающегося омертвением (некрозом) участка сердечной мышцы, с последующим формированием в этой зоне рубцовых изменений.

ЭКГ в процессе течения инфаркта миокарда имеет закономерную динамику, что позволяет следить за развитием процесса, определять его распространенность и выявлять осложнения. С помощью ЭКГ определяется и локализация инфаркта миокарда.

Другие изменения ЭКГ

Анализируя изменения желудочкового комплекса, сегмента ST и зубца Т, можно диагностировать многие другие патологические состояния, например, перикардит, миокардит, нарушения электролитного обмена и другие процессы.

Видеокурс «ЭКГ под силу каждому», урок 1 — «Проводящая система сердца, электроды»

Видеокурс «ЭКГ под силу каждому», урок 2 — «Зубцы, сегменты, интервалы»

Видеокурс «ЭКГ под силу каждому», урок 3 — «Алгоритм анализа ЭКГ»

Расшифровка экг сердца

КатегорияАритмия сердца

Электрокардиография считается наиболее простым методом определения качественной работы сердца, причем как в норме, так и патологии. Суть этого метода состоит в улавливании и фиксировании электрических импульсов сердца, возникающих при его работе.

Но для того чтобы определить степень нарушения, необходима расшифровка ЭКГ сердца, так как фиксация указанных импульсов выполняется с помощью специфического графического изображения на протяжении определенного времени.

Показания к проведению ЭКГ:

В профилактических целях;
Направленное определение частоты сокращений сердечной мышцы и ритмичность работы органа;
Определение острой и хронической недостаточности сердца;
Выявление различных нарушений проводимости внутри сердца;
С целью определения физического состояния сердца;
Диагностика инфаркта миокарда;
Получении информации о патологиях, возникающих вне сердца (например, полная или частичная эмболия тромбом легочной артерии).

Принципы ЭКГ расшифровки

На электрокардиограмме схематически изображено три основных показателя:

Зубцы – выпуклости с острым углом, направленные вверх или вниз и обозначаются P, Q, R, S, T;
Сегменты – являются расстоянием между близлежащими зубцами;
Интервал – промежуток, включающий и зубец, и сегмент.

Благодаря указанным выше показателям, кардиолог определяет уровень сокращения и восстановления сердечной мышцы. Помимо указанных показателей, во время проведения электрокардиограммы можно определить и электрическую ось сердца, что указывает на приблизительное расположение органа в грудной полости. Последнее зависит от конституции тела человека и хронической патологии. Электрическая ось сердца может быть: нормальной, вертикальной и горизонтальной.

Основные показатели ЭКГ расшифровки

При расшифровке ЭКГ показатели нормы будут следующими:

Расстояние между зубцами R и R должно быть ровным на всем протяжении кардиограммы;
Интервалы между PQRST должны составлять от 120 до 200 м/с, графически это определяется 2-3 квадратиками. Это является показателем прохождения импульса по всем сердечным отделам от предсердий до желудочков;
Интервал между Q и S свидетельствует о прохождении импульса по желудочкам (60-100 м/с);
Длительность сократительной способности желудочков определяется с помощью Q и T, в норме 400-450 м/с;

При малейшем сдвиге от указанных параметров можно судить о начале или развитии патологического процесса в сердечной мышце. Особенно выражено такие параметры меняются при ревматизме.

Также следует отметить, что в некоторых случаях нормы ЭКГ расшифровки могут незначительно меняться вследствие наличия некоторых нарушений, считающихся нормой, так как их наличие не влияет на развитие сердечной недостаточности (например, дыхательная аритмия). Важно отметить то, что для ЭКГ расшифровки у взрослых, норма может быть представлена в разных таблицах, описывающих скорость прохождения между элементами кардиограммы.

Экг расшифровка у взрослых норма в таблице

Обозначения зубцов	Диапазон длительности, с	Диапазон амплитуды в 1,2 и 3 отведениях, мм
P	0,07 — 0,11	0,5 — 2,0
Q	0,03	0.36 — 0,61
R	см. QRS	5,5 — 11,5
S	—	1,5 — 1,7
QRS	0,06 — 0,10	0 — 3
T	0,12 — 0,28	1,2 — 3,0

Экг расшифровка норма таблица

PQ	0,12 — 0,2 с
QRS	0,06 — 0,1 с
QT	до 0,4 с
RR	0,62 — 0,66 — 0,6
ЧСС	60-90 ударов в минуту
Ритм	Синусовый
P	не более 0,1 с

Такие таблицы являются официальным документом для определения возможных патологических изменений в сердечной мышце.

Видео: расшифровка ЭКГ

Тегиинфаркт миокардасердцетромбЭКГ

Как правильно расшифровать кардиограмму сердца

Для того чтобы суметь осуществить такую сложную врачебную манипуляцию, как расшифровку кардиограммы сердца, необходимо знать значение основных показателей. Кардиограмма имеет зубцы и интервалы, которые обозначаются латинскими буквами.

Зубцов всего пять – это S, P, T, Q, R, каждый из этих зубцов показывает работу определенного отдела работы сердца:

Р – в норме должен быть положительным, показывает наличие биоэлектричества в предсердиях;
Q – в нормальном состоянии этот зубец отрицательный, характеризует биоэлектричество в межжелудочковой перегородке;
R – показывает распространенность биопотенциала в миокарде желудочков;
S – в норме он отрицательный, показывает завершающий процесс биоэлектричества в желудочках;
Т – при нормальной работе сердца он положительный, характеризует восстановительный процесс биопотенциала в сердце.

Чтобы понять какие зубцы считаются положительными, а какие отрицательными, следует знать, что те зубцы, которые направлены вниз, являются отрицательными, а те, что вверх – положительными.

Для того чтобы записать электрокардиограмму используют двенадцать отведений: три стандартных, три однополюсных от конечностей и шесть однополюсных от груди.

Как расшифровать кардиограмму сердца

Как осуществляется расшифровка

Сразу стоит отметить, что при помощи электрокардиограммы можно узнать, как работает сердце. Многие задаются вопросом, как расшифровать кардиограмму сердца. Расшифровку проводит врач путем снятия измерений длительности интервалов между составляющими. Этот расчет дает возможность оценить частоту ритма, а зубцы показывают характер ритма сердечных сокращений.

Вся эта процедура осуществляется в определенном порядке, где определяются нарушения и норма:

в первую очередь, регистрируют показатели сердечных сокращений и ритма, при нормальной электрокардиограмме ритм будет синусовым, а ЧСС от шестидесяти до восьмидесяти ударов в одну минуту;
затем приступают к расчету интервалов, в норме интервал QT будет составлять 390-450 мс. Если наблюдается удлинение этого интервала, тогда доктор может заподозрить ишемическую болезнь сердца, ревматизм или миокардит. А если, наоборот, отмечается его укорочение, тогда можно заподозрить гиперкальцемию;
затем рассчитывается ЭОС по высоте зубцов от средней линии (нормальной ЭКГ зубец R будет выше S);
изучается комплекс QRS, в норме его ширина не более ста двадцати мс;
в последнюю очередь, описываются сегменты ST, в норме он должен находиться на средней линии. Этот сегмент показывает восстановительный период после деполяризации сердечной мышцы.

Таким образом, расшифровка кардиограммы сердца норма фото будет выглядеть следующим образом: зубцы Q и S будут всегда отрицательными, Р и Т, R будут положительными. Частота сердечных сокращений будет варьировать от шестидесяти до восьмидесяти ударов в минуту, а ритм обязательно синусовым. Зубец R будет выше зубца S, а комплекс QRS в ширину не больше ста двадцати мс.

Расшифровка кардиограммы

Какие признаки ЭКГ наблюдаются при синусовой аритмии

Синусовая аритмия бывает физиологической и патологической. При физиологической форме наблюдается дыхательная аритмия, а при патологической – не дыхательная форма.

Физиологическая форма чаще всего возникает у молодых людей, занимающихся спортом, болеющих неврозами, нейроциркуляторной дистонией. При синусовой аритмии будет иметь следующую картину: сохраненный синусовый ритм, аритмия исчезает во время задержки дыхания, наблюдаются колебания интервалов R-R.

Аритмия синусовая патологическая обычно появляется у людей преклонного возраста в моменты засыпания или пробуждения, а также у больных ишемической болезнью сердца, кардиомиопатией. При этой форме на кардиограмме будут признаки сохраненного синусового ритма, который отмечается даже во время задержки дыхания и скачкообразные изменения длительности интервалов R-R.

кардиограмма сердца при синусовой аритмии

Как проявляет себя инфаркт миокарда на кардиограмме

Инфаркт миокарда является острым состоянием ишемической болезни, при котором возникает недостаточность кровоснабжения какого-то участка сердечной мышцы. Если этот участок голодует более пятнадцати – двадцати минут наступает его некроз, то есть омертвление. Это состояние приводит к нарушению в работе всей сердечнососудистой системы и является очень опасным и угрожающим для жизни человека.

При наличии характерных симптомов в нарушении сердечной деятельности, больному назначают проведение электрокардиограммы. Расшифровка кардиограммы сердца при инфаркте будет иметь ярко выраженные изменения на бумаге. Об инфаркте скажут следующие ЭКГ признаки:

значительное увеличение частоты сердечных сокращений;
отмечается возвышение сегмента ST;
ST сегмент будет иметь довольно стойкую депрессию в отведениях;
увеличение продолжительности комплекса QRS;
на кардиограмме отмечаются признаки уже перенесенного инфаркта;

При таком тяжелейшем заболевании, как инфаркт миокарда, именно электрокардиограмма может самой первой распознать омертвевшие зоны на сердечной мышце, определить место поражения и его глубину. С помощью этого исследования врач без особых трудностей отличит острый инфаркт от расширения. За счет возвышения сегмента ST, будет отмечаться деформация зубца R, он становится сглаженным. Затем появится отрицательный Т. Вот этот суммарный подъем ST на кардиограмме, будет напоминать выгнутую кошачью спину. Иногда при инфаркте на кардиограмме может наблюдаться зубец Q.

Кардиограмма сердца при инфаркте

Важно! Электрокардиограмма должна проводиться только специалистом в медучреждении или врачом скорой помощи на дому у больного.

Сегодня сделать ЭКГ можно и в домашних условиях вызвав скорую помощь. Практически в каждой машине скорой помощи имеется специальный аппарат – электрокардиограф. Он небольшой и очень удобный, поэтому при определенных жалобах, больному может быть проведена данная манипуляции без посещения лечебного учреждения.

Расшифровка кардиограммы (ЭКГ) сердца для чайников: нормы в таблице

Электрокардиограмма сердца является основным диагностическим исследованием, позволяющим сделать выводы о работе органа, наличии или отсутствии патологий и степени их тяжести. Расшифровка ЭКГ сердца проводится врачом-кардиологом, который видит не только кривые на бумаге, но и может визуально оценить состояние пациента, проанализировать его жалобы.

Показатели, собранные все вместе, помогают поставить правильный диагноз. Без постановки точного диагноза невозможно назначить эффективное лечение, поэтому врачи особенно тщательно изучают результаты ЭКГ пациента.

Краткие сведения о процедуре ЭКГ

Электрокардиография исследует электрические токи, возникающие при работе сердца человека. Этот метод достаточно прост и доступен – это основные преимущества диагностической процедуры, которая проводится врачами довольно давно и в отношении интерпретации результатов медиками накоплен достаточный практический опыт.

Кардиограмма сердца была разработана и внедрена в ее современном виде в начале ХХ века голландским ученым Эйнтховеном. Терминология, разработанная физиологом, применяется и до нынешнего времени. Это в очередной раз доказывает, что ЭКГ – актуальное и востребованное исследование, показатели которого чрезвычайно важны для диагностики патологий сердца.

Значение кардиограммы

Электрокардиограмма чрезвычайно важна, поскольку ее правильное прочтение позволяет обнаружить серьезнейшие патологии, от своевременности диагностирования которых зависит жизнь пациента. Проводится кардиограмма и у взрослых, и у детей.

При получении результатов врач-кардиолог может оценить частоту сокращений сердца, наличие аритмии, патологии метаболизма в миокарде, нарушение электрической проводимости, патологии миокарда, локализацию электрической оси, физиологическое состояние главного человеческого органа. В ряде случаев кардиограмма может подтверждать другие соматические патологии, которые косвенным образом связаны с сердечной деятельностью.

Важно! Врачи рекомендуют делать кардиограмму в том случае, если пациент ощущает явные изменения сердечного ритма, страдает внезапной одышкой, слабостью, у него появились обмороки. Необходимо делать кардиограмму при первичных болях в сердце, а также тем пациентам, у которых уже диагностированы отклонения в работе органа, наблюдаются шумы.

Электрокардиограмма является стандартной процедурой при прохождении медкомиссии, у спортсменов при диспансеризации, у беременных, перед оперативными вмешательствами. Диагностическое значение имеет ЭКГ с нагрузкой и без нее. Делают кардиограмму при патологиях эндокринной и нервной систем, при повышении липидного уровня. С целью профилактики рекомендовано делать диагностику сердца всем пациентам, которые достигли сорока пяти лет – это поможет выявить ненормальные показатели работы органа, диагностировать патологию и начать терапию.

Что представляют собой результаты исследования?

Результаты исследования для чайников будут абсолютно не понятны, поэтому прочитать кардиограмму сердца самостоятельно нельзя. Врач получает из электрокардиографа длинную миллиметровую бумагу с нанесенными на ней кривыми. Каждый график отражает электрод, прикрепленный к телу больного в определенной точке.

Помимо графиков, аппараты могут выдавать и другую информацию, например, основные параметры, норму того или иного показатели. Предварительный диагноз генерируется автоматически, поэтому врачу необходимо самостоятельно изучать результаты и лишь учитывать то, что выдает аппарат в плане возможного заболевания. Данные можно записывать не только на бумагу, но и на электронный носитель, а также в память аппарата.

Интересно! Разновидностью ЭКГ является холтеровский мониторинг. Если кардиограмма снимается в клинике за несколько минут в лежачем положении пациента, то при холтеровском мониторинге больной получает портативный датчик, который он крепит к своему телу. Носить датчик необходимо полные сутки, после чего врач считывает результаты. Особенность такого мониторинга состоит в динамическом исследовании сердечной деятельности в различных состояниях. Это позволяет получить более полную картину состояния здоровья пациента.

Расшифровка результатов исследования: основные аспекты

Кривые на миллиметровой бумаге представлены изолинией – прямой чертой, что означает отсутствие импульсов в данный момент. Отклонения вверх или вниз от изолинии называются зубцами. В одном полном цикле сердечного сокращения заложено шесть зубцов, которым присвоены стандартные буквы латинского алфавита. Такие зубцы на кардиограмме либо направлены вверх, либо вниз. Верхние зубцы принято считать положительными, а направленные вниз — отрицательными. В норме зубцы S и Q немного провалены вниз от изолинии, а зубец R представляет собой пику, восходящую вверх.

Каждый зубец – это не просто рисунок с буквой, за ним кроется определенная фаза работы сердца. Расшифровать кардиограмму можно, если знать, какие зубцы что означают. Например, зубец Р демонстрирует тот момент, когда расслаблены предсердия, R говорит о возбуждении желудочков, а Т – об их расслаблении. Врачи берут во внимание расстояния между зубцами, что тоже имеет свое диагностическое значение, а при необходимости исследуются целые группы PQ, QRS, ST. Каждое значение исследования говорит об определенной характеристике органа.

Например, при неодинаковом расстоянии между зубцами R врачи говорят об экстрасистолии, мерцательной аритмии, слабости синусового узла. Если повышен и утолщен зубец Р, то это говорит об утолщении стенок предсердий. Удлиненный интервал PQ свидетельствует об артриовентикулярной блокаде, а расширение QRS наталкивает на мысль о гипертрофии желудочков, блокаде пучка Гиса. При отсутствии промежутков в этом сегменте врачи подозревают фибрилляцию. Удлиненный QТ интервал говорит о серьезных нарушениях сердечного ритма, которые могут привести к летальному исходу. А если это сочетание QRS представлено в виде флажка, то врачи говорят об инфаркте миокарда.

Таблица нормальных значений и другие показатели

Для расшифровки ЭКГ есть таблица, содержащая нормы значений. Ориентируясь по ней, врачи могут увидеть отклонения. Как правило, в процессе долгой работы с кардиологическими больными врачи уже не пользуются подручной таблицей, норма у взрослых заучена ими наизусть.

ПоказательАмплитуда нормы, сQRSот 0,06 до 0,1Рот 0,07 до 0,11Qот 0,07 до 0,11Tот 0,12 до 0,28PQот 0,12 до 0,2

Кроме табличных значений врачи рассматривают и другие параметры работ сердца:

ритмичность сердечных сокращений – при наличии аритмии, т. е. сбоев в ритмичности сокращений сердечной мышцы, разница между показателями зубцов будет составлять более десяти процентов. У людей со здоровым сердцем отмечается нормосистолия, но патологические данные заставляют врача насторожиться и искать отклонения. Исключением является синусовая аритмия в сочетании с синусовым ритмом, как часто бывает в подростковом возрасте, однако у взрослых людей синусовый ритм с отклонениями говорит о начале развития патологии. Яркий пример отклонений – экстрасистолия, проявляющаяся при наличии дополнительных сокращений. Она возникает при пороках развития сердца, воспалении миокарда, ишемии,
частота сердечных сокращений – наиболее доступный параметр, его можно оценить и самостоятельно. В норме за одну минуту должно быть от 60 до 80 полных циклов работы сердца. При учащенном цикле более 80 ударов говорят о тахикардии, а вот менее 60 – это брадикардия. Показатель больше иллюстративный, поскольку не все тяжелые патологии дают брадикардию или тахикардию, а в одиночных случаях такие явления покажет и ЭКГ здорового человека, если он нервничает при проведении электрокардиографии.

Типы сердечного ритма

Электрокардиограмма показывает еще один важный параметр – тип сердечного ритма. Он означает место, откуда распространяется сигнал, побуждающий сердце сокращаться.

Ритмов бывает несколько – синусовый, предсердный, желудочковый и атриовентрикулярный. Нормой является синусовый ритм, а если импульс возникает в других местах, то это считается отклонением.

Предсердный ритм на ЭКГ – это нервный импульс, возникающий в предсердиях. Клетки предсердия провоцируют появление эктопических ритмов. Возникает такая ситуация при нарушении работы синусового узла, который должен продуцировать эти ритмы самостоятельно, а теперь за него это делают предсердные центры иннервации. Непосредственная причина этого отклонения – гипертоническая болезнь, слабость синусового узла, ишемические нарушения, некоторые эндокринные патологии. При такой ЭКГ регистрируются неспецифические изменения ST-T. В отдельных случаях предсердный ритм наблюдается и у здоровых людей.

Атриовентрикулярный ритм возникает в одноименном узле. Частота пульса при таком типе ритма падает ниже 60 уд/мин, что свидетельствует о брадикардии. Причины атриовентрикулярного ритма – слабый синусовый узел, прием некоторых медикаментов, блокада АВ-узла. Если при атриовентрикулярном ритме встречается тахикардия, это является свидетельством ранее перенесенного инфаркта, ревматических изменений, появляется такое отклонение после оперативных вмешательств на сердце.

Желудочковый ритм является самой тяжелой патологией. Импульс, исходящий из желудочков, чрезвычайно слаб, сокращения нередко падают ниже сорока ударов. Такой ритм встречается при инфаркте, недостаточности кровообращения, кардиосклерозе, пороках сердца, в преадгональном состоянии.

Расшифровывая анализ, врачи обращают внимание на электрическую ось. Она отражается в градусах и демонстрирует направление идущих импульсов. Норма для этого показателя – 30-70 градусов при наклоне к вертикали. Отклонения от нормы позволяют заподозрить внутрисердечные блокады или гипертоническую болезнь.

При расшифровке ЭКГ выдаются терминологические заключения, которые также демонстрируют норму или патологию. Плохая ЭКГ или результат без патологии – покажут в комплексе все показатели работы сердца. Атриовентрикулярная блокада будет отражена в виде удлиненного интервала PQ. Такое отклонение в первой степени не грозит жизни пациента. А вот при третьей степени патологии есть риск внезапной остановки сердца, поскольку предсердия и желудочки работают в своем несочетаемом ритме.

Если в заключении есть слово «эктопический ритм», это значит, что иннервация происходит не из синусового узла. Состояние является как вариантом нормы, так и тяжелым отклонением вследствие сердечных патологий, приема лекарственных препаратов и т.д.

Если кардиограмма показывает неспецифические изменения ST-T, то такая ситуация требует дополнительной диагностики. Причиной отклонения могут стать метаболические нарушения, дисбаланс основных электролитов или эндокринные дисфункции. Высокий зубец Т может говорить о гипокалиемии, но также является и вариантом нормы.

При некоторых патологиях сердца заключение покажет низкий вольтаж – токи, исходящие от сердца, настолько слабы, что регистрируются ниже нормы. Низкая электрическая активность бывает из-за перикардита или других сердечных патологий.

Важно! Пограничная ЭКГ сердца говорит об отклонении некоторых параметров от нормы. Этот вывод генерируется системой электрокардиографа и вовсе не означает тяжелых нарушений. При получении таких данных пациентам не стоит расстраиваться – достаточно лишь пройти дополнительное обследование, выявить причину нарушений и пролечить основное заболевание.

Инфаркт миокарда на ЭКГ

ЭКГ при инфаркте миокарда регистрирует чрезвычайно важные диагностические данные, по которым можно не только поставить диагноз инфаркт, но и определить степень тяжести нарушений. Проявление патологии на ЭКГ будет заметно уже при начинающихся симптомах криза. На миллиметровой ленте будет отсутствовать зубец R – это один из ведущих признаков инфаркта миокарда.

Второй явный признак – регистрация ненормального зубца Q, время возбуждения которого не более 0,03 с. Патологический зубец Q возникает в тех отведениях, где ранее он не регистрировался. Также об инфаркте свидетельствует аномальное смещение участка S-T ниже изолинии, который называют кошачья спинка из-за характерных извилистых линий, отрицательный зубец Т. На основании данных кардиограммы врачи ставят диагноз и назначают лечение.

Значение ЭКГ чрезвычайно важно для людей, страдающих сердечными патологиями. Основные данные, полученные в ходе расшифровки ЭКГ сердца, позволяют врачу уже на раннем этапе заподозрить патологию работу сердца. С учетом того, что орган иннервируется самостоятельно и не зависит от других показателей, то именно регистрация электрических импульсов будет иметь определяющее диагностическое значение.
